Hikoki X303 Zeichnungen und Teile

Suche nach Teilen:
HikokiAuf dem Typenschild sollte die Typenbezeichnung X303 stehen. Je nach Typenbezeichnung kann es Unterschiede geben, die dazu führen können, dass Teile nicht passen. Bestellen Sie nur, wenn diese Nummer übereinstimmt. Hikoki Powertools ist der neue Name von Hitachi Powertools.

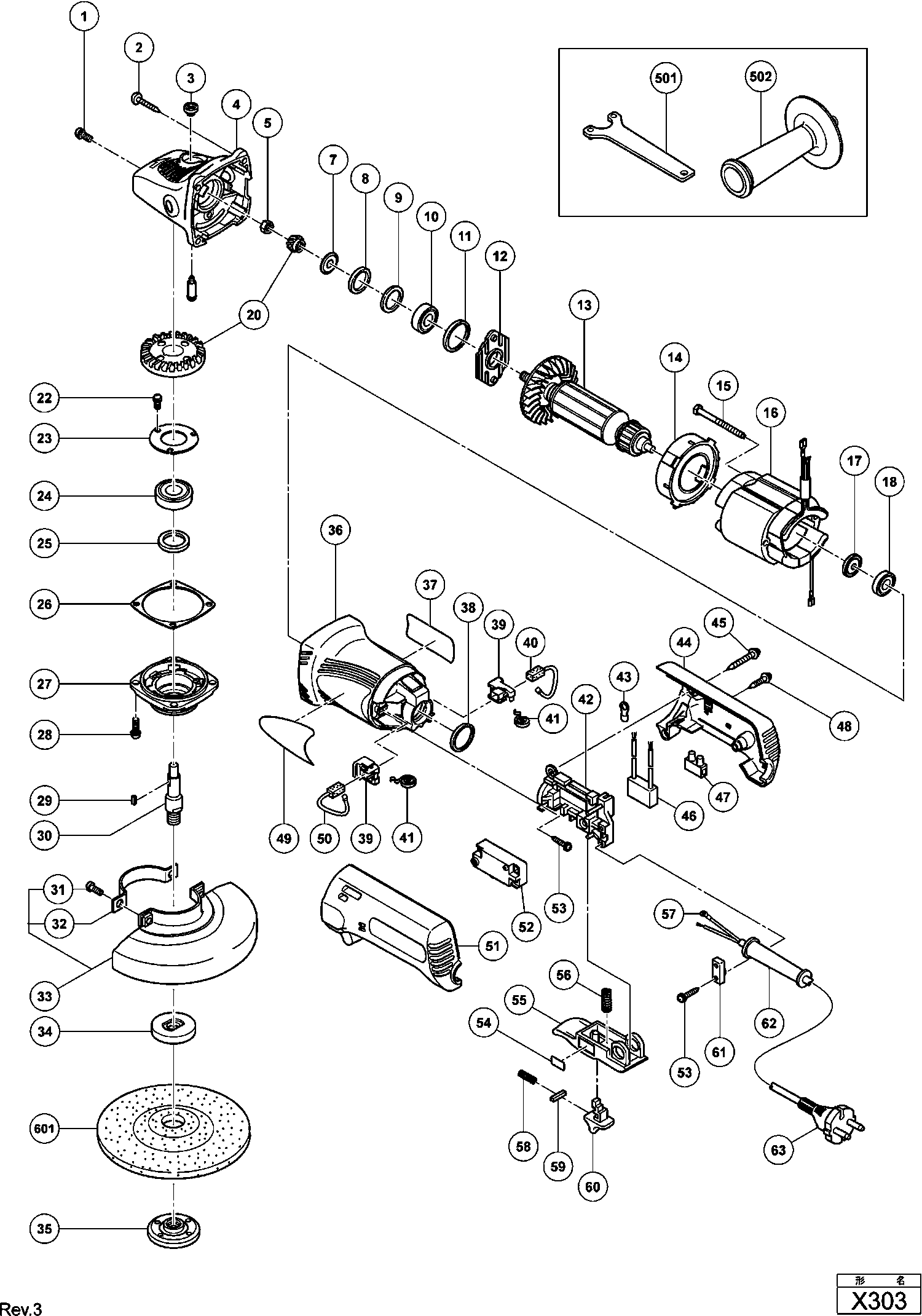

Zeichnungen der HIKOKI X303

Teileliste der Hikoki X303

Auf dieser Seite können Sie Teile in den Einkaufswagen legen, indem Sie die Anzahl auswählen und dann auf die Schaltfläche dahinter klicken. Wenn Sie die Auswahl der richtigen Teile abgeschlossen haben, können Sie auf den Button ' Zum Einkaufswagen' unten auf der Seite klicken. Die folgenden Preise verstehen sich inklusive Mehrwertsteuer.
SEAL LOCK SCHROEF M4X10
1303255SEAL LOCK SCHROEF M4X10€ 1.00
Schraube D5x25 schwarz, Cm5sb
2320523Schraube D5x25 schwarz, Cm5sb€ 1.31
Arretierungsstift G12s1/g12sa2/ G13yb1/g13v/g13yd
3301944Arretierungsstift G12s1/g12sa2/ G13yb1/g13v/g13yd€ 1.00
Getriebedeckel kpl. G12se2/g13se2, Cm5sb Includ.4
4321737Getriebedeckel kpl. G12se2/g13se2, Cm5sb Includ.4€ 35.27
Mutter M6
5309191Mutter M6€ 1.00
Afdichtingsring
7311489Afdichtingsring€ 1.00
Dichtungsring (a) G12se/g13se u.a G12sa2, Cm5sb
8308543Dichtungsring (a) G12se/g13se u.a G12sa2, Cm5sb€ 1.00
Unterlegscheibe (c) G12se/g12sa2/ G13sb2/g13yc/g1
9980866Unterlegscheibe (c) G12se/g12sa2/ G13sb2/g13yc/g1€ 1.00
Kugellager 629t12ddc3, Cm5sb
10629T12Kugellager 629t12ddc3, Cm5sb€ 9.51
Gummiring G12sa/g12se/g12sa2 G13sb2/g12sa2, Cm5sb
11957754Gummiring G12sa/g12se/g12sa2 G13sb2/g12sa2, Cm5sb€ 1.16
Lagerdeckel G12se2/g13se2, Cm5sb
12321734Lagerdeckel G12se2/g13se2, Cm5sb€ 1.31
Anker 230v
13360782EAnker 230v€ 64.55
Ventilatorführung G12se2/g13se2, Cm5sb
14321732Ventilatorführung G12se2/g13se2, Cm5sb€ 1.31
Sechskantschneidschraube D4x70, Cm5sb
15982021Sechskantschneidschraube D4x70, Cm5sb€ 1.00
Stator 230 V für G 12 Se2/g13se2
16340551EStator 230 V für G 12 Se2/g13se2€ 30.75
Staubdichtung G12s2/g12sa2/g13sd/ G13sb2/g12sa2,
17315877Staubdichtung G12s2/g12sa2/g13sd/ G13sb2/g12sa2,€ 1.02
Kugellager 608 Vvm, C8fshe, Cm5sb, C8fse, H41mb
18608VVMKugellager 608 Vvm, C8fshe, Cm5sb, C8fse, H41mb€ 5.52
Stift 2s1/g12sa2/g13yb1/g13v/ G13yd/g13sb2/g15yc/
19301943Stift 2s1/g12sa2/g13yb1/g13v/ G13yd/g13sb2/g15yc/€ 1.60
Getriebe Komplett G15cy
20311486Getriebe Komplett G15cy€ 33.41
Kopfschraube M4x8 M.federring Selbstsichern, Cm5s
22991207Kopfschraube M4x8 M.federring Selbstsichern, Cm5s€ 1.00
Lagerdeckel (b) G12sa/g13se/u.a G12sa2, Cm5sb
23936680Lagerdeckel (b) G12sa/g13se/u.a G12sa2, Cm5sb€ 1.00
Kugellager 6201 Dd, Cm5sb
246201DDKugellager 6201 Dd, Cm5sb€ 6.10
Filzdichtung G12se/g12sa2/g13se/ G13sb2/g12sa2, C
25308546Filzdichtung G12se/g12sa2/g13se/ G13sb2/g12sa2, C€ 1.00
Dichtung G12se/g12sa2/g13se/ G12sb2/g12sa2
26308547Dichtung G12se/g12sa2/g13se/ G12sb2/g12sa2€ 1.00
Getriebedeckel G12se/g12sa2/g13se G13sb2/g12sa2,
27308545Getriebedeckel G12se/g12sa2/g13se G13sb2/g12sa2,€ 7.11
Kopfschraube 5x16 M.federring Selbstsichern,
28307046Kopfschraube 5x16 M.federring Selbstsichern,€ 1.00
Keil 3x3x8 Dh22vb/g12sa/g12sa2/ G13sb2/g12sa2/dh4
29944109Keil 3x3x8 Dh22vb/g12sa/g12sa2/ G13sb2/g12sa2/dh4€ 1.65
Gelenkwelle (a)
30994301Gelenkwelle (a)€ 13.79
Nicht bestellbar
31309563Nicht bestellbar
Ablagebügel G12sr
32301949Ablagebügel G12sr€ 1.00
Beschermkap X303
33317249Beschermkap X303€ 25.95
Nicht bestellbar
34937817ZNicht bestellbar
Nicht bestellbar
35937909ZNicht bestellbar
Gehaeuse
36321731Gehaeuse€ 12.03
Gummiring (1)
38321733Gummiring (1)€ 1.31
Kohlekasten Zsb
39317810Kohlekasten Zsb€ 4.65
Kohlebürsten (paar), Cm5sb
40999088Kohlebürsten (paar), Cm5sb€ 5.51
Kohlenhalterfeder G12se/g13v G13yd/g13sb2/g12sa2
41308536Kohlenhalterfeder G12se/g13v G13yd/g13sb2/g12sa2€ 1.60
Schaltergehäuse G12se/g13se
42311738Schaltergehäuse G12se/g13se€ 2.03
Kabelschuh Div.typen
43311741Kabelschuh Div.typen€ 1.00
Griffschale (b) G12se2/g13se2
44321739Griffschale (b) G12se2/g13se2€ 4.80
Schneidschraube D4x35 M.flansch
45303694Schneidschraube D4x35 M.flansch€ 1.00
Kondensator C6u-c13u u.a., C 8fshe
46930039Kondensator C6u-c13u u.a., C 8fshe€ 1.89
Schraubklemme 1-reihig Div.typen Till 10.1999 For
47938307Schraubklemme 1-reihig Div.typen Till 10.1999 For€ 2.06
Schneidschraube D4x20 Mit Flansch (schwarz), C8fs
48301653Schneidschraube D4x20 Mit Flansch (schwarz), C8fs€ 1.00
Kohlebürsten Selbstabsch.(paar)
50999076Kohlebürsten Selbstabsch.(paar)€ 13.94
Griffschale (a) G12se2/g13se2
51321738Griffschale (a) G12se2/g13se2€ 4.80
Schalter
52311739Schalter€ 11.62
Nicht bestellbar
53984750Nicht bestellbar
Aktionsschild F.schalthebel G12se/g13se u.a. For
54308557Aktionsschild F.schalthebel G12se/g13se u.a. For€ 1.02
Schalterhebel G12se/g13se u.a.
55308554Schalterhebel G12se/g13se u.a.€ 2.18
Feder Cr10v/g12se u.a.
56983595Feder Cr10v/g12se u.a.€ 1.00
Anschlussklemme
57980063Anschlussklemme€ 1.00
Feder (f) G13yc/g15yc/c6dd
58301631Feder (f) G13yc/g15yc/c6dd€ 1.00
Keil 3x3x15 Dh25v/dh28y/g12se u.a
59982696Keil 3x3x15 Dh25v/dh28y/g12se u.a€ 1.00
Arretierhebel G12se/g13se u.a. For Bel,ger,esp
60308555Arretierhebel G12se/g13se u.a. For Bel,ger,esp€ 1.45
Kabelklemme Div.typen, Cm9uby, G23ss
61960266Kabelklemme Div.typen, Cm9uby, G23ss€ 1.00
Kabelknickschutz D8.8 Div.typen, Cm5sb
62953327Kabelknickschutz D8.8 Div.typen, Cm5sb€ 1.00
Nicht bestellbar
63500235ZNicht bestellbar
Nicht bestellbar
501325491Nicht bestellbar
Nicht bestellbar
502994322Nicht bestellbar
Nicht bestellbar
601316823Nicht bestellbar
