Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Makita 2400B'. Von hier aus können Sie alle gewünschten Teile direkt bestellen. Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert ein bis vier Wochen. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

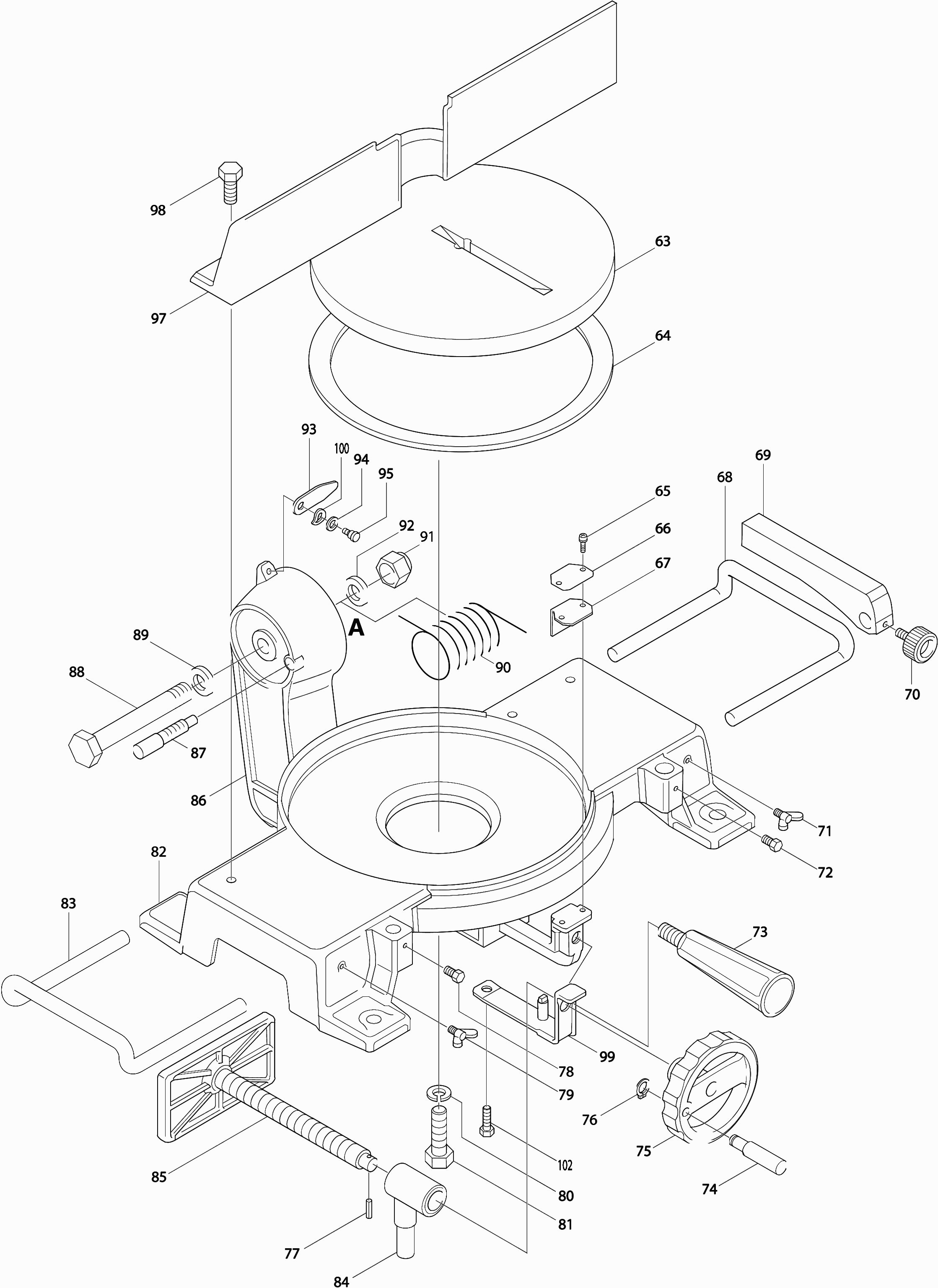

Zeichnungen der Makita 2400B
Teileliste der Makita 2400B
| Pos. | Beschreibung | Preis ohne MwSt | Preis inkl. MwSt | |
| Die angegebenen Preise enthalten die Mehrwertsteuer | ||||
| Kugellager 6002ddw | ||||
| 001 | 211236-8 | 9.24 | 11.00 | |
| Impeller 92 Ls1440 * | ||||
| 002 | 241514-2 | 3.11 | 3.70 | |
| Anker | ||||
| 003 | 514924-9 | 104.05 | 123.82 | |
| Schraube 5x65 | ||||
| 004 | 911290-9 | 0.83 | 0.99 | |
| Isolierring | ||||
| 005 | 681623-9 | 0.83 | 0.99 | |
| Kugellager 6200llb | ||||
| 006 | 211066-7 | 4.45 | 5.30 | |
| Feld | ||||
| 007 | 526008-1 | 92.06 | 109.55 | |
| Statorfeder Cb5 | ||||
| 007A | 654020-2 | 0.83 | 0.99 | |
| Klemmbuchse für Statorv. 2mm | ||||
| 007B | 654502-4 | 0.83 | 0.99 | |
| Gummistift 4 | ||||
| 008 | 263002-9 | 0.83 | 0.99 | |
| Schraube 4x30 | ||||
| 009 | 911158-9 | 0.83 | 0.99 | |
| Bürstenhalterkappe | ||||
| 010 | 643650-4 | 0.83 | 0.99 | |
| Kohlebürstenset CB-153 | ||||
| 011 | 194985-1 | 3.96 | 4.71 | |
| Motorgehäuse | ||||
| 012 | 157740-2 | 37.75 | 44.92 | |
| Griffabdeckung | ||||
| 014A | 410839-7 | 8.59 | 10.22 | |
| Griffabdeckung | ||||
| 014B | 410836-3 | 7.57 | 9.01 | |
| Schraube 4x8 | ||||
| 015 | 911106-8 | 0.83 | 0.99 | |
| Schalter Sw-15 | ||||
| 016 | 651153-4 | 29.35 | 34.93 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 018 | 931501-6 | |||
| O-Ring 32 | ||||
| 020 | 213459-4 | 0.98 | 1.17 | |
| Zwischenplatte | ||||
| 021 | 411466-3 | 3.12 | 3.71 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 022 | 312981-9 | |||
| O-Ring 35 | ||||
| 023 | 213460-9 | 1.18 | 1.40 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 024 | 155756-1 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 025 | 251399-8 | |||
| Stoßkissen 2400B * | ||||
| 026 | 411479-4 | 2.02 | 2.40 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 027 | 251953-8 | |||
| Unterlegscheibe 10 | ||||
| 028 | 941252-3 | 0.83 | 0.99 | |
| Netzkabel 2x1.50 4.0mtr | ||||
| 029 | 695123-3 | 21.08 | 25.09 | |
| Kabeltülle 10-90 | ||||
| 030 | 682505-8 | 1.67 | 1.99 | |
| Klemmblock Ls1000 * | ||||
| 031 | 154261-5 | 6.41 | 7.63 | |
| Schraube 4x14 | ||||
| 032 | 911121-2 | 0.83 | 0.99 | |
| Achsblockierung | ||||
| 034 | 163100-8 | 4.45 | 5.30 | |
| Klemmenhalterung | ||||
| 035 | 687001-1 | 0.83 | 0.99 | |
| Schraube 4X18 | ||||
| 036 | 911133-5 | 0.83 | 0.99 | |
| Klemmabdeckung 2400B * | ||||
| 037 | 411467-1 | 1.18 | 1.40 | |
| Schraube 4x16 A | ||||
| 038 | 911526-6 | 0.83 | 0.99 | |
| Kreuzkopfschraube 5x75 | ||||
| 041 | 911298-3 | 0.83 | 0.99 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 042 | 157053-1 | |||
| Nicht mehr lieferbar, kein Ersatz | ||||
| 043 | 931303-0 | |||
| Federscheibe 6 A | ||||
| 044 | 253903-9 | 0.83 | 0.99 | |
| Unterlegscheibe 6mm A | ||||
| 045 | 267214-6 | 0.83 | 0.99 | |
| Senkkopfschraube M6x52 | ||||
| 046 | 251276-4 | 0.83 | 0.99 | |
| Innenflansch 55 | ||||
| 047 | 224206-8 | 7.57 | 9.01 | |
| Führungsknopf 2400B * | ||||
| 048 | 411560-1 | 2.36 | 2.81 | |
| Flanschbolzen M8x20 | ||||
| 049 | 251644-1 | 1.39 | 1.65 | |
| Außenflansch 55 | ||||
| 050 | 224118-5 | 32.15 | 38.26 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 051 | 155241-4 | |||
| Senkschraube M5X20 # | ||||
| 052 | 912231-8 | 0.83 | 0.99 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 053 | 285644-9 | |||
| Nicht mehr lieferbar, kein Ersatz | ||||
| 054 | 325553-1 | |||
| Dünne Unterlegscheibe 17 * | ||||
| 055 | 253328-7 | 0.83 | 0.99 | |
| Federkeil 4 | ||||
| 056 | 254203-0 | 1.02 | 1.21 | |
| Kugellager 6203dw | ||||
| 057 | 211278-2 | 9.24 | 11.00 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 058 | 312982-7 | |||
| Zahnrad 41 | ||||
| 059 | 221712-4 | 40.56 | 48.27 | |
| Sicherungsring S-17 | ||||
| 060 | 961057-5 | 0.83 | 0.99 | |
| Nadelager 1210 | ||||
| 061 | 212101-4 | 5.30 | 6.31 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 062 | 341396-3 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 063 | 315036-9 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 064 | 253770-2 | |||
| Schraube 4x8 | ||||
| 065 | 911106-8 | 0.83 | 0.99 | |
| Anzeigeplatte | ||||
| 066 | 816007-4 | 9.26 | 11.02 | |
| Platte | ||||
| 067 | 342524-3 | 0.83 | 0.99 | |
| Stop 2400B * | ||||
| 069 | 312511-6 | 12.22 | 14.54 | |
| Einstellschraube M6x12 | ||||
| 070 | 251804-5 | 0.83 | 0.99 | |
| Flügelschraube M5X8 * | ||||
| 071 | 924201-5 | 0.83 | 0.99 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 072 | 265210-8 | |||
| Griff | ||||
| 073 | 273436-8 | 4.67 | 5.56 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 074 | 273437-6 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 075 | 271003-3 | |||
| Sicherungsring S-10 | ||||
| 076 | 257408-1 | 0.83 | 0.99 | |
| Spannstift 5-24 | ||||
| 077 | 951166-8 | 0.83 | 0.99 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 078 | 265210-8 | |||
| Flügelschraube M5X8 * | ||||
| 079 | 924201-5 | 0.83 | 0.99 | |
| Sicherungsring M12 | ||||
| 080 | 942301-9 | 0.83 | 0.99 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 081 | 921656-5 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 082 | 151218-7 | |||
| Klemmarm 2400B * | ||||
| 084 | 314095-0 | 19.29 | 22.96 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 085 | 163132-5 | |||
| Arm 2400B * | ||||
| 086 | 311423-0 | 112.06 | 133.35 | |
| Einstellschraube M10 * | ||||
| 087 | 251954-6 | 13.83 | 16.46 | |
| Sechskantschraube M16 * | ||||
| 088 | 251698-8 | 5.71 | 6.79 | |
| 16 * Unterlegscheibe | ||||
| 089 | 253771-0 | 0.83 | 0.99 | |
| Torsionsfeder 32 | ||||
| 090 | 231530-2 | 10.99 | 13.08 | |
| Sechskantmutter M16X24 * | ||||
| 091 | 252044-8 | 2.38 | 2.83 | |
| 16 * Unterlegscheibe | ||||
| 092 | 253771-0 | 0.83 | 0.99 | |
| Haltestift | ||||
| 093 | 341511-9 | 1.66 | 1.98 | |
| Unterlegscheibe 8 x 14 x 0,5 mm | ||||
| 094 | 253215-0 | 0.83 | 0.99 | |
| Schraube M6 | ||||
| 095 | 251267-5 | 0.83 | 0.99 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 096 | 341396-3 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 097 | 312979-6 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 098 | 921541-2 | |||
| Einstellplatte | ||||
| 099 | 163175-7 | 5.70 | 6.78 | |
| Unterlegscheibe 20 | ||||
| 100 | 253948-7 | 0.83 | 0.99 | |
| Sechskantschraube 8x16 | ||||
| 102 | 921421-2 | 1.00 | 1.19 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 103 | 816407-8 | |||
