Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Makita 2416S'. Von hier aus können Sie alle gewünschten Teile direkt bestellen.Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert 5 bis 10 Arbeitstage. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

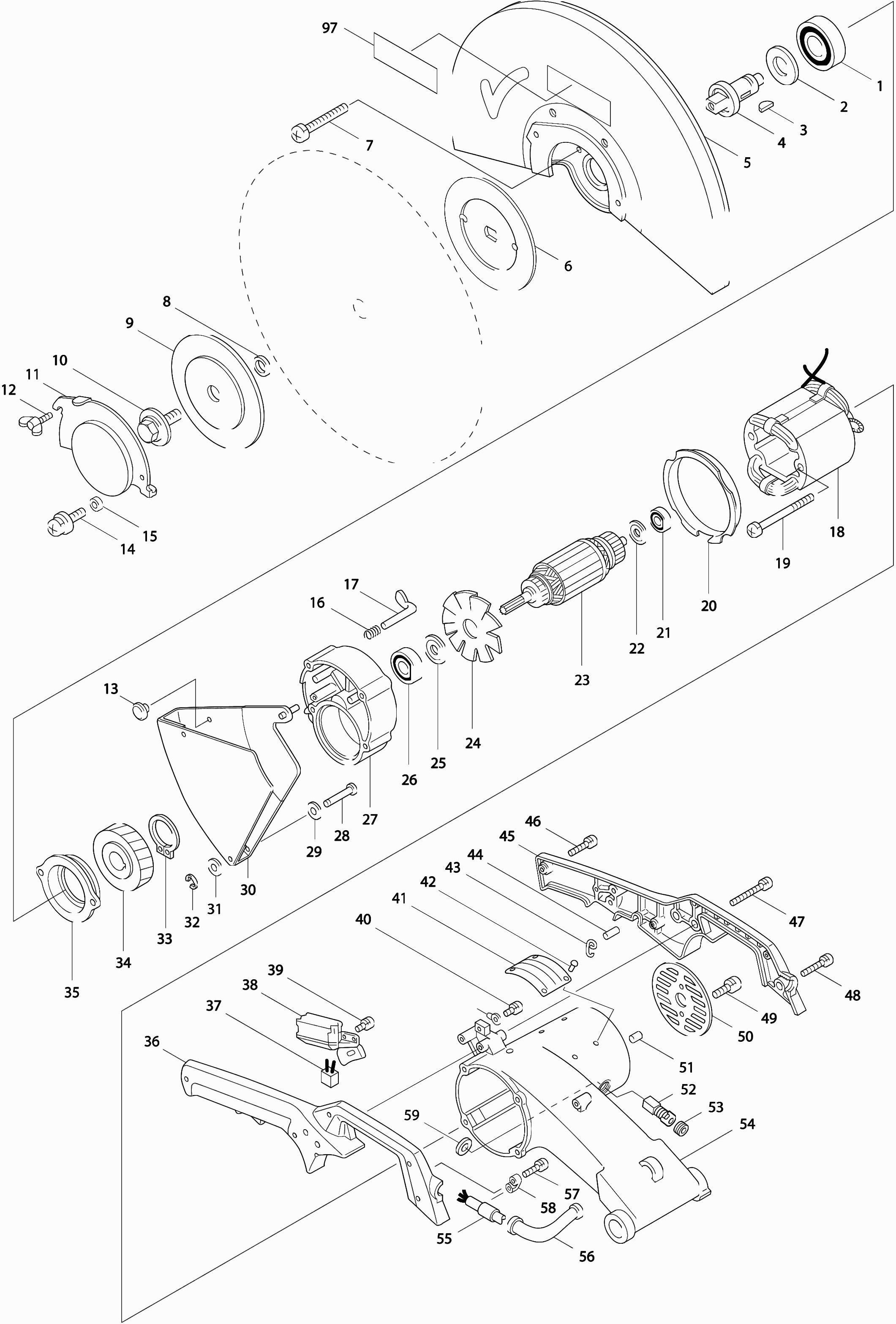

Zeichnungen der Makita 2416S
Teileliste der Makita 2416S
| Pos. | Beschreibung | Preis ohne MwSt | Preis inkl. MwSt | |
| Die angegebenen Preise enthalten die Mehrwertsteuer | ||||
| Kugellager 6305llb | ||||
| 001 | 211361-5 | 13.20 | 15.71 | |
| Unterlegscheibe 25 | ||||
| 002 | 253888-9 | 1.20 | 1.43 | |
| 5 Einlagenkeil | ||||
| 003 | 254032-1 | 2.40 | 2.86 | |
| Stoessel | ||||
| 004 | 321645-4 | 34.10 | 40.58 | |
| FESTSTEHENDE SCHUTZABDECKUNG | ||||
| 005 | 164700-7 | 161.70 | 192.42 | |
| Innenflansch 140 | ||||
| 006 | 224209-2 | 23.10 | 27.49 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 007 | 911381-6 | |||
| Ring 22 | ||||
| 008 | 257104-1 | 2.40 | 2.86 | |
| Außenflansch 140 | ||||
| 009 | 224208-4 | 23.10 | 27.49 | |
| Sechskantschraube+ Niete M10X25 | ||||
| 010 | 251680-7 | 3.60 | 4.28 | |
| Abschirmkappe | ||||
| 011 | 342666-3 | 27.50 | 32.72 | |
| Flügelschraube 6x10 | ||||
| 012 | 924306-1 | 1.20 | 1.43 | |
| Gummikappe | ||||
| 013 | 416771-3 | 1.00 | 1.19 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 014 | 911309-4 | |||
| Unterlegscheibe 6 | ||||
| 015 | 257105-9 | 1.20 | 1.43 | |
| Druckfeder 7 | ||||
| 016 | 231240-1 | 1.00 | 1.19 | |
| Sperrhebel | ||||
| 017 | 321682-8 | 2.40 | 2.86 | |
| Feld | ||||
| 018 | 524753-2 | 78.10 | 92.94 | |
| Schraube 5x85 | ||||
| 019 | 911938-3 | 1.20 | 1.43 | |
| Luftleitfaden | ||||
| 020 | 343299-7 | 2.40 | 2.86 | |
| Kugellager 6200llb | ||||
| 021 | 211066-7 | 4.80 | 5.71 | |
| Staubschutz 10 | ||||
| 022 | 213051-6 | 1.20 | 1.43 | |
| Anker | ||||
| 023 | 514883-7 | 93.50 | 111.26 | |
| Impeller 92 | ||||
| 024 | 241515-0 | 3.60 | 4.28 | |
| Unterlegscheibe 15 | ||||
| 025 | 253887-1 | 1.20 | 1.43 | |
| Kugellager 6302 | ||||
| 026 | 211214-8 | 9.60 | 11.42 | |
| Getriebegehäuse 2416S * | ||||
| 027 | 151829-8 | 56.10 | 66.76 | |
| Stift 7 | ||||
| 028 | 256643-8 | 7.20 | 8.57 | |
| Unterlegscheibe 8 | ||||
| 029 | 253022-1 | 1.00 | 1.19 | |
| Beweglicher Schutz 2416S * | ||||
| 030 | 165276-7 | 117.70 | 140.06 | |
| Unterlegscheibe 8 | ||||
| 031 | 253022-1 | 1.00 | 1.19 | |
| Sprengring E-5 | ||||
| 032 | 961018-5 | 1.00 | 1.19 | |
| Sicherungsring S-25 | ||||
| 033 | 961105-0 | 1.00 | 1.19 | |
| Getriebe 53 | ||||
| 034 | 221730-2 | 39.60 | 47.12 | |
| Lagergehäuse | ||||
| 035 | 315636-5 | 17.60 | 20.94 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 036 | 182751-8 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 037A | 645261-1 | |||
| Entstörfilter | ||||
| 037B | 646358-9 | 2.40 | 2.86 | |
| Sicherheitsschalter | ||||
| 038A | 651142-9 | 24.20 | 28.80 | |
| Schalter | ||||
| 038B | 651128-3 | 22.00 | 26.18 | |
| Schraube 4X10 | ||||
| 039 | 911113-1 | 1.00 | 1.19 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 040 | 213100-7 | |||
| Klemmbuchse für Statorv. 2mm | ||||
| 041 | 654502-4 | 1.00 | 1.19 | |
| Statorfeder Cb5 | ||||
| 042 | 654020-2 | 1.20 | 1.43 | |
| Aufhänger | ||||
| 043 | 281216-8 | 1.00 | 1.19 | |
| Stift 6 | ||||
| 044 | 256012-3 | 1.00 | 1.19 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 045 | 182751-8 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 046 | 265999-8 | |||
| SCHRAUBE 5X50 | ||||
| 047 | 911273-9 | 1.00 | 1.19 | |
| Schraube 5x30 | ||||
| 048 | 911253-5 | 1.00 | 1.19 | |
| Schraube 5x12 | ||||
| 049 | 911215-3 | 1.00 | 1.19 | |
| Hinteres Abdeckung * | ||||
| 050 | 284010-7 | 3.60 | 4.28 | |
| Gummistift 4 | ||||
| 051 | 263002-9 | 1.00 | 1.19 | |
| Kohlebürstenset CB-153 | ||||
| 052 | 194985-1 | 4.80 | 5.71 | |
| Bürstenhalterkappe | ||||
| 053 | 643650-4 | 1.20 | 1.43 | |
| Motorgehäuse | ||||
| 054 | 157753-3 | 147.40 | 175.41 | |
| Netzkabel 3x1,00 5,0mtr | ||||
| 055 | 666333-9 | 10.80 | 12.85 | |
| Kabeltülle 12-200 | ||||
| 056 | 682507-4 | 3.60 | 4.28 | |
| Schraube 4X18 | ||||
| 057 | 911131-9 | 1.00 | 1.19 | |
| Klemmenhalterung | ||||
| 058 | 687031-2 | 1.00 | 1.19 | |
| Isolierring | ||||
| 059 | 681002-1 | 1.00 | 1.19 | |
| Spannstift 5-20 | ||||
| 060 | 951163-4 | 1.00 | 1.19 | |
| Griff 120 | ||||
| 061 | 272019-1 | 4.80 | 5.71 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 062 | 911441-4 | |||
| Anschlag | ||||
| 063 | 331252-5 | 22.00 | 26.18 | |
| Sicherungsscheibe 10x1,6mm 1901/02 | ||||
| 064 | 941251-5 | 1.00 | 1.19 | |
| Sicherungsring M10 | ||||
| 065 | 942251-8 | 1.00 | 1.19 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 066 | 265201-9 | |||
| Sicherungsring M10 | ||||
| 067 | 942251-8 | 1.00 | 1.19 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 068 | 265201-9 | |||
| Distanzscheibe | ||||
| 069 | 343422-4 | 2.40 | 2.86 | |
| Federscheibe 6 A | ||||
| 070 | 253903-9 | 1.00 | 1.19 | |
| Flügelbolzen 6x15 | ||||
| 071 | 265726-3 | 1.20 | 1.43 | |
| Halter (1) | ||||
| 072 | 342759-6 | 8.40 | 10.00 | |
| Sicherungsring S-24 * | ||||
| 073 | 961104-2 | 1.00 | 1.19 | |
| Rohr 24 | ||||
| 074 | 331251-7 | 10.80 | 12.85 | |
| Sechskantmutter M6 | ||||
| 075 | 931302-2 | 1.00 | 1.19 | |
| Federscheibe 6 A | ||||
| 076 | 253903-9 | 1.00 | 1.19 | |
| Innensechskantschraube M6X14 A | ||||
| 077 | 922316-2 | 1.00 | 1.19 | |
| Torsionsfeder 30 | ||||
| 078 | 231569-5 | 12.10 | 14.40 | |
| Gummistütze 6 | ||||
| 079 | 421277-8 | 2.40 | 2.86 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 080 | 911349-2 | |||
| Sicherungsring S-24 * | ||||
| 082 | 961104-2 | 1.00 | 1.19 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 083 | 911317-5 | |||
| Funkenfänger | ||||
| 084 | 342678-6 | 6.00 | 7.14 | |
| Druckplatte | ||||
| 085 | 342679-4 | 4.80 | 5.71 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 086 | 931401-0 | |||
| Sicherungsring M8 | ||||
| 087 | 942201-3 | 1.00 | 1.19 | |
| Unterlegscheibe 8 | ||||
| 088 | 253752-4 | 1.00 | 1.19 | |
| Spannstift 3-18 | ||||
| 089 | 951066-2 | 1.00 | 1.19 | |
| Zentrierbolzen M8 | ||||
| 090 | 321680-2 | 4.80 | 5.71 | |
| Unterlegscheibe 8 | ||||
| 091 | 253731-2 | 1.00 | 1.19 | |
| Unterlegscheibe 8 | ||||
| 092 | 253731-2 | 1.00 | 1.19 | |
| Grundplatte | ||||
| 093 | 164710-4 | 184.80 | 219.91 | |
| Spindelblock | ||||
| 094 | 311714-9 | 28.60 | 34.03 | |
| Kette | ||||
| 095 | 282016-9 | 2.40 | 2.86 | |
| Schraubspindel | ||||
| 096 | 321681-0 | 13.20 | 15.71 | |
