Makita 2704 Zeichnungen und Teile

Suche nach Teilen:
MakitaAuf dem Typenschild sollte die Typenbezeichnung 2704 stehen. Je nach Typenbezeichnung kann es Unterschiede geben, die dazu führen können, dass Teile nicht passen. Bestellen Sie nur, wenn diese Nummer übereinstimmt.

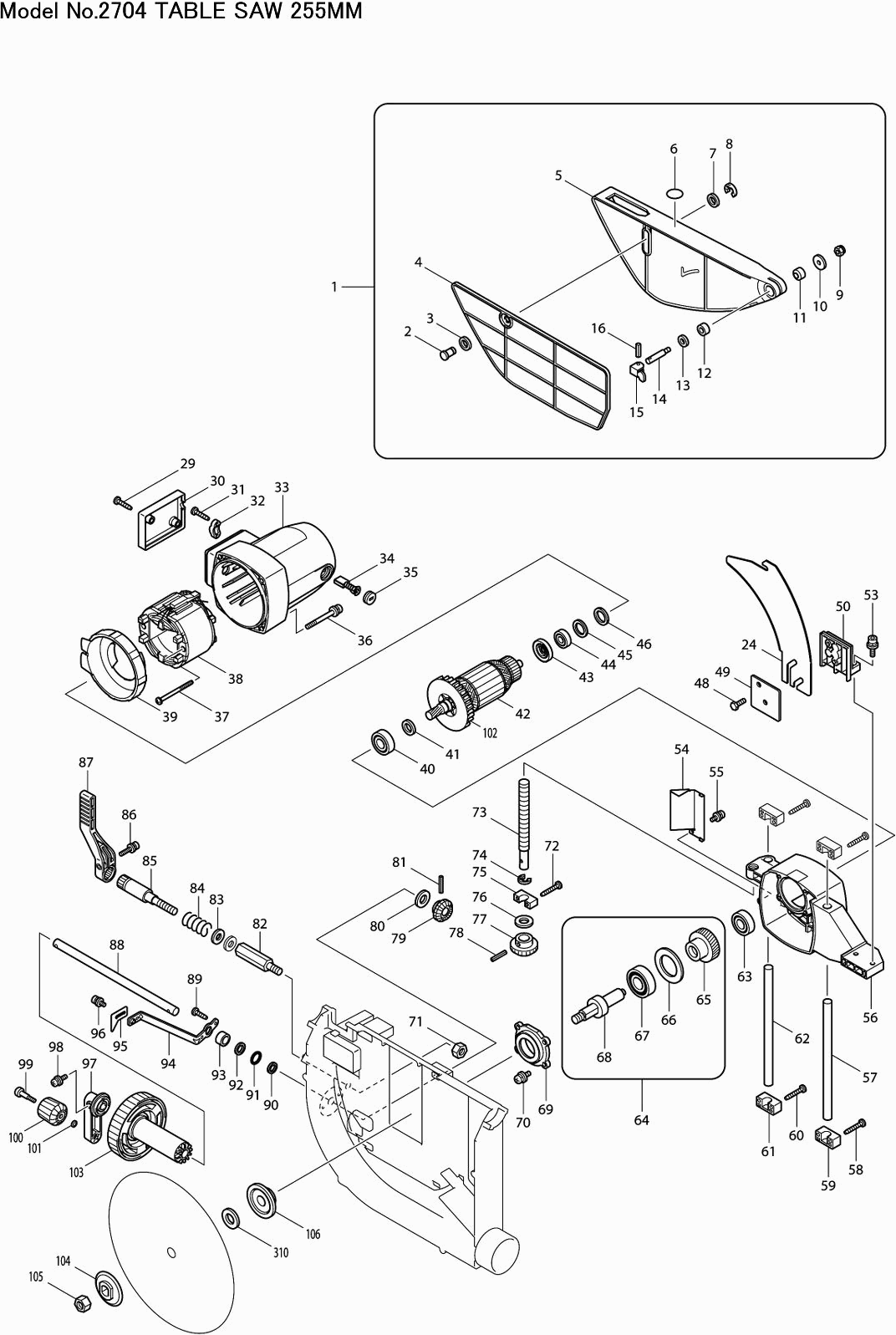

Zeichnungen der MAKITA 2704

Teileliste der Makita 2704

Auf dieser Seite können Sie Teile in den Einkaufswagen legen, indem Sie die Anzahl auswählen und dann auf die Schaltfläche dahinter klicken. Wenn Sie die Auswahl der richtigen Teile abgeschlossen haben, können Sie auf den Button ' Zum Einkaufswagen' unten auf der Seite klicken. Die folgenden Preise verstehen sich inklusive Mehrwertsteuer.
Schutz
001122738-8Schutz€ 57,90
Kraagpin 10
002268135-5Kraagpin 10€ 2,83
Sluitring 10
003253758-2Sluitring 10€ 1,00
Nicht bestellbar
004418910-1Nicht bestellbar
Schutz
005122738-8Schutz€ 57,90
Warnschild
006817283-3Warnschild€ 1,00
Sluitring 10
007253758-2Sluitring 10€ 1,00
Stopring E-9
008961015-1Stopring E-9€ 1,00
Borgmoer 6-10
009252014-7Borgmoer 6-10€ 1,00
Sluitring 6
010253010-8Sluitring 6€ 1,00
Bus 8
011257752-6Bus 8€ 3,70
Bus 8
012257752-6Bus 8€ 3,70
Sluitring 8
013253731-2Sluitring 8€ 1,00
Veiligheidspal
014324554-6Veiligheidspal€ 6,68
Blokkeerhandel
015345583-6Blokkeerhandel€ 1,02
Haltestift
016951104-0Haltestift€ 1,00
Spaltkeil
024345530-7Spaltkeil€ 13,94
Tapschroef 4x18
029265995-6Tapschroef 4x18€ 1,00
Nicht bestellbar
030416341-8Nicht bestellbar
Tapschroef 4x18
031265995-6Tapschroef 4x18€ 1,00
Trekontlaster
032687054-0Trekontlaster€ 1,00
Motorgehäuse
033154602-5Motorgehäuse€ 29,28
Nicht bestellbar
033A643653-8Nicht bestellbar
Koolborstel set Cb-153
034181044-0Koolborstel set Cb-153€ 6,95
Koolborstelhouderdop
035643650-4Koolborstelhouderdop€ 1,00
Schroef 6x60
036911383-2Schroef 6x60€ 1,00
Tapschroef Pt 5x65
037266029-8Tapschroef Pt 5x65€ 1,74
Feld
038599546-6Feld€ 61,89
Statorveertje Cb5
038A654020-2Statorveertje Cb5€ 1,00
Veldverbinder
038B654553-7Veldverbinder€ 1,00
Zwischenplatte
039416331-1Zwischenplatte€ 2,11
Kogellager 6202llb
040211228-7Kogellager 6202llb€ 7,55
Sluitring 15
041253147-1Sluitring 15€ 1,00
Anker
042518765-5Anker€ 66,55
Isolatiering
043681640-9Isolatiering€ 1,00
Kogellager 6000ddw
044211088-7Kogellager 6000ddw€ 5,30
Sluitring 18
045253198-4Sluitring 18€ 1,00
Urethaan ring 18
046261129-9Urethaan ring 18€ 1,02
Zeskant bout M6x20
048921331-3Zeskant bout M6x20€ 1,00
Druckplatte
049345525-0Druckplatte€ 1,02
Spouwmeshouder
050317871-1Spouwmeshouder€ 7,55
Inbusbout M6x20
053922334-0Inbusbout M6x20€ 1,02
Tandwielhuistussenplaat
054344536-2Tandwielhuistussenplaat€ 9,66
Schroef 5x12
055911213-7Schroef 5x12€ 1,00
Getriebegehaeuse
056154603-3Getriebegehaeuse€ 34,87
Rubber pen 6
056A263005-3Rubber pen 6€ 1,00
Stabiliteitspen
057323736-7Stabiliteitspen€ 9,66
Tapschroef Ct 4x25
058266040-0Tapschroef Ct 4x25€ 1,00
Geleiderhouder
059416340-0Geleiderhouder€ 1,02
Tapschroef Ct 4x25
060266040-0Tapschroef Ct 4x25€ 1,00
Geleiderhouder
061416340-0Geleiderhouder€ 1,02
Stabiliteitspen
062323736-7Stabiliteitspen€ 9,66
Kogellager 609
063211051-0Kogellager 609€ 9,66
Zaagasset
064154595-6Zaagasset€ 37,67
Tandwiel 42
065226602-6Tandwiel 42€ 10,96
Platte ring 34
066267170-0Platte ring 34€ 2,11
Kogellager 6203dw
067211278-2Kogellager 6203dw€ 9,66
Stoessel
068324556-2Stoessel€ 8,57
Lagerhuis
069316933-2Lagerhuis€ 5,30
Schroef Vk 20mm
070911233-1Schroef Vk 20mm€ 1,00
Zeskant moer M10
071931502-4Zeskant moer M10€ 1,00
Tapschroef Ct 4x25
072266040-0Tapschroef Ct 4x25€ 1,00
Draadeind
073322968-3Draadeind€ 9,66
Stopring E-10
074961016-9Stopring E-10€ 1,00
Instelbouthouder
075416339-5Instelbouthouder€ 1,02
Nicht bestellbar
076941302-4Nicht bestellbar
Getriebe
077226747-0Getriebe€ 9,66
Spanstift 4-20
078951116-3Spanstift 4-20€ 1,00
Getriebe
079226747-0Getriebe€ 9,66
Nicht bestellbar
080941302-4Nicht bestellbar
Spanstift 4-20
081951116-3Spanstift 4-20€ 1,00
Montagebus tbv blokkeerhandel
082324562-7Montagebus tbv blokkeerhandel€ 2,11
Ring 10
083253024-7Ring 10€ 1,00
Nicht bestellbar
084231315-6Nicht bestellbar
Nicht bestellbar
085322967-5Nicht bestellbar
Inbusbout 5x20
086922232-8Inbusbout 5x20€ 1,02
Hebel
087272248-6Hebel€ 3,27
Nicht bestellbar
088324563-5Nicht bestellbar
Tapschroef Ct4x16
089266034-5Tapschroef Ct4x16€ 1,00
Sluitring 12
090253143-9Sluitring 12€ 1,00
O-ring 12
091213107-5O-ring 12€ 1,00
Sluitring 12
092253052-2Sluitring 12€ 1,00
Nicht bestellbar
093214114-1Nicht bestellbar
Positie stang
094345520-0Positie stang€ 1,02
Centreerpunt
095344543-5Centreerpunt€ 1,45
Inbusbout M4x6
096922103-9Inbusbout M4x6€ 1,00
Verstelarm 60
097271074-0Verstelarm 60€ 2,83
Schroef 5x16
098911224-2Schroef 5x16€ 1,00
Zeskant bout M5
099251382-5Zeskant bout M5€ 3,27
Knop 32
100271423-1Knop 32€ 1,45
Sluitring 5
101267010-2Sluitring 5€ 1,00
Waaier 80
102240003-4Waaier 80€ 3,27
Verstelknop 100
103271073-2Verstelknop 100€ 5,30
Ausserer Flansch
104224347-0Ausserer Flansch€ 4,14
Zaagborgmoer 12
105252155-9Zaagborgmoer 12€ 1,45
Binnenflens 53
106224401-0Binnenflens 53€ 4,14
Griff
107273523-3Griff€ 1,00
Handgreepplaat
108345534-9Handgreepplaat€ 4,14
Ring 4
109257161-9Ring 4€ 2,47
Sluitring 4
110941051-3Sluitring 4€ 1,00
Inbusbout M4x12
111922116-0Inbusbout M4x12€ 1,00
Moer M10-17
112264005-6Moer M10-17€ 1,45
Nicht bestellbar
113941251-5Nicht bestellbar
Schroef 5x16
114911224-2Schroef 5x16€ 1,00
Handgreepplaathouder
115345539-9Handgreepplaathouder€ 3,27
Handgreepplaat
116345534-9Handgreepplaat€ 4,14
Ring 4
117257161-9Ring 4€ 2,47
Sluitring 4
118941051-3Sluitring 4€ 1,00
Inbusbout M4x12
119922116-0Inbusbout M4x12€ 1,00
Bus 10
120257753-4Bus 10€ 1,00
Inbusbout M16x65
121265536-8Inbusbout M16x65€ 2,83
Griff
122273523-3Griff€ 1,00
Zeskantbout M5x20
123265382-9Zeskantbout M5x20€ 1,00
Stellring
124324559-6Stellring€ 1,02
Drukveer 8
125233229-5Drukveer 8€ 1,00
Ashouder
126418655-1Ashouder€ 1,74
Ashouder
127418655-1Ashouder€ 1,74
Adapter
128345535-7Adapter€ 1,00
Inbusbout M4x12
130922116-0Inbusbout M4x12€ 1,00
Inbusbout M4x12
131922116-0Inbusbout M4x12€ 1,00
Sluitring 4
132941051-3Sluitring 4€ 1,00
Ring 4
133257161-9Ring 4€ 2,47
Verbindingsstang
134324675-4Verbindingsstang€ 2,11
Verbindingsstang R
135324673-8Verbindingsstang R€ 3,70
Verbindingsstang F
136324674-6Verbindingsstang F€ 2,11
Nicht bestellbar
137911526-6Nicht bestellbar
Nicht bestellbar
138911526-6Nicht bestellbar
Inbusbout M4x12
140922116-0Inbusbout M4x12€ 1,00
Inbusbout M4x12
141922116-0Inbusbout M4x12€ 1,00
Sluitring 4
142941051-3Sluitring 4€ 1,00
Ring 4
143257161-9Ring 4€ 2,47
Verbindingsstang
144324675-4Verbindingsstang€ 2,11
Nicht bestellbar
145911526-6Nicht bestellbar
Ashouder
146418655-1Ashouder€ 1,74
Zeskant bout 6x16
147911323-0Zeskant bout 6x16€ 1,00
Trekontlaster
148687049-3Trekontlaster€ 1,00
Kruiskopschroef 4x10
149251308-7Kruiskopschroef 4x10€ 1,00
Netsnoer 5x0,5 1,5mtr
150664094-5Netsnoer 5x0,5 1,5mtr€ 10,96
Verstekplaat
151345628-0Verstekplaat€ 6,68
Kartelplaat
152416333-7Kartelplaat€ 2,47
Schroef 5x12
153911213-7Schroef 5x12€ 1,00
Ashouder
154418655-1Ashouder€ 1,74
Drukveer 8
155233229-5Drukveer 8€ 1,00
Stellring
156324559-6Stellring€ 1,02
Zeskantbout M5x20
157265382-9Zeskantbout M5x20€ 1,00
Nicht bestellbar
158911526-6Nicht bestellbar
Stelblok
159318020-3Stelblok€ 3,70
Geleiderzitting
160344529-9Geleiderzitting€ 1,00
Blattfeder
161232174-1Blattfeder€ 1,00
Adapter
162345535-7Adapter€ 1,00
Stofgeleider
163416439-1Stofgeleider€ 2,47
Tapschroef Ct4x16
164266034-5Tapschroef Ct4x16€ 1,00
Zaagkap
165318253-0Zaagkap€ 40,46
Stofafzuig adapter
166418917-7Stofafzuig adapter€ 8,57
Tapschroef 4x8
167266061-2Tapschroef 4x8€ 1,00
Zaagkapdeksel
168154599-8Zaagkapdeksel€ 16,31
Schroef 4x10
169911114-9Schroef 4x10€ 1,00
Schroef 6x20
170911333-7Schroef 6x20€ 1,00
Frameplaat
171416332-9Frameplaat€ 2,47
Nicht bestellbar
172265460-5Nicht bestellbar
Tapschroef 4x18
173266300-0Tapschroef 4x18€ 1,00
Tapschroef 4x18
174266300-0Tapschroef 4x18€ 1,00
Schuifdeksel
175413097-4Schuifdeksel€ 13,94
Tapschroef 5x12
176266035-3Tapschroef 5x12€ 1,00
Schakeldoos
177418918-5Schakeldoos€ 4,65
Bushing
178682511-3Bushing€ 1,00
Tapschroef 4x18
179265995-6Tapschroef 4x18€ 1,00
Trekontlaster
180687054-0Trekontlaster€ 1,00
Basisplaat schakeldoos
181418912-7Basisplaat schakeldoos€ 5,30
Tapschroef 4x18
182265995-6Tapschroef 4x18€ 1,00
Bushing
184682511-3Bushing€ 1,00
Tapschroef 4x18
185265995-6Tapschroef 4x18€ 1,00
Klemstrip
186687124-5Klemstrip€ 1,00
Nicht bestellbar
190266385-6Nicht bestellbar
Scale
191816844-6Scale€ 2,11
Kruiskopschroef 4x10
192251308-7Kruiskopschroef 4x10€ 1,00
Schroef 5x30
193911253-5Schroef 5x30€ 1,00
Railkap Re
194418908-8Railkap Re€ 1,74
Inbusbout 4x25
195922146-1Inbusbout 4x25€ 1,00
Buiten rail
196154705-5Buiten rail€ 22,02
Scale
196A816843-8Scale€ 2,83
Verbredingtafel
199317877-9Verbredingtafel€ 71,21
Tafelpaneel
200317876-1Tafelpaneel€ 272,86
O-ring 4
200A213023-1O-ring 4€ 1,00
Inbusbout M4x16
201922126-7Inbusbout M4x16€ 1,00
Front binnen rail
202158104-3Front binnen rail€ 43,66
Schroef Vk 20mm
203911233-1Schroef Vk 20mm€ 1,00
Railkap Li
206418907-0Railkap Li€ 1,74
Kruiskopschroef M5x18
207265045-7Kruiskopschroef M5x18€ 1,00
Abdeckplatte
208125279-3Abdeckplatte€ 16,31
Abdeckplatte
211125279-3Abdeckplatte€ 16,31
Zeskant bout 5x6
212266264-8Zeskant bout 5x6€ 1,00
Railkap Li
214418907-0Railkap Li€ 1,74
Schroef Vk 20mm
215911233-1Schroef Vk 20mm€ 1,00
Acher buiten rail
216317867-2Acher buiten rail€ 18,17
Rail aanslag
217345529-2Rail aanslag€ 1,00
Kruiskopschroef 4x10
218251308-7Kruiskopschroef 4x10€ 1,00
Inbusbout M4x16
220922126-7Inbusbout M4x16€ 1,00
Achter binnen rail
221158103-5Achter binnen rail€ 40,46
Voorplaat
222345533-1Voorplaat€ 9,66
Nicht bestellbar
223266385-6Nicht bestellbar
Schroef 5x30
225911253-5Schroef 5x30€ 1,00
Inbusbout 4x25
226922146-1Inbusbout 4x25€ 1,00
Railkap Re
227418908-8Railkap Re€ 1,74
Abdeckhaube
228416972-3Abdeckhaube€ 1,02
Label "makita"
229819176-0Label "makita"€ 3,27
Gehäuse
229154608-3Gehäuse€ 130,44
Warnschild
229A810107-2Warnschild€ 4,65
Tapschroef 4x18
230265995-6Tapschroef 4x18€ 1,00
Klemstrip
231687124-5Klemstrip€ 1,00
Kabeltule 9.3-85
232682516-3Kabeltule 9.3-85€ 1,02
Netsnoer 2x1.50 4.0mtr
233695123-3Netsnoer 2x1.50 4.0mtr€ 22,02
Zeskant moer M6
234931302-2Zeskant moer M6€ 1,00
Knop 32mm
235271318-8Knop 32mm€ 2,11
Sluitring 6x12mm
236941151-9Sluitring 6x12mm€ 1,00
Zeskant bout 6x25
237921342-8Zeskant bout 6x25€ 1,00
Knop 37
238271320-1Knop 37€ 3,70
Moer M14
239252197-3Moer M14€ 1,74
Halter
240421926-7Halter€ 4,65
Moer M8
241931402-8Moer M8€ 1,00
Sluitring 14
242253797-2Sluitring 14€ 1,00
Bout M14x65mm
243265537-6Bout M14x65mm€ 5,95
Bout 8x40
244921462-8Bout 8x40€ 1,00
Naamplaat 2704
245861373-4Naamplaat 2704€ 2,83
Kruiskopschroef 6x25
246911344-2Kruiskopschroef 6x25€ 1,00
Nicht bestellbar
247317865-6Nicht bestellbar
Nicht bestellbar
248266364-4Nicht bestellbar
Nicht bestellbar
249345522-6Nicht bestellbar
Nicht bestellbar
250256769-6Nicht bestellbar
Nicht bestellbar
251317872-9Nicht bestellbar
Nicht bestellbar
252266378-3Nicht bestellbar
Nicht bestellbar
253345523-4Nicht bestellbar
Nicht bestellbar
254324530-0Nicht bestellbar
Schroef 4x20
255911138-5Schroef 4x20€ 1,00
Zeskant moer M4
256931102-0Zeskant moer M4€ 1,00
Nicht bestellbar
257252650-9Nicht bestellbar
Nicht bestellbar
258273524-1Nicht bestellbar
Inbusbout M6x20
259922333-2Inbusbout M6x20€ 1,00
Führung
260317897-3Führung€ 43,66
Führung
261345521-8Führung€ 4,14
Langsgeleiderdapter
262317864-8Langsgeleiderdapter€ 24,09
Schroef 4x8
263911109-2Schroef 4x8€ 1,00
Linse
264418945-2Linse€ 2,11
Abdeckhaube
265418943-6Abdeckhaube€ 2,83
Langsgeleiderhouder
266154699-4Langsgeleiderhouder€ 50,58
Indicatielabel
266A816836-5Indicatielabel€ 2,83
Vastzetschroef M6x52
267265768-7Vastzetschroef M6x52€ 2,11
Nicht bestellbar
268418948-6Nicht bestellbar
Nicht bestellbar
269265954-0Nicht bestellbar
Nicht bestellbar
270231485-1Nicht bestellbar
Geleider tbv langsgeleider
271418947-8Geleider tbv langsgeleider€ 8,57
Nicht bestellbar
272231485-1Nicht bestellbar
Nicht bestellbar
273345560-8Nicht bestellbar
Nicht bestellbar
274265155-0Nicht bestellbar
Hebel
275418946-0Hebel€ 2,47
Drukveer 9
276231297-2Drukveer 9€ 1,00
Blokkeerhandel
277418944-4Blokkeerhandel€ 1,23
Sluitring 4
278253874-0Sluitring 4€ 1,00
Nicht bestellbar
279266385-6Nicht bestellbar
Schroef 4x18
280911133-5Schroef 4x18€ 1,00
Schroef 5x22
281911238-1Schroef 5x22€ 1,00
Blokkeervork
282345566-6Blokkeervork€ 5,95
Blokkeervorkhouder
283345559-3Blokkeervorkhouder€ 7,55
Pen 8
284256029-6Pen 8€ 1,45
Pen 5mm
285256200-2Pen 5mm€ 1,00
Schroef 4x12
286911116-5Schroef 4x12€ 1,00
Nicht bestellbar
287345564-0Nicht bestellbar
Pen 5mm
288256200-2Pen 5mm€ 1,00
Hoekgeleider
289345565-8Hoekgeleider€ 3,70
Kruiskopschroef M5x655
290265154-2Kruiskopschroef M5x655€ 6,68
Mutter M5
291324555-4Mutter M5€ 2,11
Pen 5
292256262-0Pen 5€ 1,00
Langsgeleider houder
293345562-4Langsgeleider houder€ 2,47
Pen 5
294256262-0Pen 5€ 1,00
Torsieveer 8
295231683-7Torsieveer 8€ 1,00
Nicht bestellbar
296313123-8Nicht bestellbar
Langsgeleiderblok
297345563-2Langsgeleiderblok€ 6,68
Schroef 4x12
298911116-5Schroef 4x12€ 1,00
Schroef 4x12
299911116-5Schroef 4x12€ 1,00
Montageblok
300345561-6Montageblok€ 2,83
Pen 5
301256262-0Pen 5€ 1,00
Eindkap langsgeleider 2704
302317895-7Eindkap langsgeleider 2704€ 9,66
Nicht bestellbar
303317874-5Nicht bestellbar
Verstekgeleider compleet
304122734-6Verstekgeleider compleet€ 45,68
Langsgeleider compleet
305122739-6Langsgeleider compleet€ 111,32
Nicht bestellbar
306265160-7Nicht bestellbar
Nicht bestellbar
308267305-3Nicht bestellbar
Nicht bestellbar
309419219-4Nicht bestellbar
Verloopring 30x15,88x4mm
310257295-8Verloopring 30x15,88x4mm€ 1,23
Bus 14
311262559-7Bus 14€ 1,00
Onderplaat
312345536-5Onderplaat€ 32,08
Nicht bestellbar
313266385-6Nicht bestellbar
Stift (1)
314418618-7Stift (1)€ 1,45
Stift (1)
315418618-7Stift (1)€ 1,45
Drukknop "aan"
316418616-1Drukknop "aan"€ 2,47
Afdichting vilt
317443103-1Afdichting vilt€ 1,00
Afdichting vilt
318443103-1Afdichting vilt€ 1,00
Drukveer 8
319231025-5Drukveer 8€ 1,00
Drukveer 8
320231025-5Drukveer 8€ 1,00
Sluitring 7
321253186-1Sluitring 7€ 1,00
Sluitring 7
322253186-1Sluitring 7€ 1,00
Drukknop "uit"
323418617-9Drukknop "uit"€ 2,47
Relais
324652772-9Relais€ 50,58
Soft start circuit
325631613-2Soft start circuit€ 22,02
Kroonsteen
326654561-8Kroonsteen€ 3,27
Condensator 0,47uf
327645006-7Condensator 0,47uf€ 1,74
Condensator 0,1uf
328645105-5Condensator 0,1uf€ 2,83
Kondensator
329646049-2Kondensator€ 5,95
Schroef 5x15
330265740-9Schroef 5x15€ 3,27
Verbindingsstanghouder
331317879-5Verbindingsstanghouder€ 5,30
Zijstang
332324564-3Zijstang€ 12,34
Tafelverlenging
333345537-3Tafelverlenging€ 18,17
Schroef 5x16
334911224-2Schroef 5x16€ 1,00
Zeskant moer M10
335931502-4Zeskant moer M10€ 1,00
Stopring E-10
336961016-9Stopring E-10€ 1,00
Schroef Vk 20mm
337911233-1Schroef Vk 20mm€ 1,00
Es befinden sich 0 Artikel in Ihrem Einkaufswagen.
