Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Makita 3620'. Von hier aus können Sie alle gewünschten Teile direkt bestellen. Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert ein bis vier Wochen. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

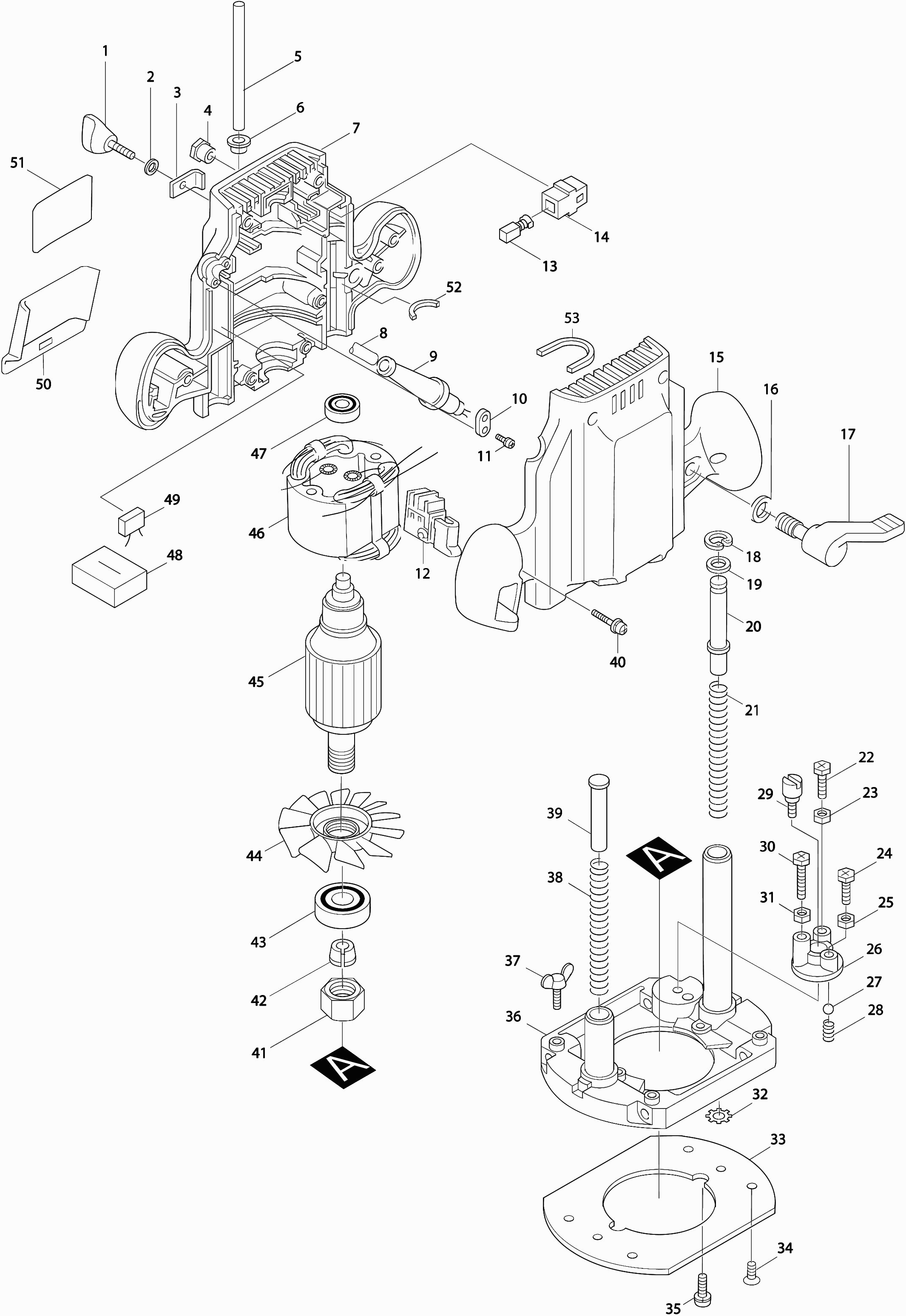

Zeichnungen der Makita 3620
Teileliste der Makita 3620
| Pos. | Beschreibung | Preis ohne MwSt | Preis inkl. MwSt | |
| Die angegebenen Preise enthalten die Mehrwertsteuer | ||||
| Vastzetschroef M5x20 | ||||
| 001 | 251878-6@141 | 1.70 | 2.02 | |
| Sluitring 5mm DSP601 A | ||||
| 002 | 253414-4@141 | 0.83 | 0.99 | |
| Druckplatte | ||||
| 003 | 343352-9@141 | 1.21 | 1.44 | |
| Moer M/bus M8 | ||||
| 004 | 252094-3@141 | 2.80 | 3.33 | |
| Diepteinstelpen | ||||
| 005 | 321948-6@141 | 1.21 | 1.44 | |
| Diepte-aanslag | ||||
| 006 | 410960-2@141 | 0.83 | 0.99 | |
| Motorgehäuse | ||||
| 007 | 182305-1@141 | 37.12 | 44.17 | |
| Motorgehäuse | ||||
| 007-1 | 182305-1@141 | 37.12 | 44.17 | |
| Netsnoer 2x1.00 2.2mtr | ||||
| 008 | 665383-1@141 | 10.81 | 12.86 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 008S | 666066-6@141 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 008S1 | 665394-6@141 | |||
| Kabeltule 8-85 | ||||
| 009 | 682502-4@141 | 1.72 | 2.05 | |
| Kabeltule 10-85 | ||||
| 009 | 682504-0@141 | 1.72 | 2.05 | |
| Klemstrip | ||||
| 010 | 687031-2@141 | 0.83 | 0.99 | |
| Klemstrip | ||||
| 010-1 | 687031-2@141 | 0.83 | 0.99 | |
| Schroef 4x18 | ||||
| 011 | 911131-9@141 | 0.83 | 0.99 | |
| Schroef 4x18 | ||||
| 011 | 911133-5@141 | 0.83 | 0.99 | |
| Schalter | ||||
| 012 | 651280-7@141 | 9.52 | 11.33 | |
| Schalter | ||||
| 012-1 | 651280-7@141 | 9.52 | 11.33 | |
| Schroef 3.5X7 | ||||
| 012A | 652008-6@141 | 0.83 | 0.99 | |
| Kroonsteen Bo4553-Bo4554 A | ||||
| 012B | 654475-1@141 | 0.83 | 0.99 | |
| Koolborstel set Cb-106 | ||||
| 013 | 181410-1@141 | 4.58 | 5.45 | |
| Koolborstel set Cb-106 | ||||
| 013C | 181410-1@141 | 4.58 | 5.45 | |
| Kohlekasten Zsb | ||||
| 014 | 643605-9@141 | 1.21 | 1.44 | |
| Motorgehäuse | ||||
| 015-1 | 182305-1@141 | 37.12 | 44.17 | |
| Sluitring 8 | ||||
| 016 | 941202-8@141 | 0.83 | 0.99 | |
| Blokkeerhandel | ||||
| 017 | 272221-6@141 | 5.88 | 7.00 | |
| Borgring R-15 | ||||
| 018 | 962065-9@141 | 0.83 | 0.99 | |
| Sluitring 10 | ||||
| 019 | 253173-0@141 | 0.83 | 0.99 | |
| Ring 10 | ||||
| 019-1 | 267047-9@141 | 0.83 | 0.99 | |
| Pen 10 | ||||
| 020 | 256652-7@141 | 2.33 | 2.77 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 020-1 | 415992-4@141 | |||
| Drukveer 10 | ||||
| 021 | 231416-0@141 | 2.16 | 2.57 | |
| Zeskant bout 5x28 | ||||
| 022 | 265335-8@141 | 0.83 | 0.99 | |
| Zeskant bout 5x20 | ||||
| 022-1 | 265334-0@141 | 0.83 | 0.99 | |
| Zeskant moer M5 | ||||
| 023 | 931202-6@141 | 0.83 | 0.99 | |
| Zeskant bout 5x16 | ||||
| 024 | 265333-2@141 | 0.83 | 0.99 | |
| Zeskant bout 5x16 | ||||
| 024-1 | 265333-2@141 | 0.83 | 0.99 | |
| Zeskant moer M5 | ||||
| 025 | 931202-6@141 | 0.83 | 0.99 | |
| Diepte-aanslag | ||||
| 026 | 134437-0@141 | 22.75 | 27.07 | |
| Stalen kogel 7.1 | ||||
| 027 | 216009-4@141 | 0.83 | 0.99 | |
| Drukveer 5 | ||||
| 028 | 231419-4@141 | 1.01 | 1.20 | |
| Schroef M6 | ||||
| 029 | 251447-3@141 | 1.43 | 1.70 | |
| Inbusbout 4x20 | ||||
| 030 | 922136-4@141 | 0.83 | 0.99 | |
| Zeskant bout 5x28 | ||||
| 030-1 | 265335-8@141 | 0.83 | 0.99 | |
| Zeskant moer M5 | ||||
| 031 | 931202-6@141 | 0.83 | 0.99 | |
| Borgring 15 | ||||
| 032 | 259019-8@141 | 0.83 | 0.99 | |
| Voetplaatje | ||||
| 033 | 410834-7@141 | 8.46 | 10.07 | |
| Verzonken schroef 4x10 | ||||
| 034 | 912112-6@141 | 0.83 | 0.99 | |
| Verzonken schroef 4x10 | ||||
| 034-1 | 912112-6@141 | 0.83 | 0.99 | |
| Met.schr. M5x10mm | ||||
| 035 | 911206-4@141 | 0.83 | 0.99 | |
| Voetzool | ||||
| 036 | 154346-7@141 | 53.39 | 63.53 | |
| Vleugelbout 5x15 | ||||
| 037 | 924216-2@141 | 0.83 | 0.99 | |
| Drukveer 7 | ||||
| 037A | 231240-1@141 | 0.83 | 0.99 | |
| Drukveer 10 | ||||
| 038 | 231417-8@141 | 1.51 | 1.80 | |
| Pen 10 | ||||
| 039 | 256651-9@141 | 1.51 | 1.80 | |
| Schroef 5x25 | ||||
| 040 | 911241-2@141 | 0.83 | 0.99 | |
| Schroef 5x25 | ||||
| 040 | 911243-8@141 | 0.83 | 0.99 | |
| Spanmoer bovenfrees | ||||
| 041 | 763615-1@141 | 4.33 | 5.15 | |
| Spantang 8mm bovenfrees | ||||
| 042 | 763618-5@141 | 3.57 | 4.25 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 043 | 211275-8@141 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 044 | 241835-2@141 | |||
| Anker | ||||
| 045 | 512953-6@141 | 70.59 | 84.00 | |
| Anker | ||||
| 045C1 | 512953-6@141 | 70.59 | 84.00 | |
| Feld | ||||
| 046 | 522638-6@141 | 31.62 | 37.63 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 046E | 527406-2@141 | |||
| Feld | ||||
| 046E1 | 522638-6@141 | 31.62 | 37.63 | |
| Kogellager 608ddw | ||||
| 047 | 210005-4@141 | 4.58 | 5.45 | |
| Sponsrubber | ||||
| 048 | 685700-9@141 | 0.83 | 0.99 | |
| Spons ring | ||||
| 048A | 685722-9@141 | 2.08 | 2.48 | |
| Condensator 0,22uf | ||||
| 049 | 645190-8@141 | 2.44 | 2.90 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 049B | 645200-1@141 | |||
| Transp. beschermkap | ||||
| 050 | 410896-5@141 | 2.80 | 3.33 | |
| Typenschild | ||||
| 051 | 855739-8@141 | 2.80 | 3.33 | |
| Filz | ||||
| 052 | 443073-4@141 | 0.83 | 0.99 | |
| Filz | ||||
| 053 | 443074-2@141 | 0.83 | 0.99 | |
| Drukveer 7 | ||||
| 054 | 231240-1@141 | 0.83 | 0.99 | |
