Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Makita 4103D'. Von hier aus können Sie alle gewünschten Teile direkt bestellen.Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert 5 bis 10 Arbeitstage. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

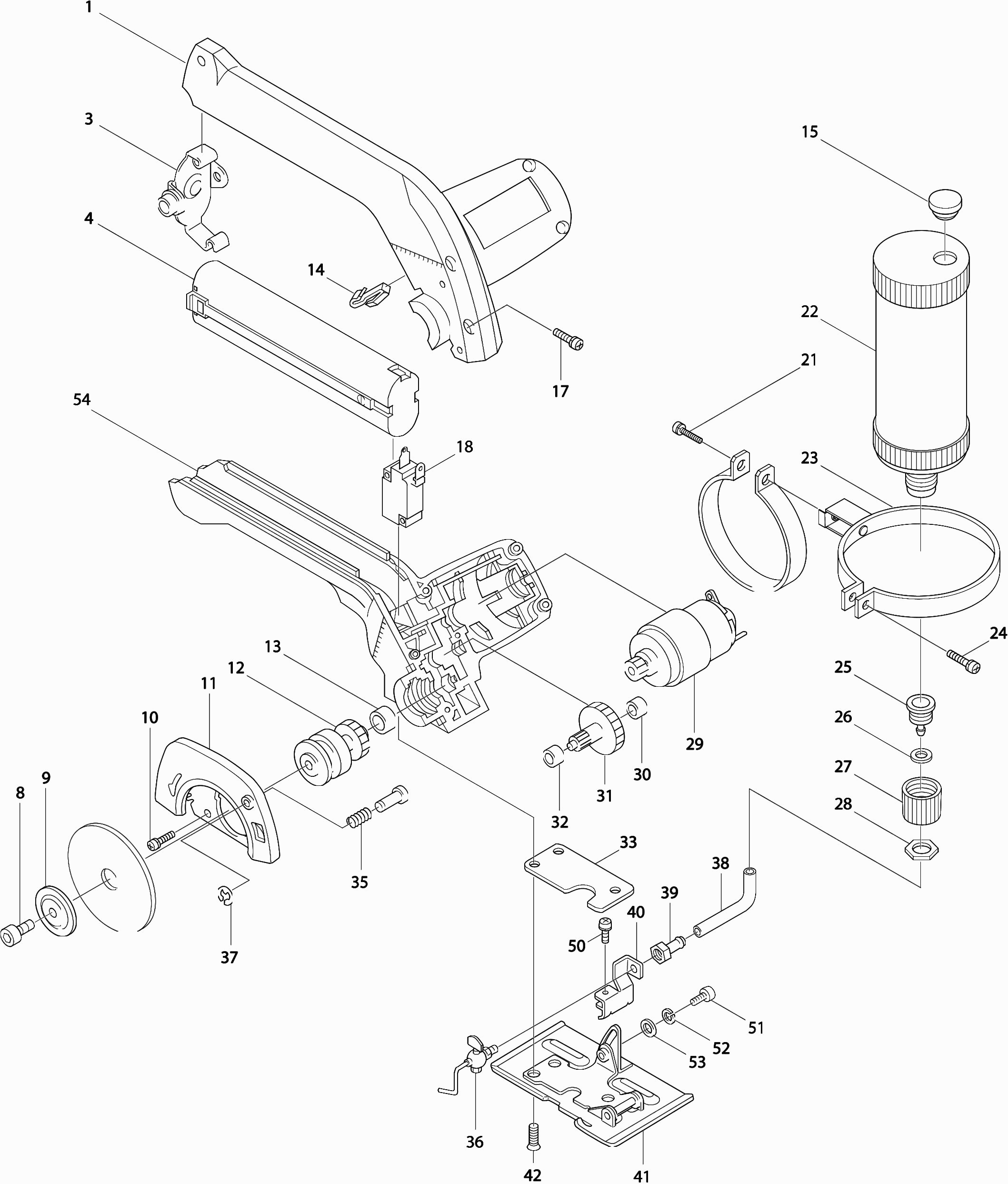

Zeichnungen der Makita 4103D
Teileliste der Makita 4103D
| Pos. | Beschreibung | Preis ohne MwSt | Preis inkl. MwSt | |
| Die angegebenen Preise enthalten die Mehrwertsteuer | ||||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 001 | 181389-6 | |||
| Schraube 4x22 | ||||
| 002 | 911143-2 | 1.00 | 1.19 | |
| Batterieanschlussplatte | ||||
| 003 | 342833-0 | 2.40 | 2.86 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 004 | 191681-2 | |||
| Schraube 4x22 | ||||
| 006 | 911143-2 | 1.00 | 1.19 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 007 | 257553-2 | |||
| Inbusschraube M5x12 Mit Flansch | ||||
| 008 | 922212-4 | 1.00 | 1.19 | |
| Außenflansch 28 4190Dw-4191Dwa | ||||
| 009 | 224177-9 | 2.40 | 2.86 | |
| Schraube 4x14 | ||||
| 010 | 911123-8 | 1.00 | 1.19 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 011 | 164547-9 | |||
| Getriebe | ||||
| 012 | 153132-3 | 19.80 | 23.56 | |
| Gleitlager 5 | ||||
| 013 | 214017-9 | 1.00 | 1.19 | |
| Blattfeder * | ||||
| 014 | 232061-4 | 1.20 | 1.43 | |
| Kappe | ||||
| 015 | 421198-4 | 2.40 | 2.86 | |
| Schraube 4x25 | ||||
| 017 | 911146-6 | 1.00 | 1.19 | |
| Schalter a/u + l/r | ||||
| 018 | 531043-6 | 14.30 | 17.02 | |
| Schraube 4x25 | ||||
| 021 | 911146-6 | 1.00 | 1.19 | |
| Wassertank | ||||
| 022 | 134152-6 | 19.80 | 23.56 | |
| Wassertank Befestigung | ||||
| 023 | 163159-5 | 24.20 | 28.80 | |
| Schraube 4x20 | ||||
| 024 | 911138-5 | 1.00 | 1.19 | |
| Reduzierhülse | ||||
| 025 | 321512-3 | 7.20 | 8.57 | |
| Kunststoff Unterlegscheibe 12 | ||||
| 026 | 261056-0 | 1.00 | 1.19 | |
| Tankdeckel für Zufuhr | ||||
| 027 | 411988-3 | 1.20 | 1.43 | |
| Sechskantmutter 12x3 | ||||
| 028 | 252064-2 | 2.40 | 2.86 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 029 | 629574-8 | |||
| Gleitlager 4 | ||||
| 030 | 214019-5 | 1.00 | 1.19 | |
| Zahnrad 11-67 | ||||
| 031 | 226053-3 | 11.00 | 13.09 | |
| Gleitlager 4 | ||||
| 032 | 214019-5 | 1.00 | 1.19 | |
| Dichtung | ||||
| 033 | 423070-6 | 1.20 | 1.43 | |
| Sicherungsstift 5 | ||||
| 034 | 256625-0 | 1.20 | 1.43 | |
| Druckfeder 6 | ||||
| 035 | 231098-8 | 1.00 | 1.19 | |
| Ventil 4103Dw * | ||||
| 036 | 168104-5 | 16.50 | 19.64 | |
| Sprengring E-4 | ||||
| 037 | 961011-9 | 1.00 | 1.19 | |
| Schlauch 4103Dw * | ||||
| 038 | 412054-9 | 1.00 | 1.19 | |
| Schlauchschwenk | ||||
| 039 | 323601-0 | 4.80 | 5.71 | |
| Kranhalter 4103Dw * | ||||
| 040 | 341940-6 | 4.80 | 5.71 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 041 | 168084-5 | |||
| Senkschraube 5x16 | ||||
| 042 | 912221-1 | 1.00 | 1.19 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 044 | 411773-4 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 045 | 181314-7 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 046 | 631096-6 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 047 | 649079-2 | |||
| Schraube 4X40 | ||||
| 049 | 911170-9 | 1.00 | 1.19 | |
| Schraube 4x12 | ||||
| 050 | 911116-5 | 1.00 | 1.19 | |
| Innensechskantschraube 5x10 | ||||
| 051 | 922207-7 | 1.00 | 1.19 | |
| Federring 5MM DLS211 | ||||
| 052 | 253427-5 | 1.00 | 1.19 | |
| Unterlegscheibe 5mm DSP601 A | ||||
| 053 | 253414-4 | 1.00 | 1.19 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 054 | P-02060 | |||
