Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Makita 4105KB'. Von hier aus können Sie alle gewünschten Teile direkt bestellen.Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert 5 bis 10 Arbeitstage. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

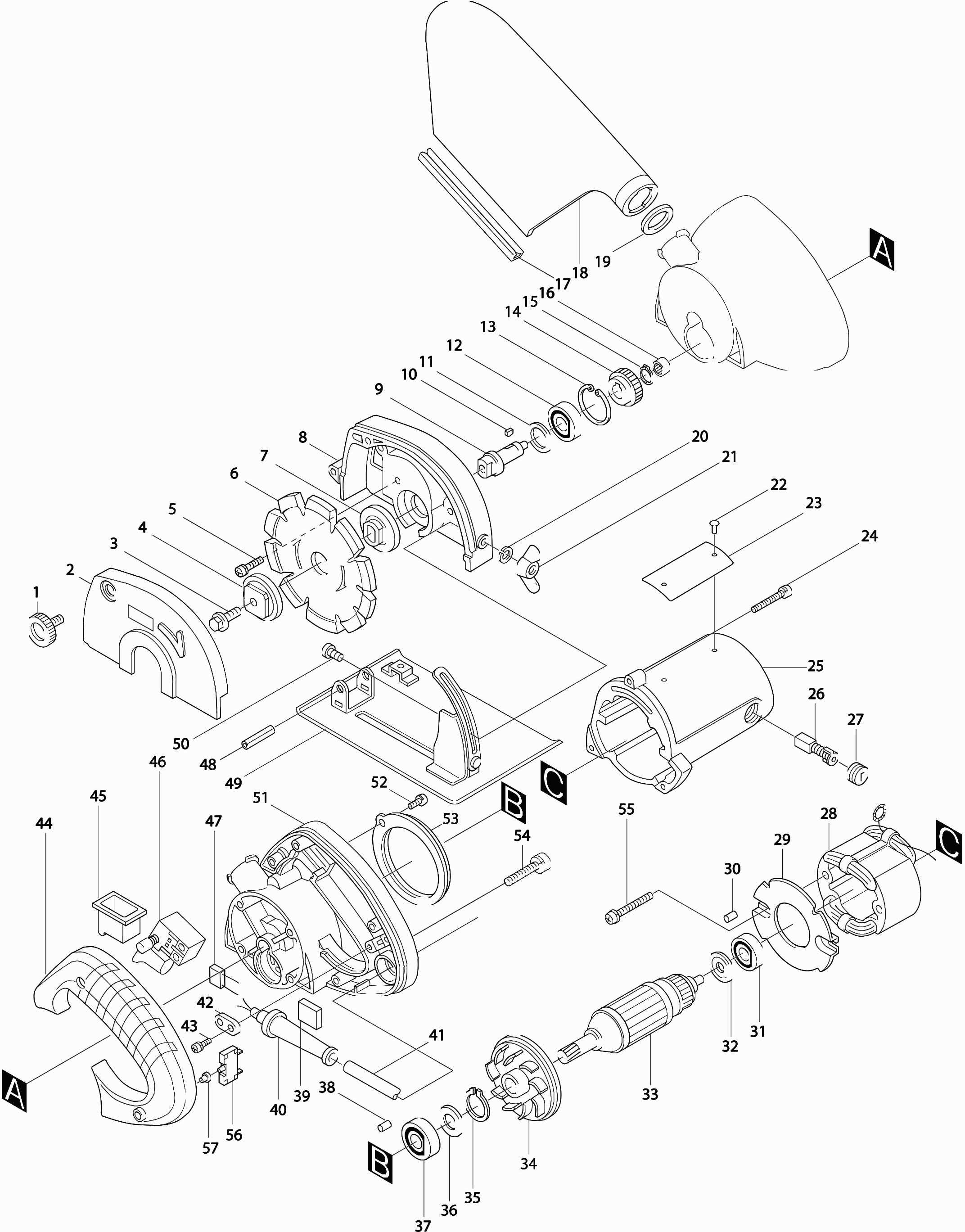

Zeichnungen der Makita 4105KB
Teileliste der Makita 4105KB
| Pos. | Beschreibung | Preis ohne MwSt | Preis inkl. MwSt | |
| Die angegebenen Preise enthalten die Mehrwertsteuer | ||||
| Schraube 5x10 | ||||
| 001-1 | 911209-8 | 1.00 | 1.19 | |
| Einstellschraube M5X10 | ||||
| 001A | 251812-6 | 1.20 | 1.43 | |
| Schraube 5x10 | ||||
| 001B | 911209-8 | 1.00 | 1.19 | |
| Schutz | ||||
| 002-1 | 140428-1 | 13.20 | 15.71 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 002A | 155463-6 | |||
| Schutz | ||||
| 002B | 140428-1 | 13.20 | 15.71 | |
| Sechskantschraube 6x20 | ||||
| 003 | 266133-3 | 1.00 | 1.19 | |
| Sechskantschraube 6x20 | ||||
| 003-1 | 266133-3 | 1.00 | 1.19 | |
| Äußere Flansch 36 | ||||
| 004 | 224081-2 | 7.20 | 8.57 | |
| Schraube 4X18 | ||||
| 005 | 911131-9 | 1.00 | 1.19 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 006-1 | 724920-1 | |||
| Innere Flansch 36 | ||||
| 007 | 224080-4 | 10.80 | 12.85 | |
| FESTSTEHENDE SCHUTZABDECKUNG | ||||
| 008 | 315360-0 | 46.20 | 54.98 | |
| Gelenkwelle (a) | ||||
| 009 | 321383-8 | 28.60 | 34.03 | |
| Federkeil 4 | ||||
| 010 | 254011-9 | 1.00 | 1.19 | |
| Dünne Unterlegscheibe 12 * | ||||
| 011 | 253335-0 | 1.20 | 1.43 | |
| Kugellager 6201dw1 | ||||
| 012 | 211129-9 | 8.40 | 10.00 | |
| Kugellager 6201dw1 | ||||
| 012-1 | 211129-9 | 8.40 | 10.00 | |
| Sicherungsring r-32 | ||||
| 013 | 962151-6 | 1.00 | 1.19 | |
| Zahnrad 40 | ||||
| 014 | 221692-4 | 20.90 | 24.87 | |
| Sicherungsring S-12 | ||||
| 015 | 961052-5 | 1.00 | 1.19 | |
| Nadellager 79 | ||||
| 016 | 212019-9 | 9.60 | 11.42 | |
| Gummi Ring 26 * | ||||
| 019 | 262018-1 | 1.20 | 1.43 | |
| Federscheibe 6 A | ||||
| 020 | 253903-9 | 1.00 | 1.19 | |
| Flügelmutter M6 | ||||
| 021 | 934301-3 | 1.20 | 1.43 | |
| Niete 0,5 | ||||
| 022 | 953106-2 | 1.00 | 1.19 | |
| Typenschild | ||||
| 023-1 | 854596-1 | 4.80 | 5.71 | |
| Schraube 5x40 | ||||
| 024 | 911263-2 | 1.00 | 1.19 | |
| Motorhaus 4105Kb * | ||||
| 025 | 156300-7 | 28.60 | 34.03 | |
| Kohlebürstenset CB-100 | ||||
| 026 | 181030-1 | 3.54 | 4.21 | |
| Kohleburste CB100 | ||||
| 026 | 194974-6 | 3.54 | 4.21 | |
| Kohleburste CB100 | ||||
| 026-1 | 194974-6 | 3.54 | 4.21 | |
| Kohlebürstenset CB-100 | ||||
| 026-1 | 181030-1 | 3.54 | 4.21 | |
| Bürstenhalterkappe | ||||
| 027 | 643600-9 | 1.20 | 1.43 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 028 | 522533-0 | |||
| Nicht mehr lieferbar, kein Ersatz | ||||
| 028C | 522533-0 | |||
| Zwischenplatte 4105Kb * | ||||
| 029 | 411902-9 | 2.40 | 2.86 | |
| Gummistift 4 | ||||
| 030 | 263002-9 | 1.00 | 1.19 | |
| Gummistift 4 | ||||
| 030-1 | 263014-2 | 1.00 | 1.19 | |
| Kugellager 608llb | ||||
| 031 | 210043-6 | 2.40 | 2.86 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 032 | 681603-5 | |||
| Isolierring | ||||
| 032-1 | 681613-2 | 1.00 | 1.19 | |
| Anker | ||||
| 033 | 512923-5 | 81.40 | 96.87 | |
| Anker | ||||
| 033C1 | 512923-5 | 81.40 | 96.87 | |
| Gebläse 72 * | ||||
| 034 | 241636-8 | 12.10 | 14.40 | |
| Sicherungsring S-12 | ||||
| 035 | 961052-5 | 1.00 | 1.19 | |
| Unterlegscheibe 12 | ||||
| 036 | 253748-5 | 1.00 | 1.19 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 036-1 | 253978-8 | |||
| Kugellager 6001dw | ||||
| 037 | 211131-2 | 9.60 | 11.42 | |
| Kugellager 6001dw | ||||
| 037-1 | 211131-2 | 9.60 | 11.42 | |
| Gummistift 4 | ||||
| 038 | 263002-9 | 1.00 | 1.19 | |
| Gummistift 4 | ||||
| 038-1 | 263014-2 | 1.00 | 1.19 | |
| Kugellager 608llb | ||||
| 039 | 210043-6 | 2.40 | 2.86 | |
| Schwammgummi | ||||
| 039 | 685700-9 | 1.00 | 1.19 | |
| Kabeltülle 10-85 | ||||
| 040 | 682504-0 | 2.40 | 2.86 | |
| Kabeltülle 8-85 | ||||
| 040A | 682502-4 | 2.40 | 2.86 | |
| Netzkabel 2x1.00 2.2mtr | ||||
| 041 | 665383-1 | 10.80 | 12.85 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 041T | 666066-6 | |||
| Klemmenhalterung | ||||
| 042 | 687001-1 | 1.00 | 1.19 | |
| Klemmenhalterung | ||||
| 042B | 687001-1 | 1.00 | 1.19 | |
| Schraube 4X18 | ||||
| 043 | 911131-9 | 1.00 | 1.19 | |
| Schraube 4X18 | ||||
| 043-1 | 911133-5 | 1.00 | 1.19 | |
| Handgriffabdeckung | ||||
| 044-1 | 155919-9 | 7.20 | 8.57 | |
| Griffabdeckung 4105KB A * | ||||
| 044-2 | 142662-9 | 6.00 | 7.14 | |
| Handgriffabdeckung | ||||
| 044A | 155919-9 | 7.20 | 8.57 | |
| Griffabdeckung 4105KB A * | ||||
| 044B | 142662-9 | 6.00 | 7.14 | |
| Staubkappe für Schalter | ||||
| 045 | 421142-1 | 2.40 | 2.86 | |
| Schalter Sw-05 6512035 | ||||
| 046A | 651203-5 | 8.40 | 10.00 | |
| Schalter SW-99 | ||||
| 046B | 651252-2 | 11.00 | 13.09 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 046F1 | 651236-0 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 046F2 | 650210-5 | |||
| Schalter SW-99 | ||||
| 046F3 | 651252-2 | 11.00 | 13.09 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 047A | 645200-1 | |||
| Spannstift 6-36 * | ||||
| 048 | 951222-4 | 1.00 | 1.19 | |
| Grundplatte | ||||
| 049 | 168165-5 | 36.30 | 43.20 | |
| Grundplatte | ||||
| 049A | 168165-5 | 36.30 | 43.20 | |
| Schlitzschraube M6x20 | ||||
| 050 | 251919-8 | 1.00 | 1.19 | |
| Getriebegehaeuse | ||||
| 051 | 157540-0 | 26.40 | 31.42 | |
| Getriebegehaeuse | ||||
| 051-1 | 157540-0 | 26.40 | 31.42 | |
| Schraube 4X10 | ||||
| 052 | 911113-1 | 1.00 | 1.19 | |
| Schraube 4x12 | ||||
| 052 | 911116-5 | 1.00 | 1.19 | |
| Abstandshalter STM 1800 | ||||
| 053 | 162097-8 | 8.40 | 10.00 | |
| Schraube 4x20 | ||||
| 054 | 911138-5 | 1.00 | 1.19 | |
| Schraube 4x22 | ||||
| 054 | 911143-2 | 1.00 | 1.19 | |
| Schraube 5x65 | ||||
| 055 | 911290-9 | 1.20 | 1.43 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 055-2 | 911686-4 | |||
| Überlastschutz | ||||
| 056 | 652603-2 | 8.40 | 10.00 | |
| Überlastschutz | ||||
| 056C | 652603-2 | 8.40 | 10.00 | |
| Abdeckkappe für Therm-Schutz.* | ||||
| 057 | 410192-1 | 1.00 | 1.19 | |
| Unterlegscheibe 15 | ||||
| 058 | 253147-1 | 1.00 | 1.19 | |
| Statorfederchen Cb-7 | ||||
| 059 | 654019-7 | 1.20 | 1.43 | |
| Klemmbuchse für Statorv. 2mm | ||||
| 060 | 654502-4 | 1.00 | 1.19 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 061 | 503275 | |||
