Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Makita 4131'. Von hier aus können Sie alle gewünschten Teile direkt bestellen.Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert 5 bis 10 Arbeitstage. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

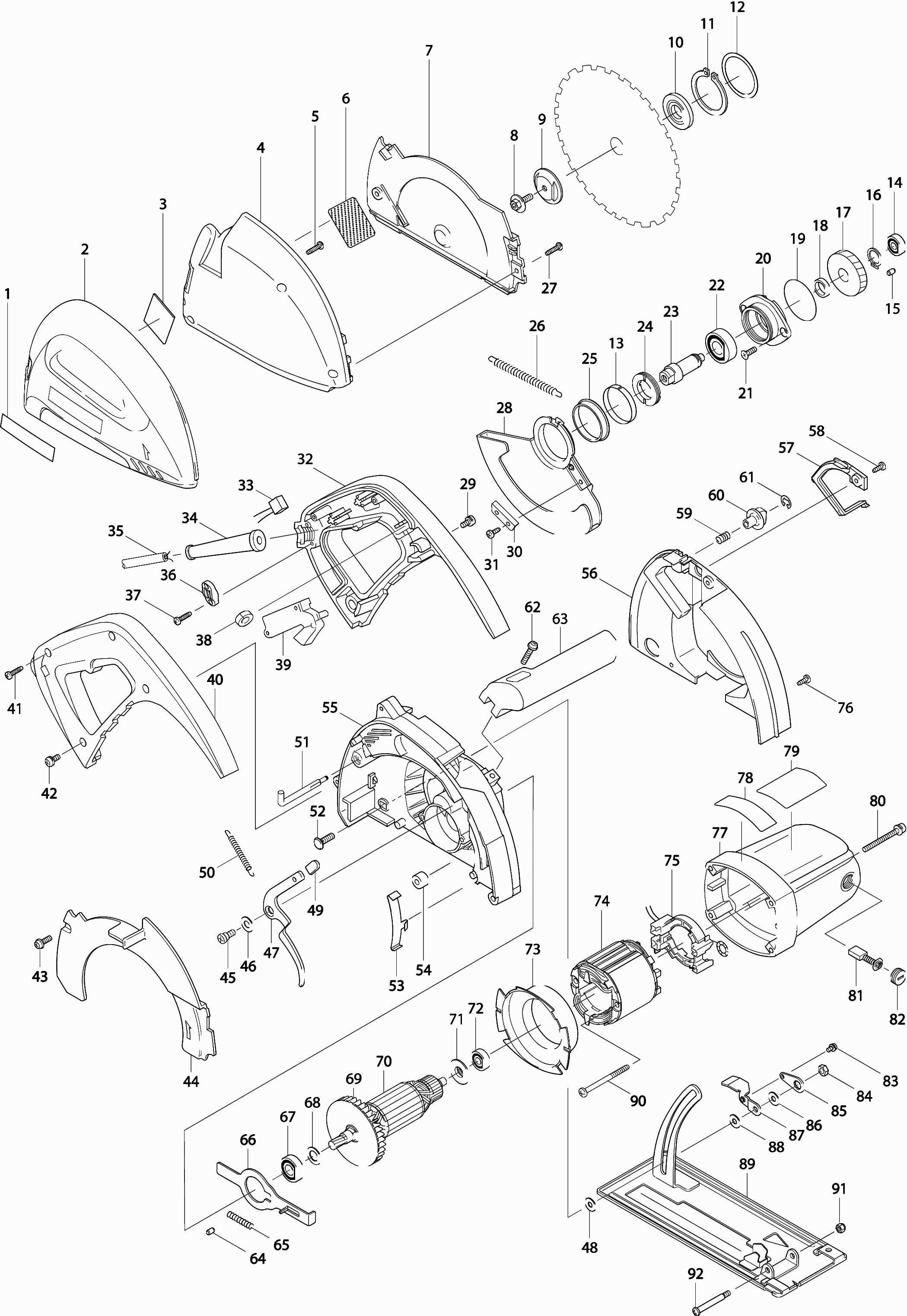

Zeichnungen der Makita 4131
Teileliste der Makita 4131
| Pos. | Beschreibung | Preis ohne MwSt | Preis inkl. MwSt | |
| Die angegebenen Preise enthalten die Mehrwertsteuer | ||||
| Etikett "makita" | ||||
| 001 | 819064-1 | 2.40 | 2.86 | |
| Schutz/Staubkappenhülle | ||||
| 002 | 183837-1 | 13.20 | 15.71 | |
| Warnschild | ||||
| 002A | 810055-5 | 2.40 | 2.86 | |
| Sichtfenster | ||||
| 003 | 431005-3 | 12.10 | 14.40 | |
| Schutz/Staubkappe | ||||
| 004 | 317776-5 | 17.60 | 20.94 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 004-1 | 312D82-7 | |||
| Gewindebohrer 4x18 | ||||
| 005 | 265A48-7 | 1.00 | 1.19 | |
| Lochplatte | ||||
| 006 | 343760-4 | 3.60 | 4.28 | |
| Staubblech | ||||
| 007 | 317777-3 | 13.20 | 15.71 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 008 | 266226-6 | |||
| Außenflansch 40 | ||||
| 009 | 224366-6 | 6.00 | 7.14 | |
| Innenflansch 40 | ||||
| 010 | 224370-5 | 6.00 | 7.14 | |
| Sicherungsring S-42 | ||||
| 011 | 961201-4 | 1.20 | 1.43 | |
| Ring 42 | ||||
| 012 | 267784-5 | 2.40 | 2.86 | |
| Ausgleichsscheibe | ||||
| 013 | 343759-9 | 2.40 | 2.86 | |
| Kugellager 608llb | ||||
| 014 | 210043-6 | 2.40 | 2.86 | |
| Gummistift 4 | ||||
| 015 | 263002-9 | 1.00 | 1.19 | |
| Sicherungsring S-15 | ||||
| 016 | 961055-9 | 1.00 | 1.19 | |
| Zahnrad 48 | ||||
| 017 | 226591-5 | 16.50 | 19.64 | |
| Unterlegscheibe 15 | ||||
| 018 | 257053-2 | 2.40 | 2.86 | |
| O-Ring 46 | ||||
| 019 | 213621-1 | 1.00 | 1.19 | |
| Lagergehäuse | ||||
| 020 | 316579-4 | 15.40 | 18.33 | |
| Senkschraube M5x12 | ||||
| 021 | 251372-8 | 1.00 | 1.19 | |
| Kugellager 6202llb | ||||
| 022 | 211228-7 | 8.40 | 10.00 | |
| Gelenkwelle (a) | ||||
| 023 | 324475-2 | 29.70 | 35.34 | |
| Lagersicherung 22-36 | ||||
| 024 | 285807-7 | 2.40 | 2.86 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 025 | 345422-0 | |||
| Zugfeder 4 4131 A | ||||
| 026 | 231891-0 | 1.20 | 1.43 | |
| Gewindebohrer 4x18 | ||||
| 027 | 265A48-7 | 1.00 | 1.19 | |
| Schutz | ||||
| 028 | 317775-7 | 17.60 | 20.94 | |
| Schraube 5x12 | ||||
| 029 | 911213-7 | 1.00 | 1.19 | |
| Stützplatte | ||||
| 030 | 344944-7 | 2.40 | 2.86 | |
| Gewindeschraube M4x12mm Ck | ||||
| 031 | 266026-4 | 1.00 | 1.19 | |
| Griffset | ||||
| 032 | 183826-6 | 14.30 | 17.02 | |
| Kondensator 0,22uF | ||||
| 033 | 645190-8 | 2.40 | 2.86 | |
| Kabeltülle 8-90 | ||||
| 034 | 682503-2 | 2.40 | 2.86 | |
| Netzkabel 2x1.00 2.2mtr | ||||
| 035 | 665383-1 | 10.80 | 12.85 | |
| Klemmenhalterung | ||||
| 036 | 687124-5 | 1.00 | 1.19 | |
| Gewindebohrer 4x18 | ||||
| 037 | 265A48-7 | 1.00 | 1.19 | |
| Gummiring | ||||
| 038 | 421492-4 | 1.00 | 1.19 | |
| Schalter Tg71cl-2 | ||||
| 039 | 651057-0 | 23.10 | 27.49 | |
| Griffset | ||||
| 040 | 183826-6 | 14.30 | 17.02 | |
| Gewindebohrer 4x18 | ||||
| 041 | 265A48-7 | 1.00 | 1.19 | |
| Schraube 5x12 | ||||
| 042 | 911213-7 | 1.00 | 1.19 | |
| Schraube 5x16 | ||||
| 043 | 911224-2 | 1.00 | 1.19 | |
| Schutz | ||||
| 044 | 317778-1 | 11.00 | 13.09 | |
| Schraube M6 | ||||
| 045 | 251267-5 | 1.00 | 1.19 | |
| Unterlegscheibe 8 | ||||
| 046 | 941202-8 | 1.00 | 1.19 | |
| Verriegelungsbügel | ||||
| 047 | 345421-2 | 3.60 | 4.28 | |
| Unterlegscheibe 6 | ||||
| 048 | 253804-1 | 1.00 | 1.19 | |
| GUMMI | ||||
| 049 | 421676-4 | 0.83 | 0.99 | |
| Druckfeder 4 | ||||
| 050 | 231823-7 | 2.40 | 2.86 | |
| Haken | ||||
| 051 | 324476-0 | 9.60 | 11.42 | |
| Schlitzschraube 6x20 | ||||
| 052 | 266031-1 | 2.40 | 2.86 | |
| Schutzschild | ||||
| 053 | 343758-1 | 3.60 | 4.28 | |
| Gummibuchse 6 | ||||
| 054 | 262511-5 | 1.00 | 1.19 | |
| Getriebegehaeuse | ||||
| 055 | 153924-0 | 67.10 | 79.85 | |
| Getriebegehäusedeckel | ||||
| 056 | 418612-9 | 9.60 | 11.42 | |
| Kabelführung | ||||
| 057 | 418613-7 | 2.40 | 2.86 | |
| Gewindeschraube M4x12mm Ck | ||||
| 058 | 266026-4 | 1.00 | 1.19 | |
| Druckfeder 7 * | ||||
| 059 | 231402-1 | 2.40 | 2.86 | |
| Flügelrohr 23 | ||||
| 060 | 271421-5 | 3.60 | 4.28 | |
| Stoppring E-3 | ||||
| 061 | 961017-7 | 1.00 | 1.19 | |
| Schraube 5x25 | ||||
| 062 | 911243-8 | 1.00 | 1.19 | |
| Griff | ||||
| 063 | 415469-9 | 8.40 | 10.00 | |
| Gummistift 4 | ||||
| 064 | 263002-9 | 1.00 | 1.19 | |
| Druckfeder 5 | ||||
| 065 | 233092-6 | 1.00 | 1.19 | |
| Achsblockierung | ||||
| 066 | 343832-5 | 6.00 | 7.14 | |
| Kugellager 6001dw | ||||
| 067 | 211131-2 | 9.60 | 11.42 | |
| Unterlegscheibe 12 | ||||
| 068 | 253744-3 | 1.00 | 1.19 | |
| Impeller 76 | ||||
| 069 | 241876-8 | 4.80 | 5.71 | |
| Anker | ||||
| 070 | 513578-9 | 72.60 | 86.39 | |
| Isolierring | ||||
| 071 | 681634-4 | 2.40 | 2.86 | |
| Kugellager 608llb | ||||
| 072 | 210043-6 | 2.40 | 2.86 | |
| Distanzplatte | ||||
| 073 | 415467-3 | 2.40 | 2.86 | |
| Feld | ||||
| 074 | 634513-5 | 22.00 | 26.18 | |
| Stator Halter Including Parts 32, 33 | ||||
| 075 | 638358-3 | 7.20 | 8.57 | |
| Statorfederchen Cb-7 | ||||
| 075A | 654019-7 | 1.20 | 1.43 | |
| Klemmbuchse für Statorv. 1,25mm | ||||
| 075B | 654501-6 | 0.83 | 0.99 | |
| Gewindeschraube M4x12mm Ck | ||||
| 076 | 266026-4 | 1.00 | 1.19 | |
| Motorgehäuse | ||||
| 077 | 159685-0 | 24.20 | 28.80 | |
| Kohlebürstenhalter 5X11 A | ||||
| 077A | 644501-4 | 2.40 | 2.86 | |
| Anzeigeetikett | ||||
| 078 | 816816-1 | 2.40 | 2.86 | |
| Namensschild 4131 | ||||
| 079 | 860463-0 | 3.60 | 4.28 | |
| Schraube 5x40 | ||||
| 080 | 911263-2 | 1.00 | 1.19 | |
| Kohlebürstensatz Cb-303 | ||||
| 081 | 194996-6 | 6.00 | 7.14 | |
| Kohleburstenkappe | ||||
| 082 | 643515-0 | 1.00 | 1.19 | |
| Schraube 4x8 | ||||
| 083 | 911109-2 | 1.00 | 1.19 | |
| Mutter 4131 | ||||
| 084 | 252135-5 | 2.40 | 2.86 | |
| Klemmplatte | ||||
| 085 | 341718-7 | 1.20 | 1.43 | |
| Unterlegscheibe 6 | ||||
| 086 | 253804-1 | 1.00 | 1.19 | |
| Hebelplatte | ||||
| 087 | 342907-7 | 2.40 | 2.86 | |
| Unterlegscheibe 6 | ||||
| 088 | 253804-1 | 1.00 | 1.19 | |
| Grundplatte | ||||
| 089 | 165387-8 | 36.30 | 43.20 | |
| Gewindeschraube Pt 5x65 | ||||
| 090 | 266029-8 | 2.40 | 2.86 | |
| Sechskant-Sicherungsmutter 5x8 | ||||
| 091 | 252103-8 | 1.20 | 1.43 | |
| Kreuzschlitzschraube M5 | ||||
| 092 | 265075-8 | 2.40 | 2.86 | |
