Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Makita 4190D'. Von hier aus können Sie alle gewünschten Teile direkt bestellen. Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert ein bis vier Wochen. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

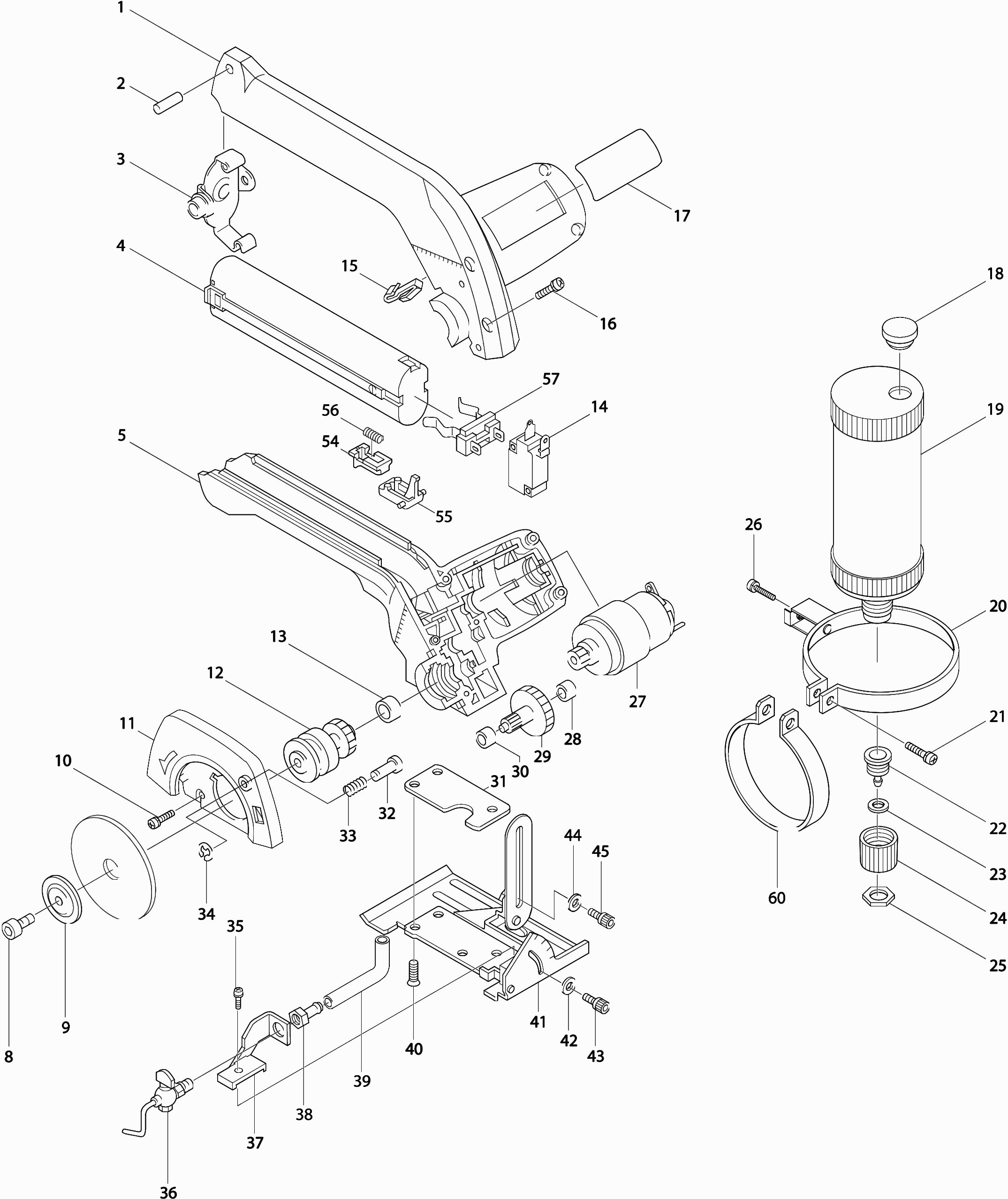

Zeichnungen der Makita 4190D
Teileliste der Makita 4190D
| Pos. | Beschreibung | Preis ohne MwSt | Preis inkl. MwSt | |
| Die angegebenen Preise enthalten die Mehrwertsteuer | ||||
| Motorgehäuse | ||||
| 001 | 182025-7@141 | 31.62 | 37.63 | |
| Pen 4 | ||||
| 002 | 256085-6@141 | 0.83 | 0.99 | |
| Batterijklemplaat | ||||
| 003 | 342833-0@141 | 2.44 | 2.90 | |
| Motorgehäuse | ||||
| 005 | 182025-7@141 | 31.62 | 37.63 | |
| Inbusbout M5X12 | ||||
| 008 | 922212-4@141 | 0.83 | 0.99 | |
| Buitenflens 28 4190Dw-4191Dwa | ||||
| 009 | 224177-9@141 | 1.43 | 1.70 | |
| Schroef 4x14 | ||||
| 010 | 911123-8@141 | 0.83 | 0.99 | |
| Schutz | ||||
| 011 | 164872-8@141 | 18.50 | 22.02 | |
| Getriebe | ||||
| 012 | 153132-3@141 | 19.70 | 23.44 | |
| Glijlager 5 | ||||
| 013 | 214017-9@141 | 0.83 | 0.99 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 014 | 651866-7@141 | |||
| Bladveer * | ||||
| 015 | 232061-4@141 | 1.01 | 1.20 | |
| Schroef 4x25 | ||||
| 016 | 911148-2@141 | 0.83 | 0.99 | |
| Kappe | ||||
| 018 | 421198-4@141 | 2.08 | 2.48 | |
| Watertank | ||||
| 019 | 134152-6@141 | 19.88 | 23.66 | |
| Watertankbevestiging | ||||
| 020 | 163159-5@141 | 24.88 | 29.61 | |
| Schroef 4x25 | ||||
| 021 | 911146-6@141 | 0.83 | 0.99 | |
| Verloopbus | ||||
| 022 | 321512-3@141 | 6.60 | 7.85 | |
| Kunststof ring 12 | ||||
| 023 | 261056-0@141 | 0.83 | 0.99 | |
| Tankdop voor toevoer | ||||
| 024 | 411988-3@141 | 1.02 | 1.21 | |
| Zeskant moer 12x3 | ||||
| 025 | 252064-2@141 | 1.43 | 1.70 | |
| Schroef 4x25 | ||||
| 026 | 911146-6@141 | 0.83 | 0.99 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 027 | 629574-8@141 | |||
| Glijlager 4 | ||||
| 028 | 214019-5@141 | 0.83 | 0.99 | |
| Tandwiel 11-67 | ||||
| 029 | 226053-3@141 | 11.16 | 13.28 | |
| Glijlager 4 | ||||
| 030 | 214019-5@141 | 0.83 | 0.99 | |
| Tussenpakking | ||||
| 031 | 423070-6@141 | 1.02 | 1.21 | |
| Borgpen 5 | ||||
| 032 | 256625-0@141 | 1.21 | 1.44 | |
| Drukveer 6 | ||||
| 033 | 231098-8@141 | 0.83 | 0.99 | |
| Stopring E-10 | ||||
| 034 | 961016-9@141 | 0.83 | 0.99 | |
| Met.schroef Ck M4x6mm | ||||
| 035 | 911104-2@141 | 0.83 | 0.99 | |
| Watertoevoer | ||||
| 036 | 168189-1@141 | 49.85 | 59.32 | |
| Kraanhouder | ||||
| 037 | 343517-3@141 | 6.60 | 7.85 | |
| Slangewartel | ||||
| 038 | 323601-0@141 | 4.08 | 4.86 | |
| Vinyl slang 5 | ||||
| 039 | 412079-3@141 | 1.27 | 1.51 | |
| Verzonken schroef 5x16 | ||||
| 040 | 912221-1@141 | 0.83 | 0.99 | |
| Zoolplaat | ||||
| 041 | 163345-8@141 | 43.10 | 51.29 | |
| Sluitring 5 | ||||
| 042 | 253184-5@141 | 0.83 | 0.99 | |
| Inbusbout 5x10 | ||||
| 043 | 922206-9@141 | 1.01 | 1.20 | |
| Sluitring 5 | ||||
| 044 | 253184-5@141 | 0.83 | 0.99 | |
| Inbusbout 5x10 | ||||
| 045 | 922206-9@141 | 1.01 | 1.20 | |
| Ontgrendelings knop | ||||
| 054 | 414169-8@141 | 0.83 | 0.99 | |
| Inschakelknop | ||||
| 055 | 414168-0@141 | 0.83 | 0.99 | |
| Drukveer 3 * | ||||
| 056 | 231390-2@141 | 0.83 | 0.99 | |
| Batterij aansluitstuk | ||||
| 057 | 643909-9@141 | 3.22 | 3.83 | |
