Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Makita 4300BV'. Von hier aus können Sie alle gewünschten Teile direkt bestellen.Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert 5 bis 10 Arbeitstage. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

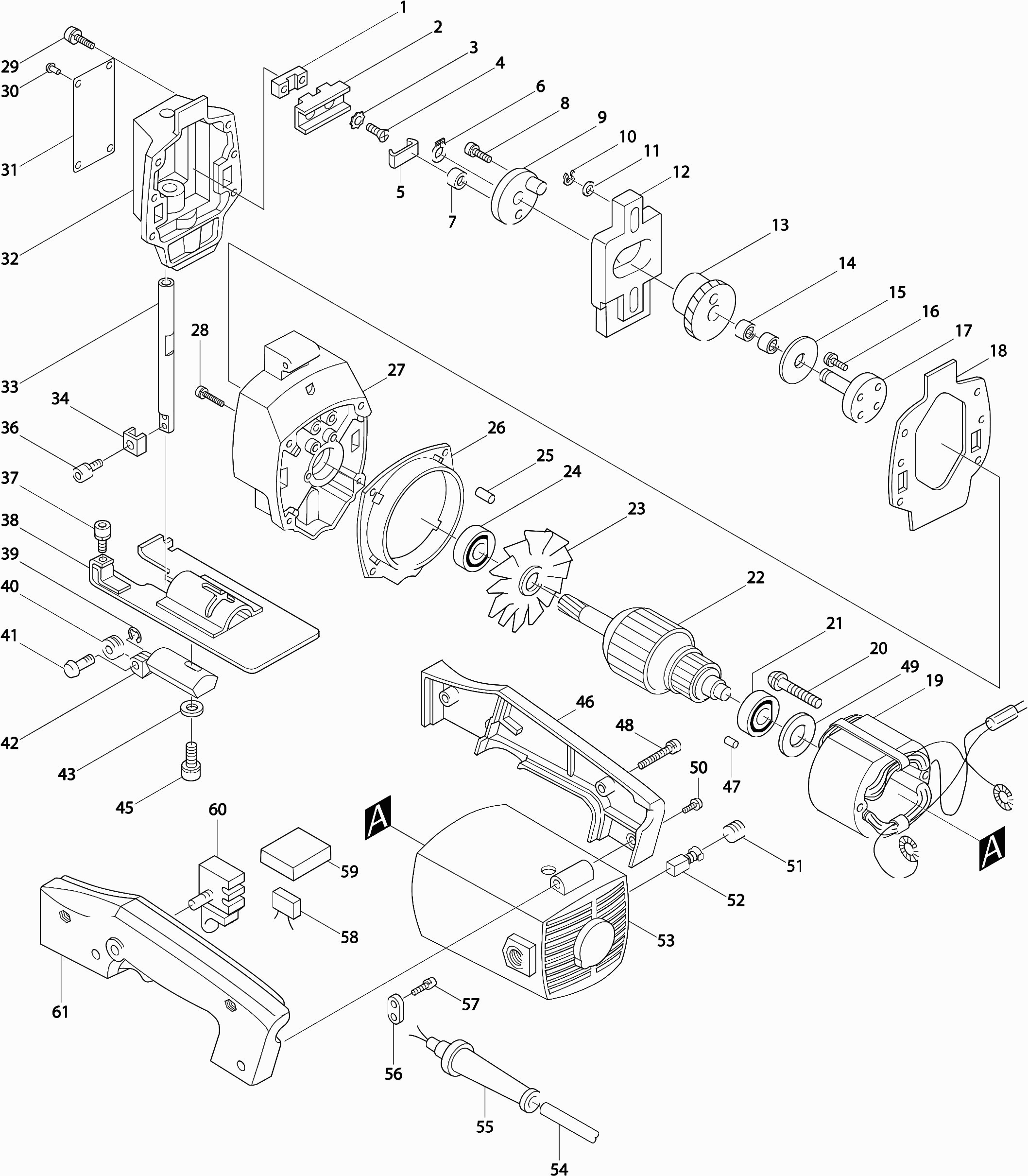

Zeichnungen der Makita 4300BV
Teileliste der Makita 4300BV
| Pos. | Beschreibung | Preis ohne MwSt | Preis inkl. MwSt | |
| Die angegebenen Preise enthalten die Mehrwertsteuer | ||||
| Steg | ||||
| 001 | 335018-5 | 3.60 | 4.28 | |
| Brückenteil | ||||
| 002 | 334018-2 | 8.40 | 10.00 | |
| Sicherungsring | ||||
| 003 | 943052-7 | 1.00 | 1.19 | |
| Senkkopfschraube M4x12 | ||||
| 004 | 251387-5 | 1.00 | 1.19 | |
| Senkkopfschraube M4x12 | ||||
| 004-1 | 251387-5 | 1.00 | 1.19 | |
| Schild | ||||
| 005 | 342483-1 | 1.00 | 1.19 | |
| Sicherungsring S-8 | ||||
| 006 | 961004-6 | 1.00 | 1.19 | |
| Nadellager 607 | ||||
| 007 | 212010-7 | 13.20 | 15.71 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 007-1 | 212049-0 | |||
| Schraube 5x16 | ||||
| 008 | 911221-8 | 1.00 | 1.19 | |
| Schraube 5x16 | ||||
| 008 | 911224-2 | 1.00 | 1.19 | |
| Exzenter 4300Bv * | ||||
| 009 | 163021-4 | 17.60 | 20.94 | |
| Sprengring E-5 | ||||
| 010 | 961018-5 | 1.00 | 1.19 | |
| Unterlegscheibe 6 | ||||
| 011 | 253077-6 | 1.00 | 1.19 | |
| Gewichtsblock | ||||
| 012 | 313014-3 | 13.20 | 15.71 | |
| Getriebe 51 | ||||
| 013 | 221160-7 | 22.00 | 26.18 | |
| Nadellager 810 | ||||
| 014 | 212043-2 | 3.60 | 4.28 | |
| Unterlegscheibe 8 * | ||||
| 015 | 253076-8 | 1.00 | 1.19 | |
| Schraube 4x12 | ||||
| 016 | 911116-5 | 1.00 | 1.19 | |
| Getriebewelle | ||||
| 017 | 323221-0 | 13.20 | 15.71 | |
| Dichtung | ||||
| 018 | 442082-0 | 1.20 | 1.43 | |
| Dichtung | ||||
| 018-1 | 442082-0 | 1.20 | 1.43 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 019 | 528728-3 | |||
| Statorfederchen Cb-7 | ||||
| 019A | 654019-7 | 1.20 | 1.43 | |
| Klemmbuchse für Statorv. 2mm | ||||
| 019B | 654502-4 | 1.00 | 1.19 | |
| Feld 4300Ba-4300Bv * | ||||
| 019N | 528719-4 | 36.30 | 43.20 | |
| Feld Schraube M5x40 | ||||
| 020 | 265336-6 | 1.00 | 1.19 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 020-2 | 911666-0 | |||
| Kugellager 608llb | ||||
| 021 | 210043-6 | 2.40 | 2.86 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 021-1 | 211033-2 | |||
| Anker 4300Bv * | ||||
| 022 | 512065-5 | 63.80 | 75.92 | |
| Anker 4300Bv * | ||||
| 022C | 512065-5 | 63.80 | 75.92 | |
| Anker 4300Bv * | ||||
| 022C1 | 512065-5 | 63.80 | 75.92 | |
| Lüfter 68 * | ||||
| 023 | 241046-9 | 3.60 | 4.28 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 023-1 | 241518-4 | |||
| Kugellager 608llb | ||||
| 024 | 210043-6 | 2.40 | 2.86 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 024-1 | 211033-2 | |||
| Gummistift 4 | ||||
| 025 | 263002-9 | 1.00 | 1.19 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 026 | 343087-2 | |||
| Getriebegehäuse Neu 4300Bv * | ||||
| 027 | 157406-4 | 39.60 | 47.12 | |
| Getriebegehäuse Neu 4300Bv * | ||||
| 027-2 | 157406-4 | 39.60 | 47.12 | |
| Schraube 4x25 | ||||
| 028 | 911146-6 | 1.00 | 1.19 | |
| Schraube 4x20 | ||||
| 029 | 911138-5 | 1.00 | 1.19 | |
| Schraube 4x20 | ||||
| 029-1 | 911138-5 | 1.00 | 1.19 | |
| Niete 0,5 | ||||
| 030 | 953106-2 | 1.00 | 1.19 | |
| Innendeckel | ||||
| 032 | 157407-2 | 40.70 | 48.43 | |
| Innendeckel | ||||
| 032-1 | 157407-2 | 40.70 | 48.43 | |
| Stoessel | ||||
| 033 | 325125-2 | 14.30 | 17.02 | |
| Klemmengerät | ||||
| 034 | 344979-8 | 3.60 | 4.28 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 034-1 | 331211-9 | |||
| Klemmengerät | ||||
| 034-2 | 344979-8 | 3.60 | 4.28 | |
| Inbusschraube M4x10 | ||||
| 036 | 922112-8 | 1.00 | 1.19 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 036-1 | 922111-0 | |||
| Inbus Schraube m4x12 | ||||
| 037 | 922118-6 | 1.00 | 1.19 | |
| Neue Grundplatte | ||||
| 038 | 164491-0 | 11.00 | 13.09 | |
| Stoppring E-2,3 | ||||
| 039 | 257903-1 | 1.00 | 1.19 | |
| Stützrad | ||||
| 040 | 322376-8 | 3.60 | 4.28 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 040-1 | 321742-6 | |||
| Stützrad | ||||
| 040-2 | 322376-8 | 3.60 | 4.28 | |
| Stift 3 | ||||
| 041 | 256254-9 | 1.00 | 1.19 | |
| Sperrbolzen 3 | ||||
| 041-1 | 256644-6 | 1.20 | 1.43 | |
| Stift 3 | ||||
| 041-2 | 256254-9 | 1.00 | 1.19 | |
| Sperrbolzen 3 | ||||
| 041-3 | 256644-6 | 1.20 | 1.43 | |
| Stift 3 | ||||
| 041A | 256254-9 | 1.00 | 1.19 | |
| Sperrbolzen 3 | ||||
| 041B | 256644-6 | 1.20 | 1.43 | |
| Stützrad komplett | ||||
| 042 | 154530-4 | 10.80 | 12.85 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 042-1 | 134273-4 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 042-2 | 152848-7 | |||
| Stützrad komplett | ||||
| 042-3 | 154530-4 | 10.80 | 12.85 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 042A | 152848-7 | |||
| Stützrad komplett | ||||
| 042B | 154530-4 | 10.80 | 12.85 | |
| 4 Unterlegscheibe | ||||
| 043 | 941051-3 | 1.00 | 1.19 | |
| Innensechskantschraube 4x16 | ||||
| 045 | 922128-3 | 1.00 | 1.19 | |
| Innensechskantschraube 4x20 | ||||
| 045-1 | 922136-4 | 1.00 | 1.19 | |
| Innensechskantschraube 4x16 | ||||
| 045-2 | 922128-3 | 1.00 | 1.19 | |
| Innensechskantschraube 4x20 | ||||
| 045-3 | 922136-4 | 1.00 | 1.19 | |
| Innensechskantschraube 4x16 | ||||
| 045A | 922128-3 | 1.00 | 1.19 | |
| Innensechskantschraube 4x20 | ||||
| 045B | 922136-4 | 1.00 | 1.19 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 046 | 181150-1 | |||
| Gummistift 4 | ||||
| 047 | 263002-9 | 1.00 | 1.19 | |
| Gummistift 4 | ||||
| 047-1 | 263014-2 | 1.00 | 1.19 | |
| Schraube 4x28 | ||||
| 048 | 911151-3 | 1.00 | 1.19 | |
| Unterlegscheibe 14 | ||||
| 049 | 253192-6 | 1.00 | 1.19 | |
| Schraube 5x16 | ||||
| 050 | 911224-2 | 1.00 | 1.19 | |
| Bürstenhalterkappe | ||||
| 051 | 643550-8 | 1.20 | 1.43 | |
| KOOLBORSTEL SET CB-51 A | ||||
| 052 | 194963-1 | 3.12 | 3.71 | |
| KOOLBORSTEL SET CB-51 A | ||||
| 052B | 194963-1 | 3.12 | 3.71 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 053 | 157819-9 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 053-1 | 157819-9 | |||
| Netzkabel 2x1.00 2.2mtr | ||||
| 054 | 665383-1 | 10.80 | 12.85 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 054S | 666066-6 | |||
| Kabeltülle 10-85 | ||||
| 055 | 682504-0 | 2.40 | 2.86 | |
| Kabeltülle 8-85 | ||||
| 055A | 682502-4 | 2.40 | 2.86 | |
| Klemmenhalterung | ||||
| 056 | 687001-1 | 1.00 | 1.19 | |
| Schraube 4x16 | ||||
| 057 | 911126-2 | 1.00 | 1.19 | |
| Schraube 4X18 | ||||
| 057-1 | 911133-5 | 1.00 | 1.19 | |
| Kondensator | ||||
| 058 | 645253-0 | 4.80 | 5.71 | |
| Kondensator | ||||
| 058L1 | 645253-0 | 4.80 | 5.71 | |
| Schwammgummi | ||||
| 059 | 685700-9 | 1.00 | 1.19 | |
| Schalter Sw-121 | ||||
| 060 | 651256-4 | 28.60 | 34.03 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 060F1 | 651247-5 | |||
| Nicht mehr lieferbar, kein Ersatz | ||||
| 061 | 181150-1 | |||
| Stoppring E-2,3 | ||||
| 064B | 257903-1 | 1.00 | 1.19 | |
| 4 Unterlegscheibe | ||||
| 065 | 941051-3 | 1.00 | 1.19 | |
