Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Makita 4305T'. Von hier aus können Sie alle gewünschten Teile direkt bestellen.Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert 5 bis 10 Arbeitstage. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

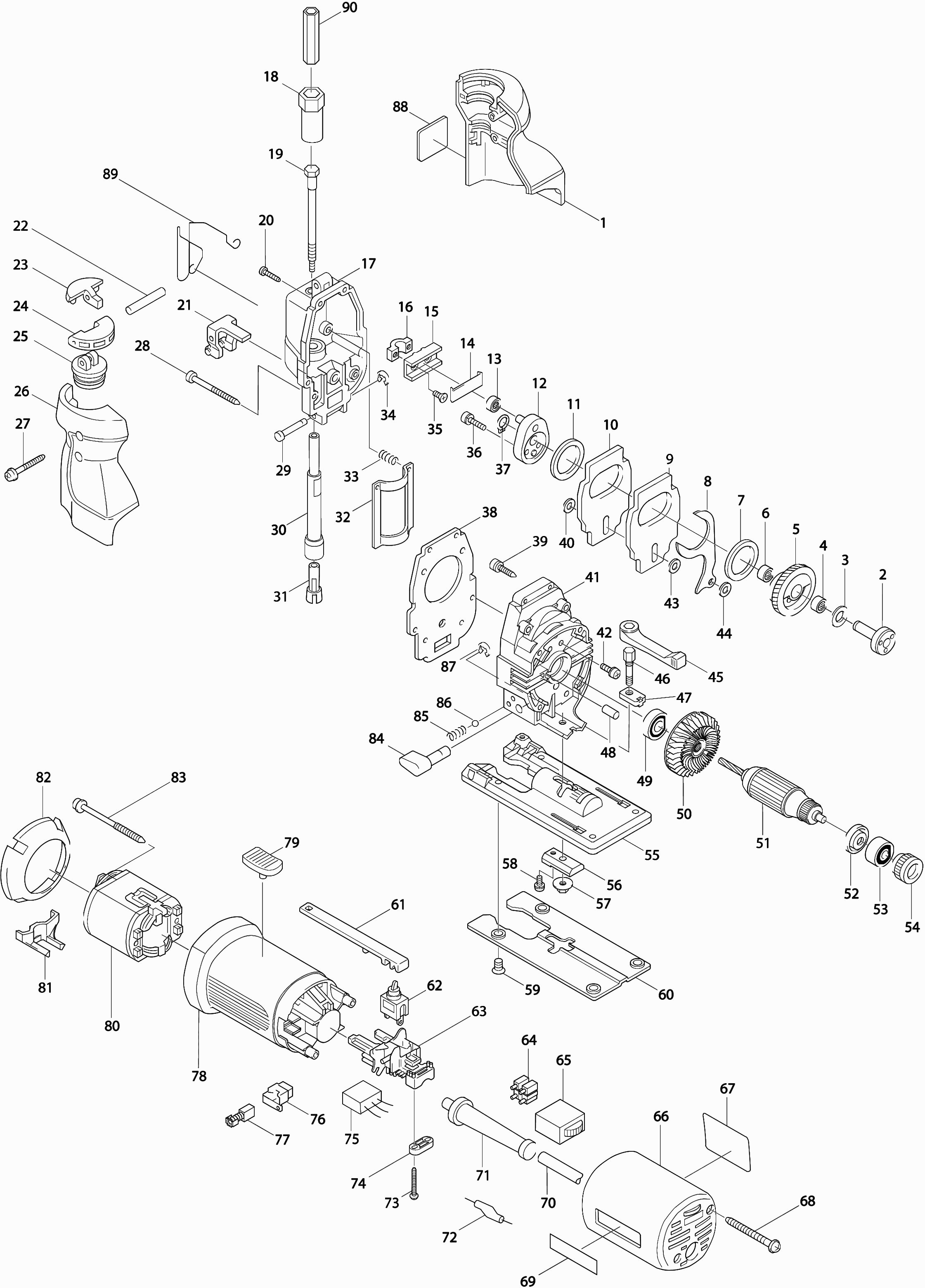

Zeichnungen der Makita 4305T
Teileliste der Makita 4305T
| Pos. | Beschreibung | Preis ohne MwSt | Preis inkl. MwSt | |
| Die angegebenen Preise enthalten die Mehrwertsteuer | ||||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 001 | 182789-3 | |||
| Nicht mehr lieferbar, kein Ersatz | ||||
| 002 | 322691-0 | |||
| Unterlegscheibe 8x0,5mm | ||||
| 003 | 253139-0 | 1.00 | 1.19 | |
| Nadellager 810 | ||||
| 004 | 212043-2 | 3.60 | 4.28 | |
| Getriebe 51 | ||||
| 005 | 226428-6 | 23.10 | 27.49 | |
| Nadellager 810 | ||||
| 006 | 212043-2 | 3.60 | 4.28 | |
| Unterlegscheibe 26 | ||||
| 007 | 253792-2 | 1.00 | 1.19 | |
| Druckplatte 4304 | ||||
| 008 | 344134-2 | 4.80 | 5.71 | |
| Gleichgewichtsplatte | ||||
| 009 | 344330-2 | 7.20 | 8.57 | |
| Gleichgewichtsplatte | ||||
| 009-1 | 344330-2 | 7.20 | 8.57 | |
| Gleichgewichtsplatte | ||||
| 010 | 344330-2 | 7.20 | 8.57 | |
| Gleichgewichtsplatte | ||||
| 010-1 | 344330-2 | 7.20 | 8.57 | |
| Unterlegscheibe 26 | ||||
| 011 | 253792-2 | 1.00 | 1.19 | |
| Exzenter | ||||
| 012 | 152454-8 | 9.60 | 11.42 | |
| Stift 6 | ||||
| 012A | 256033-5 | 1.20 | 1.43 | |
| Nadellager 607 | ||||
| 013 | 212010-7 | 13.20 | 15.71 | |
| Zwischenplatte | ||||
| 014 | 344232-2 | 1.20 | 1.43 | |
| Neue Brücke | ||||
| 015 | 310028-3 | 12.10 | 14.40 | |
| Neue Brücke | ||||
| 015-1 | 310028-3 | 12.10 | 14.40 | |
| Brückenhalter | ||||
| 016 | 316608-3 | 11.00 | 13.09 | |
| Getriebedeckel | ||||
| 017 | 153389-6 | 52.80 | 62.83 | |
| Getriebedeckel | ||||
| 017-2 | 153389-6 | 52.80 | 62.83 | |
| Gleitlager 8 | ||||
| 017A | 214005-6 | 1.20 | 1.43 | |
| Gleitlager 10 | ||||
| 017B | 214061-6 | 2.40 | 2.86 | |
| Spannstift 3-12 | ||||
| 017C | 951057-3 | 1.00 | 1.19 | |
| Dichtung 8 | ||||
| 017D | 421821-1 | 1.20 | 1.43 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 018 | 416351-5 | |||
| Nicht mehr lieferbar, kein Ersatz | ||||
| 018-1 | 416351-5 | |||
| Mitnehmerstift | ||||
| 019 | 322826-3 | 6.00 | 7.14 | |
| Gewindeschneidschraube Ct 4x16 | ||||
| 020 | 266034-5 | 1.00 | 1.19 | |
| Stützrad compl. | ||||
| 021 | 152947-5 | 14.30 | 17.02 | |
| Stützrad compl. | ||||
| 021-1 | 152947-5 | 14.30 | 17.02 | |
| Stift 4 | ||||
| 021A | 268074-9 | 2.40 | 2.86 | |
| ROLLER 3157-22 | ||||
| 021B | 152950-6 | 8.40 | 10.00 | |
| Stoppring E-3 | ||||
| 021C | 961017-7 | 1.00 | 1.19 | |
| Stift 5 | ||||
| 022 | 256201-0 | 1.20 | 1.43 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 022-1 | 268310-3 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 023 | 415883-9 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 024 | 415885-5 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 025 | 415884-7 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 026 | 182789-3 | |||
| Schraube 4x35 | ||||
| 027 | 266351-3 | 1.00 | 1.19 | |
| Gewindeschraube Pf 4x55 | ||||
| 028 | 266147-2 | 1.20 | 1.43 | |
| Gewindeschraube Pf 4x55 | ||||
| 028A1 | 266147-2 | 1.20 | 1.43 | |
| Stift 4 | ||||
| 029 | 256693-3 | 2.40 | 2.86 | |
| Stoessel | ||||
| 030 | 168282-1 | 22.00 | 26.18 | |
| Klingenklemme | ||||
| 031 | 310005-5 | 13.20 | 15.71 | |
| Führungsplatte | ||||
| 032 | 344137-6 | 2.40 | 2.86 | |
| Druckfeder 4 | ||||
| 033 | 231314-8 | 1.00 | 1.19 | |
| Stoppring E-3 | ||||
| 034 | 961017-7 | 1.00 | 1.19 | |
| Senkkopfschraube M4x12 | ||||
| 035 | 251263-3 | 3.60 | 4.28 | |
| Kreuzschlitzschraube 4x10 | ||||
| 035 | 265035-0 | 1.00 | 1.19 | |
| Innensechskantschraube M4x16 | ||||
| 036 | 922126-7 | 1.00 | 1.19 | |
| Sicherungsring S-8 | ||||
| 037 | 961004-6 | 1.00 | 1.19 | |
| Zahnradgehäuse-Deckel Dichtung | ||||
| 038 | 442123-2 | 1.20 | 1.43 | |
| Zahnradgehäuse-Deckel Dichtung | ||||
| 038-1 | 442123-2 | 1.20 | 1.43 | |
| Gewindeschraube Pt4x20 | ||||
| 039 | 266045-0 | 1.00 | 1.19 | |
| Unterlegscheibe 6 | ||||
| 040 | 253715-0 | 1.20 | 1.43 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 041 | 151595-7 | |||
| Nicht mehr lieferbar, kein Ersatz | ||||
| 041-1 | 151595-7 | |||
| Stift 5 * | ||||
| 041A | 256235-3 | 1.00 | 1.19 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 041B | 256177-1 | |||
| Stift 5 * | ||||
| 041C | 256754-9 | 2.40 | 2.86 | |
| Spannstift 3-8 | ||||
| 041D | 951051-5 | 1.00 | 1.19 | |
| Schraube 4X10 | ||||
| 042 | 911111-5 | 1.00 | 1.19 | |
| Unterlegscheibe 6 | ||||
| 043 | 253715-0 | 1.20 | 1.43 | |
| Sicherungsscheibe 5 | ||||
| 044 | 253811-4 | 1.00 | 1.19 | |
| Handgriff 65 | ||||
| 045 | 272232-1 | 2.40 | 2.86 | |
| Sechskantschraube 5x24 | ||||
| 046 | 265434-6 | 4.80 | 5.71 | |
| Mutter M6 | ||||
| 047 | 344332-8 | 2.40 | 2.86 | |
| Gummistift 4 | ||||
| 048 | 263002-9 | 1.00 | 1.19 | |
| Kugellager 608ddw | ||||
| 049 | 210005-4 | 4.80 | 5.71 | |
| Impeller 54 | ||||
| 050 | 240039-3 | 3.60 | 4.28 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 050A | 241875-0 | |||
| Impeller 54 | ||||
| 050A1 | 240039-3 | 3.60 | 4.28 | |
| Anker | ||||
| 051 | 517098-5 | 56.10 | 66.76 | |
| Isolierring | ||||
| 052 | 681636-0 | 1.20 | 1.43 | |
| Kugellager 607llb | ||||
| 053 | 211021-9 | 4.80 | 5.71 | |
| Gummiring 19 | ||||
| 054 | 421494-0 | 4.80 | 5.71 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 055 | 316777-0 | |||
| Halteblech | ||||
| 056 | 344333-6 | 4.80 | 5.71 | |
| Flanschmutter M5 | ||||
| 057 | 252142-8 | 6.00 | 7.14 | |
| Schraube 4x8 | ||||
| 058 | 911109-2 | 1.00 | 1.19 | |
| Versenkte Schraube 5x8 | ||||
| 059 | 912202-5 | 1.00 | 1.19 | |
| Abdeckplatte für Sohle | ||||
| 060 | 344443-9 | 15.40 | 18.33 | |
| Abdeckplatte für Sohle | ||||
| 060-1 | 344443-9 | 15.40 | 18.33 | |
| Schaltstange 4305 * | ||||
| 061 | 415522-1 | 1.20 | 1.43 | |
| Schalter Sw-126 A | ||||
| 062 | 651069-3 | 8.40 | 10.00 | |
| Schalter Sw-126 A | ||||
| 062-1 | 651069-3 | 8.40 | 10.00 | |
| Unterstützung 4305 * | ||||
| 063 | 687070-2 | 3.60 | 4.28 | |
| Klemmstein | ||||
| 064 | 654531-7 | 2.10 | 2.50 | |
| Drehzahlsteuereinheit | ||||
| 065 | 631678-4 | 22.00 | 26.18 | |
| Drehzahlsteuereinheit | ||||
| 065-2 | 631678-4 | 22.00 | 26.18 | |
| Heckgehäuse 4305 * | ||||
| 066 | 415531-0 | 9.60 | 11.42 | |
| Selbstschneidende Schraube Pt4x60 | ||||
| 068 | 266052-3 | 1.20 | 1.43 | |
| Etikett Makita | ||||
| 069 | 819063-3 | 2.40 | 2.86 | |
| Netzkabel 2x1.00 2.2mtr | ||||
| 070 | 665383-1 | 10.80 | 12.85 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 070-1 | 666066-6 | |||
| Kabeltülle 8-85 | ||||
| 071 | 682502-4 | 2.40 | 2.86 | |
| Widerstand 4305T * | ||||
| 072 | 646083-2 | 3.60 | 4.28 | |
| Gewindebohrer 4x18 | ||||
| 073 | 265A48-7 | 1.00 | 1.19 | |
| Klemmenhalterung | ||||
| 074 | 687053-2 | 1.00 | 1.19 | |
| Klemmenhalterung | ||||
| 074 | 687124-5 | 1.00 | 1.19 | |
| Kondensator 4305T * | ||||
| 075 | 645259-8 | 3.60 | 4.28 | |
| Kohlekasten Zsb | ||||
| 076 | 643923-5 | 1.18 | 1.40 | |
| Bürstensatz CB-419 | ||||
| 077 | 195015-1 | 4.80 | 5.71 | |
| Motorhaus 4304 * | ||||
| 078 | 415748-5 | 13.20 | 15.71 | |
| Schiebeschalter 4305 * | ||||
| 079 | 415523-9 | 1.20 | 1.43 | |
| Feld | ||||
| 080 | 633288-3 | 18.70 | 22.25 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 081 | 415879-0 | |||
| Zwischenplatte 4304T+4305T * | ||||
| 082 | 415878-2 | 1.20 | 1.43 | |
| Selbstschneidende Schraube Pt4x60 | ||||
| 083 | 266052-3 | 1.20 | 1.43 | |
| Verstellknopf | ||||
| 084 | 272231-3 | 8.40 | 10.00 | |
| Druckfeder 4 | ||||
| 085 | 231314-8 | 1.00 | 1.19 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 085-1 | 233151-6 | |||
| Stahlkugel 4 | ||||
| 086 | 216008-6 | 1.00 | 1.19 | |
| Sprengring E-5 | ||||
| 087 | 961018-5 | 1.00 | 1.19 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 088 | 810835-9 | |||
| Schutzfeder | ||||
| 089 | 322893-8 | 2.40 | 2.86 | |
| Sechskant-Buchse | ||||
| 090 | 344537-0 | 1.20 | 1.43 | |
| Halteplatte | ||||
| 091 | 344784-3 | 1.00 | 1.19 | |
| Dichtung Filz | ||||
| 092 | 443106-5 | 1.00 | 1.19 | |
