Makita 4333D Zeichnungen und Teile

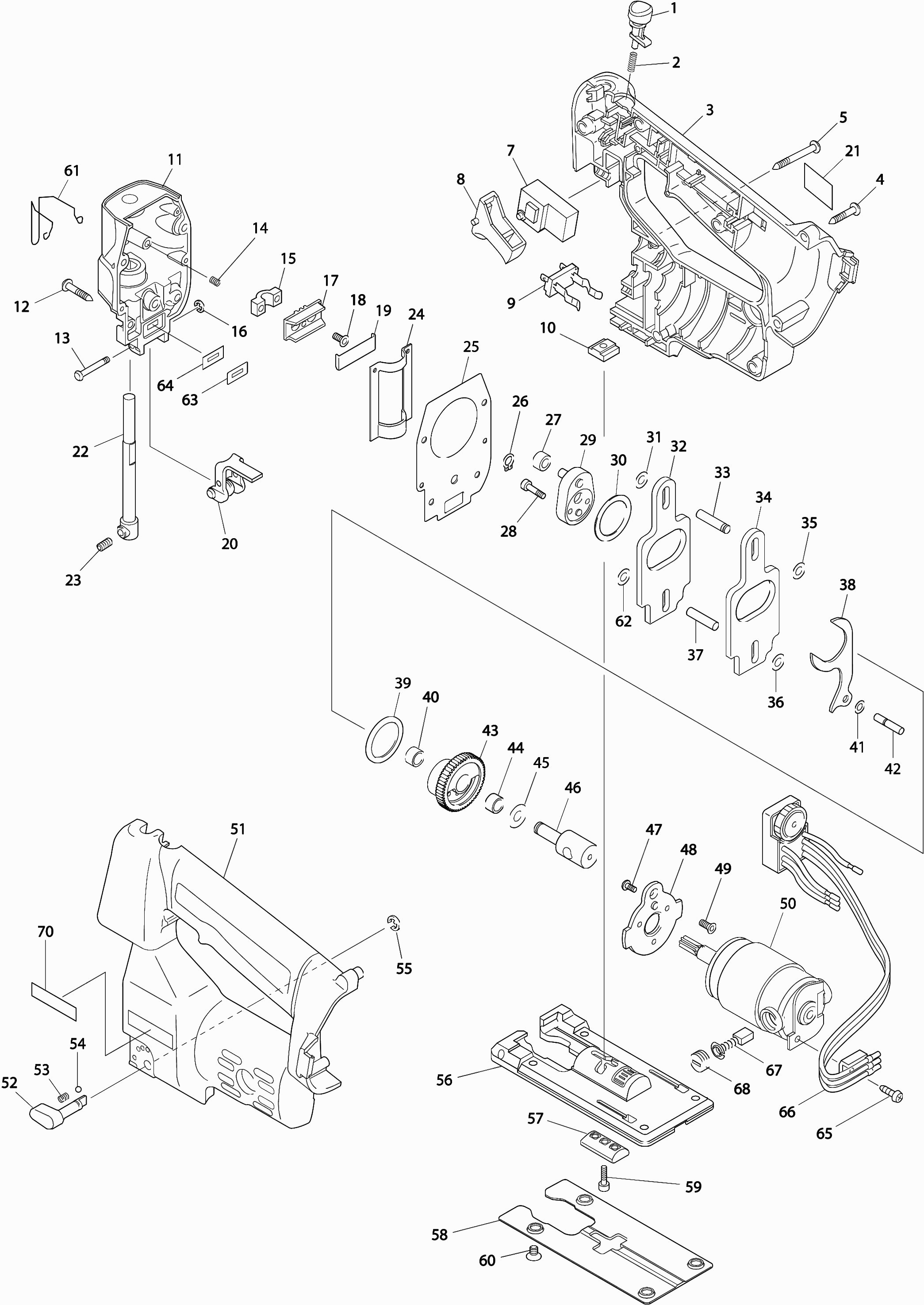

Zeichnungen der MAKITA 4333D
Teileliste der Makita 4333D
Auf dieser Seite können Sie Teile in den Einkaufswagen legen, indem Sie die Anzahl auswählen und dann auf die Schaltfläche dahinter klicken. Wenn Sie die Auswahl der richtigen Teile abgeschlossen haben, können Sie auf den Button ' Zum Einkaufswagen' unten auf der Seite klicken. Die folgenden Preise verstehen sich inklusive Mehrwertsteuer.
Schalterknopf | ||||
001 | 416644-0 | Schalterknopf | € 1.02 | |
Drukveer 4 | ||||
002 | 233194-8 | Drukveer 4 | € 1.00 | |
Nicht bestellbar | ||||
003 | 183268-4 | Nicht bestellbar | ||
Tapschroef 4x18 | ||||
004 | 265995-6 | Tapschroef 4x18 | € 1.00 | |
Tapschroef Pt4x30 | ||||
005 | 266050-7 | Tapschroef Pt4x30 | € 1.00 | |
Nicht bestellbar | ||||
007 | 651976-0 | Nicht bestellbar | ||
Schakelaarhandel | ||||
008 | 416642-4 | Schakelaarhandel | € 1.23 | |
Accu-klem | ||||
009 | 643918-8 | Accu-klem | € 7.55 | |
Zoolplaathouder | ||||
010 | 164749-7 | Zoolplaathouder | € 1.74 | |
Inner Cover | ||||
011 | 153391-9 | Inner Cover | € 46.98 | |
Glijlager 8 | ||||
011A | 214005-6 | Glijlager 8 | € 1.23 | |
Glijlager 10 | ||||
011B | 214061-6 | Glijlager 10 | € 1.45 | |
Spanstift 3-12 | ||||
011C | 951057-3 | Spanstift 3-12 | € 1.00 | |
Afdichting 8 | ||||
011D | 421821-1 | Afdichting 8 | € 1.02 | |
Tapschroef 4x18 | ||||
012 | 265995-6 | Tapschroef 4x18 | € 1.00 | |
Pin 4 | ||||
013 | 256693-3 | Pin 4 | € 2.47 | |
Drukveer 4 | ||||
014 | 231314-8 | Drukveer 4 | € 1.00 | |
Brughouder | ||||
015 | 316608-3 | Brughouder | € 10.96 | |
Stopring E-3 | ||||
016 | 961017-7 | Stopring E-3 | € 1.00 | |
Brug nieuw | ||||
017 | 310028-3 | Brug nieuw | € 12.34 | |
Kruiskopschroef 4x10 | ||||
018 | 265035-0 | Kruiskopschroef 4x10 | € 1.00 | |
Zwischenplatte | ||||
019 | 344232-2 | Zwischenplatte | € 1.00 | |
Steunwiel compl. | ||||
020 | 152947-5 | Steunwiel compl. | € 13.94 | |
Pin 4 | ||||
020A | 268074-9 | Pin 4 | € 2.11 | |
Roller | ||||
020B | 152950-6 | Roller | € 8.57 | |
Stopring E-3 | ||||
020C | 961017-7 | Stopring E-3 | € 1.00 | |
Nicht bestellbar | ||||
021 | 852647-4 | Nicht bestellbar | ||
Stoessel | ||||
022 | 165089-6 | Stoessel | € 26.49 | |
Inwendig zeskant bout M6x8 | ||||
023 | 265894-2 | Inwendig zeskant bout M6x8 | € 1.00 | |
Führungsplatte | ||||
024 | 344137-6 | Führungsplatte | € 2.47 | |
Nicht bestellbar | ||||
025 | 421692-6 | Nicht bestellbar | ||
Borgring S-8 | ||||
026 | 961004-6 | Borgring S-8 | € 1.00 | |
Naaldlager 607 | ||||
027 | 212010-7 | Naaldlager 607 | € 13.94 | |
Inbusbout M4x16 | ||||
028 | 922126-7 | Inbusbout M4x16 | € 1.00 | |
Exzenter | ||||
029 | 152454-8 | Exzenter | € 8.57 | |
Sluitring 26 | ||||
030 | 253792-2 | Sluitring 26 | € 1.00 | |
Sluitring 6 | ||||
031 | 253715-0 | Sluitring 6 | € 1.00 | |
Nicht bestellbar | ||||
032 | 344792-4 | Nicht bestellbar | ||
Nicht bestellbar | ||||
033 | 256289-0 | Nicht bestellbar | ||
Nicht bestellbar | ||||
034 | 344792-4 | Nicht bestellbar | ||
Sluitring 6 | ||||
035 | 253715-0 | Sluitring 6 | € 1.00 | |
Sluitring 6 | ||||
036 | 253715-0 | Sluitring 6 | € 1.00 | |
Nicht bestellbar | ||||
037 | 256143-8 | Nicht bestellbar | ||
Drukplaat 4304 | ||||
038 | 344134-2 | Drukplaat 4304 | € 4.65 | |
Sluitring 26 | ||||
039 | 253792-2 | Sluitring 26 | € 1.00 | |
Naaldlager 810 | ||||
040 | 212043-2 | Naaldlager 810 | € 2.83 | |
Sluitring 5 | ||||
041 | 253811-4 | Sluitring 5 | € 1.00 | |
Nicht bestellbar | ||||
042 | 256235-3 | Nicht bestellbar | ||
Tandwiel 51 | ||||
043 | 226428-6 | Tandwiel 51 | € 24.09 | |
Naaldlager 810 | ||||
044 | 212043-2 | Naaldlager 810 | € 2.83 | |
Sluitring 8x0,5mm | ||||
045 | 253139-0 | Sluitring 8x0,5mm | € 1.00 | |
Nicht bestellbar | ||||
046 | 256288-2 | Nicht bestellbar | ||
Nicht bestellbar | ||||
047 | 266134-1 | Nicht bestellbar | ||
Nicht bestellbar | ||||
048 | 344791-6 | Nicht bestellbar | ||
Kruiskopschroef 4x10 | ||||
049 | 265035-0 | Kruiskopschroef 4x10 | € 1.00 | |
Nicht bestellbar | ||||
050 | 629740-7 | Nicht bestellbar | ||
Nicht bestellbar | ||||
051 | 183268-4 | Nicht bestellbar | ||
Verstelknop | ||||
052 | 272231-3 | Verstelknop | € 7.55 | |
Drukveer 4 | ||||
053 | 231314-8 | Drukveer 4 | € 1.00 | |
Stalen kogel 4 | ||||
054 | 216008-6 | Stalen kogel 4 | € 1.00 | |
Stopring E-5 | ||||
055 | 961018-5 | Stopring E-5 | € 1.00 | |
Voetzool | ||||
056 | 316883-1 | Voetzool | € 24.09 | |
Halteblech | ||||
057 | 331435-7 | Halteblech | € 2.11 | |
Afdekplaat voor voetzool | ||||
058 | 344443-9 | Afdekplaat voor voetzool | € 6.68 | |
Inbusbout M4x16 | ||||
059 | 922126-7 | Inbusbout M4x16 | € 1.00 | |
Zeskant bout 5x8 | ||||
060 | 266055-7 | Zeskant bout 5x8 | € 1.00 | |
Beschermveer | ||||
061 | 322893-8 | Beschermveer | € 2.11 | |
Sluitring 6 | ||||
062 | 253715-0 | Sluitring 6 | € 1.00 | |
Halteplatte | ||||
063 | 344784-3 | Halteplatte | € 1.00 | |
Afdichting vilt | ||||
064 | 443106-5 | Afdichting vilt | € 1.00 | |
Schroef 3x8 | ||||
065 | 911006-2 | Schroef 3x8 | € 1.00 | |
Nicht bestellbar | ||||
066 | 631372-8 | Nicht bestellbar | ||
Koolborstel set Cb-430 | ||||
067 | 191971-3 | Koolborstel set Cb-430 | € 9.75 | |
Brush Cap | ||||
068 | 643929-3 | Brush Cap | € 1.00 | |
Label "makita" | ||||
070 | 819080-3 | Label "makita" | € 1.00 |
