Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Makita 5016NB'. Von hier aus können Sie alle gewünschten Teile direkt bestellen. Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert ein bis vier Wochen. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

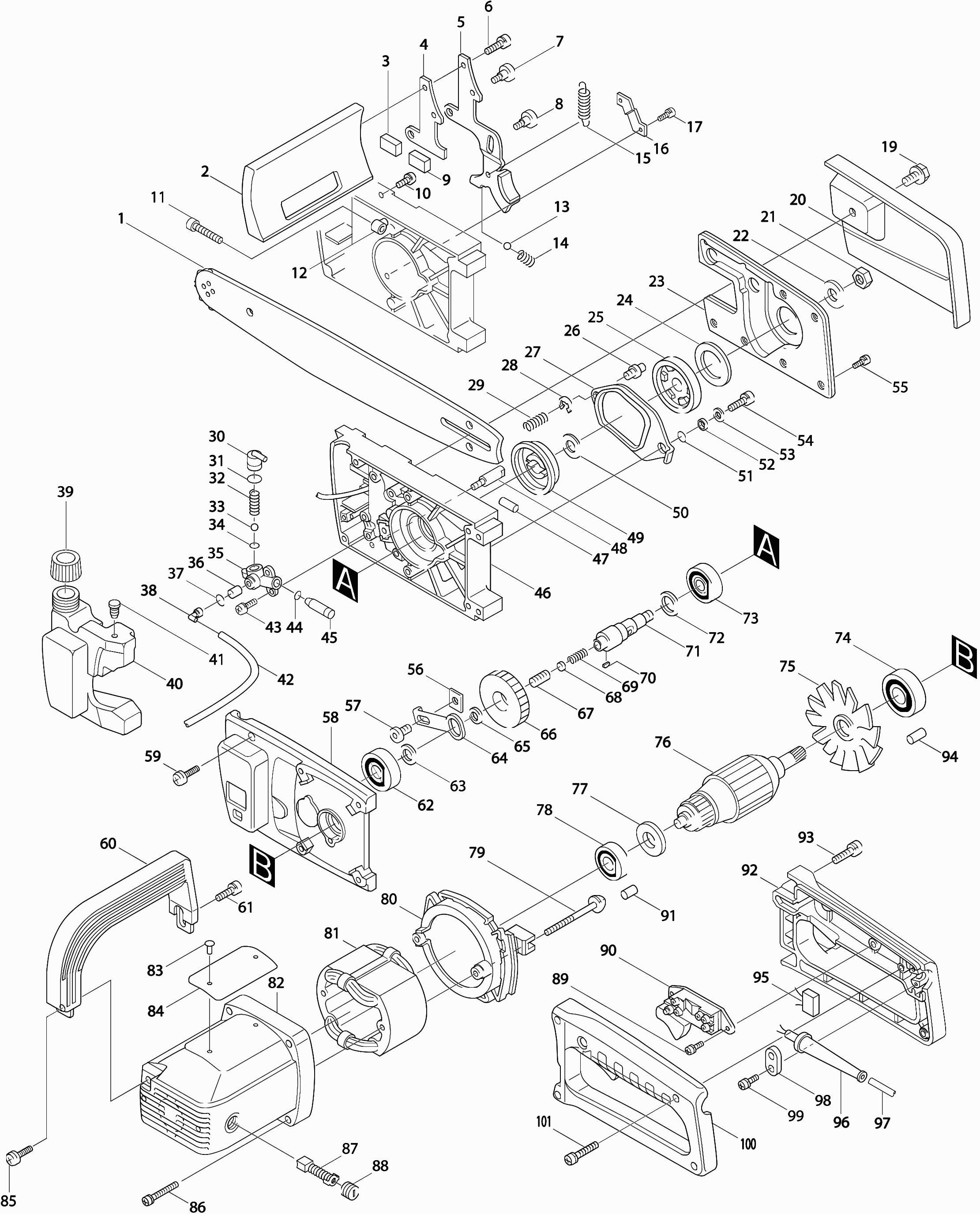

Zeichnungen der Makita 5016NB
Teileliste der Makita 5016NB
| Pos. | Beschreibung | Preis ohne MwSt | Preis inkl. MwSt | |
| Die angegebenen Preise enthalten die Mehrwertsteuer | ||||
| Nicht mehr lieferbar, kein Ersatz | ||||
| 001 | 168248-1 | |||
| Handschutz 5014Nb-5016Nb | ||||
| 002 | 155778-1 | 8.21 | 9.77 | |
| Dichtung | ||||
| 003 | 423120-7 | 0.83 | 0.99 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 004 | 342905-1 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 005 | 168146-9 | |||
| Schraube 5x16 | ||||
| 006 | 911224-2 | 0.83 | 0.99 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 007 | 265861-7 | |||
| Innensechskantschraube M6 | ||||
| 008 | 265862-5 | 2.71 | 3.22 | |
| Dichtung | ||||
| 009 | 423120-7 | 0.83 | 0.99 | |
| Schraube 5x12 | ||||
| 010 | 911215-3 | 0.83 | 0.99 | |
| Schraube 5x40 | ||||
| 011 | 265062-7 | 0.83 | 0.99 | |
| Einstellschraube | ||||
| 012 | 325549-2 | 2.38 | 2.83 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 013 | 216011-7 | |||
| Druckfeder 4 * | ||||
| 014 | 231354-6 | 0.83 | 0.99 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 015 | 231769-7 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 016 | 342870-4 | |||
| Schraube 4x12 | ||||
| 017 | 911116-5 | 0.83 | 0.99 | |
| Flanschschraube M8x17 | ||||
| 019 | 251697-0 | 1.18 | 1.40 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 020 | 342871-2 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 021 | 252093-0 | |||
| Unterlegscheibe 8 | ||||
| 022 | 267312-6 | 1.67 | 1.99 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 023 | 155751-1 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 024 | 213417-0 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 025 | 152274-0 | |||
| Stift 6 * | ||||
| 026 | 256421-6 | 1.24 | 1.48 | |
| Kupplungsdruckplatte | ||||
| 027 | 342869-9 | 9.24 | 11.00 | |
| Stoppring E-3 | ||||
| 028 | 961017-7 | 0.83 | 0.99 | |
| Druckfeder 5 | ||||
| 029 | 231372-4 | 0.83 | 0.99 | |
| Anschlussteil 5014Nb-5016Nb * | ||||
| 030 | 410525-0 | 1.39 | 1.65 | |
| O-Ring 8 | ||||
| 031 | 213007-9 | 0.83 | 0.99 | |
| Druckfeder 3 A | ||||
| 032 | 234130-7 | 0.83 | 0.99 | |
| Stahlkugel 4 | ||||
| 033 | 216008-6 | 0.83 | 0.99 | |
| O-Ring 3 | ||||
| 034 | 213022-3 | 0.83 | 0.99 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 035 | 134374-8 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 036 | 423135-4 | |||
| O-Ring 9 | ||||
| 037 | 213054-0 | 0.83 | 0.99 | |
| Anschlussteil 5014Nb-5016Nb * | ||||
| 038 | 410524-2 | 1.67 | 1.99 | |
| Öltankdeckel 5014Nb-5016Nb | ||||
| 039 | 242042-0 | 6.41 | 7.63 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 040 | 134374-8 | |||
| Belüftungsventil | ||||
| 041 | 421298-0 | 2.71 | 3.22 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 042 | 412072-7 | |||
| Schraube 4x12 | ||||
| 043 | 911116-5 | 0.83 | 0.99 | |
| O-Ring 3 | ||||
| 044 | 213022-3 | 0.83 | 0.99 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 045 | 321946-0 | |||
| Getriebegehäuse 5014Nb-5016Nb * | ||||
| 046 | 157517-5 | 45.48 | 54.12 | |
| Stift 6 * | ||||
| 047 | 256152-7 | 1.66 | 1.98 | |
| Kettensammler 5014B-5016B * | ||||
| 048 | 321396-9 | 4.14 | 4.93 | |
| Kupplungsnocken | ||||
| 049 | 223067-3 | 38.75 | 46.11 | |
| Unterlegscheibe 10 | ||||
| 050 | 253878-2 | 0.83 | 0.99 | |
| Ring 5 * | ||||
| 051 | 257113-0 | 1.00 | 1.19 | |
| Dünne Sicherungsscheibe 6 | ||||
| 052 | 253308-3 | 0.83 | 0.99 | |
| Sicherungsscheibe 5 | ||||
| 053 | 253184-5 | 0.83 | 0.99 | |
| Schraube 5x16 | ||||
| 054 | 911224-2 | 0.83 | 0.99 | |
| Schraube 4x12 | ||||
| 055 | 911116-5 | 0.83 | 0.99 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 056 | 342879-6 | |||
| Innensechskantschraube M6 | ||||
| 057 | 265863-3 | 2.71 | 3.22 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 058 | 157556-5 | |||
| Schraube 5x20 | ||||
| 059 | 911234-9 | 0.83 | 0.99 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 060 | 273620-5 | |||
| Schraube 5x16 | ||||
| 061 | 911224-2 | 0.83 | 0.99 | |
| Kugellager 6001dw | ||||
| 062 | 211131-2 | 9.24 | 11.00 | |
| Unterlegscheibe 12 | ||||
| 063 | 253084-9 | 0.83 | 0.99 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 064 | 342873-8 | |||
| 16 * Unterlegscheibe | ||||
| 065 | 253771-0 | 0.83 | 0.99 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 066 | 221741-7 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 067 | 913426-6 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 068 | 342876-2 | |||
| Druckfeder 4 | ||||
| 069 | 231271-0 | 0.83 | 0.99 | |
| 5 Einlagenkeil | ||||
| 070 | 254032-1 | 1.66 | 1.98 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 071 | 321860-0 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 072 | 267011-0 | |||
| Kugellager 6003ddw | ||||
| 073 | 210301-0 | 5.80 | 6.90 | |
| Kugellager 6201dw1 | ||||
| 074 | 211129-9 | 7.22 | 8.59 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 075 | 241093-0 | |||
| Anker | ||||
| 076 | 514557-0 | 110.73 | 131.77 | |
| Isolierring | ||||
| 077 | 681635-2 | 0.83 | 0.99 | |
| Kugellager 6200llb | ||||
| 078 | 211066-7 | 4.45 | 5.30 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 079 | 925292-9 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 080 | 410519-5 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 081 | 528482-9 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 082 | 157516-7 | |||
| Niete 0,5 | ||||
| 083 | 953106-2 | 0.83 | 0.99 | |
| Schraube 5x20 | ||||
| 085 | 911234-9 | 0.83 | 0.99 | |
| SCHRAUBE 5X50 | ||||
| 086 | 911273-9 | 0.83 | 0.99 | |
| Kohlebürstenset CB-153 | ||||
| 087 | 194985-1 | 3.96 | 4.71 | |
| Bürstenhalterkappe | ||||
| 088 | 643650-4 | 0.83 | 0.99 | |
| Met.Schraube Ck M4x6mm | ||||
| 089 | 911104-2 | 0.83 | 0.99 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 090 | 651040-7 | |||
| Gummistift 4 | ||||
| 091 | 263013-4 | 0.83 | 0.99 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 092 | 181804-0 | |||
| Schraube 5X18 | ||||
| 093 | 911230-7 | 0.89 | 1.06 | |
| Gummistift 6 | ||||
| 094 | 263005-3 | 0.83 | 0.99 | |
| Kondensator 0,22uF | ||||
| 095 | 645190-8 | 2.36 | 2.81 | |
| Kabeltülle 10-90 | ||||
| 096 | 682505-8 | 1.67 | 1.99 | |
| Netzkabel 2x1.00 2.2mtr | ||||
| 097 | 665383-1 | 10.50 | 12.50 | |
| Klemmenhalterung | ||||
| 098 | 687031-2 | 0.83 | 0.99 | |
| Schraube 4X18 | ||||
| 099 | 911131-9 | 0.83 | 0.99 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 100 | 134374-8 | |||
| Schraube 4x28 | ||||
| 101 | 911151-3 | 0.83 | 0.99 | |
