Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Makita 5704R'. Von hier aus können Sie alle gewünschten Teile direkt bestellen.Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert 5 bis 10 Arbeitstage. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

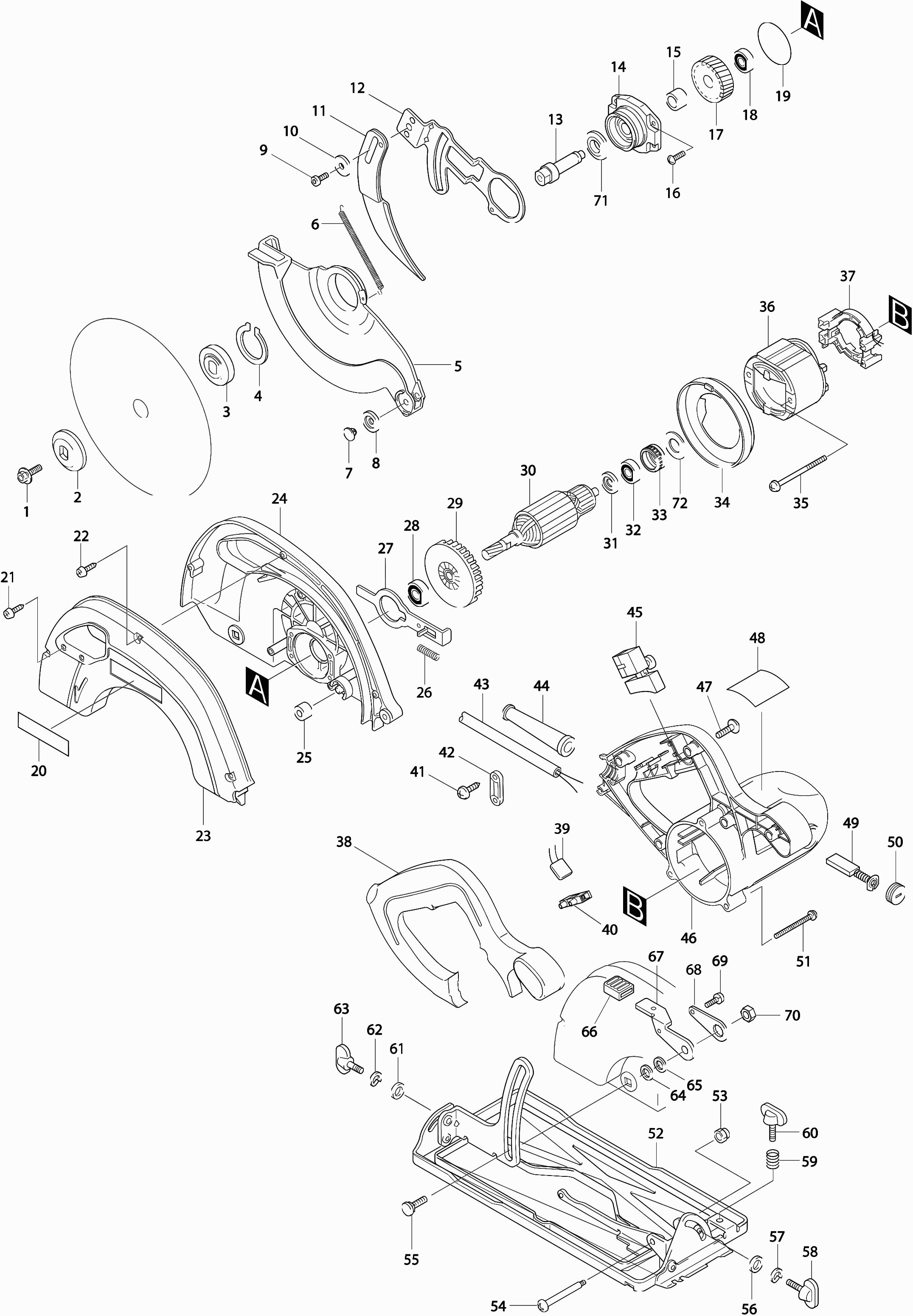

Zeichnungen der Makita 5704R
Teileliste der Makita 5704R
| Pos. | Beschreibung | Preis ohne MwSt | Preis inkl. MwSt | |
| Die angegebenen Preise enthalten die Mehrwertsteuer | ||||
| Innensechskantschraube M6X20 | ||||
| 001 | 266024-8 | 1.20 | 1.43 | |
| Außenflansch 40 | ||||
| 002 | 224275-9 | 7.20 | 8.57 | |
| Innenflansch 40 | ||||
| 003 | 224370-5 | 6.00 | 7.14 | |
| Sicherungsring S-40 | ||||
| 004 | 961156-3 | 2.40 | 2.86 | |
| Federnde Schutzkappe | ||||
| 005 | 317461-0 | 13.20 | 15.71 | |
| Trekveer 4 | ||||
| 006 | 232468-4 | 2.40 | 2.86 | |
| Führungsradstift 6 | ||||
| 007 | 415437-2 | 1.00 | 1.19 | |
| Gefederte Führungsräderkappe | ||||
| 008 | 415438-0 | 1.00 | 1.19 | |
| Innensechskantschraube M6x12 | ||||
| 009 | 922312-0 | 1.00 | 1.19 | |
| Unterlegscheibe 6 | ||||
| 010 | 253783-3 | 1.20 | 1.43 | |
| Spaltkeil | ||||
| 011 | 165094-3 | 19.80 | 23.56 | |
| Hohlraum-Mesh-Halter 5704R A | ||||
| 012 | 345734-1 | 6.00 | 7.14 | |
| Hohlraum-Mesh-Halter 5704R A | ||||
| 012-1 | 345734-1 | 6.00 | 7.14 | |
| Stoessel | ||||
| 013 | 324110-2 | 13.20 | 15.71 | |
| Lagergehäuse | ||||
| 014 | 162220-5 | 10.80 | 12.85 | |
| Unterlegscheibe 12 | ||||
| 015 | 257513-4 | 2.40 | 2.86 | |
| Schraube 4x16 A | ||||
| 016 | 911526-6 | 1.00 | 1.19 | |
| Zahnrad 49 | ||||
| 017 | 226540-2 | 9.60 | 11.42 | |
| Kugellager 608Zz A | ||||
| 018 | 210046-0 | 1.20 | 1.43 | |
| O-Ring 46 | ||||
| 019 | 213620-3 | 1.20 | 1.43 | |
| Etikett "makita" | ||||
| 020 | 819064-1 | 2.40 | 2.86 | |
| Gewindeschneidschraube Ct 4x16 | ||||
| 021 | 266034-5 | 1.00 | 1.19 | |
| Gewindeschneidschraube Ct 4x16 | ||||
| 022 | 266034-5 | 1.00 | 1.19 | |
| Abdeckung für feste Haube | ||||
| 023 | 183357-5 | 6.00 | 7.14 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 023-1 | 317460-2 | |||
| FESTSTEHENDE SCHUTZABDECKUNG | ||||
| 024 | 152810-2 | 26.40 | 31.42 | |
| Gummistift 4 | ||||
| 024A | 263002-9 | 1.00 | 1.19 | |
| Gummibuchse 6 | ||||
| 025 | 262511-5 | 1.00 | 1.19 | |
| Druckfeder 5 | ||||
| 026 | 233092-6 | 1.00 | 1.19 | |
| Achsen-Sperrring | ||||
| 027 | 344990-0 | 2.40 | 2.86 | |
| Kugellager 6000llb | ||||
| 028 | 211061-7 | 8.40 | 10.00 | |
| Lüfter 70 | ||||
| 029 | 241858-0 | 3.60 | 4.28 | |
| Anker | ||||
| 030 | 516489-7 | 30.80 | 36.65 | |
| Isolierring | ||||
| 031 | 681654-8 | 1.20 | 1.43 | |
| Kugellager 608Zz A | ||||
| 032 | 210046-0 | 1.20 | 1.43 | |
| Gummiring (1) | ||||
| 033 | 421720-7 | 7.20 | 8.57 | |
| Zwischenplatte | ||||
| 034 | 417580-3 | 2.40 | 2.86 | |
| Gewindeschneidschraube 5X25 | ||||
| 035 | 266041-8 | 1.00 | 1.19 | |
| Gewindeschraube 5x60mm | ||||
| 035 | 266044-2 | 1.00 | 1.19 | |
| Feld | ||||
| 036 | 634449-8 | 19.80 | 23.56 | |
| Feld | ||||
| 037 | 638070-5 | 6.00 | 7.14 | |
| Statorfeder Cb5 | ||||
| 037A | 654020-2 | 1.20 | 1.43 | |
| Klemmbuchse für Statorv. 1,25mm | ||||
| 037B | 654501-6 | 0.83 | 0.99 | |
| Griffabdeckung | ||||
| 038 | 417579-8 | 8.40 | 10.00 | |
| Kondensator 0,22uF | ||||
| 039 | 645190-8 | 2.40 | 2.86 | |
| Kondensator 0,22uF | ||||
| 039-1 | 645190-8 | 2.40 | 2.86 | |
| Klemmstein | ||||
| 040 | 654575-7 | 3.60 | 4.28 | |
| Gewindebohrer 4x18 | ||||
| 041 | 265A48-7 | 1.00 | 1.19 | |
| Klemmenhalterung | ||||
| 042 | 687053-2 | 1.00 | 1.19 | |
| Klemmenhalterung | ||||
| 042 | 687124-5 | 1.00 | 1.19 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 042A | 687063-9 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 042A1 | 687052-4 | |||
| Klemmenhalterung | ||||
| 042A2 | 687124-5 | 1.00 | 1.19 | |
| Netzkabel 2x1.00 2.2mtr | ||||
| 043 | 665383-1 | 10.80 | 12.85 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 043A | 666216-3 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 043A1 | 665865-3 | |||
| Kabeltülle 8-90 | ||||
| 044 | 682503-2 | 2.40 | 2.86 | |
| Kabeltülle 8-90 | ||||
| 044A | 682503-2 | 2.40 | 2.86 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 044A1 | 682540-6 | |||
| Schalter | ||||
| 045 | 651291-2 | 8.40 | 10.00 | |
| Drahtklemme 56/5704R * | ||||
| 045A | 652257-5 | 1.00 | 1.19 | |
| Schraube 3.5X7 | ||||
| 045B | 652008-6 | 1.00 | 1.19 | |
| Motorgehäuse | ||||
| 046 | 152811-0 | 26.40 | 31.42 | |
| Kohlebürstenhalter 5X11 A | ||||
| 046A | 644501-4 | 2.40 | 2.86 | |
| Gewindebohrer 4x18 | ||||
| 047 | 265A48-7 | 1.00 | 1.19 | |
| Typenschild | ||||
| 048 | 853170-2 | 3.60 | 4.28 | |
| Kohlebürstensatz Cb-303 | ||||
| 049 | 194996-6 | 6.00 | 7.14 | |
| Kohleburstenkappe | ||||
| 050 | 643515-0 | 1.00 | 1.19 | |
| Schraube 5x45 | ||||
| 051 | 911268-2 | 1.00 | 1.19 | |
| Grundplatte | ||||
| 052 | 168353-4 | 16.50 | 19.64 | |
| Sechskant-Sicherungsmutter 5x8 | ||||
| 053 | 252103-8 | 1.20 | 1.43 | |
| Kreuzschlitzschraube M5 | ||||
| 054 | 265075-8 | 2.40 | 2.86 | |
| Bolzen 8x24 | ||||
| 055 | 265965-5 | 2.40 | 2.86 | |
| Sicherungsscheibe 6x12mm | ||||
| 056 | 941151-9 | 1.00 | 1.19 | |
| Federscheibe 6 A | ||||
| 057 | 253903-9 | 1.00 | 1.19 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 058 | 265701-9 | |||
| Druckfeder 7 | ||||
| 059 | 231316-4 | 1.00 | 1.19 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 060 | 265701-9 | |||
| Sicherungsscheibe 6x12mm | ||||
| 061 | 941151-9 | 1.00 | 1.19 | |
| Federscheibe 6 A | ||||
| 062 | 253903-9 | 1.00 | 1.19 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 063 | 265701-9 | |||
| Unterlegscheibe 8 | ||||
| 064 | 941202-8 | 1.00 | 1.19 | |
| Unterlegscheibe 8 | ||||
| 065 | 941202-8 | 1.00 | 1.19 | |
| Gummikappe (1) | ||||
| 066 | 421746-9 | 1.20 | 1.43 | |
| Hebel | ||||
| 067 | 344989-5 | 2.40 | 2.86 | |
| Klemmplatte | ||||
| 068 | 341415-5 | 1.00 | 1.19 | |
| Schraube 4x8 | ||||
| 069 | 911109-2 | 1.00 | 1.19 | |
| MUTTER M8 | ||||
| 070 | 931402-8 | 1.00 | 1.19 | |
| Unterlegscheibe 12 | ||||
| 071 | 257243-7 | 2.40 | 2.86 | |
| Gummiring 13 | ||||
| 072 | 261115-0 | 2.40 | 2.86 | |
