Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Makita 6834'. Von hier aus können Sie alle gewünschten Teile direkt bestellen.Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert 5 bis 10 Arbeitstage. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

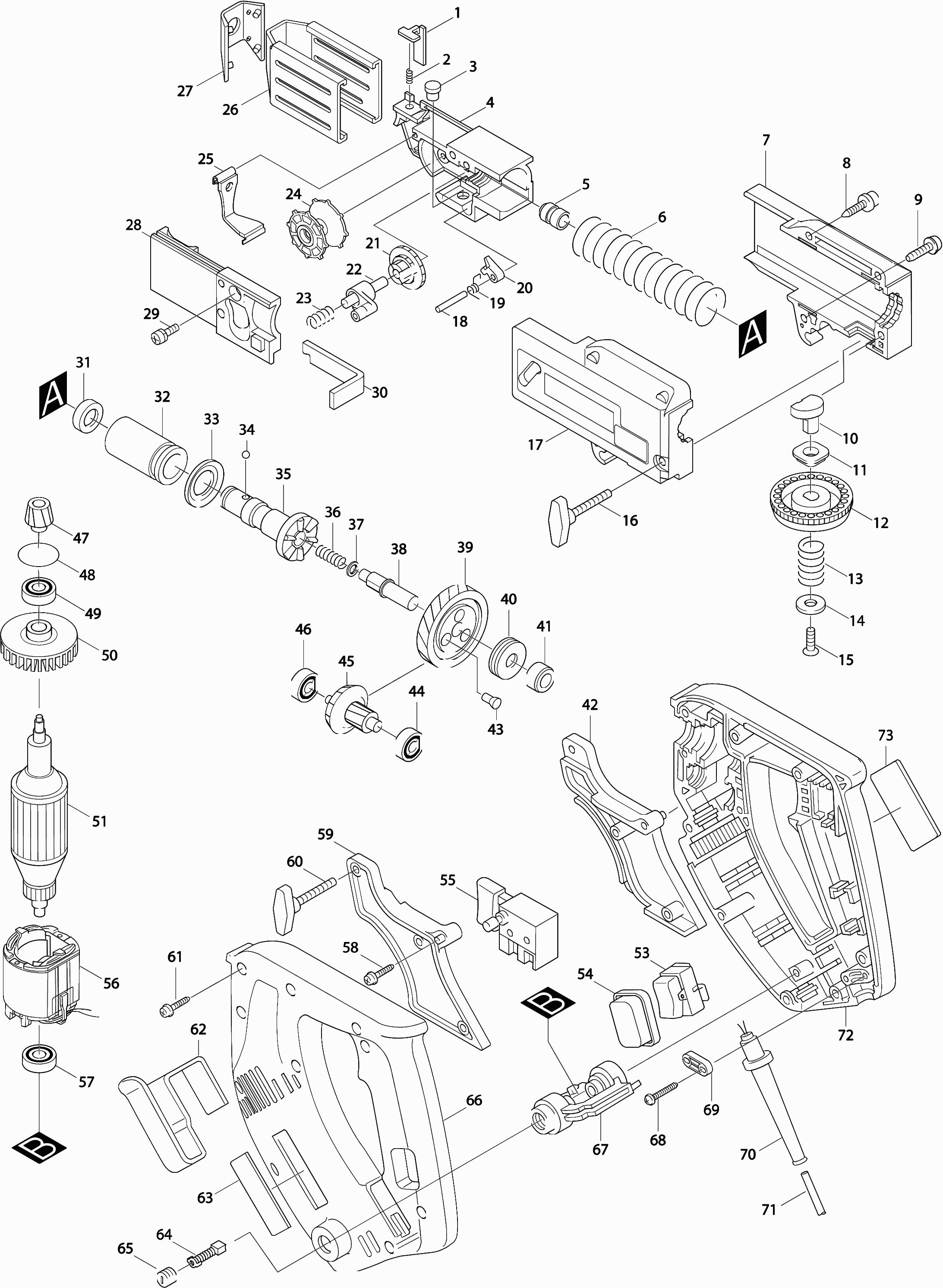

Zeichnungen der Makita 6834
Teileliste der Makita 6834
| Pos. | Beschreibung | Preis ohne MwSt | Preis inkl. MwSt | |
| Die angegebenen Preise enthalten die Mehrwertsteuer | ||||
| Bügel | ||||
| 001 | 344625-3 | 1.20 | 1.43 | |
| Druckfeder 2 | ||||
| 002 | 233211-4 | 1.00 | 1.19 | |
| Stift 6 | ||||
| 003 | 256451-7 | 2.40 | 2.86 | |
| Zuführungshaus | ||||
| 004 | 416500-4 | 4.80 | 5.71 | |
| Bus 5 6833/34/35/37 Grs A | ||||
| 005 | 257685-5 | 3.60 | 4.28 | |
| Bus 5 6833/34/35/37 Grs A | ||||
| 005A | 257685-5 | 3.60 | 4.28 | |
| Bus 5 6833/34/35/37 Grs A | ||||
| 005A1 | 257685-5 | 3.60 | 4.28 | |
| Druckfeder 21 | ||||
| 006 | 233210-6 | 2.40 | 2.86 | |
| Schraubengehäuse | ||||
| 007 | 188213-4 | 23.10 | 27.49 | |
| Schraubengehäuse | ||||
| 007-1 | 188213-4 | 23.10 | 27.49 | |
| Gewindeschraube Pt4x20 | ||||
| 008 | 266045-0 | 1.00 | 1.19 | |
| Schraube 4x12 | ||||
| 009 | 265C54-4 | 1.00 | 1.19 | |
| Einstellstift 14,5mm | ||||
| 010-1 | 310091-6 | 7.20 | 8.57 | |
| Verstellstift 17,5mm | ||||
| 010A | 310061-5 | 7.20 | 8.57 | |
| Einstellstift 14,5mm | ||||
| 010B | 310091-6 | 7.20 | 8.57 | |
| Bus 8 | ||||
| 011 | 257686-3 | 3.60 | 4.28 | |
| Knopf 42mm | ||||
| 012 | 417056-0 | 2.40 | 2.86 | |
| Knopf 42mm | ||||
| 012-1 | 417056-0 | 2.40 | 2.86 | |
| Druckfeder 12 | ||||
| 013 | 233089-5 | 1.00 | 1.19 | |
| O-Ring 11 | ||||
| 013-1 | 213105-9 | 1.00 | 1.19 | |
| Unterlegscheibe 6 | ||||
| 014 | 267117-4 | 1.20 | 1.43 | |
| Unterlegscheibe 6 6835D | ||||
| 014-1 | 267201-5 | 1.20 | 1.43 | |
| Senkschraube 4x12 | ||||
| 015 | 912117-6 | 1.00 | 1.19 | |
| Schraube 4x28 | ||||
| 016 | 265779-2 | 2.40 | 2.86 | |
| Schraube 4x28 | ||||
| 016-2 | 265779-2 | 2.40 | 2.86 | |
| Schraubengehäuse | ||||
| 017 | 188213-4 | 23.10 | 27.49 | |
| Schraubengehäuse | ||||
| 017-1 | 188213-4 | 23.10 | 27.49 | |
| Stift 3 | ||||
| 018 | 256158-5 | 1.20 | 1.43 | |
| Torsionsfeder 4 | ||||
| 019 | 231636-6 | 1.20 | 1.43 | |
| Stopper 6833 | ||||
| 020 | 310062-3 | 6.00 | 7.14 | |
| Getriebe 16 | ||||
| 021 | 226344-2 | 2.40 | 2.86 | |
| Sperrklinke Arm | ||||
| 022 | 152580-3 | 16.50 | 19.64 | |
| Druckfeder 6 | ||||
| 023 | 233212-2 | 1.00 | 1.19 | |
| Zuführungsrad | ||||
| 024 | 416518-5 | 3.60 | 4.28 | |
| Staubschutz Abdeckung | ||||
| 025 | 162201-9 | 4.80 | 5.71 | |
| Anschlagbasis | ||||
| 026 | 344628-7 | 9.60 | 11.42 | |
| Vorderkappe H45ma/h60ma/mb H45mr | ||||
| 027 | 421617-0 | 2.40 | 2.86 | |
| Vorderkappe H45ma/h60ma/mb H45mr | ||||
| 027-1 | 421617-0 | 2.40 | 2.86 | |
| Zufuhrgehäusedeckel | ||||
| 028 | 152581-1 | 8.40 | 10.00 | |
| Schraube 4X18 | ||||
| 029 | 911133-5 | 1.00 | 1.19 | |
| Platte | ||||
| 030 | 344627-9 | 8.40 | 10.00 | |
| Staubring | ||||
| 031 | 421467-3 | 1.20 | 1.43 | |
| Gleitlager 14 | ||||
| 032 | 214168-8 | 8.40 | 10.00 | |
| Gleitlager 14 | ||||
| 032A | 214168-8 | 8.40 | 10.00 | |
| Unterlegscheibe 15 | ||||
| 033 | 421618-8 | 1.00 | 1.19 | |
| Stahlkugel 3.5 | ||||
| 034 | 216040-0 | 1.00 | 1.19 | |
| Welle 6833/34/35 A | ||||
| 035 | 153741-8 | 30.80 | 36.65 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 035A | 323765-0 | |||
| Welle 6833/34/35 A | ||||
| 035A1 | 153741-8 | 30.80 | 36.65 | |
| Druckfeder 8 | ||||
| 036 | 233393-2 | 1.00 | 1.19 | |
| Druckfeder 8 | ||||
| 036-1 | 233393-2 | 1.00 | 1.19 | |
| Flache Beilagscheibe 6 | ||||
| 037 | 267277-2 | 1.00 | 1.19 | |
| Flache Beilagscheibe 6 | ||||
| 037-1 | 267277-2 | 1.00 | 1.19 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 038 | 268032-5 | |||
| Getriebe | ||||
| 039 | 153739-5 | 27.50 | 32.72 | |
| Getriebe | ||||
| 039-3 | 153739-5 | 27.50 | 32.72 | |
| Axial-Nadellager 821 | ||||
| 040 | 212042-4 | 8.40 | 10.00 | |
| Gleitlager 8 | ||||
| 041 | 214028-4 | 1.20 | 1.43 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 042 | 182984-5 | |||
| Kragenstift 4 | ||||
| 043 | 256467-2 | 1.20 | 1.43 | |
| Kragenstift 4 | ||||
| 043-1 | 256467-2 | 1.20 | 1.43 | |
| Kugellager 606Zz A | ||||
| 044 | 210137-7 | 1.20 | 1.43 | |
| Zahnrad 9-22 6834 * | ||||
| 045 | 226823-0 | 28.60 | 34.03 | |
| Kugellager 606Zz A | ||||
| 046 | 210137-7 | 1.20 | 1.43 | |
| Getriebe 15 | ||||
| 047 | 226704-8 | 16.50 | 19.64 | |
| O-Ring 24 | ||||
| 048 | 213380-7 | 1.00 | 1.19 | |
| O-Ring 24 | ||||
| 048-1 | 213380-7 | 1.00 | 1.19 | |
| Kugellager 6000llb | ||||
| 049 | 211061-7 | 8.40 | 10.00 | |
| Ventilator 55 | ||||
| 050 | 241869-5 | 3.60 | 4.28 | |
| Anker | ||||
| 051 | 517063-4 | 62.70 | 74.61 | |
| Anker | ||||
| 051A | 517063-4 | 62.70 | 74.61 | |
| Umschalter | ||||
| 053 | 651569-3 | 13.20 | 15.71 | |
| Staubkappe | ||||
| 054 | 421621-9 | 2.40 | 2.86 | |
| Schalter | ||||
| 055 | 651283-1 | 11.00 | 13.09 | |
| Feld | ||||
| 056 | 633258-2 | 23.10 | 27.49 | |
| Feld | ||||
| 056A | 633258-2 | 23.10 | 27.49 | |
| Statorfederchen Cb-7 | ||||
| 056A | 654019-7 | 1.20 | 1.43 | |
| Klemmbuchse für Statorv. 1,25mm | ||||
| 056B | 654501-6 | 0.83 | 0.99 | |
| Kugellager 627llb | ||||
| 057 | 210025-8 | 3.60 | 4.28 | |
| Kugellager 627llb | ||||
| 057-1 | 210025-8 | 3.60 | 4.28 | |
| Gewindeschraube Pt4x20 | ||||
| 058 | 266045-0 | 1.00 | 1.19 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 059 | 182984-5 | |||
| Schraube 4x28 | ||||
| 060 | 265779-2 | 2.40 | 2.86 | |
| Schraube 4x28 | ||||
| 060-2 | 265779-2 | 2.40 | 2.86 | |
| Gewindeschraube Pt4x20 | ||||
| 061 | 266045-0 | 1.00 | 1.19 | |
| Tragehaken | ||||
| 062 | 344056-6 | 11.00 | 13.09 | |
| Etikett Makita | ||||
| 063 | 819063-3 | 2.40 | 2.86 | |
| Bürstensatz CB411 RT0702C | ||||
| 064 | 195010-1 | 4.80 | 5.71 | |
| Bürstensatz CB411 RT0702C | ||||
| 064A | 195010-1 | 4.80 | 5.71 | |
| Bürstenhalterkappe | ||||
| 065 | 643550-8 | 1.20 | 1.43 | |
| Motorgehäuse Set | ||||
| 066 | 182601-7 | 24.20 | 28.80 | |
| Halterarm | ||||
| 067 | 152433-6 | 13.20 | 15.71 | |
| Gewindebohrer 4x18 | ||||
| 068 | 265A48-7 | 1.00 | 1.19 | |
| Klemmenhalterung | ||||
| 069 | 687053-2 | 1.00 | 1.19 | |
| Klemmenhalterung | ||||
| 069 | 687124-5 | 1.00 | 1.19 | |
| Kabeltülle 8-85 | ||||
| 070 | 682502-4 | 2.40 | 2.86 | |
| Netzkabel 2x1.00 2.2mtr | ||||
| 071 | 665383-1 | 10.80 | 12.85 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 071F | 666066-6 | |||
| Motorgehäuse Set | ||||
| 072 | 182601-7 | 24.20 | 28.80 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 073 | 859469-3 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 074 | 257694-4 | |||
| Vollständiges Nasenstück | ||||
| 076A | 194383-9 | 112.20 | 133.52 | |
| Vorschubnase 6833/34/35/37 A | ||||
| 076B | 192853-2 | 69.30 | 82.47 | |
