Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Makita 6842'. Von hier aus können Sie alle gewünschten Teile direkt bestellen.Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert ein bis vier Wochen. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

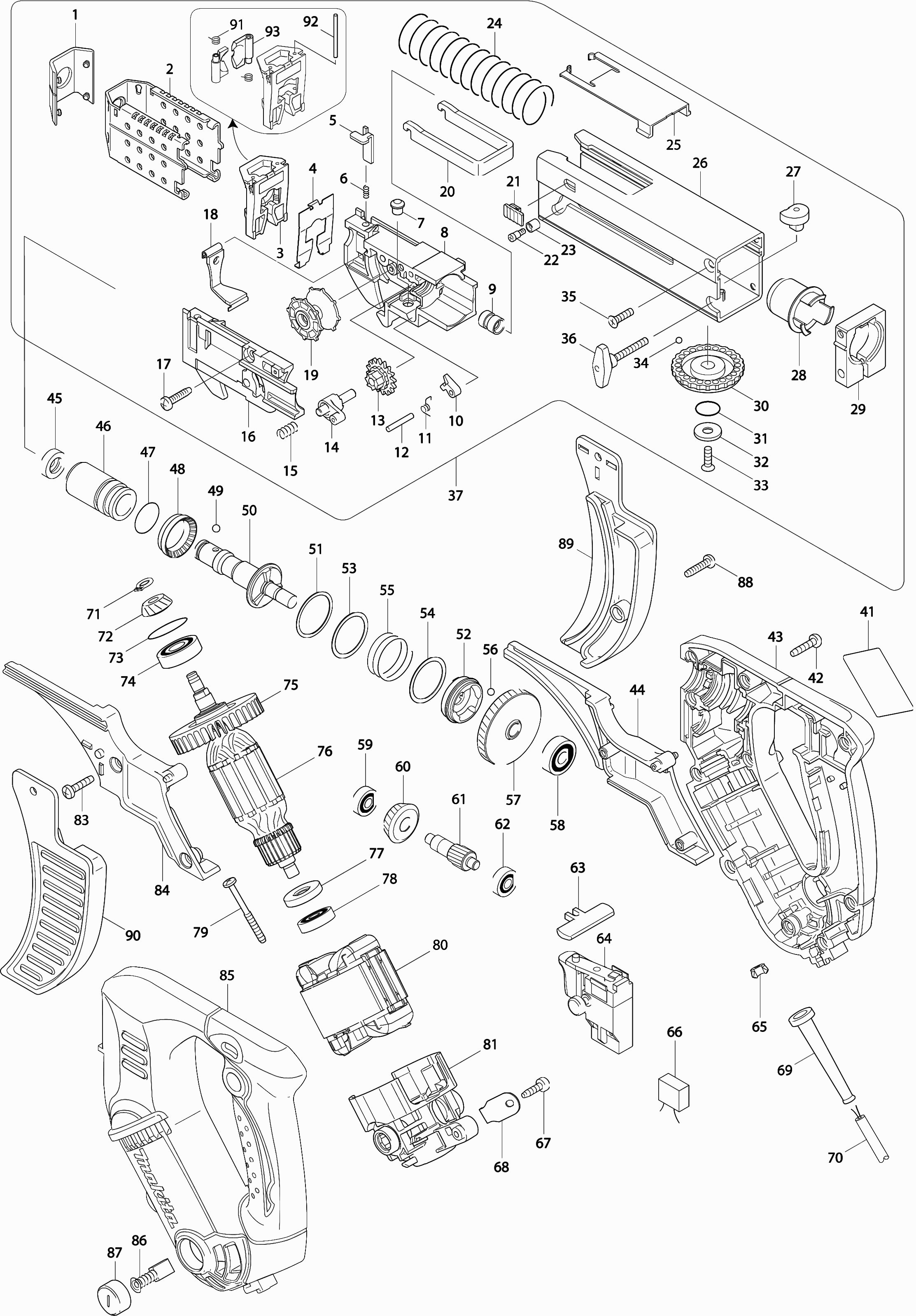

Zeichnungen der Makita 6842
Teileliste der Makita 6842
| Pos. | Beschreibung | Preis ohne MwSt | Preis inkl. MwSt | |
| Die angegebenen Preise enthalten die Mehrwertsteuer | ||||
| Nasenkappe | ||||
| 001 | 424043-2 | 2.40 | 2.86 | |
| Anschlagbasis | ||||
| 002 | 345839-7 | 8.40 | 10.00 | |
| Führungsklotz | ||||
| 003 | 140493-0 | 14.30 | 17.02 | |
| Abschirmplatte | ||||
| 004 | 346269-5 | 2.40 | 2.86 | |
| Hebel | ||||
| 005 | 345837-1 | 1.20 | 1.43 | |
| Druckfeder 2 | ||||
| 006 | 233211-4 | 1.00 | 1.19 | |
| Stift 6 | ||||
| 007 | 256451-7 | 2.40 | 2.86 | |
| Zuführungshaus | ||||
| 008 | 450107-6 | 4.80 | 5.71 | |
| Bus 5 6833/34/35/37 Grs A | ||||
| 009 | 257685-5 | 3.60 | 4.28 | |
| Stopper 6833 | ||||
| 010 | 310062-3 | 6.00 | 7.14 | |
| Torsionsfeder 4 | ||||
| 011 | 231636-6 | 1.20 | 1.43 | |
| Stift 3 | ||||
| 012 | 256158-5 | 1.20 | 1.43 | |
| Getriebe 16 | ||||
| 013 | 226344-2 | 2.40 | 2.86 | |
| Sperrrad 6842 | ||||
| 014 | 158374-4 | 16.50 | 19.64 | |
| Druckfeder 6 | ||||
| 015 | 233212-2 | 1.00 | 1.19 | |
| Zufuhrgehäusedeckel | ||||
| 016 | 158375-2 | 8.40 | 10.00 | |
| Gewindebohrer 4x18 | ||||
| 017 | 265A48-7 | 1.00 | 1.19 | |
| Staubschutz Abdeckung | ||||
| 018 | 162201-9 | 4.80 | 5.71 | |
| Zuführungsrad | ||||
| 019 | 416518-5 | 3.60 | 4.28 | |
| Bügel | ||||
| 020 | 345838-9 | 3.60 | 4.28 | |
| Sperrhebel | ||||
| 021 | 450111-5 | 1.20 | 1.43 | |
| Einstellschraube | ||||
| 022 | 265177-0 | 2.40 | 2.86 | |
| Hülse | ||||
| 023 | 257764-9 | 2.40 | 2.86 | |
| Druckfeder 23 Bfr540 | ||||
| 024 | 234031-9 | 2.40 | 2.86 | |
| Schraubengehäusedeckel | ||||
| 025 | 450114-9 | 2.40 | 2.86 | |
| Schraubengehäuse | ||||
| 026 | 158377-8 | 30.80 | 36.65 | |
| Etikett "bfr540" Nasenstück | ||||
| 026 | 816885-2 | 2.40 | 2.86 | |
| Verstellstift | ||||
| 027 | 310237-4 | 4.80 | 5.71 | |
| Isolationsbuchse | ||||
| 028 | 450110-7 | 2.40 | 2.86 | |
| Sprengring | ||||
| 029 | 318181-9 | 9.60 | 11.42 | |
| Knopf 42mm | ||||
| 030 | 417056-0 | 2.40 | 2.86 | |
| O-Ring 12 | ||||
| 031 | 213107-5 | 1.00 | 1.19 | |
| Unterlegscheibe 6 6835D | ||||
| 032 | 267201-5 | 1.20 | 1.43 | |
| Senkschraube 4x12 | ||||
| 033 | 912117-6 | 1.00 | 1.19 | |
| Stahlkugel 3.5 | ||||
| 034 | 216040-0 | 1.00 | 1.19 | |
| Senkschraube 4x12 | ||||
| 035 | 912117-6 | 1.00 | 1.19 | |
| Schraube 4x28 | ||||
| 036 | 265779-2 | 2.40 | 2.86 | |
| Komplettes Nasenstück 55 | ||||
| 037 | 195184-8 | 146.44 | 174.26 | |
| Typenschild | ||||
| 041 | 863779-2 | 3.60 | 4.28 | |
| Gewindeschraube Pt4x20 | ||||
| 042 | 266045-0 | 1.00 | 1.19 | |
| Motorgehäuse | ||||
| 043 | 188305-9 | 30.80 | 36.65 | |
| Schraubendreher-Set | ||||
| 044 | 188303-3 | 7.20 | 8.57 | |
| Staubring | ||||
| 045 | 421467-3 | 1.20 | 1.43 | |
| Gleitlager 14 | ||||
| 046 | 214173-5 | 4.80 | 5.71 | |
| O-Ring 18 | ||||
| 047 | 213262-3 | 1.20 | 1.43 | |
| Unterlegscheibe | ||||
| 048 | 421927-5 | 1.20 | 1.43 | |
| Stahlkugel 3.5 | ||||
| 049 | 216040-0 | 1.00 | 1.19 | |
| As 6842 | ||||
| 050 | 324808-1 | 22.00 | 26.18 | |
| Unterlegscheibe 26 | ||||
| 051 | 267332-0 | 1.00 | 1.19 | |
| Kupplungsplatte C Bfr540 | ||||
| 052 | 223169-5 | 16.50 | 19.64 | |
| Unterlegscheibe 25 | ||||
| 053 | 267331-2 | 1.20 | 1.43 | |
| Unterlegscheibe 25 | ||||
| 054 | 267331-2 | 1.20 | 1.43 | |
| Druckfeder 25 | ||||
| 055 | 234017-3 | 2.40 | 2.86 | |
| Stahlkugel 4 | ||||
| 056 | 216008-6 | 1.00 | 1.19 | |
| Zahnrad 57 | ||||
| 057 | 226658-9 | 24.20 | 28.80 | |
| Kugellager | ||||
| 058 | 211034-0 | 3.60 | 4.28 | |
| Kugellager 606Zz A | ||||
| 059 | 210137-7 | 1.20 | 1.43 | |
| Zahnrad 22 | ||||
| 060 | 227528-5 | 15.40 | 18.33 | |
| Getriebe 13 | ||||
| 061 | 226668-6 | 8.40 | 10.00 | |
| Kugellager 606Zz A | ||||
| 062 | 210137-7 | 1.20 | 1.43 | |
| L/r verstellhebel | ||||
| 063 | 419304-3 | 2.40 | 2.86 | |
| Schalter | ||||
| 064 | 650590-9 | 13.20 | 15.71 | |
| Vierkantmutter M5 | ||||
| 065 | 252045-6 | 1.20 | 1.43 | |
| Kondensator | ||||
| 066 | 645253-0 | 4.80 | 5.71 | |
| Blechschraube 4x14 mm GA9070Y A | ||||
| 067 | 265B74-2 | 1.00 | 1.19 | |
| Blechschraube 4X14 Ga7020 A | ||||
| 067 | 266385-6 | 0.83 | 0.99 | |
| Zugentlastung | ||||
| 068 | 687169-3 | 1.00 | 1.19 | |
| Kabeltülle 8-110 | ||||
| 069 | 682559-5 | 1.20 | 1.43 | |
| Netzkabel 2x1.50 4.0mtr | ||||
| 070 | 695123-3 | 22.00 | 26.18 | |
| Sicherungsring S-6 | ||||
| 071 | 961002-0 | 1.00 | 1.19 | |
| Getriebe 15 | ||||
| 072 | 227527-7 | 13.20 | 15.71 | |
| O-Ring 24 | ||||
| 073 | 213380-7 | 1.00 | 1.19 | |
| Kugellager 6000llb | ||||
| 074 | 211061-7 | 8.40 | 10.00 | |
| Ventilator 55 | ||||
| 075 | 241869-5 | 3.60 | 4.28 | |
| Anker | ||||
| 076 | 515713-5 | 46.20 | 54.98 | |
| Isolierring | ||||
| 077 | 681652-2 | 1.00 | 1.19 | |
| Kugellager 607llb | ||||
| 078 | 211021-9 | 4.80 | 5.71 | |
| Schneidschraube 4x45 | ||||
| 079 | 266069-6 | 1.20 | 1.43 | |
| Feld | ||||
| 080 | 639372-2 | 29.70 | 35.34 | |
| Klemmbuchse für Statorv. 1,25mm | ||||
| 080A | 654501-6 | 0.83 | 0.99 | |
| Statorfeder Cb 9 | ||||
| 080B | 654018-9 | 1.20 | 1.43 | |
| Kohlebürste/Lagerschale 6842 | ||||
| 081 | 158380-9 | 12.10 | 14.40 | |
| Gewindebohrer 4x18 | ||||
| 083 | 265A48-7 | 1.00 | 1.19 | |
| Schraubendreher-Set | ||||
| 084 | 188303-3 | 7.20 | 8.57 | |
| Motorgehäuse | ||||
| 085 | 188305-9 | 30.80 | 36.65 | |
| Bürstensatz CB411 RT0702C | ||||
| 086 | 195010-1 | 4.80 | 5.71 | |
| Bürstenkappendeckel Dh50mb | ||||
| 087 | 643928-5 | 1.20 | 1.43 | |
| Gewindebohrer 4x18 | ||||
| 088 | 265A48-7 | 1.00 | 1.19 | |
| Schraubenbandführung | ||||
| 089 | 188310-6 | 6.00 | 7.14 | |
| Schraubenbandführung | ||||
| 090 | 188310-6 | 6.00 | 7.14 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 091 | 233516-2 | |||
| Stift 2 | ||||
| 092 | 268188-4 | 1.00 | 1.19 | |
| Anschlag | ||||
| 093 | 310236-6 | 3.60 | 4.28 | |
