Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Makita 9059S'. Von hier aus können Sie alle gewünschten Teile direkt bestellen. Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert ein bis vier Wochen. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

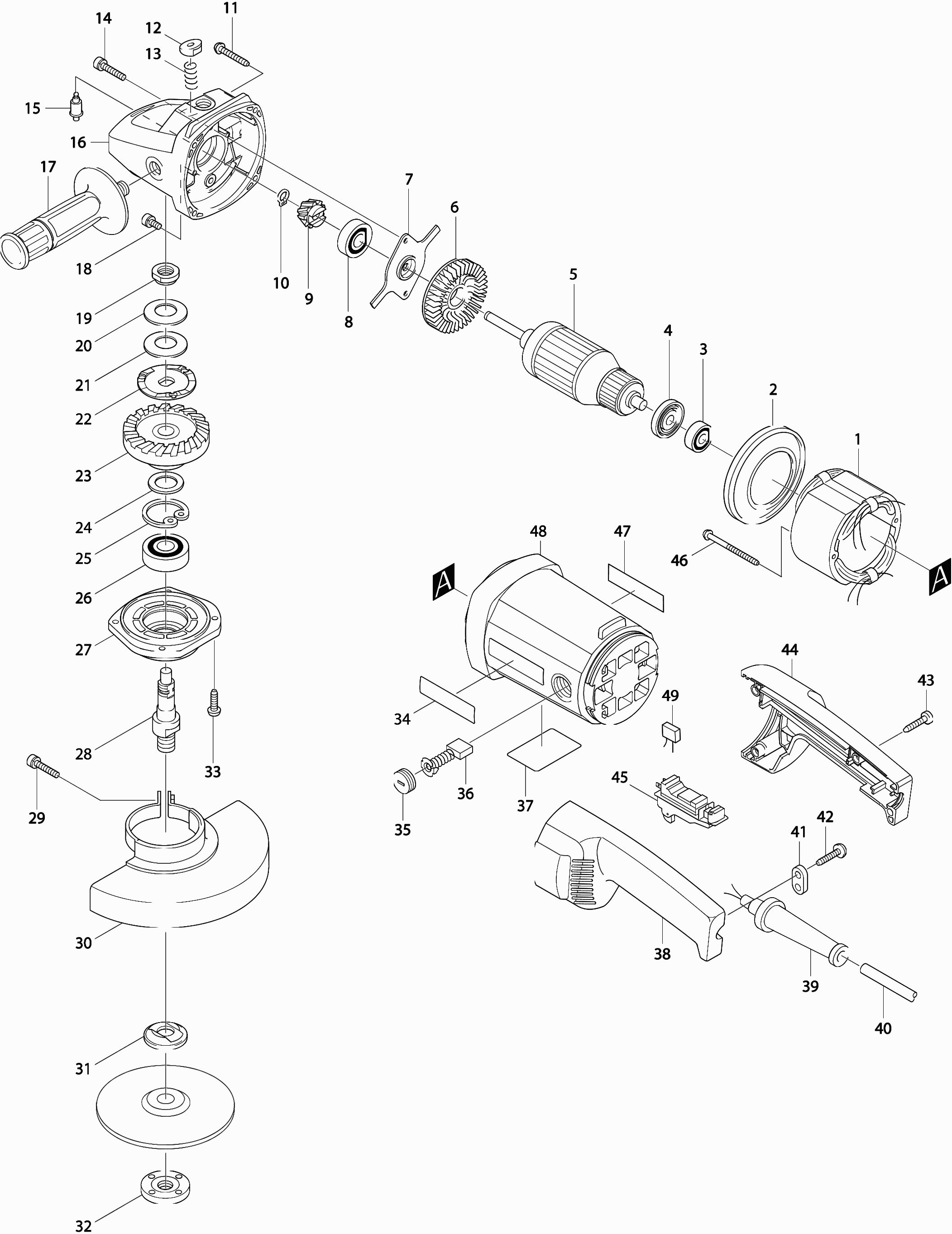

Zeichnungen der Makita 9059S
Teileliste der Makita 9059S
| Pos. | Beschreibung | Preis ohne MwSt | Preis inkl. MwSt | |
| Die angegebenen Preise enthalten die Mehrwertsteuer | ||||
| Feld | ||||
| 001 | 526053-6 | 70.59 | 84.00 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 002 | 416131-9 | |||
| Kugellager 6200llb | ||||
| 003 | 211066-7 | 4.58 | 5.45 | |
| Isolierring | ||||
| 004 | 681630-2 | 1.43 | 1.70 | |
| Anker | ||||
| 005 | 516713-8 | 95.74 | 113.93 | |
| Lüfter 80 | ||||
| 006 | 241908-1 | 2.80 | 3.33 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 007 | 285832-8 | |||
| Kugellager 6301llb | ||||
| 008 | 211132-0 | 9.52 | 11.33 | |
| Zahnrad 12 | ||||
| 009 | 226740-4 | 26.11 | 31.07 | |
| Sicherungsring S-9 | ||||
| 010 | 961005-4 | 0.83 | 0.99 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 011 | 266012-5 | |||
| Stiftkappe 9047 Serie | ||||
| 012 | 416132-7 | 0.83 | 0.99 | |
| Druckfeder 12 | ||||
| 013 | 233031-6 | 0.83 | 0.99 | |
| Bolzen 5x25 | ||||
| 014 | 266129-4 | 0.83 | 0.99 | |
| Sperrstift 6 | ||||
| 015 | 256445-2 | 2.16 | 2.57 | |
| Getriebegehaeuse | ||||
| 016 | 151859-9 | 18.76 | 22.32 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 017 | 152539-0 | |||
| Innensechskantschraube 5x10 | ||||
| 018 | 265976-0 | 1.21 | 1.44 | |
| Mutter M15-23 | ||||
| 019 | 252425-6 | 3.83 | 4.56 | |
| Halteplatte | ||||
| 020 | 232163-6 | 1.72 | 2.05 | |
| Halteplatte | ||||
| 021 | 232163-6 | 1.72 | 2.05 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 022 | 267725-1 | |||
| Getriebe 53 | ||||
| 023 | 226739-9 | 84.94 | 101.08 | |
| Unterlegscheibe 15 | ||||
| 024 | 267167-9 | 0.83 | 0.99 | |
| Sicherungsring | ||||
| 025 | 257998-4 | 0.83 | 0.99 | |
| Kugellager 6203dw | ||||
| 026 | 211278-2 | 9.52 | 11.33 | |
| Lagergehäuse | ||||
| 027 | 316855-6 | 12.58 | 14.97 | |
| Gelenkwelle (a) | ||||
| 028 | 322902-3 | 18.76 | 22.32 | |
| Kreuzschlitzschraube 8x25 | ||||
| 029 | 265050-4 | 0.83 | 0.99 | |
| Schutzabdeckung 230mm | ||||
| 030 | 165216-5 | 10.81 | 12.86 | |
| Binnenflens "super" | ||||
| 031 | 192227-7 | 16.73 | 19.91 | |
| Sluitmoer M14x45mm | ||||
| 032 | 224554-5 | 3.73 | 4.44 | |
| Schraube 5X18 | ||||
| 033 | 911230-7 | 0.83 | 0.99 | |
| Bürstenhalterkappe | ||||
| 035 | 643700-5 | 1.01 | 1.20 | |
| Kohlebürstensatz Cb-204 | ||||
| 036 | 191957-7 | 11.16 | 13.28 | |
| Griffsatz 9047 Serie | ||||
| 038 | 182842-5 | 10.81 | 12.86 | |
| Kabeltülle 12-90 | ||||
| 039 | 682506-6 | 0.83 | 0.99 | |
| Netzkabel 2x1.50 4.0mtr | ||||
| 040 | 695123-3 | 21.70 | 25.82 | |
| Klemmenhalterung | ||||
| 041 | 687053-2 | 0.83 | 0.99 | |
| Gewindebohrer 4x18 | ||||
| 042 | 265A48-7 | 0.90 | 1.07 | |
| Selbstschneidende Schraube 4x25 | ||||
| 043 | 265999-8 | 0.83 | 0.99 | |
| Griffsatz 9047 Serie | ||||
| 044 | 182842-5 | 10.81 | 12.86 | |
| Sicherheitsschalter | ||||
| 045 | 651179-6 | 43.02 | 51.19 | |
| Gewindeschneidender Pt 5x75 | ||||
| 046 | 266059-9 | 1.27 | 1.51 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 048 | 159952-3 | |||
| Kohlekasten Zsb | ||||
| 048A | 643707-1 | 4.08 | 4.86 | |
| Anlaufwiderstand Ga7020/40S A | ||||
| 050 | 646788-4 | 4.97 | 5.91 | |
