Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Makita 9402'. Von hier aus können Sie alle gewünschten Teile direkt bestellen.Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert 5 bis 10 Arbeitstage. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

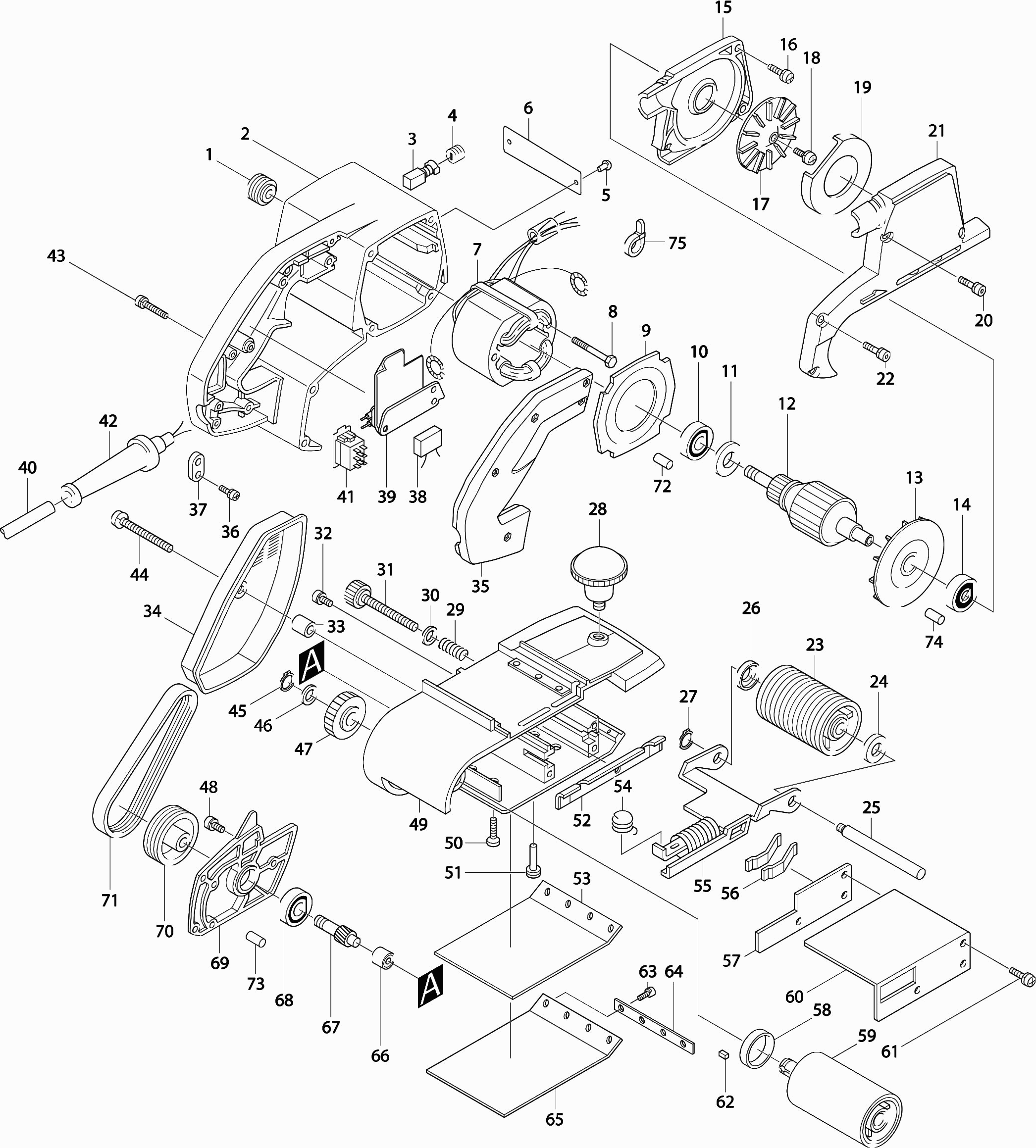

Zeichnungen der Makita 9402
Teileliste der Makita 9402
| Pos. | Beschreibung | Preis ohne MwSt | Preis inkl. MwSt | |
| Die angegebenen Preise enthalten die Mehrwertsteuer | ||||
| Riemen-Scheibe 6-24l | ||||
| 001 | 222012-5 | 7.20 | 8.57 | |
| Riemen-Scheibe 6-24l | ||||
| 001-1 | 222012-5 | 7.20 | 8.57 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 002 | 157148-0 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 002-1 | 157148-0 | |||
| Kohlebürstenset CB-153 | ||||
| 003 | 194985-1 | 4.80 | 5.71 | |
| Kohlebürstenset CB-153 | ||||
| 003-1 | 194985-1 | 4.80 | 5.71 | |
| Bürstenhalterkappe | ||||
| 004 | 643650-4 | 1.20 | 1.43 | |
| Bürstenhalterkappe | ||||
| 004-1 | 643650-4 | 1.20 | 1.43 | |
| Niete 0,5 | ||||
| 005 | 953106-2 | 1.00 | 1.19 | |
| Typenschild | ||||
| 006-1 | 850176-1 | 3.60 | 4.28 | |
| Feld | ||||
| 007 | 524723-1 | 55.40 | 65.93 | |
| Feld | ||||
| 007C | 524723-1 | 55.40 | 65.93 | |
| Feld | ||||
| 008 | 911270-5 | 1.00 | 1.19 | |
| Feld | ||||
| 008-1 | 911270-5 | 1.00 | 1.19 | |
| Zwischenplatte | ||||
| 009 | 411143-7 | 2.40 | 2.86 | |
| Kugellager 6200llb | ||||
| 010 | 211066-7 | 4.80 | 5.71 | |
| Isolierring | ||||
| 011 | 681635-2 | 1.20 | 1.43 | |
| Isolierring | ||||
| 011-3 | 681635-2 | 1.20 | 1.43 | |
| Anker | ||||
| 012 | 514205-1 | 93.50 | 111.26 | |
| Anker | ||||
| 012C | 514205-1 | 93.50 | 111.26 | |
| Lüfter 90 | ||||
| 013 | 241806-9 | 6.00 | 7.14 | |
| Kugellager 6200llb | ||||
| 014 | 211066-7 | 4.80 | 5.71 | |
| Kugellager 6200dw | ||||
| 014-1 | 211087-9 | 8.40 | 10.00 | |
| Staubabzugsplatte | ||||
| 015 | 151177-5 | 58.30 | 69.38 | |
| Staubabzugsplatte | ||||
| 015-1 | 151177-5 | 58.30 | 69.38 | |
| Schraube 5X18 | ||||
| 016 | 911230-7 | 1.20 | 1.43 | |
| Impeller 74 | ||||
| 017 | 241611-4 | 6.00 | 7.14 | |
| Schraube 5x12 | ||||
| 018 | 911211-1 | 1.00 | 1.19 | |
| Schraube 5x12 | ||||
| 018 | 911213-7 | 1.00 | 1.19 | |
| Luftleitfaden | ||||
| 019 | 343166-6 | 2.40 | 2.86 | |
| Schraube 5x25 | ||||
| 020 | 911241-2 | 1.00 | 1.19 | |
| Schraube 5x25 | ||||
| 020 | 911243-8 | 1.00 | 1.19 | |
| Staubschutzabdeckung | ||||
| 021 | 315772-7 | 45.10 | 53.67 | |
| Staubschutzabdeckung | ||||
| 021-1 | 315772-7 | 45.10 | 53.67 | |
| Schraube 5x25 | ||||
| 022 | 911243-8 | 1.00 | 1.19 | |
| Schraube 5x25 | ||||
| 022-1 | 911241-2 | 1.00 | 1.19 | |
| Spannrolle | ||||
| 023 | 152103-7 | 41.80 | 49.74 | |
| Gleitlager 12 | ||||
| 023A | 214101-0 | 3.60 | 4.28 | |
| Scheibenunterlegscheibe M12 | ||||
| 024 | 253922-5 | 1.00 | 1.19 | |
| Spannrolle | ||||
| 025 | 325108-2 | 9.60 | 11.42 | |
| Scheibenunterlegscheibe M12 | ||||
| 026 | 253922-5 | 1.00 | 1.19 | |
| Sicherungsring S-12 | ||||
| 027 | 961052-5 | 1.00 | 1.19 | |
| Knopf 55 | ||||
| 028 | 271207-7 | 7.20 | 8.57 | |
| Druckfeder 9 | ||||
| 029 | 231110-4 | 1.00 | 1.19 | |
| Unterlegscheibe 8 | ||||
| 030 | 941202-8 | 1.00 | 1.19 | |
| Sperrschraube M8x72 | ||||
| 031 | 251821-5 | 4.80 | 5.71 | |
| Schraube 5x16 | ||||
| 032 | 911221-8 | 1.00 | 1.19 | |
| Buchse 6 | ||||
| 033 | 257504-5 | 2.40 | 2.86 | |
| Bildschirmabdeckung | ||||
| 034 | 343165-8 | 19.80 | 23.56 | |
| Handgriffabdeckung | ||||
| 035 | 411142-9 | 9.60 | 11.42 | |
| Schraube 4X18 | ||||
| 036 | 911133-5 | 1.00 | 1.19 | |
| Schraube 4X18 | ||||
| 036-1 | 911133-5 | 1.00 | 1.19 | |
| Klemmenhalterung | ||||
| 037 | 687001-1 | 1.00 | 1.19 | |
| Klemmenhalterung | ||||
| 037A1 | 687001-1 | 1.00 | 1.19 | |
| Klemmenhalterung | ||||
| 037A2 | 687031-2 | 1.00 | 1.19 | |
| Kondensator 0,1uf | ||||
| 038-1 | 645105-5 | 3.60 | 4.28 | |
| Schalter Sw-02 | ||||
| 039 | 651017-2 | 16.50 | 19.64 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 039-1 | 651018-0 | |||
| Netzkabel 2x1.50 4.0mtr | ||||
| 040 | 695123-3 | 22.00 | 26.18 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 040C1 | 666226-0 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 040C2 | 665883-1 | |||
| Schalter Sw-46 | ||||
| 041 | 651557-0 | 19.80 | 23.56 | |
| Schalter Sw-46 | ||||
| 041-1 | 651557-0 | 19.80 | 23.56 | |
| Kabeltülle 10-85 | ||||
| 042 | 682504-0 | 2.40 | 2.86 | |
| Kabeltülle 8-85 | ||||
| 042A | 682502-4 | 2.40 | 2.86 | |
| Kabeltülle 9.3-85 | ||||
| 042A1 | 682516-3 | 1.20 | 1.43 | |
| Schraube 4x30 | ||||
| 043 | 911158-9 | 1.00 | 1.19 | |
| Schraube 5x40 | ||||
| 044 | 911263-2 | 1.00 | 1.19 | |
| Sicherungsring S-12 | ||||
| 045 | 961052-5 | 1.00 | 1.19 | |
| Dünne Unterlegscheibe 12 | ||||
| 046 | 253312-2 | 1.00 | 1.19 | |
| Dünne Unterlegscheibe 12 | ||||
| 046-1 | 253312-2 | 1.00 | 1.19 | |
| Zahnrad 42 | ||||
| 047 | 221194-0 | 13.20 | 15.71 | |
| Schraube 5x16 | ||||
| 048 | 911221-8 | 1.00 | 1.19 | |
| Schraube 5x16 | ||||
| 048-1 | 911221-8 | 1.00 | 1.19 | |
| Rahmen | ||||
| 049 | 156226-3 | 161.70 | 192.42 | |
| Gleitlager 12 | ||||
| 049A | 214101-0 | 3.60 | 4.28 | |
| Senkschraube 5x18 | ||||
| 050 | 912227-9 | 1.00 | 1.19 | |
| Stützstift | ||||
| 051 | 325109-0 | 2.40 | 2.86 | |
| Verschleißstreifen | ||||
| 052 | 155885-0 | 4.80 | 5.71 | |
| Verschleißstreifen | ||||
| 052-1 | 155885-0 | 4.80 | 5.71 | |
| Korkplatte | ||||
| 053 | 421093-8 | 3.60 | 4.28 | |
| Torsionsfeder 18 | ||||
| 054 | 231520-5 | 1.20 | 1.43 | |
| Spannrollenarm | ||||
| 055 | 163039-5 | 16.50 | 19.64 | |
| Blattfeder | ||||
| 056 | 232029-0 | 1.20 | 1.43 | |
| Gleichgewichtsplatte | ||||
| 057 | 341195-3 | 3.60 | 4.28 | |
| Scheibenunterlegscheibe M12 | ||||
| 058 | 253922-5 | 1.00 | 1.19 | |
| Antriebsrolle | ||||
| 059 | 151346-8 | 48.40 | 57.60 | |
| Antriebsrolle | ||||
| 059A | 151346-8 | 48.40 | 57.60 | |
| Schutz | ||||
| 060 | 342331-4 | 4.80 | 5.71 | |
| Schraube 5X18 | ||||
| 061 | 911230-7 | 1.20 | 1.43 | |
| Federkeil 4 | ||||
| 062 | 254202-2 | 1.00 | 1.19 | |
| Schraube 4X10 | ||||
| 063 | 911111-5 | 1.00 | 1.19 | |
| Schraube 4x12 | ||||
| 063 | 911116-5 | 1.00 | 1.19 | |
| Stützstreifen | ||||
| 064 | 341079-5 | 1.20 | 1.43 | |
| Kohlenstoffplatte | ||||
| 065 | 423029-3 | 4.80 | 5.71 | |
| Nadellager 810 | ||||
| 066 | 212003-4 | 4.80 | 5.71 | |
| Getriebe 10 | ||||
| 067 | 221193-2 | 13.20 | 15.71 | |
| Kugellager 6200llb | ||||
| 068 | 211066-7 | 4.80 | 5.71 | |
| Getriebeabdeckung | ||||
| 069 | 312549-1 | 16.50 | 19.64 | |
| Getriebeabdeckung | ||||
| 069-1 | 312549-1 | 16.50 | 19.64 | |
| Riemenscheibe 6-55.7 | ||||
| 070 | 222038-7 | 15.40 | 18.33 | |
| V-Riemen 6-355 | ||||
| 071 | 225021-3 | 16.50 | 19.64 | |
| V-Riemen 6-355 | ||||
| 071-2 | 225021-3 | 16.50 | 19.64 | |
| Gummistift 4 | ||||
| 072 | 263002-9 | 1.00 | 1.19 | |
| Gummistift 4 | ||||
| 073 | 263002-9 | 1.00 | 1.19 | |
| Gummistift 4 | ||||
| 074 | 263002-9 | 1.00 | 1.19 | |
| Schlauchband, Cm9uby | ||||
| 075 | 687010-0 | 1.00 | 1.19 | |
