Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Makita 9404'. Von hier aus können Sie alle gewünschten Teile direkt bestellen.Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert 5 bis 10 Arbeitstage. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

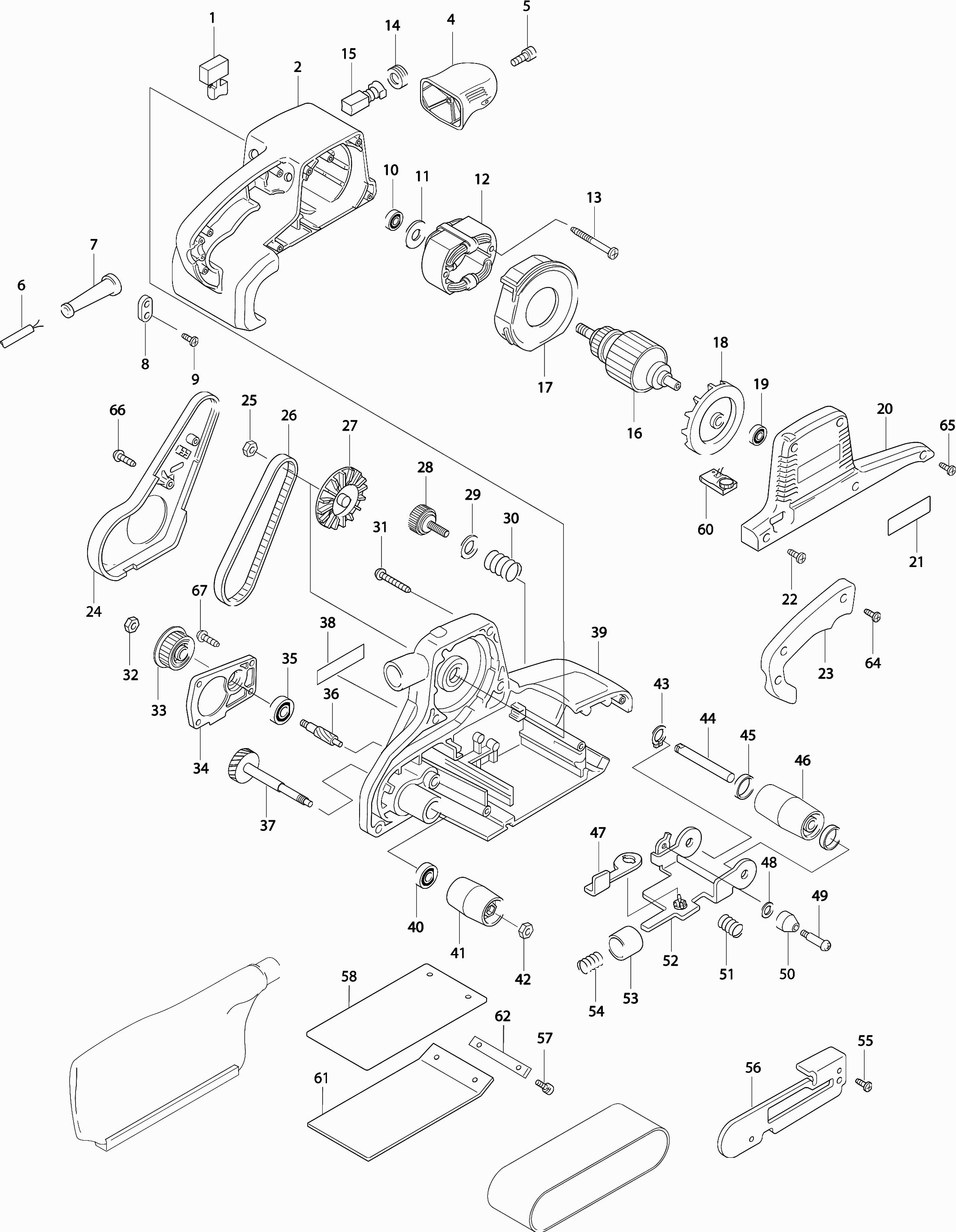

Zeichnungen der Makita 9404
Teileliste der Makita 9404
| Pos. | Beschreibung | Preis ohne MwSt | Preis inkl. MwSt | |
| Die angegebenen Preise enthalten die Mehrwertsteuer | ||||
| Schalter | ||||
| 001 | 650230-9 | 9.60 | 11.42 | |
| Motorgehäuse | ||||
| 002 | 151743-8 | 34.10 | 40.58 | |
| Vorderer Griff | ||||
| 004 | 417049-7 | 4.80 | 5.71 | |
| Gewindeschraube Pt 5x30 | ||||
| 005 | 266173-1 | 1.00 | 1.19 | |
| Netzkabel 2x1.50 4.0mtr | ||||
| 006 | 695123-3 | 22.00 | 26.18 | |
| Kabeltülle 8-90 | ||||
| 007 | 682503-2 | 2.40 | 2.86 | |
| Klemmenhalterung | ||||
| 008 | 687053-2 | 1.00 | 1.19 | |
| Klemmenhalterung | ||||
| 008 | 687124-5 | 1.00 | 1.19 | |
| Gewindebohrer 4x18 | ||||
| 009 | 265A48-7 | 1.00 | 1.19 | |
| Kugellager 6000ddw | ||||
| 010 | 211088-7 | 10.00 | 11.90 | |
| Kugellager 6000DDW A | ||||
| 010 | 210315-9 | 6.00 | 7.14 | |
| Isolierring | ||||
| 011 | 681649-1 | 1.20 | 1.43 | |
| Feld 9903 | ||||
| 012 | 523404-4 | 41.80 | 49.74 | |
| Statorfeder Cb5 | ||||
| 012A | 654020-2 | 1.20 | 1.43 | |
| Klemmbuchse für Statorv. 2mm | ||||
| 012B | 654502-4 | 1.00 | 1.19 | |
| Metallschraube M5x45mm | ||||
| 013 | 266037-9 | 1.00 | 1.19 | |
| Kohleburstenkappe | ||||
| 014 | 643515-0 | 1.00 | 1.19 | |
| Kohlebürstensatz Cb-303 | ||||
| 015 | 194996-6 | 6.00 | 7.14 | |
| Anker | ||||
| 016 | 513339-7 | 72.60 | 86.39 | |
| Zwischenplatte | ||||
| 017 | 417050-2 | 2.40 | 2.86 | |
| Lüfter 75 | ||||
| 018 | 240026-2 | 3.60 | 4.28 | |
| Kugellager 627ddw | ||||
| 019 | 210045-2 | 3.60 | 4.28 | |
| Motorhausabdeckung | ||||
| 020 | 417048-9 | 10.80 | 12.85 | |
| Gewindebohrer 4x18 | ||||
| 022 | 265A48-7 | 1.00 | 1.19 | |
| Griffabdeckung | ||||
| 023 | 417051-0 | 6.00 | 7.14 | |
| Riemenschutz Sb10v2 | ||||
| 024 | 417052-8 | 3.60 | 4.28 | |
| Sechskantmutter 6x10 | ||||
| 025 | 252153-3 | 1.00 | 1.19 | |
| V-Riemen 6-330 | ||||
| 026 | 225084-9 | 4.80 | 5.71 | |
| Impeller 76 | ||||
| 027 | 241663-5 | 22.00 | 26.18 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 028 | 251815-0 | |||
| Unterlegscheibe 16 A | ||||
| 029 | 267323-1 | 1.00 | 1.19 | |
| Druckfeder 16 A | ||||
| 030 | 232573-7 | 1.00 | 1.19 | |
| Selbstschneidende Schraube Pt4x30 | ||||
| 031 | 266050-7 | 1.00 | 1.19 | |
| MUTTER M8 | ||||
| 032 | 931402-8 | 1.00 | 1.19 | |
| Riemenscheibe 9,5x46,0 | ||||
| 033 | 222156-1 | 8.40 | 10.00 | |
| Getriebedeckel | ||||
| 034 | 317273-1 | 9.60 | 11.42 | |
| Kugellager 629ddw | ||||
| 035 | 211092-6 | 4.80 | 5.71 | |
| Getriebe 10 | ||||
| 036 | 226520-8 | 11.00 | 13.09 | |
| Zahnrad 39 | ||||
| 037 | 151755-1 | 16.50 | 19.64 | |
| Rahmen | ||||
| 039 | 151748-8 | 100.10 | 119.12 | |
| Nadellager 810 | ||||
| 039A | 212043-2 | 3.60 | 4.28 | |
| Gleitlager Spannrolle 12 | ||||
| 039B | 214116-7 | 1.20 | 1.43 | |
| Platte | ||||
| 039C | 344828-9 | 1.20 | 1.43 | |
| Kugellager 6000ddw | ||||
| 040 | 211088-7 | 10.00 | 11.90 | |
| Kugellager 6000DDW A | ||||
| 040 | 210315-9 | 6.00 | 7.14 | |
| Antriebsrolle | ||||
| 041 | 162217-4 | 20.90 | 24.87 | |
| Sechskantmutter 8x13 | ||||
| 042 | 252154-1 | 1.20 | 1.43 | |
| Sicherungsring S-12 | ||||
| 043 | 961052-5 | 1.00 | 1.19 | |
| Vorderachse | ||||
| 044 | 323932-7 | 4.80 | 5.71 | |
| Scheibenunterlegscheibe M12 | ||||
| 045 | 253922-5 | 1.00 | 1.19 | |
| Spannrolle | ||||
| 046 | 151754-3 | 26.40 | 31.42 | |
| Gleitlager Spannrolle 12 | ||||
| 046A | 214116-7 | 1.20 | 1.43 | |
| Schwammgummi 42-42 | ||||
| 046B | 424614-5 | 1.00 | 1.19 | |
| Hebel | ||||
| 047 | 344823-9 | 3.60 | 4.28 | |
| Tassenring | ||||
| 048 | 267731-6 | 1.20 | 1.43 | |
| Bürstenschraube M4 | ||||
| 049 | 265059-6 | 1.20 | 1.43 | |
| Führung | ||||
| 050 | 416417-1 | 1.20 | 1.43 | |
| Druckfeder 7 | ||||
| 051 | 233249-9 | 1.00 | 1.19 | |
| Spannarm | ||||
| 052 | 151745-4 | 17.60 | 20.94 | |
| Tassenring 17 | ||||
| 053 | 267746-3 | 2.40 | 2.86 | |
| Druckfeder 12 | ||||
| 054 | 233250-4 | 1.00 | 1.19 | |
| Schraube 4x14 | ||||
| 055 | 911121-2 | 1.00 | 1.19 | |
| Schutz | ||||
| 056 | 344822-1 | 11.00 | 13.09 | |
| Schraube 4x12 | ||||
| 057 | 911116-5 | 1.00 | 1.19 | |
| Korkplatte | ||||
| 058 | 423314-4 | 3.60 | 4.28 | |
| Drehzahlsteuereinheit | ||||
| 060 | 631380-9 | 20.90 | 24.87 | |
| Kohlenstoffplatte | ||||
| 061 | 423317-8 | 8.40 | 10.00 | |
| Stützstreifen | ||||
| 062 | 344849-1 | 1.20 | 1.43 | |
| Gewindebohrer 4x18 | ||||
| 064 | 265A48-7 | 1.00 | 1.19 | |
| Gewindeschneidschraube Ct 4x16 | ||||
| 065 | 266034-5 | 1.00 | 1.19 | |
| Schraube 4x14 | ||||
| 066 | 911121-2 | 1.00 | 1.19 | |
| Schraube 4x14 | ||||
| 067 | 911121-2 | 1.00 | 1.19 | |
