Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Makita 9542'. Von hier aus können Sie alle gewünschten Teile direkt bestellen. Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert ein bis vier Wochen. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

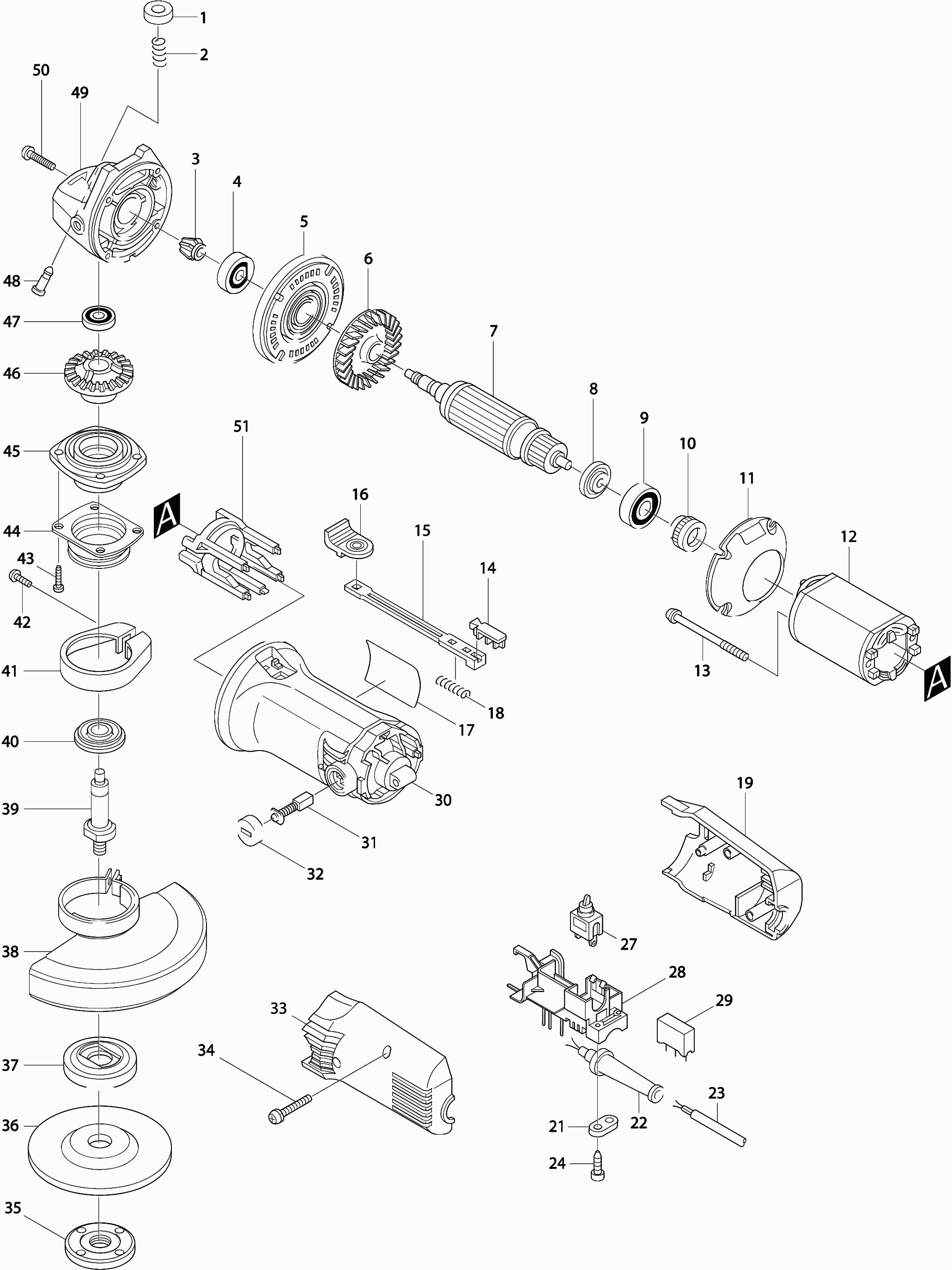

Zeichnungen der Makita 9542
Teileliste der Makita 9542
| Pos. | Beschreibung | Preis ohne MwSt | Preis inkl. MwSt | |
| Die angegebenen Preise enthalten die Mehrwertsteuer | ||||
| Druckknopf | ||||
| 001 | 415301-7@141 | 5.09 | 6.06 | |
| Drukveer 8 | ||||
| 002 | 233072-2@141 | 0.83 | 0.99 | |
| Tandwiel 10 | ||||
| 003 | 226712-9@141 | 24.88 | 29.61 | |
| Kogellager 629llb | ||||
| 004 | 210042-8@141 | 2.44 | 2.90 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 005 | 415302-5@141 | |||
| Waaier 57 | ||||
| 006 | 241867-9@141 | 5.88 | 7.00 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 007 | 517053-7@141 | |||
| Isolatiering | ||||
| 008 | 681632-8@141 | 1.27 | 1.51 | |
| Kogellager 607llb | ||||
| 009 | 211021-9@141 | 4.58 | 5.45 | |
| Rubber ring voor lager | ||||
| 010 | 421479-6@141 | 4.58 | 5.45 | |
| Zwischenplatte | ||||
| 011 | 415296-4@141 | 2.80 | 3.33 | |
| Feld | ||||
| 012 | 633248-5@141 | 16.13 | 19.19 | |
| Tapschroef Pt4x70 | ||||
| 013 | 266004-4@141 | 1.21 | 1.44 | |
| Schakelaarhandel | ||||
| 014 | 415305-9@141 | 1.01 | 1.20 | |
| Schakelaarstang | ||||
| 015 | 415304-1@141 | 1.27 | 1.51 | |
| Schalterknopf | ||||
| 016 | 415303-3@141 | 1.21 | 1.44 | |
| Drukveer 4 | ||||
| 018 | 233071-4@141 | 0.83 | 0.99 | |
| Achterhuis L + R | ||||
| 019 | 182705-5@141 | 11.19 | 13.32 | |
| Klemstrip | ||||
| 021 | 687053-2@141 | 0.83 | 0.99 | |
| Kabeltule 8-85 | ||||
| 022 | 682502-4@141 | 1.72 | 2.05 | |
| Netsnoer 2x1.00 2.2mtr | ||||
| 023 | 665383-1@141 | 10.81 | 12.86 | |
| Tapschroef 4x18 | ||||
| 024 | 265A48-7@141 | 0.90 | 1.07 | |
| Verbindingsdeksel 9541-9542 * | ||||
| 025 | 655206-1@141 | 0.83 | 0.99 | |
| Verbindinghuis 9541-9542 * | ||||
| 026 | 655205-3@141 | 1.01 | 1.20 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 027 | 651428-1@141 | |||
| Drager 9541/42 A | ||||
| 028A | 687073-6@141 | 2.80 | 3.33 | |
| Veer 9542 * | ||||
| 028B | 654133-9@141 | 1.72 | 2.05 | |
| Kroonsteen | ||||
| 028C | 654531-7@141 | 2.16 | 2.57 | |
| ZÜndkerze | ||||
| 028D | 654164-8@141 | 0.83 | 0.99 | |
| ZÜndkerze | ||||
| 028E | 654164-8@141 | 0.83 | 0.99 | |
| Kondensator | ||||
| 028F | 645253-0@141 | 4.58 | 5.45 | |
| Motorhuis 9541-9542 * | ||||
| 030 | 183555-1@141 | 19.80 | 23.56 | |
| Koolborstel set Cb-302 | ||||
| 031 | 191959-3@141 | 8.46 | 10.07 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 032 | 643753-4@141 | |||
| Achterhuis L + R | ||||
| 033 | 182705-5@141 | 11.19 | 13.32 | |
| Tapschroef 4x25 | ||||
| 034 | 265999-8@141 | 0.83 | 0.99 | |
| Schutz | ||||
| 038 | 165055-3@141 | 5.87 | 6.99 | |
| As 9541-9542 * | ||||
| 039 | 322606-7@141 | 12.55 | 14.93 | |
| Labyrint ring | ||||
| 040 | 415300-9@141 | 1.21 | 1.44 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 041 | 415320-3@141 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 042 | 251391-4@141 | |||
| Tapschroef Ct4x16 | ||||
| 043 | 266034-5@141 | 0.83 | 0.99 | |
| Beschermkapplaat | ||||
| 044 | 344053-2@141 | 21.87 | 26.03 | |
| Lagerhuis | ||||
| 045 | 161120-6@141 | 16.84 | 20.04 | |
| Tandwiel 38 | ||||
| 046 | 226713-7@141 | 14.90 | 17.73 | |
| Kogellager 607llb | ||||
| 047 | 211021-9@141 | 4.58 | 5.45 | |
| Pen 5 | ||||
| 048 | 256435-5@141 | 1.27 | 1.51 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 049 | 316500-3@141 | |||
| Tapschroef Pt 5x30 | ||||
| 050 | 266173-1@141 | 0.83 | 0.99 | |
| Anschlussblock | ||||
| 051 | 632454-9@141 | 7.44 | 8.85 | |
