Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Makita 9554NB'. Von hier aus können Sie alle gewünschten Teile direkt bestellen.Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert 5 bis 10 Arbeitstage. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

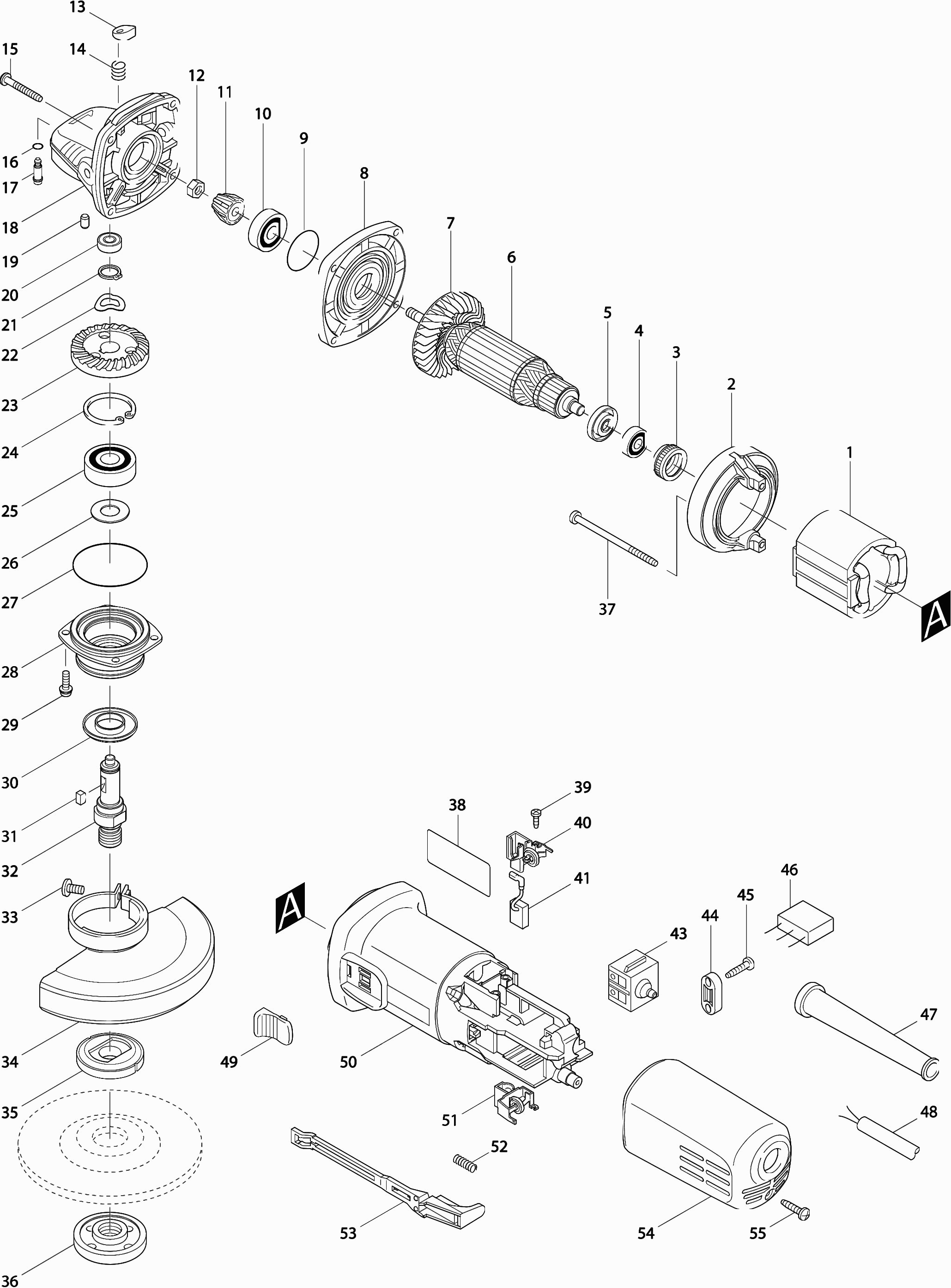

Zeichnungen der Makita 9554NB
Teileliste der Makita 9554NB
| Pos. | Beschreibung | Preis ohne MwSt | Preis inkl. MwSt | |
| Die angegebenen Preise enthalten die Mehrwertsteuer | ||||
| Feld 9554Nb | ||||
| 001 | 621713-6 | 22.00 | 26.18 | |
| Trennplatte 9554NB A | ||||
| 002 | 457793-4 | 1.20 | 1.43 | |
| Zwischenring 9554Nb A | ||||
| 003 | 422768-2 | 1.20 | 1.43 | |
| Kugellager 607Llb A | ||||
| 004 | 210169-4 | 2.40 | 2.86 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 005 | 681667-9 | |||
| Isolierring | ||||
| 005-1 | 681636-0 | 1.20 | 1.43 | |
| Anker | ||||
| 006 | 515619-7 | 24.20 | 28.80 | |
| Luefter | ||||
| 007 | 240076-7 | 1.20 | 1.43 | |
| Innendeckel | ||||
| 008 | 317821-6 | 3.60 | 4.28 | |
| O-Ring 26 | ||||
| 009 | 213407-3 | 1.20 | 1.43 | |
| Kugellager 629llb | ||||
| 010 | 210042-8 | 2.40 | 2.86 | |
| Kugellager 629llb | ||||
| 010-2 | 210042-8 | 2.40 | 2.86 | |
| ZAHNRAD 10 9554NB A | ||||
| 011 | 227464-5 | 3.60 | 4.28 | |
| Zahnrad 10 9554NB/DGA505 A | ||||
| 011 | 226861-2 | 2.40 | 2.86 | |
| Mutter M6 | ||||
| 012 | 252186-8 | 1.00 | 1.19 | |
| Sperrstiftkappe | ||||
| 013 | 417771-6 | 1.00 | 1.19 | |
| Druckfeder 8 | ||||
| 014 | 233376-2 | 1.00 | 1.19 | |
| Blechschraube 4x30mm DGA520 | ||||
| 015 | 265B70-0 | 1.00 | 1.19 | |
| Blechschraube 4x30mm DGA520 | ||||
| 015-1 | 265B70-0 | 1.00 | 1.19 | |
| Selbstschneidende Schraube Pt4x30 | ||||
| 015-1 | 266050-7 | 1.00 | 1.19 | |
| O-Ring 4 | ||||
| 016 | 213032-0 | 1.00 | 1.19 | |
| Kragenstift 4 | ||||
| 017 | 256486-8 | 1.00 | 1.19 | |
| Getriebebaugruppe (13 bis 19) | ||||
| 018 | 141469-0 | 14.30 | 17.02 | |
| Gummistift 4 | ||||
| 019 | 263002-9 | 1.00 | 1.19 | |
| Kugellager 696ZZ A | ||||
| 020 | 210026-6 | 2.40 | 2.86 | |
| Sicherungsring S-12 | ||||
| 021 | 961052-5 | 1.00 | 1.19 | |
| Federscheibe 12 | ||||
| 022 | 267794-2 | 1.00 | 1.19 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 023 | 227542-1 | |||
| ZAHNRAD 37 9554NB A | ||||
| 023-1 | 227505-7 | 3.60 | 4.28 | |
| Sicherungsring r-32 | ||||
| 024 | 962151-6 | 1.00 | 1.19 | |
| Kugellager 6201dw1 | ||||
| 025 | 211129-9 | 8.40 | 10.00 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 026 | 267238-2 | |||
| O-Ring 45 | ||||
| 027 | 213622-9 | 1.00 | 1.19 | |
| Lagerhaus >2009 | ||||
| 028-1 | 318331-6 | 3.60 | 4.28 | |
| Lagerschale < 2009 | ||||
| 028A | 317819-3 | 3.60 | 4.28 | |
| Lagerhaus >2009 | ||||
| 028B | 318331-6 | 3.60 | 4.28 | |
| Schraube M4x14mm | ||||
| 029 | 265099-4 | 1.00 | 1.19 | |
| Zwischenring | ||||
| 030 | 345464-4 | 1.00 | 1.19 | |
| Federkeil 4 | ||||
| 031 | 254011-9 | 1.00 | 1.19 | |
| Gelenkwelle (a) | ||||
| 032 | 324489-1 | 4.80 | 5.71 | |
| Gelenkwelle (a) | ||||
| 032-1 | 324489-1 | 4.80 | 5.71 | |
| Schraube 5x14 | ||||
| 033 | 265103-9 | 1.00 | 1.19 | |
| Schraube 5x16 | ||||
| 033-1 | 265180-1 | 1.00 | 1.19 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 034A | 125267-0 | |||
| Schraube 5x14 | ||||
| 034A1 | 265103-9 | 1.00 | 1.19 | |
| BESCHERMKAP 115MM AFBRAMEN EN SCHUREN | ||||
| 034B | 122886-3 | 4.00 | 4.76 | |
| Schraube 5x16 | ||||
| 034B1 | 265180-1 | 1.00 | 1.19 | |
| O-Ring 4 | ||||
| 034B2 | 213009-5 | 1.00 | 1.19 | |
| BINNENFLENS HAAKSE SLIJPER EN SLEUVENZAAG | ||||
| 035 | 224415-9 | 3.00 | 3.57 | |
| SLUITMOER HAAKSE SLIJPER | ||||
| 036 | 224554-5 | 3.00 | 3.57 | |
| Gewindeschneidschraube 4x70 | ||||
| 037 | 266325-4 | 1.00 | 1.19 | |
| Gewindeschneidschraube 4x70 | ||||
| 037-1 | 266325-4 | 1.00 | 1.19 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 038 | 861243-7 | |||
| Blechschraube Pt3x10 | ||||
| 039 | 266007-8 | 1.00 | 1.19 | |
| Kohlekasten Zsb | ||||
| 040 | 643760-7 | 3.60 | 4.28 | |
| Bürstenset Cb-325 | ||||
| 041 | 194074-2 | 2.40 | 2.86 | |
| Schalter | ||||
| 043 | 651947-7 | 3.60 | 4.28 | |
| Schalter | ||||
| 043-2 | 651947-7 | 3.60 | 4.28 | |
| Klemmenhalterung | ||||
| 044 | 687053-2 | 1.00 | 1.19 | |
| Klemmenhalterung | ||||
| 044-1 | 687124-5 | 1.00 | 1.19 | |
| SELBSTSCHNEIDENDE SCHRAUBE 4X18MM DGA520 A | ||||
| 045 | 265B67-9 | 1.00 | 1.19 | |
| SELBSTSCHNEIDENDE SCHRAUBE 4X18MM DGA520 A | ||||
| 045-1 | 265B67-9 | 1.00 | 1.19 | |
| Gewindebohrer 4x18 | ||||
| 045-1 | 265A48-7 | 1.00 | 1.19 | |
| Kondensator | ||||
| 046 | 638740-6 | 3.60 | 4.28 | |
| Kondensator | ||||
| 046-1 | 638740-6 | 3.60 | 4.28 | |
| Kabeltülle 8-110 | ||||
| 047 | 682559-5 | 1.20 | 1.43 | |
| Netzkabel 2x1.00 2.2mtr | ||||
| 048 | 665383-1 | 10.80 | 12.85 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 048-1 | 665394-6 | |||
| Schalterknopf | ||||
| 049 | 419566-3 | 1.00 | 1.19 | |
| Schalterknopf | ||||
| 049-1 | 419566-3 | 1.00 | 1.19 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 050 | 418794-7 | |||
| Motorgehäuse | ||||
| 050-2 | 451126-5 | 8.40 | 10.00 | |
| Kohlekasten Zsb | ||||
| 051 | 643760-7 | 3.60 | 4.28 | |
| Druckfeder 4 | ||||
| 052 | 233121-5 | 1.00 | 1.19 | |
| Schaltstange | ||||
| 053 | 418796-3 | 1.00 | 1.19 | |
| Abdeckkappe | ||||
| 054 | 418726-4 | 2.40 | 2.86 | |
| SELBSTSCHNEIDENDE SCHRAUBE 4X18MM DGA520 A | ||||
| 055 | 265B67-9 | 1.00 | 1.19 | |
| SELBSTSCHNEIDENDE SCHRAUBE 4X18MM DGA520 A | ||||
| 055-1 | 265B67-9 | 1.00 | 1.19 | |
| Gewindebohrer 4x18 | ||||
| 055-1 | 265A48-7 | 1.00 | 1.19 | |
