Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Makita 9558HNR'. Von hier aus können Sie alle gewünschten Teile direkt bestellen. Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert ein bis vier Wochen. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

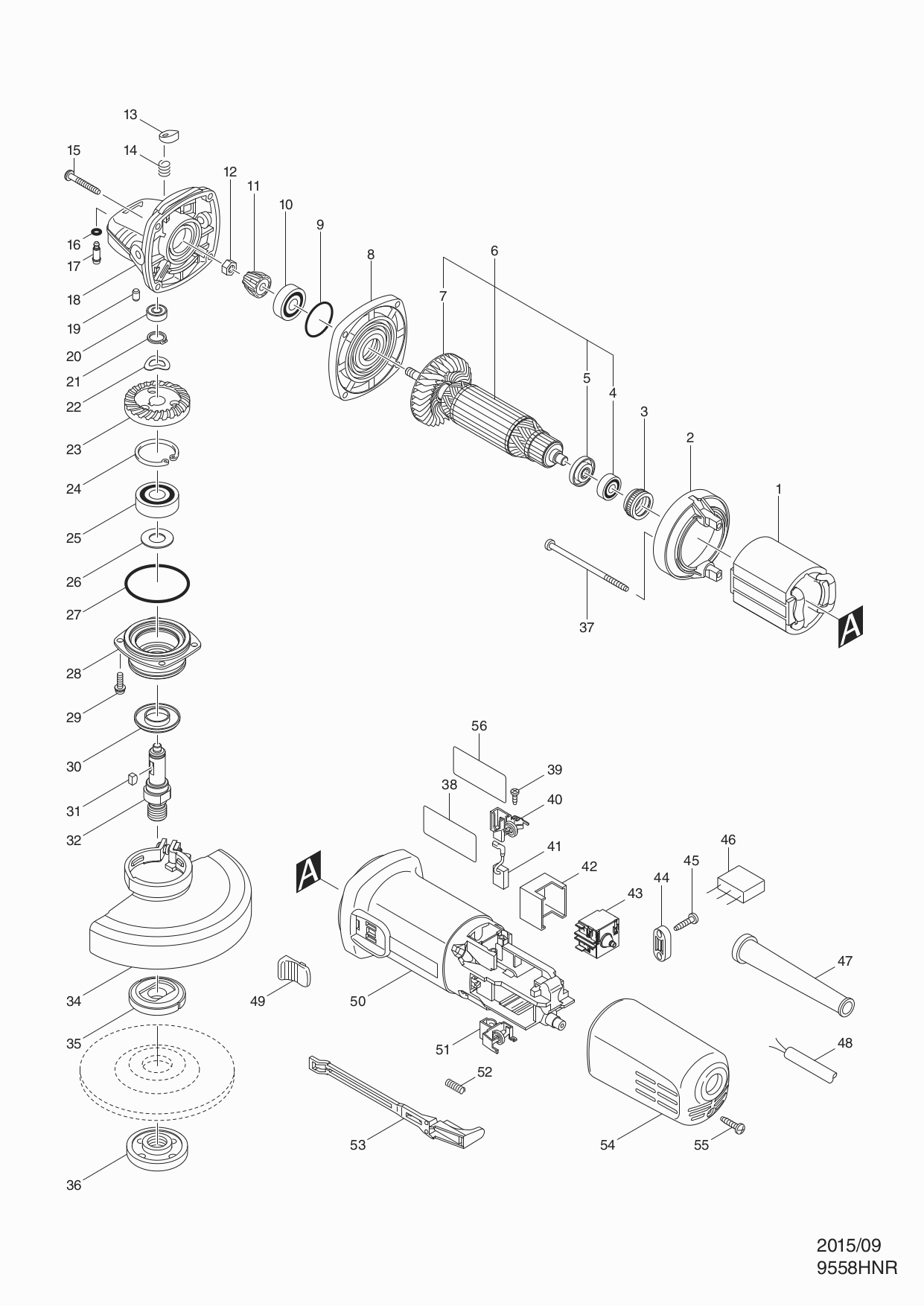

Zeichnungen der Makita 9558HNR
Teileliste der Makita 9558HNR
| Pos. | Beschreibung | Preis ohne MwSt | Preis inkl. MwSt | |
| Die angegebenen Preise enthalten die Mehrwertsteuer | ||||
| Feld | ||||
| 001 | 621708-9@141 | 23.74 | 28.25 | |
| Scheidingsplaat 9558Nb A | ||||
| 002 | 457791-8@141 | 0.83 | 0.99 | |
| Tussenring 9554Nb A | ||||
| 003 | 422768-2@141 | 0.83 | 0.99 | |
| Kogellager 607Llb A | ||||
| 004 | 210169-4@141 | 1.43 | 1.70 | |
| Isolatiering | ||||
| 005 | 681636-0@141 | 1.21 | 1.44 | |
| Anker | ||||
| 006 | 515613-9@141 | 23.74 | 28.25 | |
| Luefter | ||||
| 007 | 240076-7@141 | 1.02 | 1.21 | |
| Tandwielhuisdeksel | ||||
| 008 | 317821-6@141 | 3.22 | 3.83 | |
| O-ring 26 | ||||
| 009 | 213407-3@141 | 1.21 | 1.44 | |
| Kogellager 629llb | ||||
| 010 | 210042-8@141 | 2.44 | 2.90 | |
| Tandwiel 10 9554NB/DGA505 A | ||||
| 011 | 226861-2@141 | 2.44 | 2.90 | |
| Mutter M6 | ||||
| 012 | 252186-8@141 | 0.83 | 0.99 | |
| Blokkeerpenkap | ||||
| 013 | 417771-6@141 | 0.83 | 0.99 | |
| Drukveer 8 | ||||
| 014 | 233376-2@141 | 0.83 | 0.99 | |
| Tapschroef Pt4x30 | ||||
| 015 | 266050-7@141 | 0.83 | 0.99 | |
| O-ring 4 | ||||
| 016 | 213032-0@141 | 0.83 | 0.99 | |
| Kraagpin 4mm | ||||
| 017 | 256546-6@141 | 0.83 | 0.99 | |
| Tandwielhuis assy (13 t/m19) | ||||
| 018 | 141469-0@141 | 14.23 | 16.93 | |
| Rubber pen 4 | ||||
| 019 | 263002-9@141 | 0.83 | 0.99 | |
| Kogellager 696ZZ A | ||||
| 020 | 210026-6@141 | 3.65 | 4.34 | |
| Borgring S-12 | ||||
| 021 | 961052-5@141 | 0.83 | 0.99 | |
| Veerring 12 | ||||
| 022 | 267794-2@141 | 0.83 | 0.99 | |
| Tandwiel 37 | ||||
| 023 | 227542-1@141 | 6.58 | 7.83 | |
| Borgring R-32 | ||||
| 024 | 962151-6@141 | 0.83 | 0.99 | |
| Kogellager 6201dw1 | ||||
| 025 | 211129-9@141 | 7.44 | 8.85 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 026 | 267238-2@141 | |||
| O-ring 45 | ||||
| 027 | 213622-9@141 | 0.83 | 0.99 | |
| Lagerhuis >2009 | ||||
| 028 | 318331-6@141 | 2.80 | 3.33 | |
| Schroef M4x14mm | ||||
| 029 | 265099-4@141 | 0.83 | 0.99 | |
| Zwischenring | ||||
| 030 | 345464-4@141 | 0.83 | 0.99 | |
| Inlegspie 4 | ||||
| 031 | 254011-9@141 | 0.83 | 0.99 | |
| Gelenkwelle (a) | ||||
| 032 | 324489-1@141 | 4.08 | 4.86 | |
| Beschermkap 125mm | ||||
| 034 | 123099-9@141 | 8.52 | 10.14 | |
| O-ring 4 | ||||
| 034A | 213009-5@141 | 0.83 | 0.99 | |
| Schroef 5x16 | ||||
| 034B | 265180-1@141 | 0.83 | 0.99 | |
| Binnenflens 42mm | ||||
| 035 | 224415-9@141 | 3.35 | 3.99 | |
| Sluitmoer M14x45mm | ||||
| 036 | 224554-5@141 | 3.73 | 4.44 | |
| Met.schroef 4x80mm | ||||
| 037 | 266623-6@141 | 0.83 | 0.99 | |
| Naamplaat "9558hnr" | ||||
| 038 | 851T06-9@141 | 2.80 | 3.33 | |
| Tapschroef Pt3x10 | ||||
| 039 | 266007-8@141 | 0.83 | 0.99 | |
| Kohlekasten Zsb | ||||
| 040 | 643760-7@141 | 3.22 | 3.83 | |
| Koolborstel set Cb-325 | ||||
| 041 | 194074-2@141 | 2.08 | 2.48 | |
| Afstandsteun | ||||
| 042 | 418729-8@141 | 0.83 | 0.99 | |
| Schalter | ||||
| 043 | 650769-2@141 | 12.58 | 14.97 | |
| Klemstrip | ||||
| 044 | 687124-5@141 | 0.83 | 0.99 | |
| Tapschroef 4x18 | ||||
| 045 | 265A48-7@141 | 0.90 | 1.07 | |
| Kondensator | ||||
| 046 | 638740-6@141 | 2.80 | 3.33 | |
| Kabeltule 8-110 | ||||
| 047 | 682559-5@141 | 0.83 | 0.99 | |
| Netsnoer 2x1.00 2.2mtr | ||||
| 048 | 665383-1@141 | 10.81 | 12.86 | |
| Schakelknop | ||||
| 049 | 419566-3@141 | 0.83 | 0.99 | |
| Motorhuis 9558Nb A | ||||
| 050 | 451125-7@141 | 8.46 | 10.07 | |
| Kohlekasten Zsb | ||||
| 051 | 643760-7@141 | 3.22 | 3.83 | |
| Drukveer 4 | ||||
| 052 | 233121-5@141 | 0.83 | 0.99 | |
| Schakelaarhandel | ||||
| 053 | 418728-0@141 | 0.83 | 0.99 | |
| Abdeckkappe | ||||
| 054 | 418726-4@141 | 2.08 | 2.48 | |
| Tapschroef 4x18 | ||||
| 055 | 265A48-7@141 | 0.90 | 1.07 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 056 | 805W65-3@141 | |||
