Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Makita 9562CR'. Von hier aus können Sie alle gewünschten Teile direkt bestellen. Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert ein bis vier Wochen. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

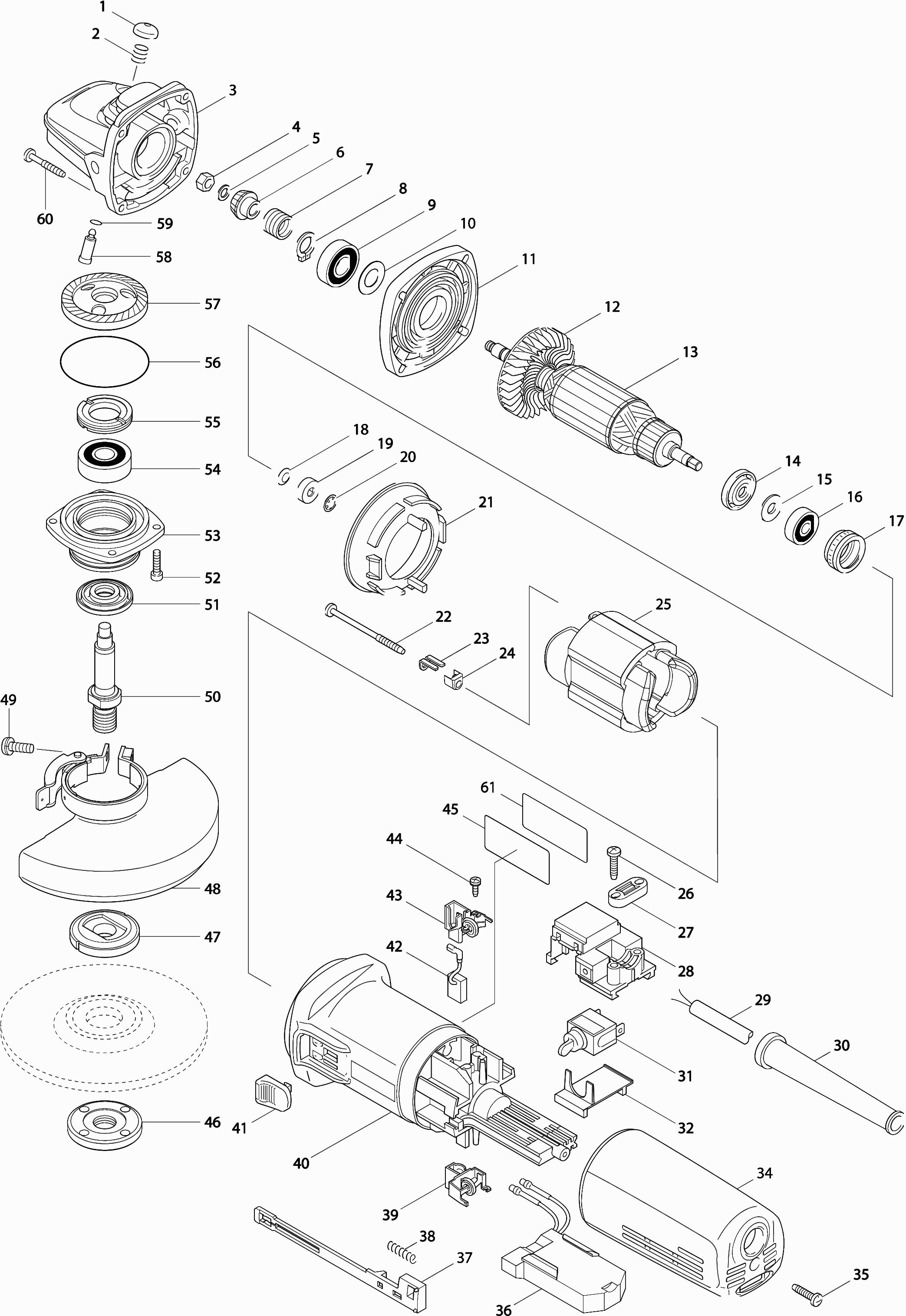

Zeichnungen der Makita 9562CR
Teileliste der Makita 9562CR
Pos. | Beschreibung | Preis ohne MwSt | Preis inkl. MwSt | |
Die angegebenen Preise enthalten die Mehrwertsteuer | ||||
Abdeckhaube | ||||
001 | 418067-8 | 0.83 | 0.99 | |
Druckfeder 8 | ||||
002 | 233072-2 | 0.83 | 0.99 | |
Getriebegehaeuse | ||||
003 | 153488-4 | 19.23 | 22.88 | |
Nicht mehr lieferbar, kein Ersatz | ||||
004 | 931303-0 | |||
Unterlegscheibe 6 | ||||
005 | 253077-6 | 0.83 | 0.99 | |
Keine Informationen verfügbar, nicht bestellbar | ||||
006 | 226794-1 | |||
Sicherungsfeder 12 | ||||
007 | 233901-9 | 2.71 | 3.22 | |
Sicherungsring S-12 | ||||
008 | 961052-5 | 0.83 | 0.99 | |
Kugellager 6001zz | ||||
009 | 211148-5 | 8.21 | 9.77 | |
Unterlegscheibe 12 | ||||
010 | 253084-9 | 0.83 | 0.99 | |
Innendeckel | ||||
011 | 317359-1 | 10.50 | 12.50 | |
Ventilator 57 | ||||
012 | 240033-5 | 3.96 | 4.71 | |
Anker 9562Cv A | ||||
013 | 515243-6 | 55.40 | 65.93 | |
Isolierring | ||||
014 | 681656-4 | 0.83 | 0.99 | |
Sluitring 7 LF1000 A | ||||
015 | 267326-5 | 0.83 | 0.99 | |
Kugellager 627ddw | ||||
016 | 210045-2 | 3.12 | 3.71 | |
Labyrinthring GA5040C A | ||||
017 | 422750-1 | 2.15 | 2.56 | |
Federring 6 | ||||
018 | 267756-0 | 0.83 | 0.99 | |
Magnetische Buchse Rt0700 A | ||||
019 | 688117-5 | 2.71 | 3.22 | |
Sicherungsring | ||||
020 | 259039-2 | 0.83 | 0.99 | |
Zwischenplatte | ||||
021 | 413076-2 | 1.39 | 1.65 | |
Gewindeschneidende Schraube 4x60 | ||||
022 | 266259-1 | 0.83 | 0.99 | |
Halteplatte | ||||
023 | 344871-8 | 0.83 | 0.99 | |
Isolierdeckel | ||||
024 | 417237-6 | 0.83 | 0.99 | |
Feld | ||||
025 | 626568-4 | 21.23 | 25.26 | |
Keine Informationen verfügbar, nicht bestellbar | ||||
025-1 | 621B03-9 | |||
Gewindebohrer 4x18 | ||||
026 | 265A48-7 | 0.83 | 0.99 | |
Klemmenhalterung | ||||
027 | 687124-5 | 0.83 | 0.99 | |
Schalterhalter | ||||
028 | 638635-3 | 8.21 | 9.77 | |
Netzkabel 2x1.00 2.2mtr | ||||
029 | 665383-1 | 10.50 | 12.50 | |
Kabeltülle 8-110 | ||||
030 | 682559-5 | 0.83 | 0.99 | |
Keine Informationen verfügbar, nicht bestellbar | ||||
031 | 651428-1 | |||
Schalterabdeckung | ||||
032 | 687113-0 | 0.83 | 0.99 | |
Hintere Abdeckung | ||||
034 | 417185-9 | 8.21 | 9.77 | |
Gewindebohrer 4x18 | ||||
035 | 265A48-7 | 0.83 | 0.99 | |
Geschwindigkeitsregelkreis | ||||
036 | 631839-6 | 43.75 | 52.06 | |
Schaltstange | ||||
037 | 417187-5 | 2.02 | 2.40 | |
Druckfeder 4 | ||||
038 | 233071-4 | 0.83 | 0.99 | |
Kohlekasten Zsb | ||||
039 | 643760-7 | 3.12 | 3.71 | |
Motorgehäuse | ||||
040A | 417812-8 | 13.82 | 16.45 | |
Motorgehäuse | ||||
040B | 453294-0 | 7.76 | 9.23 | |
Schalterknopf | ||||
041 | 417813-6 | 0.83 | 0.99 | |
Kohlebürstensatz CB-318 | ||||
042 | 191978-9 | 8.21 | 9.77 | |
Kohlekasten Zsb | ||||
043 | 643760-7 | 3.12 | 3.71 | |
Selbstschneidend Pt 3x10 | ||||
044 | 266256-7 | 0.83 | 0.99 | |
Keine Informationen verfügbar, nicht bestellbar | ||||
045 | 866172-9 | |||
Sluitmoer M14x45mm | ||||
046 | 224554-5 | 3.73 | 4.44 | |
Binnenflens 42mm | ||||
047 | 224415-9 | 3.35 | 3.99 | |
Keine Informationen verfügbar, nicht bestellbar | ||||
048A | 135108-2 | |||
Keine Informationen verfügbar, nicht bestellbar | ||||
048B | 122895-2 | |||
O-Ring 4 | ||||
048B1 | 213009-5 | 0.83 | 0.99 | |
Keine Informationen verfügbar, nicht bestellbar | ||||
049A | 251391-4 | |||
Schraube 5x16 | ||||
049B | 265180-1 | 0.83 | 0.99 | |
Gelenkwelle (a) | ||||
050 | 324035-0 | 9.24 | 11.00 | |
Labyrinthring | ||||
051 | 415300-9 | 1.18 | 1.40 | |
Innensechskantschraube 4x16 | ||||
052 | 266437-3 | 0.83 | 0.99 | |
Aluminium-Lagerhaus | ||||
053A | 318334-0 | 21.08 | 25.09 | |
Aluminium-Lagerhaus | ||||
053B | 318334-0 | 21.08 | 25.09 | |
Kugellager 6201dw1 | ||||
054 | 211129-9 | 7.22 | 8.59 | |
Lagersicherungsring 19-33 | ||||
055 | 285841-7 | 1.67 | 1.99 | |
O-Ring 52 | ||||
056 | 213673-2 | 0.83 | 0.99 | |
Keine Informationen verfügbar, nicht bestellbar | ||||
057 | 227427-1 | |||
Stift | ||||
058 | 256459-1 | 1.18 | 1.40 | |
O-Ring 6 | ||||
059 | 213048-5 | 0.83 | 0.99 | |
Gewindeschneidschraube 4x28 | ||||
060 | 266257-5 | 0.83 | 0.99 | |
Keine Informationen verfügbar, nicht bestellbar | ||||
061 | 819329-1 |
