Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Makita 9562CVH'. Von hier aus können Sie alle gewünschten Teile direkt bestellen. Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert ein bis vier Wochen. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

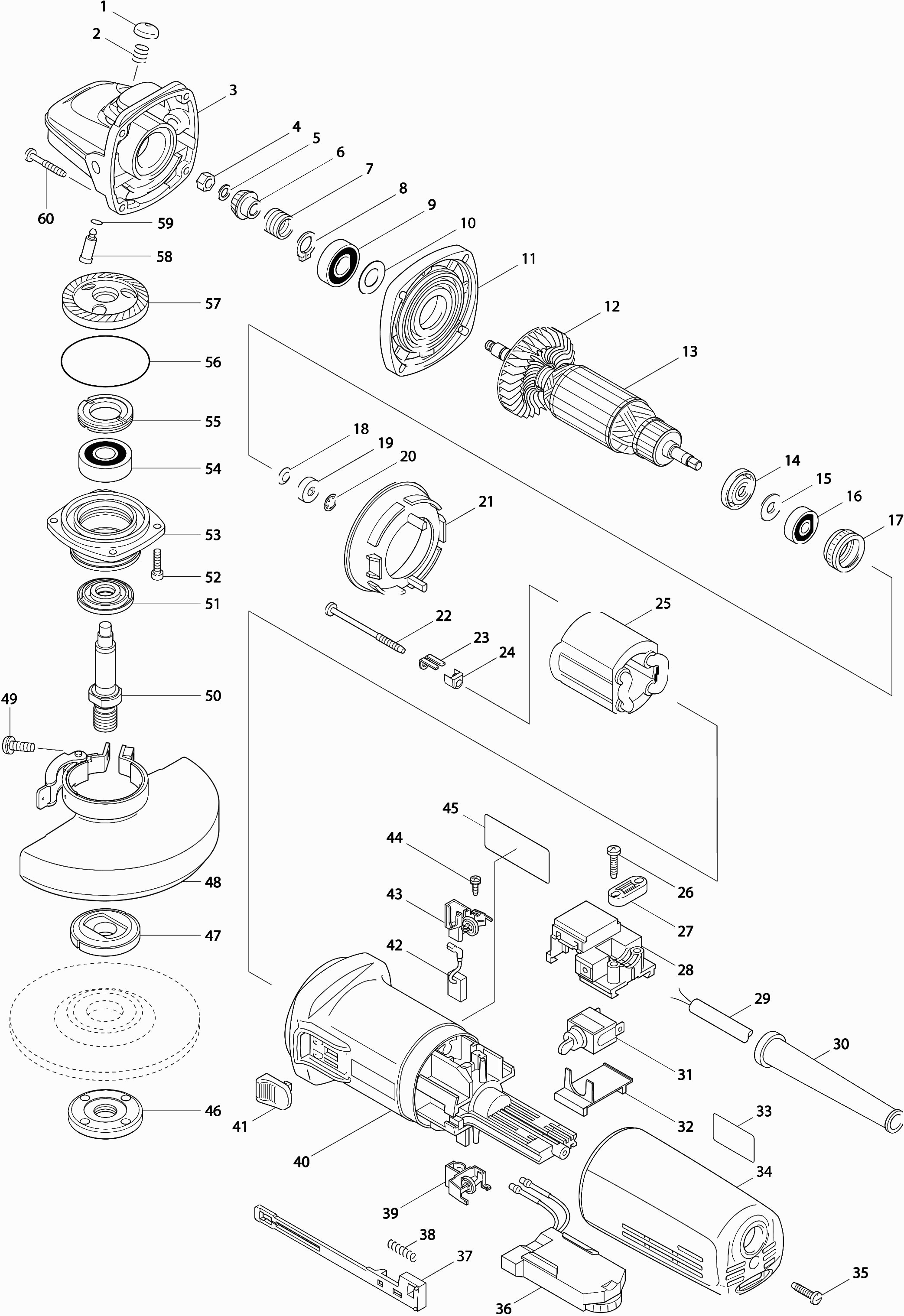

Zeichnungen der Makita 9562CVH
Teileliste der Makita 9562CVH
| Pos. | Beschreibung | Preis ohne MwSt | Preis inkl. MwSt | |
| Die angegebenen Preise enthalten die Mehrwertsteuer | ||||
| Abdeckhaube | ||||
| 001 | 418067-8@141 | 0.83 | 0.99 | |
| Drukveer 8 | ||||
| 002 | 233072-2@141 | 0.83 | 0.99 | |
| Getriebegehaeuse | ||||
| 003 | 153488-4@141 | 19.80 | 23.56 | |
| Zeskantmoer M6 P | ||||
| 004 | 931303-0@141 | 0.83 | 0.99 | |
| Sluitring 6 | ||||
| 005 | 253077-6@141 | 0.83 | 0.99 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 006 | 226794-1@141 | |||
| Borgveer 12 | ||||
| 007 | 233901-9@141 | 2.80 | 3.33 | |
| Borgring S-12 | ||||
| 008 | 961052-5@141 | 0.83 | 0.99 | |
| Kogellager 6001zz | ||||
| 009 | 211148-5@141 | 8.46 | 10.07 | |
| Sluitring 12 | ||||
| 010 | 253084-9@141 | 0.83 | 0.99 | |
| Tandwielhuisdeksel | ||||
| 011 | 317359-1@141 | 10.81 | 12.86 | |
| Waaier 57 | ||||
| 012 | 240033-5@141 | 4.08 | 4.86 | |
| Anker 9562Cv A | ||||
| 013 | 515243-6@141 | 57.06 | 67.90 | |
| Isolatiering | ||||
| 014 | 681656-4@141 | 0.83 | 0.99 | |
| Sluitring 7 | ||||
| 015 | 253823-7@141 | 0.83 | 0.99 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 016 | 210023-2@141 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 017 | 421738-8@141 | |||
| Veerring 6 | ||||
| 018 | 267756-0@141 | 0.83 | 0.99 | |
| Magnetische Bus Rt0700 A | ||||
| 019 | 688117-5@141 | 2.80 | 3.33 | |
| Sicherungsring | ||||
| 020 | 259039-2@141 | 0.83 | 0.99 | |
| Zwischenplatte | ||||
| 021 | 413076-2@141 | 1.43 | 1.70 | |
| Tapschroef 4x60 | ||||
| 022 | 266259-1@141 | 0.83 | 0.99 | |
| Halteplatte | ||||
| 023 | 344871-8@141 | 0.83 | 0.99 | |
| Isolatiedeksel | ||||
| 024 | 417237-6@141 | 0.83 | 0.99 | |
| Feld | ||||
| 025 | 626568-4@141 | 21.87 | 26.03 | |
| Tapschroef 4x18 | ||||
| 026 | 265A48-7@141 | 0.90 | 1.07 | |
| Klemstrip | ||||
| 027 | 687124-5@141 | 0.83 | 0.99 | |
| Schakelaarhouder | ||||
| 028 | 632945-0@141 | 9.52 | 11.33 | |
| Netsnoer 2x1.00 2.2mtr | ||||
| 029 | 665383-1@141 | 10.81 | 12.86 | |
| Kabeltule 8-110 | ||||
| 030 | 682559-5@141 | 0.83 | 0.99 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 031 | 651428-1@141 | |||
| Schakelaar afdekkap | ||||
| 032 | 687113-0@141 | 0.83 | 0.99 | |
| Aanduidingsplaat | ||||
| 033A | 816796-1@141 | 0.83 | 0.99 | |
| Aanduidingsplaat | ||||
| 033B | 816504-0@141 | 3.83 | 4.56 | |
| Hintere Abdeckung | ||||
| 034 | 417185-9@141 | 8.46 | 10.07 | |
| Tapschroef 4x18 | ||||
| 035 | 265A48-7@141 | 0.90 | 1.07 | |
| Electronische Regelaar 9562Cv* | ||||
| 036 | 631389-1@141 | 55.22 | 65.71 | |
| Schakelaarstang | ||||
| 037 | 417187-5@141 | 2.08 | 2.48 | |
| Drukveer 4 | ||||
| 038 | 233071-4@141 | 0.83 | 0.99 | |
| Kohlekasten Zsb | ||||
| 039 | 643760-7@141 | 3.22 | 3.83 | |
| Motorgehäuse | ||||
| 040A | 417812-8@141 | 14.23 | 16.93 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 040B | 451779-0@141 | |||
| Schalterknopf | ||||
| 041 | 417813-6@141 | 0.83 | 0.99 | |
| Kooborstelset CB-318 | ||||
| 042 | 191978-9@141 | 8.46 | 10.07 | |
| Kohlekasten Zsb | ||||
| 043 | 643760-7@141 | 3.22 | 3.83 | |
| Zelftapper Pt 3x10 | ||||
| 044 | 266256-7@141 | 0.83 | 0.99 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 045 | 862829-0@141 | |||
| Sluitmoer M14x45mm | ||||
| 046 | 224554-5@141 | 3.73 | 4.44 | |
| Binnenflens 42mm | ||||
| 047 | 224415-9@141 | 3.35 | 3.99 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 048A | 135108-2@141 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 048B | 122895-2@141 | |||
| O-ring 4 | ||||
| 048B1 | 213009-5@141 | 0.83 | 0.99 | |
| Schroef 5x16 | ||||
| 049A | 265180-1@141 | 0.83 | 0.99 | |
| Schroef 5x16 | ||||
| 049B | 265180-1@141 | 0.83 | 0.99 | |
| Gelenkwelle (a) | ||||
| 050 | 324035-0@141 | 9.52 | 11.33 | |
| Labyrint ring | ||||
| 051 | 415300-9@141 | 1.21 | 1.44 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 052 | 265490-6@141 | |||
| Lagerhuis alu | ||||
| 053A | 318334-0@141 | 21.70 | 25.82 | |
| Lagerhuis alu | ||||
| 053B | 318334-0@141 | 21.70 | 25.82 | |
| Kogellager 6201dw1 | ||||
| 054 | 211129-9@141 | 7.44 | 8.85 | |
| Lager borgring 19-33 | ||||
| 055 | 285841-7@141 | 1.72 | 2.05 | |
| O-ring 52 | ||||
| 056 | 213673-2@141 | 0.83 | 0.99 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 057 | 227427-1@141 | |||
| Stift | ||||
| 058 | 256459-1@141 | 1.21 | 1.44 | |
| O-ring 6 | ||||
| 059 | 213048-5@141 | 0.83 | 0.99 | |
| Tapschroef 4x28 | ||||
| 060 | 266257-5@141 | 0.83 | 0.99 | |
