Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Makita 9565CLR'. Von hier aus können Sie alle gewünschten Teile direkt bestellen. Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert ein bis vier Wochen. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

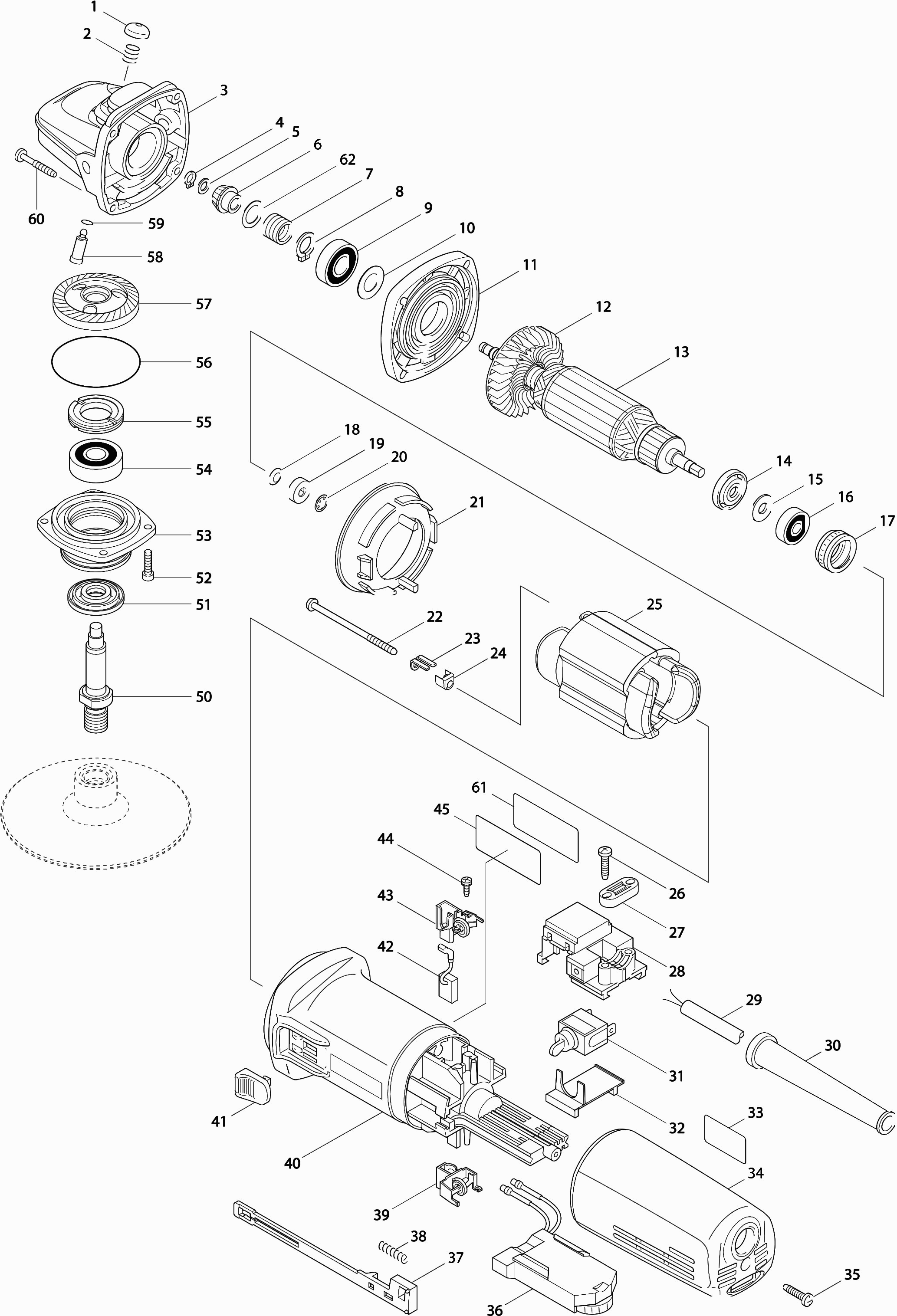

Zeichnungen der Makita 9565CLR
Teileliste der Makita 9565CLR
| Pos. | Beschreibung | Preis ohne MwSt | Preis inkl. MwSt | |
| Die angegebenen Preise enthalten die Mehrwertsteuer | ||||
| ZIJHANDGREEP KUNSTSTOF M8 | ||||
| A01 | 153489-2 | 3.00 | 3.57 | |
| ZIJHANDGREEP ANTI-VIBRATIE M8 | ||||
| A01-1 | 194514-0 | 11.00 | 13.09 | |
| Schutz | ||||
| A02 | 165055-3 | 6.00 | 7.14 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| A02-1 | 122887-1 | |||
| Schutzkappe 125mm | ||||
| A02-2 | 123099-9 | 8.40 | 10.00 | |
| BINNENFLENS HAAKSE SLIJPER EN SLEUVENZAAG | ||||
| A03 | 224415-9 | 3.00 | 3.57 | |
| SLUITMOER HAAKSE SLIJPER | ||||
| A04 | 224554-5 | 3.00 | 3.57 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| A05 | 251391-4 | |||
| Flachkopfschraube M8x11 | ||||
| A06 | 265083-9 | 2.40 | 2.86 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| A07 | 417322-5 | |||
| NOKKENSLEUTEL RECHT 35MM | ||||
| A08 | 782423-1 | 2.00 | 2.38 | |
| STEUNSCHIJF 125MM VELCRO | ||||
| A09 | 743060-6 | 12.00 | 14.28 | |
| STEUNSCHIJF 125MM VELCRO | ||||
| A09-1 | 743060-6 | 12.00 | 14.28 | |
| O-Ring 4 | ||||
| C10 | 213009-5 | 1.00 | 1.19 | |
| Schraube 5x16 | ||||
| C20 | 265180-1 | 1.00 | 1.19 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| E01 | 805459-4 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| F01 | 1919G1-3 | |||
| Abdeckhaube | ||||
| 001 | 418067-8 | 1.20 | 1.43 | |
| Druckfeder 8 | ||||
| 002 | 233376-2 | 1.00 | 1.19 | |
| Druckfeder 8 | ||||
| 002 | 233072-2 | 0.83 | 0.99 | |
| Druckfeder 8 | ||||
| 002-1 | 233376-2 | 1.00 | 1.19 | |
| Getriebegehaeuse | ||||
| 003 | 153488-4 | 19.80 | 23.56 | |
| Sicherungsring | ||||
| 004 | 961008-8 | 1.00 | 1.19 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 005 | 267034-8 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 006 | 226796-7 | |||
| Sicherungsfeder 12 | ||||
| 007 | 233901-9 | 3.60 | 4.28 | |
| Sicherungsring S-12 | ||||
| 008 | 961052-5 | 1.00 | 1.19 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 009 | 211142-7 | |||
| Unterlegscheibe 12 | ||||
| 010 | 253084-9 | 1.00 | 1.19 | |
| Innendeckel | ||||
| 011 | 317359-1 | 10.80 | 12.85 | |
| Ventilator 57 | ||||
| 012 | 240033-5 | 4.80 | 5.71 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 013 | 515238-9 | |||
| Isolierring | ||||
| 014 | 681656-4 | 1.00 | 1.19 | |
| Isolierring | ||||
| 014-1 | 681656-4 | 1.00 | 1.19 | |
| SLUITRING 7 LF1000 A | ||||
| 015 | 267326-5 | 1.00 | 1.19 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 016 | 210027-4 | |||
| Labyrinthring GA5040C A | ||||
| 017 | 422750-1 | 2.40 | 2.86 | |
| Labyrinthring GA5040C A | ||||
| 017-1 | 422750-1 | 2.40 | 2.86 | |
| Federring 6 | ||||
| 018 | 267756-0 | 1.00 | 1.19 | |
| Magnetische Buchse Rt0700 A | ||||
| 019 | 688117-5 | 3.60 | 4.28 | |
| Sicherungsring | ||||
| 020 | 259039-2 | 1.00 | 1.19 | |
| Zwischenplatte | ||||
| 021 | 413076-2 | 2.40 | 2.86 | |
| Gewindeschneidschraube 4x70 | ||||
| 022 | 266258-3 | 1.20 | 1.43 | |
| Halteplatte | ||||
| 023 | 344871-8 | 1.20 | 1.43 | |
| Isolierdeckel | ||||
| 024 | 417237-6 | 1.20 | 1.43 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 025 | 626503-2 | |||
| VELD 9565CV A | ||||
| 025-1 | 621C19-0 | 36.30 | 43.20 | |
| Gewindebohrer 4x18 | ||||
| 026 | 265A48-7 | 1.00 | 1.19 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 027 | 687052-4 | |||
| Klemmenhalterung | ||||
| 027-1 | 687124-5 | 1.00 | 1.19 | |
| Schalterhalter | ||||
| 028 | 638635-3 | 8.40 | 10.00 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 029 | 665394-6 | |||
| Kabeltülle 8-110 | ||||
| 030 | 682559-5 | 1.20 | 1.43 | |
| Schalter HM0870C | ||||
| 031 | 651418-4 | 9.50 | 11.30 | |
| Schalter Sw-126 A | ||||
| 031 | 651069-3 | 8.40 | 10.00 | |
| Schalter HM0870C | ||||
| 031-1 | 651418-4 | 9.50 | 11.30 | |
| Schalterabdeckung | ||||
| 032 | 687113-0 | 1.20 | 1.43 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 033 | 816799-5 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 033-1 | 816505-8 | |||
| Hintere Abdeckung | ||||
| 034 | 417185-9 | 8.40 | 10.00 | |
| Gewindebohrer 4x18 | ||||
| 035 | 265A48-7 | 1.00 | 1.19 | |
| Geschwindigkeitsregelkreis | ||||
| 036 | 631847-7 | 48.40 | 57.60 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 036-1 | 620G38-7 | |||
| Schaltergriff | ||||
| 037 | 417186-7 | 2.40 | 2.86 | |
| Schaltergriff | ||||
| 037-1 | 453847-5 | 1.20 | 1.43 | |
| Druckfeder 4 | ||||
| 038 | 233071-4 | 1.00 | 1.19 | |
| Kohlekasten Zsb | ||||
| 039 | 643760-7 | 3.60 | 4.28 | |
| Motorgehäuse | ||||
| 040 | 418512-3 | 15.40 | 18.33 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 040-1 | 451278-2 | |||
| Motorgehäuse | ||||
| 040-2 | 453276-2 | 14.30 | 17.02 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 040-3 | 4138R3-3 | |||
| Schalterknopf | ||||
| 041 | 417813-6 | 1.20 | 1.43 | |
| Kohlebürstensatz CB-318 | ||||
| 042 | 191978-9 | 8.40 | 10.00 | |
| Kohlekasten Zsb | ||||
| 043 | 643760-7 | 3.60 | 4.28 | |
| Selbstschneidend Pt 3x10 | ||||
| 044 | 266256-7 | 1.00 | 1.19 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 045 | 866170-3 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 045-1 | 866170-3 | |||
| Gelenkwelle (a) | ||||
| 050 | 324035-0 | 9.60 | 11.42 | |
| Labyrinthring | ||||
| 051 | 415300-9 | 1.20 | 1.43 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 052 | 265490-6 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 053 | 318302-3 | |||
| Aluminium-Lagerhaus | ||||
| 053-1 | 318334-0 | 22.00 | 26.18 | |
| Kugellager 6201dw1 | ||||
| 054 | 211129-9 | 8.40 | 10.00 | |
| Lagersicherungsring 19-33 | ||||
| 055 | 285841-7 | 2.40 | 2.86 | |
| O-Ring 52 | ||||
| 056 | 213673-2 | 1.20 | 1.43 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 057 | 226797-5 | |||
| Stift | ||||
| 058 | 256459-1 | 1.20 | 1.43 | |
| O-Ring 6 | ||||
| 059 | 213048-5 | 1.00 | 1.19 | |
| Gewindeschneidschraube 4x28 | ||||
| 060 | 266257-5 | 1.00 | 1.19 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 061 | 819329-1 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 061-1 | 805W65-3 | |||
| Unterlegscheibe 12 | ||||
| 062 | 253052-2 | 1.00 | 1.19 | |
