Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Makita 9901'. Von hier aus können Sie alle gewünschten Teile direkt bestellen.Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert ein bis vier Wochen. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

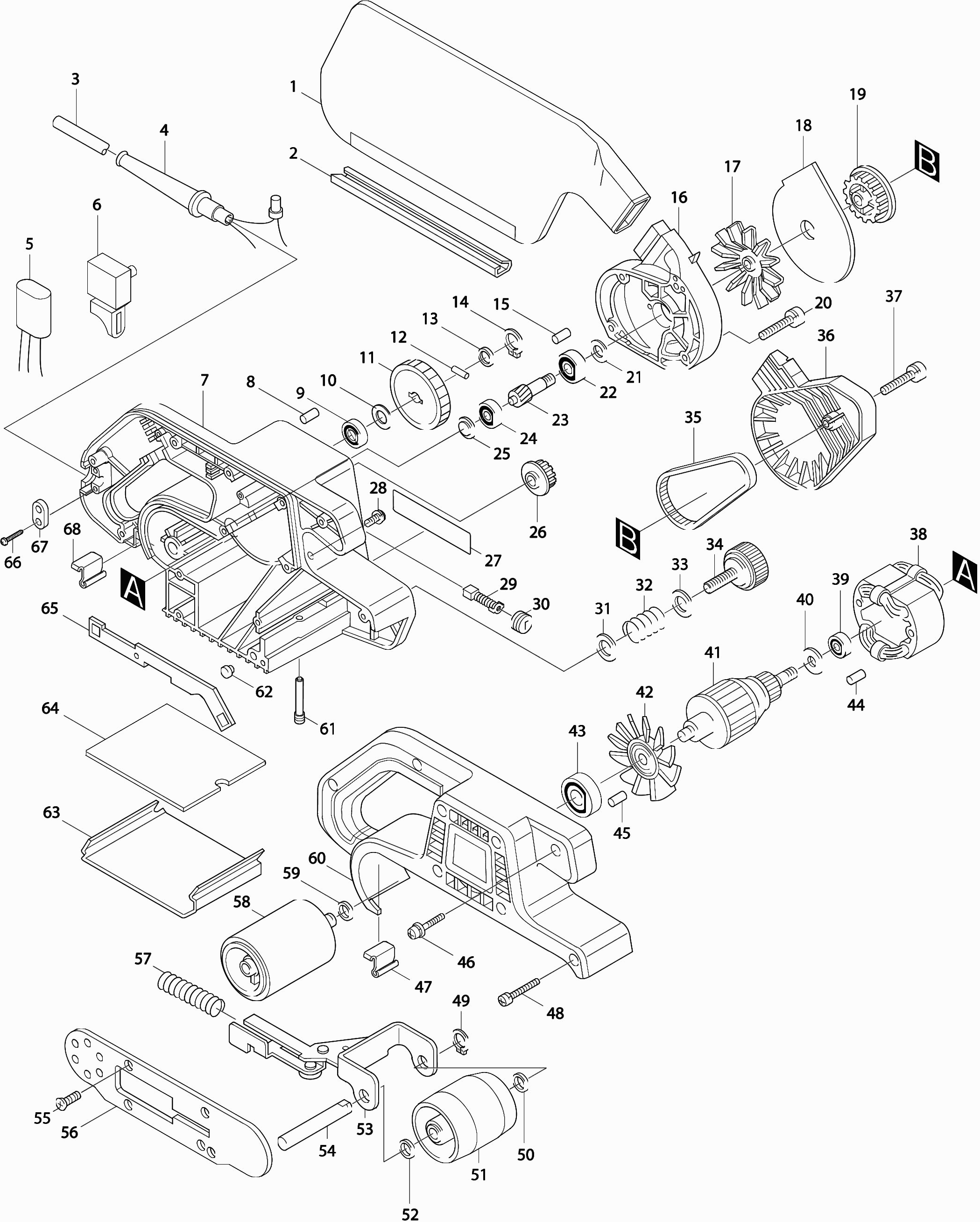

Zeichnungen der Makita 9901
Teileliste der Makita 9901
| Pos. | Beschreibung | Preis ohne MwSt | Preis inkl. MwSt | |
| Die angegebenen Preise enthalten die Mehrwertsteuer | ||||
| Netzkabel 2x1.00 2.2mtr | ||||
| 003 | 665383-1 | 10.80 | 12.85 | |
| Kabeltülle 10-85 | ||||
| 004 | 682504-0 | 2.40 | 2.86 | |
| Schalter | ||||
| 006 | 651225-5 | 10.80 | 12.85 | |
| Schraube 3.5X7 | ||||
| 006A | 652008-6 | 1.00 | 1.19 | |
| Motorgehäuse | ||||
| 007 | 159773-3 | 55.00 | 65.45 | |
| Gummistift 4 | ||||
| 008 | 263002-9 | 1.00 | 1.19 | |
| Kugellager 6000 | ||||
| 009 | 211064-1 | 5.71 | 6.79 | |
| Unterlegscheibe 10 | ||||
| 010 | 253758-2 | 1.00 | 1.19 | |
| Zahnrad 67 | ||||
| 011 | 221749-1 | 18.70 | 22.25 | |
| Stift 3 | ||||
| 012 | 256101-4 | 1.00 | 1.19 | |
| Dünne Unterlegscheibe 10 | ||||
| 013 | 253310-6 | 1.00 | 1.19 | |
| Sicherungsring S-10 | ||||
| 014 | 257408-1 | 1.20 | 1.43 | |
| Gummistift 4 | ||||
| 015 | 263002-9 | 1.00 | 1.19 | |
| Zwischenlagerstück | ||||
| 016 | 152384-3 | 10.80 | 12.85 | |
| Lüfter 72 | ||||
| 017 | 241856-4 | 7.20 | 8.57 | |
| Staubblech | ||||
| 018 | 343356-1 | 2.40 | 2.86 | |
| Riemenscheibe 10-38.3 | ||||
| 019 | 222122-8 | 10.80 | 12.85 | |
| Schraube 4x22 | ||||
| 020 | 911143-2 | 1.00 | 1.19 | |
| Unterlegscheibe 8x0,5mm | ||||
| 021 | 253139-0 | 1.00 | 1.19 | |
| Kugellager 608ddw | ||||
| 022 | 210005-4 | 4.80 | 5.71 | |
| Zahnrad 11 9901 | ||||
| 023 | 221786-5 | 15.40 | 18.33 | |
| Kugellager 626llb | ||||
| 024 | 211016-2 | 6.00 | 7.14 | |
| KAPPE 18 | ||||
| 025 | 286026-8 | 1.20 | 1.43 | |
| Rolle 10-22.1 | ||||
| 026 | 222121-0 | 11.00 | 13.09 | |
| Schraube 5x10 | ||||
| 028 | 911209-8 | 1.00 | 1.19 | |
| Kohlebürstenset CB-100 | ||||
| 029 | 181030-1 | 3.54 | 4.21 | |
| Kohleburste CB100 | ||||
| 029 | 194974-6 | 3.54 | 4.21 | |
| Bürstenhalterkappe | ||||
| 030 | 643600-9 | 1.20 | 1.43 | |
| Unterlegscheibe 16 A | ||||
| 031 | 267323-1 | 1.00 | 1.19 | |
| Druckfeder 16 A | ||||
| 032 | 232573-7 | 1.00 | 1.19 | |
| Unterlegscheibe 16 A | ||||
| 033 | 267323-1 | 1.00 | 1.19 | |
| Einstellschraube M6x25 | ||||
| 034 | 265763-7 | 1.20 | 1.43 | |
| Antriebsriemen | ||||
| 035 | 225064-5 | 8.40 | 10.00 | |
| Schutz | ||||
| 036 | 410787-0 | 6.00 | 7.14 | |
| Schraube 5x25 | ||||
| 037 | 911243-8 | 1.00 | 1.19 | |
| Feld 9901 * | ||||
| 038 | 522643-3 | 39.60 | 47.12 | |
| Kugellager 608ddw | ||||
| 039 | 210005-4 | 4.80 | 5.71 | |
| Staubschutzdichtung 8 | ||||
| 040 | 213002-9 | 1.20 | 1.43 | |
| Anker | ||||
| 041 | 518618-8 | 47.30 | 56.29 | |
| Lüfter 70 | ||||
| 042 | 241833-6 | 8.40 | 10.00 | |
| Kugellager 608ddw | ||||
| 043 | 210005-4 | 4.80 | 5.71 | |
| Gummistift 4 | ||||
| 044 | 263002-9 | 1.00 | 1.19 | |
| Gummistift 4 | ||||
| 045 | 263002-9 | 1.00 | 1.19 | |
| Schraube 5x25 | ||||
| 046 | 911243-8 | 1.00 | 1.19 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 047 | 232092-3 | |||
| Schraube 5x40 | ||||
| 048 | 911263-2 | 1.00 | 1.19 | |
| Sicherungsring S-10 | ||||
| 049 | 257408-1 | 1.20 | 1.43 | |
| Unterlegscheibe M10 * | ||||
| 050 | 253981-9 | 1.20 | 1.43 | |
| Spannrolle | ||||
| 051 | 152319-4 | 11.00 | 13.09 | |
| Unterlegscheibe M10 * | ||||
| 052 | 253981-9 | 1.20 | 1.43 | |
| Spannrollenarm 9901 * | ||||
| 053 | 163257-5 | 14.30 | 17.02 | |
| Spannrollen-Montage 9901 * | ||||
| 054 | 321979-5 | 7.20 | 8.57 | |
| Versenkte Schraube M4x18 | ||||
| 055 | 912131-2 | 1.00 | 1.19 | |
| Schutzplatte 9901 * | ||||
| 056 | 343353-7 | 14.30 | 17.02 | |
| Druckfeder 11 | ||||
| 057 | 231033-6 | 1.20 | 1.43 | |
| Antriebsrolle 9901 | ||||
| 058 | 168157-4 | 27.50 | 32.72 | |
| Unterlegscheibe 10 | ||||
| 059 | 253758-2 | 1.00 | 1.19 | |
| Motorabdeckung 9901 Re * | ||||
| 060 | 157669-2 | 19.80 | 23.56 | |
| Stift | ||||
| 061 | 321980-0 | 2.40 | 2.86 | |
| Druckplatte | ||||
| 062 | 411594-4 | 1.00 | 1.19 | |
| Stahlplatte | ||||
| 063 | 343355-3 | 3.60 | 4.28 | |
| Korkplatte | ||||
| 064 | 423149-3 | 2.40 | 2.86 | |
| Verschleißstreifen | ||||
| 065 | 155873-7 | 4.80 | 5.71 | |
| Gewindebohrer 4x18 | ||||
| 066 | 265A48-7 | 1.00 | 1.19 | |
| Klemmenhalterung | ||||
| 067 | 687053-2 | 1.00 | 1.19 | |
| Klemmenhalterung | ||||
| 067 | 687124-5 | 1.00 | 1.19 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 068 | 232092-3 | |||
