Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Makita 9903'. Von hier aus können Sie alle gewünschten Teile direkt bestellen.Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert 5 bis 10 Arbeitstage. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

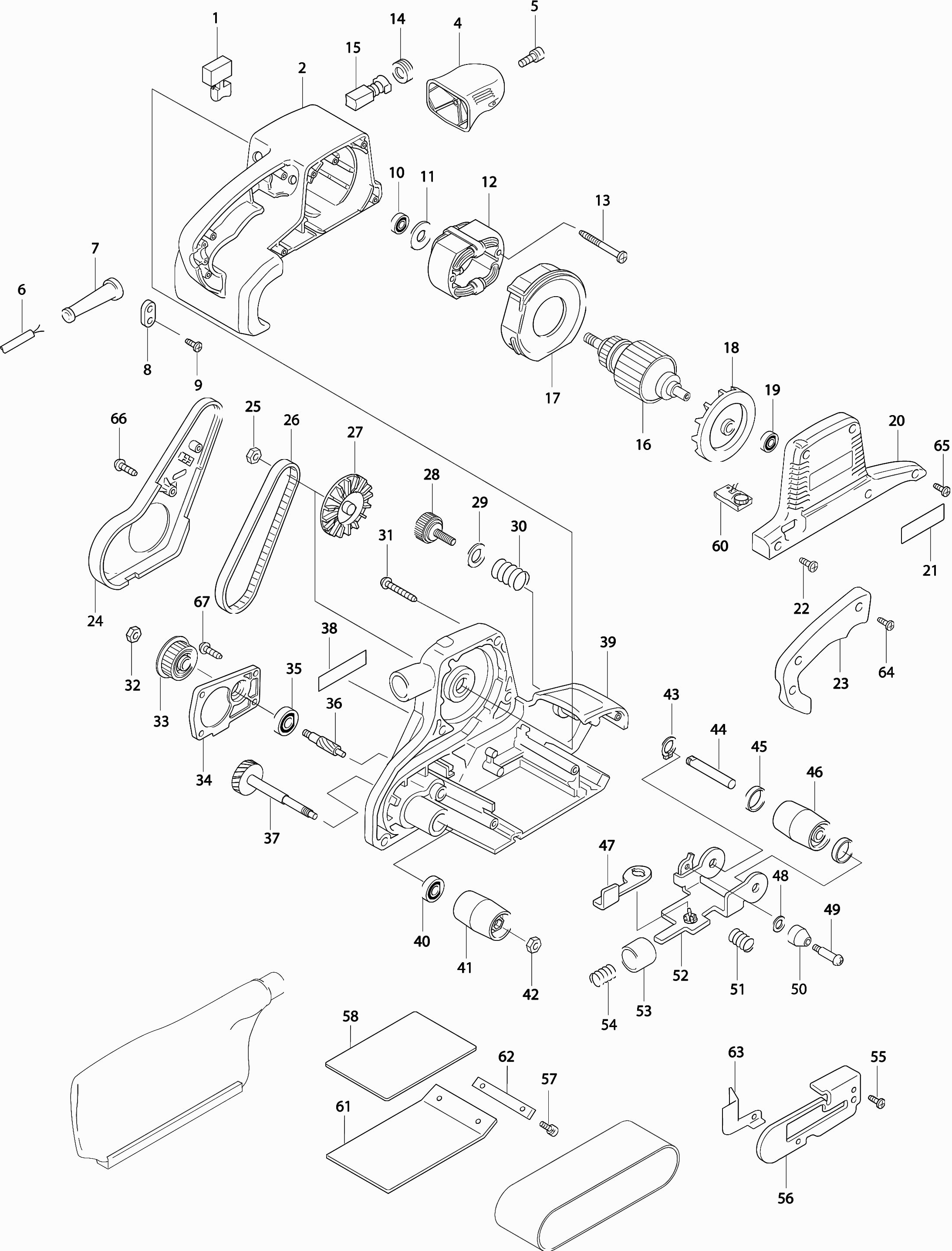

Zeichnungen der Makita 9903
Teileliste der Makita 9903
| Pos. | Beschreibung | Preis ohne MwSt | Preis inkl. MwSt | |
| Die angegebenen Preise enthalten die Mehrwertsteuer | ||||
| Schalter | ||||
| 001 | 650230-9 | 9.60 | 11.42 | |
| Motorgehäuse | ||||
| 002 | 151743-8 | 34.10 | 40.58 | |
| Vorderer Griff | ||||
| 004 | 417049-7 | 4.80 | 5.71 | |
| Gewindeschraube Pt 5x30 | ||||
| 005 | 266173-1 | 1.00 | 1.19 | |
| Netzkabel 2x1.50 4.0mtr | ||||
| 006 | 695123-3 | 22.00 | 26.18 | |
| Netzkabel 2x1.00 2.2mtr | ||||
| 006 | 665383-1 | 10.80 | 12.85 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 006DB | 665890-4 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 006G1A | 665890-4 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 006GA | 666240-6 | |||
| Kabeltülle 8-90 | ||||
| 007 | 682503-2 | 2.40 | 2.86 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 007A1A | 682540-6 | |||
| Kabeltülle 8-90 | ||||
| 007AA | 682503-2 | 2.40 | 2.86 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 007BB | 682540-6 | |||
| Klemmenhalterung | ||||
| 008 | 687053-2 | 1.00 | 1.19 | |
| Klemmenhalterung | ||||
| 008 | 687124-5 | 1.00 | 1.19 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 008AB | 687052-4 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 008B1A | 687052-4 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 008BA | 687063-9 | |||
| Gewindebohrer 4x18 | ||||
| 009 | 265A48-7 | 1.00 | 1.19 | |
| Kugellager 6000ddw | ||||
| 010 | 211088-7 | 10.00 | 11.90 | |
| Kugellager 6000DDW A | ||||
| 010 | 210315-9 | 6.00 | 7.14 | |
| Isolierring | ||||
| 011 | 681649-1 | 1.20 | 1.43 | |
| Feld 9903 | ||||
| 012 | 523404-4 | 41.80 | 49.74 | |
| Feld 9903 | ||||
| 012B | 523404-4 | 41.80 | 49.74 | |
| Metallschraube M5x45mm | ||||
| 013 | 266037-9 | 1.00 | 1.19 | |
| PARKER 5X45MM * | ||||
| 013 | 266056-5 | 1.00 | 1.19 | |
| Kohleburstenkappe | ||||
| 014 | 643515-0 | 1.00 | 1.19 | |
| Kohleburstenkappe | ||||
| 014-1 | 643515-0 | 1.00 | 1.19 | |
| Kohlebürstensatz Cb-303 | ||||
| 015 | 194996-6 | 6.00 | 7.14 | |
| Anker | ||||
| 016 | 513339-7 | 72.60 | 86.39 | |
| Anker | ||||
| 016B | 513339-7 | 72.60 | 86.39 | |
| Zwischenplatte | ||||
| 017 | 417050-2 | 2.40 | 2.86 | |
| Lüfter 75 | ||||
| 018 | 240026-2 | 3.60 | 4.28 | |
| Kugellager 627ddw | ||||
| 019 | 210045-2 | 3.60 | 4.28 | |
| Motorhausabdeckung | ||||
| 020 | 417047-1 | 11.00 | 13.09 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 021 | 819001-5 | |||
| Gewindebohrer 4x18 | ||||
| 022 | 265A48-7 | 1.00 | 1.19 | |
| Griffabdeckung | ||||
| 023 | 417051-0 | 6.00 | 7.14 | |
| Riemenschutz Sb10v2 | ||||
| 024 | 417052-8 | 3.60 | 4.28 | |
| Sechskantmutter 6x10 | ||||
| 025 | 252153-3 | 1.00 | 1.19 | |
| V-Riemen 6-330 | ||||
| 026 | 225084-9 | 4.80 | 5.71 | |
| Impeller 76 | ||||
| 027 | 241663-5 | 22.00 | 26.18 | |
| Einstellschraube M6x25 | ||||
| 028 | 265763-7 | 1.20 | 1.43 | |
| Unterlegscheibe 16 A | ||||
| 029 | 267323-1 | 1.00 | 1.19 | |
| Druckfeder 16 A | ||||
| 030 | 232573-7 | 1.00 | 1.19 | |
| Selbstschneidende Schraube Pt4x30 | ||||
| 031 | 266050-7 | 1.00 | 1.19 | |
| MUTTER M8 | ||||
| 032 | 931402-8 | 1.00 | 1.19 | |
| Riemenscheibe 9,5x46,0 | ||||
| 033 | 222156-1 | 8.40 | 10.00 | |
| Getriebedeckel | ||||
| 034 | 317273-1 | 9.60 | 11.42 | |
| Kugellager 629ddw | ||||
| 035 | 211092-6 | 4.80 | 5.71 | |
| Getriebe 10 | ||||
| 036 | 226520-8 | 11.00 | 13.09 | |
| Zahnrad 39 | ||||
| 037 | 151755-1 | 16.50 | 19.64 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 038 | 852044-4 | |||
| Rahmen 9903 | ||||
| 039 | 151746-2 | 111.10 | 132.21 | |
| Kugellager 6000ddw | ||||
| 040 | 211088-7 | 10.00 | 11.90 | |
| Kugellager 6000DDW A | ||||
| 040 | 210315-9 | 6.00 | 7.14 | |
| Antriebsrolle | ||||
| 041 | 162217-4 | 20.90 | 24.87 | |
| Sechskantmutter 8x13 | ||||
| 042 | 252154-1 | 1.20 | 1.43 | |
| Sicherungsring S-12 | ||||
| 043 | 961052-5 | 1.00 | 1.19 | |
| Vorderachse | ||||
| 044 | 323931-9 | 3.60 | 4.28 | |
| Scheibenunterlegscheibe M12 | ||||
| 045 | 253922-5 | 1.00 | 1.19 | |
| Vorwalze | ||||
| 046 | 151753-5 | 22.00 | 26.18 | |
| Hebel | ||||
| 047 | 344823-9 | 3.60 | 4.28 | |
| Tassenring | ||||
| 048 | 267731-6 | 1.20 | 1.43 | |
| Bürstenschraube M4 | ||||
| 049 | 265059-6 | 1.20 | 1.43 | |
| Führung | ||||
| 050 | 416417-1 | 1.20 | 1.43 | |
| Druckfeder 7 | ||||
| 051 | 233249-9 | 1.00 | 1.19 | |
| Spannarm | ||||
| 052 | 151744-6 | 16.50 | 19.64 | |
| Tassenring 17 | ||||
| 053 | 267746-3 | 2.40 | 2.86 | |
| Druckfeder 12 | ||||
| 054 | 233250-4 | 1.00 | 1.19 | |
| Gewindeschneidschraube Ct 4x16 | ||||
| 055 | 266034-5 | 1.00 | 1.19 | |
| Schraube 4x14 | ||||
| 055 | 911121-2 | 1.00 | 1.19 | |
| Schutzabdeckung 9903 * | ||||
| 056 | 344821-3 | 9.60 | 11.42 | |
| Schraube 4x12 | ||||
| 057 | 911116-5 | 1.00 | 1.19 | |
| Schraube 4x12 | ||||
| 057-1A | 911117-3 | 1.00 | 1.19 | |
| Schraube 4x12 | ||||
| 057-1B | 911117-3 | 1.00 | 1.19 | |
| Schraube 4x12 | ||||
| 057A | 911116-5 | 1.00 | 1.19 | |
| Korkplatte | ||||
| 058 | 423312-8 | 2.40 | 2.86 | |
| Drehzahlsteuereinheit | ||||
| 060 | 631380-9 | 20.90 | 24.87 | |
| Drehzahlsteuereinheit | ||||
| 060A | 631380-9 | 20.90 | 24.87 | |
| Kohlenstoffplatte | ||||
| 061 | 423315-2 | 4.80 | 5.71 | |
| Stützstreifen | ||||
| 062 | 344848-3 | 1.00 | 1.19 | |
| Stützplatte | ||||
| 063 | 344829-7 | 1.20 | 1.43 | |
| Gewindebohrer 4x18 | ||||
| 064 | 265A48-7 | 1.00 | 1.19 | |
| Gewindeschneidschraube Ct 4x16 | ||||
| 065 | 266034-5 | 1.00 | 1.19 | |
| Schraube 4x14 | ||||
| 065 | 911121-2 | 1.00 | 1.19 | |
| Schraube 4x14 | ||||
| 066 | 911121-2 | 1.00 | 1.19 | |
| Gewindeschneidschraube Ct 4x16 | ||||
| 066 | 266034-5 | 1.00 | 1.19 | |
| Gewindeschneidschraube Ct 4x16 | ||||
| 067 | 266034-5 | 1.00 | 1.19 | |
| Schraube 4x14 | ||||
| 067 | 911121-2 | 1.00 | 1.19 | |
