Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Makita AC320H'. Von hier aus können Sie alle gewünschten Teile direkt bestellen.Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert ein bis vier Wochen. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

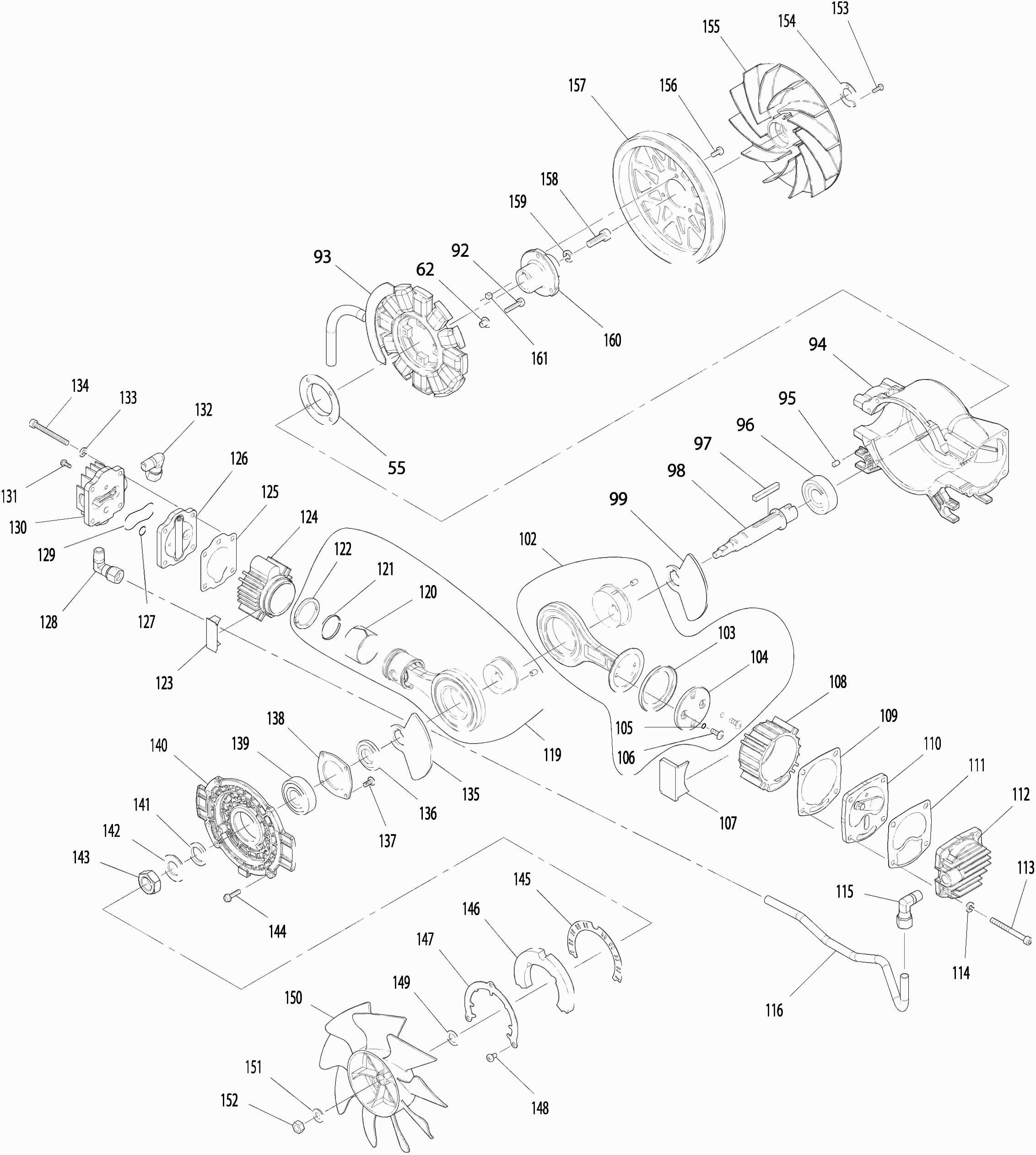

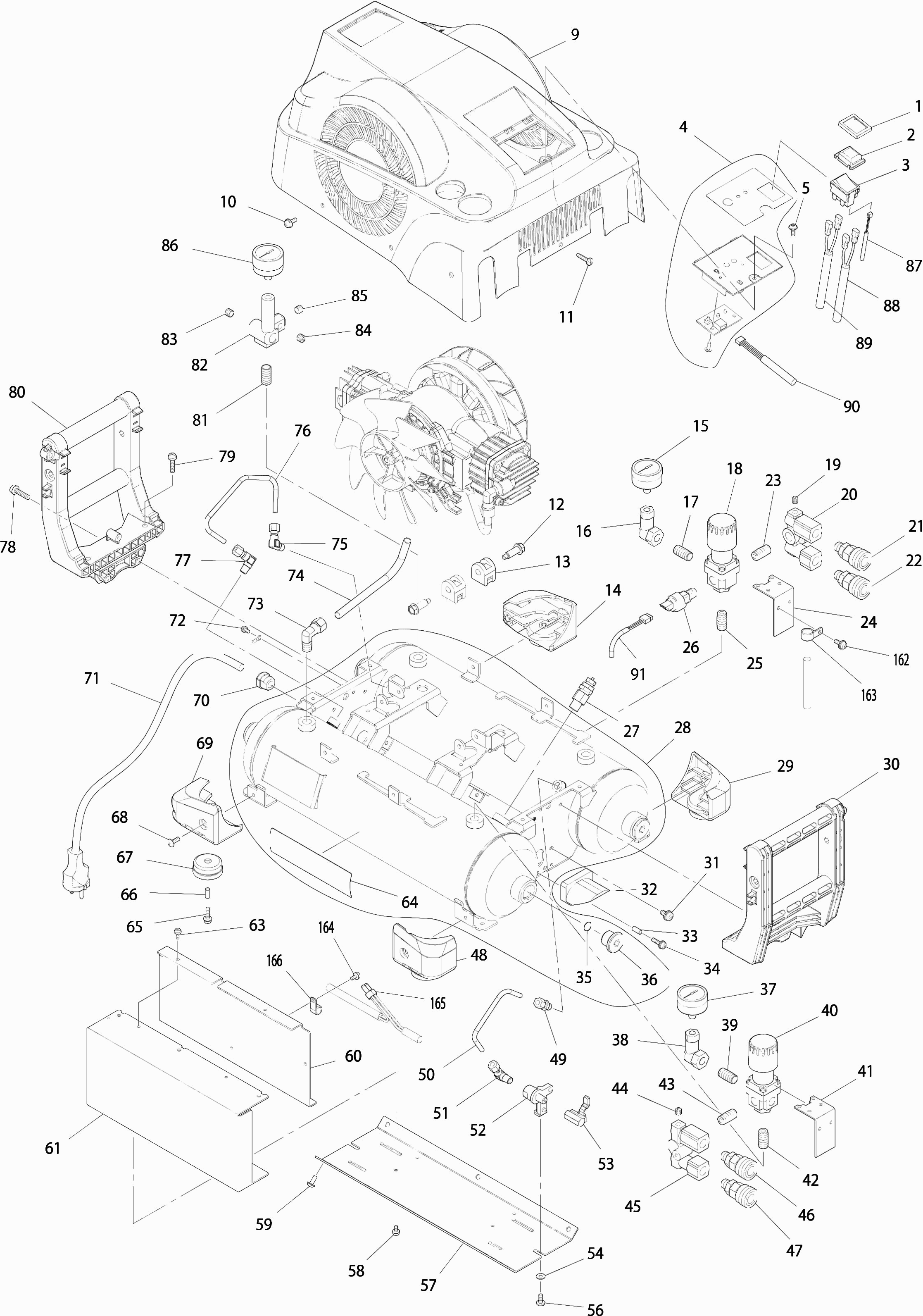

Zeichnungen der Makita AC320H
Teileliste der Makita AC320H
| Pos. | Beschreibung | Preis ohne MwSt | Preis inkl. MwSt | |
| Die angegebenen Preise enthalten die Mehrwertsteuer | ||||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 001 | AM1101239A | |||
| Schutz | ||||
| 002 | AM1101238A | 3.60 | 4.28 | |
| Schalter | ||||
| 003 | AM1101211A | 36.30 | 43.20 | |
| Bedienfeld | ||||
| 004 | AM1101280A | 88.00 | 104.72 | |
| Blechschraube 5x16mm | ||||
| 005 | AM1101254A | 2.40 | 2.86 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 009 | AM1101232A | |||
| Warnschild | ||||
| 009A | AM1101245A | 8.40 | 10.00 | |
| Etikett "dec" | ||||
| 009B | AM1101247A | 2.40 | 2.86 | |
| Warnschild | ||||
| 009C | AM1101249A | 2.40 | 2.86 | |
| Aufkleber | ||||
| 009D | AM1101250A | 2.40 | 2.86 | |
| Schraube m5x12 | ||||
| 010 | AM1101231A | 2.40 | 2.86 | |
| Blechschraube 5x16mm | ||||
| 011 | AM1101254A | 2.40 | 2.86 | |
| Sechskantschraube | ||||
| 012 | AM0802354A | 1.20 | 1.43 | |
| Dämpfungsblock | ||||
| 013 | AM0802278A | 2.40 | 2.86 | |
| Rad | ||||
| 014 | AM0801992A | 52.80 | 62.83 | |
| DRUCKANZEIGEGERÄT | ||||
| 015 | AM1101219A | 34.10 | 40.58 | |
| Krümmer | ||||
| 016 | AM0801875C | 8.40 | 10.00 | |
| Hülse | ||||
| 017 | AM0207700D | 2.40 | 2.86 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 017-1 | AM00801599 | |||
| Regler H | ||||
| 018 | AM1101224A | 161.70 | 192.42 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 018-1 | AM1101292A | |||
| Stecker (1) | ||||
| 019 | AM0801617B | 3.60 | 4.28 | |
| Schnellkupplungsverteiler H | ||||
| 020 | AM0801874F | 23.10 | 27.49 | |
| Schnellkupplung H | ||||
| 021 | AM1101229A | 39.60 | 47.12 | |
| Schnellkupplung H | ||||
| 022 | AM1101229A | 39.60 | 47.12 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 023 | AM00801599 | |||
| Abdeckplatte | ||||
| 024 | AM1101208A | 6.00 | 7.14 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 025 | AM00801599 | |||
| Drucksensor | ||||
| 026 | AM1101222A | 105.60 | 125.66 | |
| Entlastungsventil | ||||
| 027 | AM1101230A | 52.80 | 62.83 | |
| TANK CPL | ||||
| 028 | AM1101281A | 554.40 | 659.74 | |
| Pedal | ||||
| 029 | AM0801324D | 2.40 | 2.86 | |
| Griff | ||||
| 030 | AM1101221A | 24.20 | 28.80 | |
| Schraube 6x14 | ||||
| 031 | AMAF350791 | 1.00 | 1.19 | |
| Abflussschutzkappe | ||||
| 032 | AM1101209A | 8.40 | 10.00 | |
| Führungsbuchse | ||||
| 033 | 344222-5 | 1.00 | 1.19 | |
| Schraube 5x20 | ||||
| 034 | 911234-9 | 1.00 | 1.19 | |
| O-Ring P18 | ||||
| 035 | AM1101241A | 1.00 | 1.19 | |
| Abdeckkappe | ||||
| 036 | AM1101240B | 10.80 | 12.85 | |
| DRUCKANZEIGEGERÄT | ||||
| 037 | AM1101218A | 34.10 | 40.58 | |
| Krümmer | ||||
| 038 | AM0801875C | 8.40 | 10.00 | |
| Hülse | ||||
| 039 | AM0207700D | 2.40 | 2.86 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 039-1 | AM00801599 | |||
| Regler | ||||
| 040 | AM1101217A | 161.70 | 192.42 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 040-1 | AM1101291A | |||
| Abdeckplatte | ||||
| 041 | AM1101208A | 6.00 | 7.14 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 042 | AM00801599 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 043 | AM00801599 | |||
| Stecker (1) | ||||
| 044 | AM0801617B | 3.60 | 4.28 | |
| Schnellkupplungsverteiler L | ||||
| 045 | AM0801873E | 22.00 | 26.18 | |
| Schnellkupplung L | ||||
| 046 | AM1101228A | 27.50 | 32.72 | |
| Schnellkupplung L | ||||
| 047 | AM1101228A | 27.50 | 32.72 | |
| Fuß A | ||||
| 048 | AM0801313D | 3.60 | 4.28 | |
| Verbinder | ||||
| 049 | AM0801899A | 6.00 | 7.14 | |
| DREIECKSDEUSE | ||||
| 050 | AM1101251A | 10.80 | 12.85 | |
| Ellenbogen 6-r 1/8 | ||||
| 051 | AM0801897A | 9.60 | 11.42 | |
| Ablaufbeschlag | ||||
| 052 | AM0801386D | 11.00 | 13.09 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 053 | AM0801307D | |||
| Unterlegscheibe 5mm DSP601 A | ||||
| 054 | 253414-4 | 1.00 | 1.19 | |
| Abstandshalter L | ||||
| 055 | AM1101278B | 3.60 | 4.28 | |
| Gewindeschraube 5x20 | ||||
| 056 | AM0801895A | 1.00 | 1.19 | |
| Unterplatte | ||||
| 057 | AM1101216A | 22.00 | 26.18 | |
| Schraube 4X10 | ||||
| 058 | 911114-9 | 1.00 | 1.19 | |
| Schraube m5x12 | ||||
| 059 | AM1101231A | 2.40 | 2.86 | |
| Abdeckplatte | ||||
| 060 | AM1101258A | 28.60 | 34.03 | |
| Abdeckhaube | ||||
| 061 | AM1101226C | 1029.60 | 1225.22 | |
| Abstandshalter S | ||||
| 062 | AM1101279A | 1.20 | 1.43 | |
| Schraube 4X10 | ||||
| 063 | 911114-9 | 1.00 | 1.19 | |
| Aufkleber | ||||
| 064 | AM0801971A | 2.40 | 2.86 | |
| Schraube 5x20 | ||||
| 065 | 911234-9 | 1.00 | 1.19 | |
| Führungsbuchse | ||||
| 066 | 344222-5 | 1.00 | 1.19 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 067 | AM00801626 | |||
| Gummi-Fußstütze AC320H A | ||||
| 067-1 | AM0802687A | 2.40 | 2.86 | |
| Kreuzschlitzschraube 5x14 | ||||
| 068 | AM0801431A | 1.00 | 1.19 | |
| Linkes Rad | ||||
| 069 | AM0801993A | 52.80 | 62.83 | |
| Kabeltülle | ||||
| 070 | AM1101212A | 4.80 | 5.71 | |
| Netzkabel | ||||
| 071 | AM1101220A | 27.50 | 32.72 | |
| Schraube 4x8 | ||||
| 072 | 652014-1 | 1.00 | 1.19 | |
| Knie 10-r1/4 | ||||
| 073 | AM00801598 | 8.40 | 10.00 | |
| Rohr | ||||
| 074 | AM0802313A | 18.70 | 22.25 | |
| Ellenbogen 6-r 1/8 | ||||
| 075 | AM0801897A | 9.60 | 11.42 | |
| Rohr | ||||
| 076 | AM1101227A | 13.20 | 15.71 | |
| Ellenbogen 6-r 1/8 | ||||
| 077 | AM0801897A | 9.60 | 11.42 | |
| Schraube 6X25 | ||||
| 078 | AM0801960A | 1.20 | 1.43 | |
| Schraube 6X25 | ||||
| 079 | AM0801960A | 1.20 | 1.43 | |
| Griff | ||||
| 080 | AM1101221A | 24.20 | 28.80 | |
| Hülse | ||||
| 081 | AM0207700D | 2.40 | 2.86 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 081-1 | AM00801599 | |||
| Verteiler | ||||
| 082 | AM0801876C | 16.50 | 19.64 | |
| Stecker (1) | ||||
| 083 | AM0502509B | 1.20 | 1.43 | |
| Stecker (1) | ||||
| 084 | AM0502509B | 1.20 | 1.43 | |
| Stecker (1) | ||||
| 085 | AM0502509B | 1.20 | 1.43 | |
| DRUCKANZEIGEGERÄT | ||||
| 086 | AM1101213A | 41.80 | 49.74 | |
| Kabel | ||||
| 087 | AM1101252A | 39.60 | 47.12 | |
| Kabel | ||||
| 088 | AM1101244A | 14.30 | 17.02 | |
| Kabel | ||||
| 089 | AM1101253A | 14.30 | 17.02 | |
| Kabel | ||||
| 090 | AM1101242A | 16.50 | 19.64 | |
| Kabel | ||||
| 091 | AM1101223A | 28.60 | 34.03 | |
| Schraube 5x25 | ||||
| 092 | AMAF350774 | 1.00 | 1.19 | |
| Feld | ||||
| 093 | AM1101225C | 363.00 | 431.97 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 094 | AM1101275A | |||
| Kurbelgehäuse | ||||
| 094-1 | AM1101275B | 78.10 | 92.94 | |
| Gummistift 6 | ||||
| 095 | 263005-3 | 1.00 | 1.19 | |
| Kugellager 6204 | ||||
| 096 | 211306-3 | 10.80 | 12.85 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 097 | AM0801323A | |||
| Scharnierstift für Motor | ||||
| 098 | AM0802277A | 52.80 | 62.83 | |
| Ausgleichsgewicht | ||||
| 099 | AM0802274A | 9.60 | 11.42 | |
| Ausgleichsgewicht | ||||
| 099-1 | AM0802274A | 9.60 | 11.42 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 102 | AM1101282A | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 102-2 | AM1101287B | |||
| Ring | ||||
| 103 | AM0801905A | 20.90 | 24.87 | |
| Ringplatte | ||||
| 104 | AM0503188E | 3.60 | 4.28 | |
| O-Ring S5 | ||||
| 105 | AM00503229 | 1.20 | 1.43 | |
| Kreuzschlitzschraube 5x14 | ||||
| 106 | AM00503242 | 1.00 | 1.19 | |
| Distanzplatte | ||||
| 107 | AM0802281A | 2.40 | 2.86 | |
| Zylinder | ||||
| 108 | AM0802344A | 48.40 | 57.60 | |
| Dichtung, Zylinder L | ||||
| 109 | AM0801359F | 3.60 | 4.28 | |
| Kontaktplatte "l" | ||||
| 110 | AM0802119A | 36.30 | 43.20 | |
| Dichtung "l" | ||||
| 111 | AM0801361F | 19.80 | 23.56 | |
| Zylinderkopf "l" | ||||
| 112 | AM0801363D | 17.60 | 20.94 | |
| Inbusschraube M6x60mm | ||||
| 113 | AM00801591 | 1.20 | 1.43 | |
| Federscheibe 6 A | ||||
| 114 | 253903-9 | 1.00 | 1.19 | |
| Knie 10-r1/4 | ||||
| 115 | AM00801598 | 8.40 | 10.00 | |
| Rohr | ||||
| 116 | AM1101273A | 30.80 | 36.65 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 119 | AM1101283A | |||
| Kolbenbaugruppe | ||||
| 119-2 | AM1101288B | 223.30 | 265.73 | |
| Laufende Oberfläche | ||||
| 120 | AM0802258A | 15.40 | 18.33 | |
| Federring 94h | ||||
| 121 | AM0802256A | 3.60 | 4.28 | |
| Blattscheibe 41 | ||||
| 122 | AM0802257A | 34.10 | 40.58 | |
| Füllplatte "h" | ||||
| 123 | AM0802282A | 2.40 | 2.86 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 124 | AM0802252A | |||
| Dichtung, Zylinder H | ||||
| 125 | AM0802268A | 3.60 | 4.28 | |
| Kontaktplatte "h" | ||||
| 126 | AM0802326A | 39.60 | 47.12 | |
| O-Ring S12 | ||||
| 127 | AM00801589 | 2.40 | 2.86 | |
| Knie 10-r1/4 | ||||
| 128 | AM00801598 | 8.40 | 10.00 | |
| O-Ring S42 | ||||
| 129 | AM00801578 | 3.60 | 4.28 | |
| Zylinderkopf "h" | ||||
| 130 | AM0802323A | 52.80 | 62.83 | |
| Kreuzkopfschraube 4x12mm | ||||
| 131 | AMAF456457 | 1.00 | 1.19 | |
| Knie 10-r1/4 | ||||
| 132 | AM00801598 | 8.40 | 10.00 | |
| Federscheibe 6 A | ||||
| 133 | 253903-9 | 1.00 | 1.19 | |
| Inbusschraube M6x60mm | ||||
| 134 | AM00801591 | 1.20 | 1.43 | |
| Ausgleichsgewicht | ||||
| 135 | AM0802274A | 9.60 | 11.42 | |
| Ausgleichsgewicht | ||||
| 135-1 | AM0802274A | 9.60 | 11.42 | |
| Distanzscheibe | ||||
| 136 | AM0802356A | 10.80 | 12.85 | |
| Gewindeschraube 5x20 | ||||
| 137 | AM0801895A | 1.00 | 1.19 | |
| Lagersicherung F | ||||
| 138 | AM0801717B | 3.60 | 4.28 | |
| Kugellager 6204 | ||||
| 139 | 211306-3 | 10.80 | 12.85 | |
| Getriebe "f" | ||||
| 140 | AM0802276A | 26.40 | 31.42 | |
| Abstandshalter | ||||
| 141 | AM0801884A | 6.00 | 7.14 | |
| Sicherungsring 18 | ||||
| 142 | AM0801442B | 2.40 | 2.86 | |
| Mutter M18 | ||||
| 143 | AMAF430730 | 1.20 | 1.43 | |
| Schraube 5x20 | ||||
| 144 | 911234-9 | 1.00 | 1.19 | |
| Dichtung | ||||
| 145 | AM0802290A | 3.60 | 4.28 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 146 | AM0802284A | |||
| Filterkappe | ||||
| 147 | AM0802283A | 6.00 | 7.14 | |
| Gewindeschneidschraube 5x8 | ||||
| 148 | AM00502451 | 1.00 | 1.19 | |
| Unterlegscheibe 12 | ||||
| 149 | 253744-3 | 1.00 | 1.19 | |
| Lüfterrad 190 | ||||
| 150 | AM0801391E | 8.40 | 10.00 | |
| Unterlegscheibe 8 | ||||
| 151 | 941202-8 | 1.00 | 1.19 | |
| MUTTER M8 | ||||
| 152 | 931402-8 | 1.00 | 1.19 | |
| Schraube 4x12mm | ||||
| 153 | AMAF350385 | 1.00 | 1.19 | |
| Füllplatte | ||||
| 154 | AM0801889A | 2.40 | 2.86 | |
| Turbo-Lüfter | ||||
| 155 | AM0801926B | 8.40 | 10.00 | |
| Schraube 5x10mm | ||||
| 156 | AMAF350767 | 1.00 | 1.19 | |
| Drehkern | ||||
| 157 | AM0802028A | 139.70 | 166.24 | |
| Inbus-Schraube M8x25mm | ||||
| 158 | AM0801940A | 1.00 | 1.19 | |
| Sicherungsring 8mm | ||||
| 159 | AMAF450405 | 1.00 | 1.19 | |
| Abstandshalter | ||||
| 160 | AM1101276A | 22.00 | 26.18 | |
| Keil 6mm | ||||
| 161 | AM0802279A | 2.40 | 2.86 | |
| Schraube 5x10mm | ||||
| 162 | AMAF350767 | 1.00 | 1.19 | |
| Kabelklammer "b" | ||||
| 163 | AM1101272A | 3.60 | 4.28 | |
| Schraube 4X10 | ||||
| 164 | 911114-9 | 1.00 | 1.19 | |
| Kabelende | ||||
| 165 | AM1101270A | 1.20 | 1.43 | |
| Kabelklammer "a" | ||||
| 166 | AM1101271A | 3.60 | 4.28 | |
| Abdeckhaube | ||||
| 167 | AM1101286A | 7.20 | 8.57 | |
