Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Makita AF500HP'. Von hier aus können Sie alle gewünschten Teile direkt bestellen.Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert 5 bis 10 Arbeitstage. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

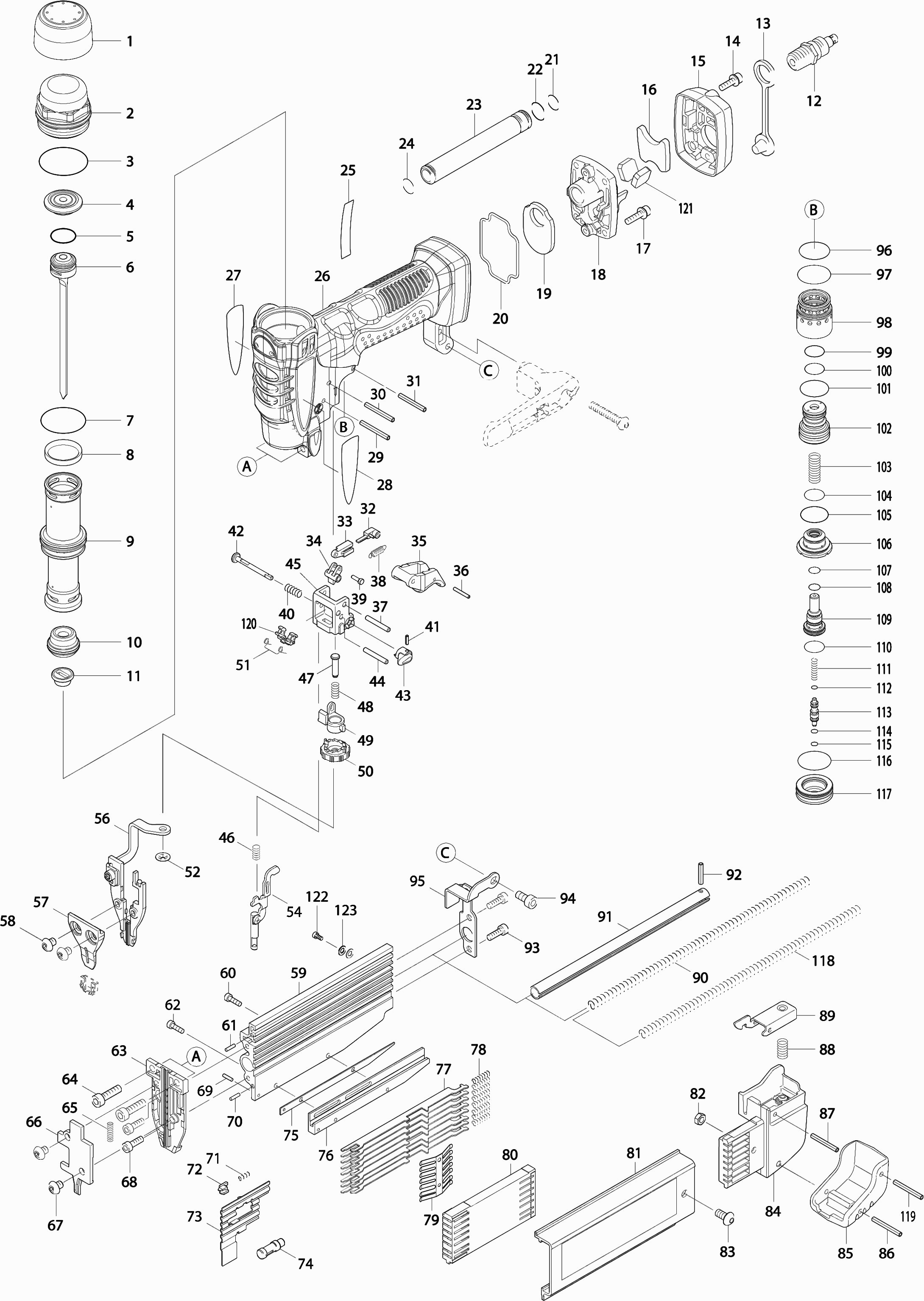

Zeichnungen der Makita AF500HP
Teileliste der Makita AF500HP
| Pos. | Beschreibung | Preis ohne MwSt | Preis inkl. MwSt | |
| Die angegebenen Preise enthalten die Mehrwertsteuer | ||||
| Abdeckhaube | ||||
| 001 | 450628-8 | 2.40 | 2.86 | |
| Oberdeckel | ||||
| 002 | 318284-9 | 8.40 | 10.00 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 003 | 213487-9 | |||
| Stoßdämpfer hinten | ||||
| 004 | 424120-0 | 12.10 | 14.40 | |
| O-Ring 14 | ||||
| 005 | 213190-2 | 9.60 | 11.42 | |
| Schlagbolzen | ||||
| 006 | 158681-5 | 72.60 | 86.39 | |
| O-Ring 29 Af500Hp/Sr2600 | ||||
| 007 | 213412-0 | 1.20 | 1.43 | |
| D-Ring | ||||
| 008 | 424116-1 | 2.40 | 2.86 | |
| Zylinder | ||||
| 009 | 331829-6 | 28.60 | 34.03 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 010 | 424130-7 | |||
| Dichtungsstopfen A | ||||
| 011 | 424233-7 | 3.60 | 4.28 | |
| Nippel einfügen Orion | ||||
| 012 | 243105-5 | 16.50 | 19.64 | |
| Kappe | ||||
| 013 | 286280-4 | 2.40 | 2.86 | |
| Innensechskantschraube 4x12 | ||||
| 014 | 265353-6 | 1.20 | 1.43 | |
| Auspuffkappe | ||||
| 015 | 450632-7 | 4.80 | 5.71 | |
| Filter | ||||
| 016 | 413123-9 | 3.60 | 4.28 | |
| Innensechskantschraube 4x16 | ||||
| 017 | 922127-5 | 1.00 | 1.19 | |
| Ansaugdeckel Af500Hp | ||||
| 018 | 318287-3 | 6.00 | 7.14 | |
| Einlassfilter | ||||
| 019 | 413122-1 | 3.60 | 4.28 | |
| Unterlegscheibe | ||||
| 020 | 424117-9 | 2.40 | 2.86 | |
| O-Ring 9,5 | ||||
| 021 | 213194-4 | 2.40 | 2.86 | |
| O-Ring 11 | ||||
| 022 | 213105-9 | 1.00 | 1.19 | |
| Rohr | ||||
| 023 | 331832-7 | 8.40 | 10.00 | |
| O-Ring 9,5 | ||||
| 024 | 213194-4 | 2.40 | 2.86 | |
| Namensschild "af500hp" | ||||
| 025 | 865252-8 | 3.60 | 4.28 | |
| Gehäuse | ||||
| 026 | 188601-5 | 105.60 | 125.66 | |
| Makita Logo Etikett R | ||||
| 027 | 819313-6 | 3.60 | 4.28 | |
| Makita Logo Etikett L | ||||
| 028 | 819314-4 | 2.40 | 2.86 | |
| Verriegelungsstift 3-28 | ||||
| 029 | 951075-1 | 1.00 | 1.19 | |
| Verriegelungsstift 3-28 | ||||
| 030 | 951075-1 | 1.00 | 1.19 | |
| Spannstift 3-26 | ||||
| 031 | 258037-3 | 1.00 | 1.19 | |
| Sperrbolzen | ||||
| 032 | 310263-3 | 3.60 | 4.28 | |
| Sperrstiftführung | ||||
| 033 | 310296-8 | 3.60 | 4.28 | |
| Verbindungsklotz | ||||
| 034 | 310312-6 | 3.60 | 4.28 | |
| Schalterknopf | ||||
| 035 | 450633-5 | 4.80 | 5.71 | |
| Spannstift 2-14 | ||||
| 036 | 951010-9 | 1.00 | 1.19 | |
| Stift 3 | ||||
| 037 | 256221-4 | 1.00 | 1.19 | |
| Druckfeder 4 | ||||
| 038 | 231856-2 | 1.20 | 1.43 | |
| Stift 2 | ||||
| 039 | 268218-1 | 4.80 | 5.71 | |
| Druckfeder 5 | ||||
| 040 | 231309-1 | 1.00 | 1.19 | |
| Spannstift 2-8 | ||||
| 041 | 951001-0 | 1.00 | 1.19 | |
| Haltestift Kompl. C8fs (inkl.pos.nr.44), C8fse In | ||||
| 042 | 324948-5 | 4.80 | 5.71 | |
| Knopf | ||||
| 043 | 450786-0 | 4.80 | 5.71 | |
| Stift 3 | ||||
| 044 | 256221-4 | 1.00 | 1.19 | |
| Schalter Montageplatte | ||||
| 045 | 451332-2 | 2.40 | 2.86 | |
| Druckfeder 5 | ||||
| 046 | 234067-8 | 1.00 | 1.19 | |
| Stift 4 | ||||
| 047 | 268243-2 | 1.20 | 1.43 | |
| Druckfeder 5 | ||||
| 048 | 234100-6 | 1.00 | 1.19 | |
| Stopper | ||||
| 049 | 310265-9 | 6.00 | 7.14 | |
| Einsteller | ||||
| 050 | 310286-1 | 13.20 | 15.71 | |
| Drehfeder | ||||
| 051 | 233533-2 | 10.80 | 12.85 | |
| Druckmutter M3 | ||||
| 052 | 259009-1 | 1.00 | 1.19 | |
| Arm | ||||
| 054 | 165567-6 | 10.80 | 12.85 | |
| Kontaktarm | ||||
| 056 | 140582-1 | 36.30 | 43.20 | |
| Kontaktpunkt Abdeckung | ||||
| 057 | 310261-7 | 20.90 | 24.87 | |
| Met.schraube Ck Inb M5x6mm | ||||
| 058 | 266577-7 | 1.20 | 1.43 | |
| Magazin Zsb | ||||
| 059 | 331826-2 | 22.00 | 26.18 | |
| Innensechskantschraube M3x10 | ||||
| 060 | 266177-3 | 1.00 | 1.19 | |
| Spannstift 2-8 | ||||
| 061 | 951001-0 | 1.00 | 1.19 | |
| Innensechskantschraube M3x10 | ||||
| 062 | 266177-3 | 1.00 | 1.19 | |
| Schlagstiftführung | ||||
| 063 | 310259-4 | 59.40 | 70.69 | |
| Innensechskantschraube m5x18 | ||||
| 064 | 265853-6 | 1.00 | 1.19 | |
| Druckfeder 3 | ||||
| 065 | 234119-5 | 4.80 | 5.71 | |
| Führungsschienenabdeckung | ||||
| 066 | 310260-9 | 34.10 | 40.58 | |
| Met.schraube Ck Inb M5x6mm | ||||
| 067 | 266577-7 | 1.20 | 1.43 | |
| Innensechskantschraube 4x12 | ||||
| 068 | 265353-6 | 1.20 | 1.43 | |
| Spannstift 2-8 | ||||
| 069 | 951001-0 | 1.00 | 1.19 | |
| Spannstift 2-8 | ||||
| 070 | 951001-0 | 1.00 | 1.19 | |
| Druckfeder 3 | ||||
| 071 | 233018-8 | 1.00 | 1.19 | |
| Ausgang Bpt350 | ||||
| 072 | 310176-8 | 3.60 | 4.28 | |
| Druckplatte | ||||
| 073 | 345947-4 | 4.80 | 5.71 | |
| Kragenstift 5-7 | ||||
| 074 | 450627-0 | 4.80 | 5.71 | |
| Distanzstütze | ||||
| 075 | 345945-8 | 4.80 | 5.71 | |
| Unterer Nagelführer | ||||
| 076 | 331827-0 | 9.60 | 11.42 | |
| Nagelknockout | ||||
| 077 | 345946-6 | 4.80 | 5.71 | |
| Druckfeder 4 | ||||
| 078 | 233476-8 | 1.00 | 1.19 | |
| Blattfeder | ||||
| 079 | 232243-8 | 4.80 | 5.71 | |
| Nagelführungsbehälter | ||||
| 080 | 450624-6 | 4.80 | 5.71 | |
| Oberer Nagelführer | ||||
| 081 | 158749-7 | 36.30 | 43.20 | |
| Warnschild | ||||
| 081A | 810418-5 | 2.40 | 2.86 | |
| Sechskantmutter M4 | ||||
| 082 | 931102-0 | 1.00 | 1.19 | |
| Sechskant-Knopfkopfschraube M4x8 | ||||
| 083 | 266430-7 | 4.80 | 5.71 | |
| Abdeckung schiebetür | ||||
| 084 | 450625-4 | 6.00 | 7.14 | |
| Magazinstoßstange | ||||
| 085 | 424113-7 | 4.80 | 5.71 | |
| Verriegelungsstift 3-28 | ||||
| 086 | 951075-1 | 1.00 | 1.19 | |
| Spannstift 3-24 | ||||
| 087 | 951072-7 | 1.00 | 1.19 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 088 | 233097-6 | |||
| Sperrhebel | ||||
| 089 | 345954-7 | 4.80 | 5.71 | |
| Druckfeder 6 | ||||
| 090 | 234066-0 | 2.40 | 2.86 | |
| Führungsbuchse | ||||
| 091 | 345948-2 | 4.80 | 5.71 | |
| Spannstift 3-16 | ||||
| 092 | 951063-8 | 1.00 | 1.19 | |
| Innensechskantschraube 4x12 | ||||
| 093 | 265353-6 | 1.20 | 1.43 | |
| Innenstiftschraube m5x14 | ||||
| 094 | 265909-5 | 2.40 | 2.86 | |
| Kupplungsplatte | ||||
| 095 | 345949-0 | 4.80 | 5.71 | |
| O-Ring 20 | ||||
| 096 | 213310-8 | 1.20 | 1.43 | |
| O-Ring 22 | ||||
| 097 | 213373-4 | 1.20 | 1.43 | |
| Wechselventilführung | ||||
| 098 | 331831-9 | 8.40 | 10.00 | |
| O-Ring 11.2 | ||||
| 099 | 213137-6 | 2.40 | 2.86 | |
| O-Ring 12,5 | ||||
| 100 | 213191-0 | 2.40 | 2.86 | |
| O-Ring 18 | ||||
| 101 | 213262-3 | 1.20 | 1.43 | |
| HAUPTVENTIL | ||||
| 102 | 412091-3 | 39.60 | 47.12 | |
| Druckfeder 7 | ||||
| 103 | 234070-9 | 1.20 | 1.43 | |
| O-Ring 14 | ||||
| 104 | 213162-7 | 1.00 | 1.19 | |
| O-Ring 18 | ||||
| 105 | 213275-4 | 1.00 | 1.19 | |
| Wechselventilführung | ||||
| 106 | 324912-6 | 9.60 | 11.42 | |
| O-Ring 6 | ||||
| 107 | 213998-4 | 2.40 | 2.86 | |
| O-Ring 6 | ||||
| 108 | 213998-4 | 2.40 | 2.86 | |
| Regelventil | ||||
| 109 | 451204-1 | 34.10 | 40.58 | |
| O-Ring 14 | ||||
| 110 | 213162-7 | 1.00 | 1.19 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 111 | 234068-6 | |||
| O-Ring 3 | ||||
| 112 | 213979-8 | 2.40 | 2.86 | |
| Schaltventilschaft | ||||
| 113 | 325691-9 | 6.00 | 7.14 | |
| O-Ring 3 | ||||
| 114 | 213979-8 | 2.40 | 2.86 | |
| O-Ring 3 | ||||
| 115 | 213979-8 | 2.40 | 2.86 | |
| O-Ring 22 | ||||
| 116 | 213373-4 | 1.20 | 1.43 | |
| Schaltventilgehäuse | ||||
| 117 | 325633-3 | 13.20 | 15.71 | |
| Druckfeder 5 | ||||
| 118 | 234110-3 | 2.40 | 2.86 | |
| Verriegelungsstift 3-28 | ||||
| 119 | 951075-1 | 1.00 | 1.19 | |
| Verbindungsglied | ||||
| 120 | 310284-5 | 16.50 | 19.64 | |
| Filter | ||||
| 121 | 413125-5 | 2.40 | 2.86 | |
| Schraube M3 | ||||
| 122 | 265591-0 | 6.00 | 7.14 | |
| Niet 3 | ||||
| 123 | 941002-6 | 1.00 | 1.19 | |
