Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Makita AF506'. Von hier aus können Sie alle gewünschten Teile direkt bestellen. Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert ein bis vier Wochen. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

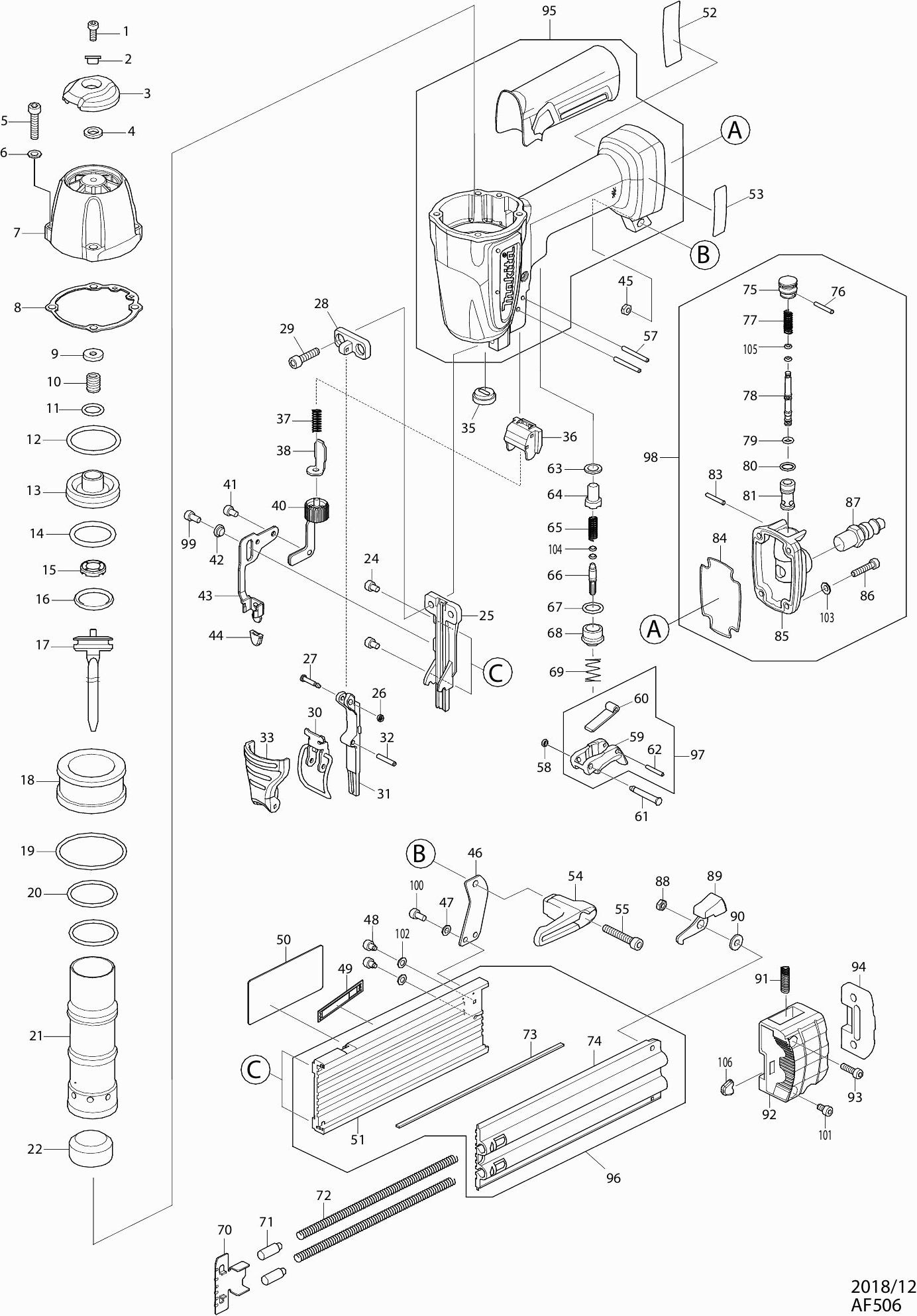

Zeichnungen der Makita AF506
Teileliste der Makita AF506
| Pos. | Beschreibung | Preis ohne MwSt | Preis inkl. MwSt | |
| Die angegebenen Preise enthalten die Mehrwertsteuer | ||||
| Innensechskantschraube M4 x 10 mm | ||||
| 001 | HY00000001 | 0.83 | 0.99 | |
| Hülse 4 | ||||
| 002 | HY00000002 | 0.83 | 0.99 | |
| Auslassabdeckung AF506 | ||||
| 003 | HY00000508 | 1.20 | 1.43 | |
| Gummiring 7 | ||||
| 004 | HY00000004 | 0.83 | 0.99 | |
| Innensechskantschraube M5 x 22 mm | ||||
| 005 | HY00000049 | 0.83 | 0.99 | |
| Sicherungsscheibe 5mm AF506 | ||||
| 006 | HY00000160 | 0.83 | 0.99 | |
| Zylinderkopf AF506 | ||||
| 007 | HY00000511 | 12.19 | 14.51 | |
| Dichtung Zylinderkopf AF506 | ||||
| 008 | HY00000509 | 1.00 | 1.19 | |
| Schutz AF-DW | ||||
| 009 | HY00000008 | 0.83 | 0.99 | |
| Druckfeder 7mm AF506 | ||||
| 010 | HY00000629 | 0.83 | 0.99 | |
| O-Ring 12 | ||||
| 011 | HY00000010 | 0.83 | 0.99 | |
| O-Ring 33 | ||||
| 012 | HY00000011 | 0.83 | 0.99 | |
| Hauptventil AF506 | ||||
| 013 | HY00000507 | 3.54 | 4.21 | |
| O-Ring 26,5mm AF506 | ||||
| 014 | HY00000408 | 0.83 | 0.99 | |
| Schutz P | ||||
| 015 | HY00000014 | 0.83 | 0.99 | |
| O-Ring 22,5mm AF506 | ||||
| 016 | HY00000400 | 0.83 | 0.99 | |
| Schlagstift AF506 | ||||
| 017 | HY00000911 | 12.22 | 14.54 | |
| Zylindrisches Zwischenstück AF506 | ||||
| 018 | HY00000912 | 2.02 | 2.40 | |
| O-Ring 46 | ||||
| 019 | HY00000016 | 0.83 | 0.99 | |
| O-Ring 30,5mm AF506 | ||||
| 020 | HY00000409 | 0.83 | 0.99 | |
| Zylinder AF506 | ||||
| 021 | HY00000913 | 8.21 | 9.77 | |
| Stoßkissen AF506 | ||||
| 022 | HY00000546 | 2.71 | 3.22 | |
| Inbusschraube M4 x 8 mm | ||||
| 024 | HY00000074 | 0.83 | 0.99 | |
| Führer AF506 | ||||
| 025 | HY00000914 | 12.22 | 14.54 | |
| Gummiring 2mm | ||||
| 026 | HY00000043 | 0.83 | 0.99 | |
| Abdeckung AF506 | ||||
| 027 | HY00000915 | 0.83 | 0.99 | |
| Platte AF506 | ||||
| 028 | HY00000916 | 5.06 | 6.02 | |
| Inbusschraube M5 x 20 mm | ||||
| 029 | HY00000005 | 1.00 | 1.19 | |
| Verriegelung AF506 | ||||
| 030 | HY00000917 | 1.18 | 1.40 | |
| Tür AF506 | ||||
| 031 | HY00000918 | 7.22 | 8.59 | |
| Sicherungsstift 3x22mm AF506 | ||||
| 032 | HY00000531 | 0.83 | 0.99 | |
| Schließkappe AF506 | ||||
| 033 | HY00000919 | 1.00 | 1.19 | |
| Dichtstopfen | ||||
| 035 | HY00000023 | 0.83 | 0.99 | |
| Halter AF506 | ||||
| 036 | HY00000506 | 0.98 | 1.17 | |
| Druckfeder 5mm AF506 | ||||
| 037 | HY00000421 | 0.83 | 0.99 | |
| Halter AF506 | ||||
| 038 | HY00000444 | 1.39 | 1.65 | |
| Verbindungsarm AF506 | ||||
| 040 | HY00000950 | 5.06 | 6.02 | |
| Inbus-Schraube M4x4mm AF506 | ||||
| 041 | HY00000649 | 0.83 | 0.99 | |
| Passbuchse AF506 | ||||
| 042 | HY00000633 | 0.83 | 0.99 | |
| Verbindungsarm AF506 | ||||
| 043 | HY00000923 | 2.02 | 2.40 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 044 | HY00000378 | |||
| Sicherungsmutter M5 AF506 | ||||
| 045 | HY00000924 | 0.83 | 0.99 | |
| Kupplung AF506 | ||||
| 046 | HY00000925 | 1.00 | 1.19 | |
| Niete | ||||
| 047 | HY00000070 | 0.83 | 0.99 | |
| Innensechskantschraube M4x6mm AF506 | ||||
| 048 | HY00000926 | 0.83 | 0.99 | |
| Sensor AF506 | ||||
| 049 | HY00000927 | 1.39 | 1.65 | |
| Warnschild AF506 | ||||
| 050 | HY00000928 | 0.83 | 0.99 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 051 | HY00000929 | |||
| Namensschild AF506 | ||||
| 052 | HY00000930 | 0.83 | 0.99 | |
| Warnschild B AF506 | ||||
| 053 | HY00000931 | 0.83 | 0.99 | |
| Haken | ||||
| 054 | HY00000062 | 1.39 | 1.65 | |
| Innensechskantschraube M5x25mm AF506 | ||||
| 055 | HY00000156 | 2.02 | 2.40 | |
| Spannstift 3-26 | ||||
| 057 | HY00000024 | 0.83 | 0.99 | |
| O-Ring 3 | ||||
| 058 | HY00000037 | 0.83 | 0.99 | |
| Magazin assy AF506 | ||||
| 059 | HY00000947 | 25.36 | 30.18 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 060 | HY00000932 | |||
| Stift 4mm AF506 | ||||
| 061 | HY00000933 | 0.83 | 0.99 | |
| Sicherungsstift 2,5x16mm AF506 | ||||
| 062 | HY00000114 | 0.98 | 1.17 | |
| Gummi ring 8mm | ||||
| 063 | HY00000033 | 0.83 | 0.99 | |
| Wechselventilführung | ||||
| 064 | HY00000034 | 1.67 | 1.99 | |
| Druckfeder 4 | ||||
| 065 | HY00000035 | 0.83 | 0.99 | |
| Ventilauslöser AF506 | ||||
| 066 | HY00000934 | 0.98 | 1.17 | |
| O-Ring 11 | ||||
| 067 | HY00000039 | 0.83 | 0.99 | |
| Schaltventilgehäuse | ||||
| 068 | HY00000038 | 1.67 | 1.99 | |
| Druckfeder 10 | ||||
| 069 | HY00000040 | 0.83 | 0.99 | |
| Druckstift AF506 | ||||
| 070 | HY00000935 | 0.83 | 0.99 | |
| Stift 7mm AF506 | ||||
| 071 | HY00000936 | 0.83 | 0.99 | |
| Druckfeder 6 | ||||
| 072 | HY00000059 | 1.67 | 1.99 | |
| Magazinschiene AF506 | ||||
| 073 | HY00000937 | 0.98 | 1.17 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 074 | HY00000938 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 075 | HY00000573 | |||
| Stift 2 | ||||
| 076 | HY00000046 | 0.83 | 0.99 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 077 | HY00000589 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 078 | HY00000513 | |||
| O-Ring 5mm AF353 | ||||
| 079 | HY00000397 | 0.83 | 0.99 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 080 | HY00000399 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 081 | HY00000599 | |||
| Spannstift 2.5-18 | ||||
| 083 | HY00000054 | 0.83 | 0.99 | |
| Dichtungsring AN613 | ||||
| 084 | HY00000580 | 0.83 | 0.99 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 085 | HY00000499 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 086 | HY00000650 | |||
| Luchtnippel Orion R1/4" | ||||
| 087 | HY00000081 | 1.00 | 1.19 | |
| Sicherungsmutter M4 AF506 | ||||
| 088 | HY00000159 | 0.83 | 0.99 | |
| Sperrhebel AF506 | ||||
| 089 | HY00000941 | 1.20 | 1.43 | |
| Buchse 4mm AF506 | ||||
| 090 | HY00000942 | 0.98 | 1.17 | |
| Druckfeder 5mm AF506 | ||||
| 091 | HY00000943 | 0.83 | 0.99 | |
| Magazintür AF506 | ||||
| 092 | HY00000944 | 2.38 | 2.83 | |
| Inbus-Schraube M4x12mm AF353 | ||||
| 093 | HY00000647 | 0.83 | 0.99 | |
| Türpuffer AF506 | ||||
| 094 | HY00000945 | 1.39 | 1.65 | |
| Gehäuse assy AF506 | ||||
| 095 | HY00000946 | 36.05 | 42.90 | |
| Magazin assy AF506 | ||||
| 096 | HY00000947 | 25.36 | 30.18 | |
| Schalter assy AF506 | ||||
| 097 | HY00000948 | 2.02 | 2.40 | |
| Entlüftungsset assy AF506 | ||||
| 098 | HY00000494 | 15.60 | 18.56 | |
| Inbusschraube M4 x 8 mm | ||||
| 099 | HY00000074 | 0.83 | 0.99 | |
| Inbusschraube M4 x 8 mm | ||||
| 100 | HY00000074 | 0.83 | 0.99 | |
| Inbusschraube M4 x 8 mm | ||||
| 101 | HY00000074 | 0.83 | 0.99 | |
| Niete | ||||
| 102 | HY00000070 | 0.83 | 0.99 | |
| Niete | ||||
| 103 | HY00000070 | 0.83 | 0.99 | |
| O-Ring 3 | ||||
| 104 | HY00000037 | 0.83 | 0.99 | |
| O-Ring 3 | ||||
| 105 | HY00000037 | 0.83 | 0.99 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 106 | HY00000378 | |||
