Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Makita AG-3750'. Von hier aus können Sie alle gewünschten Teile direkt bestellen.Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert 5 bis 10 Arbeitstage. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

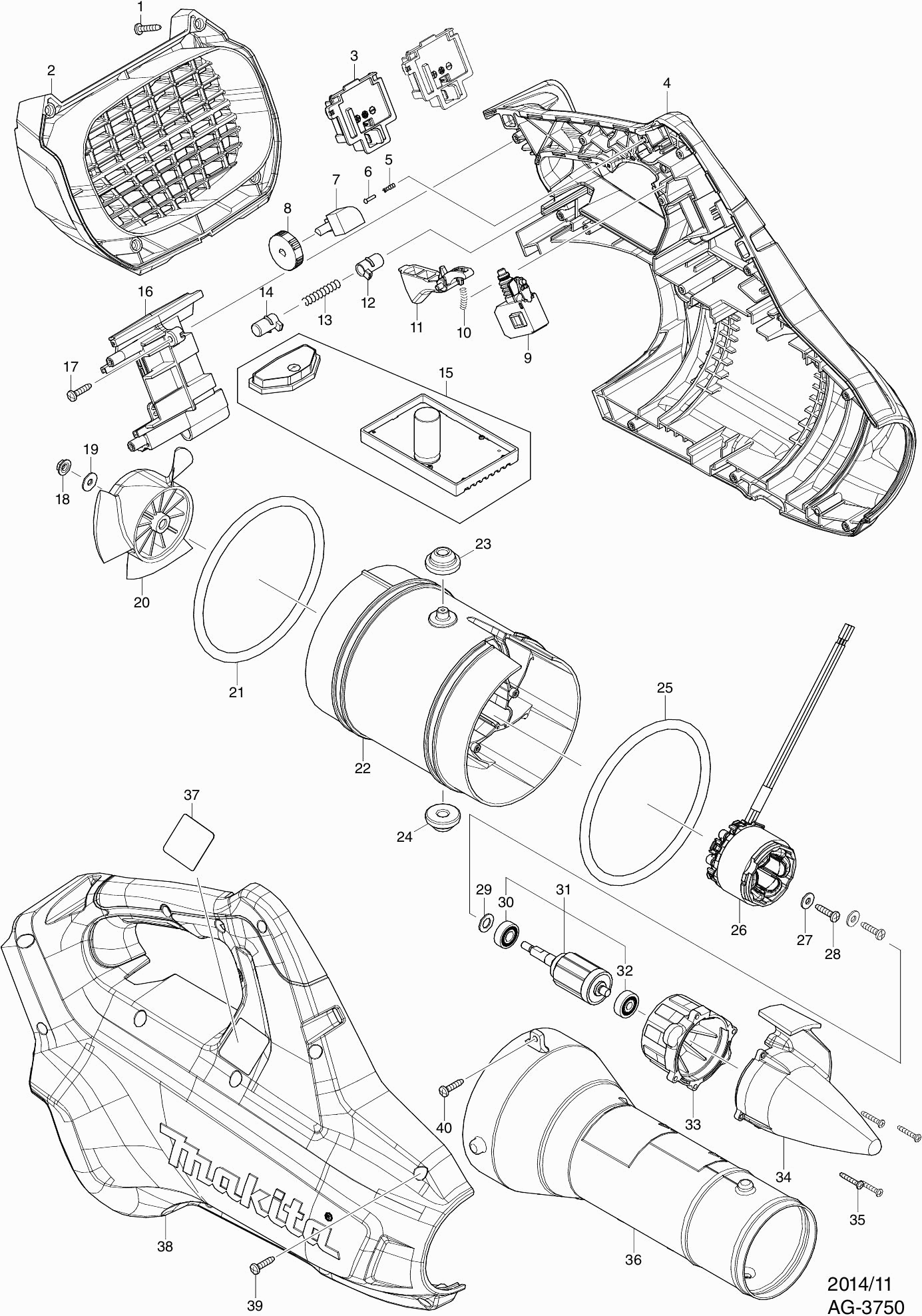

Zeichnungen der Makita AG-3750
Teileliste der Makita AG-3750
| Pos. | Beschreibung | Preis ohne MwSt | Preis inkl. MwSt | |
| Die angegebenen Preise enthalten die Mehrwertsteuer | ||||
| SELBSTSCHNEIDENDE SCHRAUBE 4X18MM DGA520 A | ||||
| 001 | 265B67-9 | 1.00 | 1.19 | |
| Enddeckel G12sg | ||||
| 002 | 455912-6 | 8.40 | 10.00 | |
| Anschlusseinheit (3 Kontakte) | ||||
| 003 | 644808-8 | 3.60 | 4.28 | |
| Motorgehäuse | ||||
| 004 | 183A81-6 | 59.40 | 70.69 | |
| Gummistift 6 | ||||
| 004A | 263005-3 | 1.00 | 1.19 | |
| Warnzeichenlabel DUB363 A | ||||
| 004B | 8011Y4-4 | 2.40 | 2.86 | |
| Druckfeder 3 | ||||
| 005 | 233002-3 | 1.00 | 1.19 | |
| Niete 2 | ||||
| 006 | 255058-6 | 1.00 | 1.19 | |
| Geschw.regulierer | ||||
| 007 | 620415-1 | 11.00 | 13.09 | |
| Knopf 28 | ||||
| 008 | 271427-3 | 1.20 | 1.43 | |
| Schalter c3jw-1p | ||||
| 009 | 650709-0 | 14.30 | 17.02 | |
| Druckfeder 4 | ||||
| 010 | 233101-1 | 1.00 | 1.19 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 011 | 455913-4 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 011A | 455913-4 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 011B | 4132P0-9 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 011C | 4132P0-9 | |||
| Schalterknopf | ||||
| 012 | 418881-2 | 1.00 | 1.19 | |
| Druckfeder 5 | ||||
| 013 | 233092-6 | 1.00 | 1.19 | |
| Schalterknopf | ||||
| 014 | 418881-2 | 1.00 | 1.19 | |
| Abdeckhaube | ||||
| 015 | 143166-4 | 184.64 | 219.72 | |
| STEUERUNG DUB362 A | ||||
| 015-1 | 141N60-8 | 121.00 | 143.99 | |
| Mittelgehäuse | ||||
| 016 | 143147-8 | 7.20 | 8.57 | |
| Gummistift 6 | ||||
| 016A | 263005-3 | 1.00 | 1.19 | |
| SELBSTSCHNEIDENDE SCHRAUBE 4X18MM DGA520 A | ||||
| 017 | 265B67-9 | 1.00 | 1.19 | |
| Sechskant-Sicherungsmutter 5x8 | ||||
| 018 | 252103-8 | 1.20 | 1.43 | |
| Mutter M5X8mm DUB184 | ||||
| 018 | 252286-4 | 1.00 | 1.19 | |
| Sicherungsscheibe 5 | ||||
| 019 | 253194-2 | 1.00 | 1.19 | |
| Fan 110mm Dub362 A | ||||
| 020 | 240177-1 | 11.00 | 13.09 | |
| Dichtungsring 115mm | ||||
| 021 | 424721-4 | 4.80 | 5.71 | |
| Motorgehäuse | ||||
| 022 | 455907-9 | 15.40 | 18.33 | |
| Gummi ring 8mm | ||||
| 023 | 424194-1 | 1.20 | 1.43 | |
| Gummi ring 8mm | ||||
| 024 | 424194-1 | 1.20 | 1.43 | |
| Dichtungsring 115mm | ||||
| 025 | 424721-4 | 4.80 | 5.71 | |
| Feldspule | ||||
| 026 | 629153-2 | 58.30 | 69.38 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 026-1 | 629B73-2 | |||
| Sicherungsscheibe 5 | ||||
| 027 | 253184-5 | 1.00 | 1.19 | |
| SELBSTSCHNEIDENDE SCHRAUBE 4X18MM DGA520 A | ||||
| 028 | 265B67-9 | 1.00 | 1.19 | |
| Unterlegscheibe 8 x 14 x 1mm | ||||
| 029 | 253835-0 | 1.00 | 1.19 | |
| Kugellager | ||||
| 030 | 210040-2 | 3.60 | 4.28 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 031 | 519444-8 | |||
| Kugellager 626zz | ||||
| 032 | 210143-2 | 3.60 | 4.28 | |
| Motorhaubenkappe | ||||
| 033 | 455908-7 | 4.80 | 5.71 | |
| Kappe | ||||
| 034 | 455909-5 | 8.40 | 10.00 | |
| Schraube 3x20mm | ||||
| 035 | 265935-4 | 1.00 | 1.19 | |
| Blasrohr | ||||
| 036 | 455914-2 | 11.00 | 13.09 | |
| Typenschild | ||||
| 037 | 850U45-2 | 3.60 | 4.28 | |
| Motorgehäuse | ||||
| 038 | 183A82-4 | 79.20 | 94.25 | |
| Gummistift 6 | ||||
| 038A | 263005-3 | 1.00 | 1.19 | |
| Warnzeichenlabel DUB363 A | ||||
| 038B | 8011Y4-4 | 2.40 | 2.86 | |
| Gummistift 6 | ||||
| 038C10 | 263005-3 | 1.00 | 1.19 | |
| Warnzeichenlabel DUB363 A | ||||
| 038C20 | 8011Y4-4 | 2.40 | 2.86 | |
| SELBSTSCHNEIDENDE SCHRAUBE 4X18MM DGA520 A | ||||
| 039 | 265B67-9 | 1.00 | 1.19 | |
| Gewindebohrer 4x18 | ||||
| 040 | 266300-0 | 1.00 | 1.19 | |
