Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Makita AM3653'. Von hier aus können Sie alle gewünschten Teile direkt bestellen. Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert ein bis vier Wochen. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

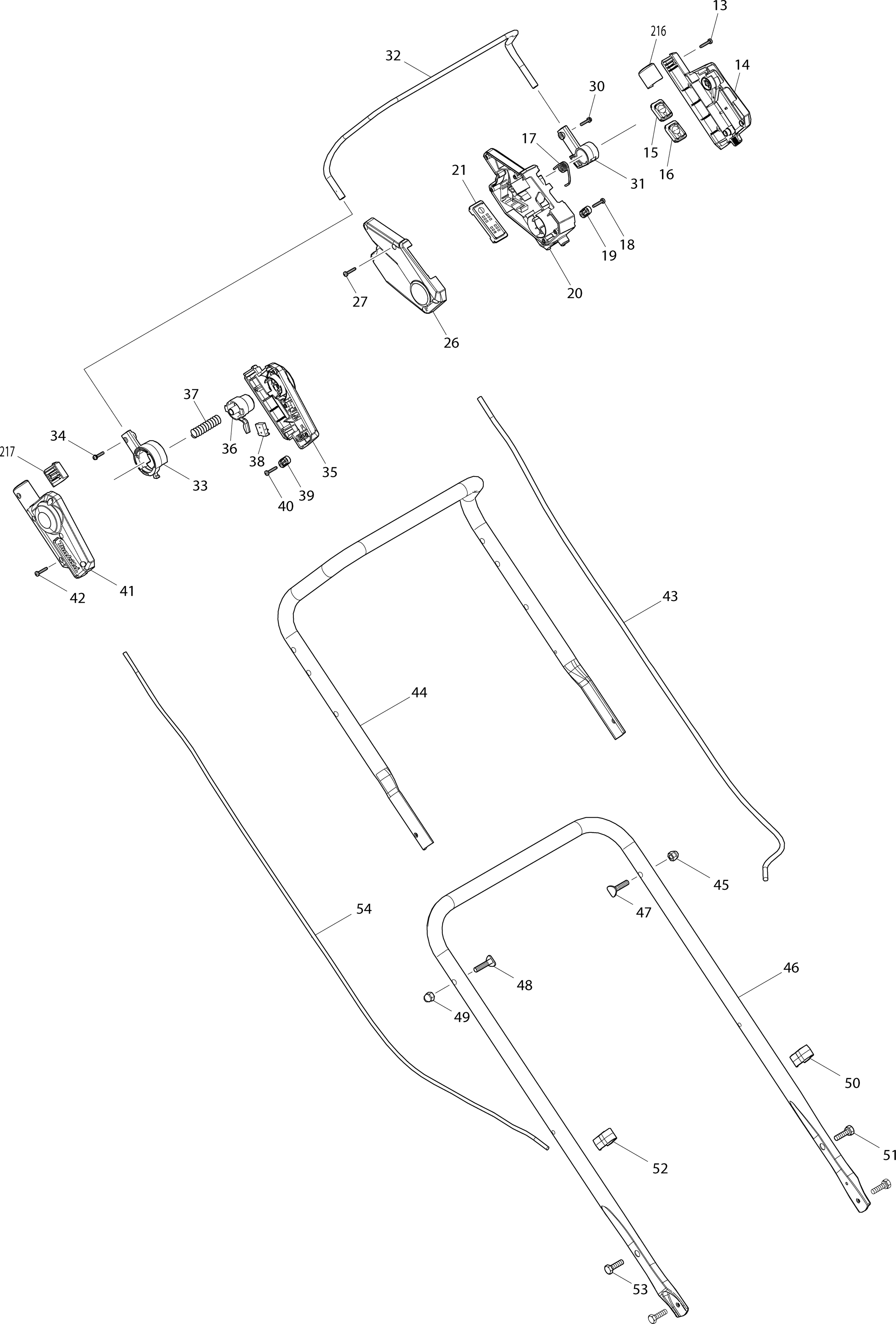

Zeichnungen der Makita AM3653
Teileliste der Makita AM3653
| Pos. | Beschreibung | Preis ohne MwSt | Preis inkl. MwSt | |
| Die angegebenen Preise enthalten die Mehrwertsteuer | ||||
| Sperrstift 6mm DLM462/532 | ||||
| A01 | 327589-6 | 1.20 | 1.43 | |
| DOPSLEUTEL SW17 | ||||
| A02 | 782210-8 | 2.00 | 2.38 | |
| Steckschlüssel | ||||
| A03 | 782212-4 | 3.00 | 3.57 | |
| Deflektorkappe Seitenauswurf DLM532 | ||||
| A04 | 459887-1 | 6.00 | 7.14 | |
| Label Indikation B | ||||
| C10 | 8007C6-9 | 2.40 | 2.86 | |
| Label Indikation A | ||||
| C10 | 8007C8-5 | 2.40 | 2.86 | |
| Warnetikett | ||||
| C10 | 8007P8-6 | 2.40 | 2.86 | |
| Label A/U AS1925 | ||||
| C10 | 810D46-0 | 2.40 | 2.86 | |
| An/Aus-Etikett DLM460 | ||||
| C10 | 818A74-1 | 2.40 | 2.86 | |
| "Warnung"-Aufkleber | ||||
| C10 | 890380-0 | 2.40 | 2.86 | |
| Sechskantmutter M4 | ||||
| C10 | 931102-0 | 1.00 | 1.19 | |
| Gummistift 6 | ||||
| C10 | 263005-3 | 1.00 | 1.19 | |
| Grasfangkorb LM001C | ||||
| C20 | 327866-6 | 14.15 | 16.84 | |
| Label 93dB DLM532 | ||||
| E01 | 8018P2-7 | 2.40 | 2.86 | |
| Etikett "94db" | ||||
| E01-1 | 800A17-7 | 2.40 | 2.86 | |
| Label 95dB DLM480 | ||||
| E01-2 | 819V88-9 | 2.40 | 2.86 | |
| Gewindeschneidende Schraube 4x20 | ||||
| 013 | 266424-2 | 1.00 | 1.19 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 014 | 183N91-1 | |||
| Schaltkreis A DLM460 | ||||
| 015 | 140F09-7 | 11.00 | 13.09 | |
| Schaltkreis B DLM460 | ||||
| 016 | 140F10-2 | 11.00 | 13.09 | |
| Torsionsfeder 12 DLM532/533 | ||||
| 017 | 232575-3 | 1.00 | 1.19 | |
| Gewindeschneidende Schraube 4x20 | ||||
| 018 | 266424-2 | 1.00 | 1.19 | |
| Klemmenhalterung | ||||
| 019 | 687124-5 | 1.00 | 1.19 | |
| Schaltergehäuse DLM530 | ||||
| 020 | 459908-9 | 2.40 | 2.86 | |
| Schaltungsanzeige DLM532 | ||||
| 021 | 620C48-0 | 13.20 | 15.71 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 026 | 183N91-1 | |||
| Gewindeschneidende Schraube 4x20 | ||||
| 027 | 266424-2 | 1.00 | 1.19 | |
| Schraube 4x20 | ||||
| 030 | 911138-5 | 1.00 | 1.19 | |
| Schalterhebelhalter L DLM533 | ||||
| 031 | 459863-5 | 2.40 | 2.86 | |
| Schalthebel DLM532/533 | ||||
| 032 | 327424-8 | 8.40 | 10.00 | |
| Schalthebelhalter R DLM533 | ||||
| 033 | 459856-2 | 2.40 | 2.86 | |
| Schraube 4x20 | ||||
| 034 | 911138-5 | 1.00 | 1.19 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 035 | 183P39-5 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 035-1 | 183X74-1 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 036 | 459857-0 | |||
| Druckfeder 15 DLM460 | ||||
| 037 | 231227-3 | 1.00 | 1.19 | |
| Schalter | ||||
| 038 | 632E26-0 | 11.00 | 13.09 | |
| Klemmenhalterung | ||||
| 039 | 687124-5 | 1.00 | 1.19 | |
| Gewindeschneidende Schraube 4x20 | ||||
| 040 | 266424-2 | 1.00 | 1.19 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 041 | 183P39-5 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 041-1 | 183X74-1 | |||
| Gewindeschneidende Schraube 4x20 | ||||
| 042 | 266424-2 | 1.00 | 1.19 | |
| Kabelbaum DLM530 | ||||
| 043 | 699144-7 | 16.50 | 19.64 | |
| Schiebestange oben DLM532/533 | ||||
| 044 | 327421-4 | 17.60 | 20.94 | |
| Mutternkappe M8 DLM532/533 | ||||
| 045 | 252278-3 | 1.00 | 1.19 | |
| Schiebestange unten DLM532 | ||||
| 046 | 327422-2 | 20.90 | 24.87 | |
| Schlitzschraube M8x38mm DLM532/533 | ||||
| 047 | 265A62-3 | 1.00 | 1.19 | |
| Schlitzschraube M8x38mm DLM532/533 | ||||
| 048 | 265A62-3 | 1.00 | 1.19 | |
| Mutternkappe M8 DLM532/533 | ||||
| 049 | 252278-3 | 1.00 | 1.19 | |
| Kabelklemme DLM532/533 | ||||
| 050 | 459905-5 | 1.20 | 1.43 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 051 | 921451-3 | |||
| Kabelklemme DLM532/533 | ||||
| 052 | 459905-5 | 1.20 | 1.43 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 053 | 921451-3 | |||
| Kabelbaum A DLM532/533 | ||||
| 054 | 699142-1 | 6.00 | 7.14 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 055 | 127432-7 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 055-1 | 122C73-2 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 055-2 | 122J33-6 | |||
| Batteriedeckel DLM532/533 | ||||
| 056 | 140S03-7 | 13.20 | 15.71 | |
| Sprengring E-5 | ||||
| 057 | 961018-5 | 1.00 | 1.19 | |
| Stange 6mm DLM532/533 | ||||
| 058 | 327536-7 | 1.20 | 1.43 | |
| Sicherheitsschlüssel DLM460 | ||||
| 059 | 643535-4 | 3.60 | 4.28 | |
| Schraube M3x14 | ||||
| 060 | 266404-8 | 1.00 | 1.19 | |
| Schalthebel A DLM532/533 | ||||
| 061 | 459851-2 | 1.20 | 1.43 | |
| O-Ring 24mm DLM532/533 | ||||
| 062 | 213896-2 | 1.20 | 1.43 | |
| Sperrhebel DLM532/533 | ||||
| 063 | 459852-0 | 1.00 | 1.19 | |
| Druckfeder 7 | ||||
| 064 | 231037-8 | 1.00 | 1.19 | |
| Gewindeschneidende Schraube 4x20 | ||||
| 065 | 266424-2 | 1.00 | 1.19 | |
| Mähdeckabdeckkappe DLM462 | ||||
| 066 | 459900-5 | 17.60 | 20.94 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 067 | 856P84-0 | |||
| Batteriegehäuse DLM462/532 | ||||
| 068 | 183N78-3 | 7.20 | 8.57 | |
| Gewindeschneidende Schraube 4x20 | ||||
| 069 | 266424-2 | 1.00 | 1.19 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 070 | 856P91-3 | |||
| Anschlusseinheit (3 Kontakte) | ||||
| 071 | 644809-6 | 4.80 | 5.71 | |
| Gewindeschneidende Schraube 4x20 | ||||
| 072 | 266424-2 | 1.00 | 1.19 | |
| Batteriegehäuse DLM462/532 | ||||
| 073 | 183N78-3 | 7.20 | 8.57 | |
| Gewindeschneidende Schraube 4x20 | ||||
| 080 | 266424-2 | 1.00 | 1.19 | |
| Klemmenhalterung | ||||
| 081 | 687124-5 | 1.00 | 1.19 | |
| Klemmenstreifen * | ||||
| 082 | 687051-6 | 1.20 | 1.43 | |
| Controller DLM530 | ||||
| 083 | 620C46-4 | 337.70 | 401.86 | |
| Gewindeschneidende Schraube 4x20 | ||||
| 084 | 266424-2 | 1.00 | 1.19 | |
| Drahtbaum B DLM532/533 | ||||
| 085 | 632P74-5 | 9.60 | 11.42 | |
| Puffer B DLM532/533 | ||||
| 086 | 422529-0 | 1.00 | 1.19 | |
| Puffer A DLM532/533 | ||||
| 088 | 422528-2 | 1.00 | 1.19 | |
| Schalter 1703,4703 DLM532 | ||||
| 089 | 651444-3 | 13.20 | 15.71 | |
| Gewindeschneidende Schraube 4x20 | ||||
| 091 | 266424-2 | 1.00 | 1.19 | |
| Klemmenhalterung | ||||
| 092 | 687124-5 | 1.00 | 1.19 | |
| Klemmenstreifen * | ||||
| 093 | 687051-6 | 1.20 | 1.43 | |
| Schraube Vk 20mm | ||||
| 094 | 911233-1 | 1.00 | 1.19 | |
| Unterplatte DLM532/533 | ||||
| 095 | 459848-1 | 17.60 | 20.94 | |
| Unterplatte DLM532/533 | ||||
| 095-1 | 459848-1 | 17.60 | 20.94 | |
| Oberes Motorgehäuse DLM532/533 | ||||
| 096 | 319869-4 | 9.60 | 11.42 | |
| 19mm Sicherungsring DLM532/533 | ||||
| 097 | 253455-0 | 1.00 | 1.19 | |
| Kugellager 6000ddw | ||||
| 098 | 210141-6 | 1.20 | 1.43 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 098-1 | 210332-9 | |||
| Motorbaugruppe DLM532/533 | ||||
| 099 | 519606-8 | 112.20 | 133.52 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 100 | 211387-7 | |||
| Parker Schraube 2x8mm DLM532/533 | ||||
| 101 | 265B29-7 | 1.00 | 1.19 | |
| Controller B DLM532/533 | ||||
| 102 | 620B88-2 | 19.80 | 23.56 | |
| Feld DLM532/533 | ||||
| 103 | 629465-3 | 112.20 | 133.52 | |
| Unteres Motorgehäuse DLM532/533 | ||||
| 104 | 319870-9 | 9.60 | 11.42 | |
| Schraube 5X70 * | ||||
| 105 | 911691-1 | 1.20 | 1.43 | |
| Schraube M3X6 | ||||
| 106 | 652031-1 | 1.00 | 1.19 | |
| Schraube Vk 20mm | ||||
| 107 | 911233-1 | 1.00 | 1.19 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 108 | 922441-9 | |||
| Motorhalterungen DLM532/533 | ||||
| 109 | 319867-8 | 17.60 | 20.94 | |
| Motorzwischenplatte DLM532/533 | ||||
| 110 | 459853-8 | 2.40 | 2.86 | |
| Schraube 4x16 | ||||
| 111 | 911126-2 | 1.00 | 1.19 | |
| Ventilator 170 DLM532/533 | ||||
| 112 | 240205-2 | 6.00 | 7.14 | |
| Kreismesserstütze DLM532/533 | ||||
| 113 | 319868-6 | 6.00 | 7.14 | |
| Gewindeschneidende Schraube 4x20 | ||||
| 114 | 266424-2 | 1.00 | 1.19 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 115 | 191D52-7 | |||
| CIRKELMES OPVANGEN 53 CM | ||||
| 115-1 | 191W87-2 | 17.00 | 20.23 | |
| Mähblattschraube M8x35mm DLM532 A | ||||
| 116 | 265A69-9 | 1.20 | 1.43 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 116-1 | 265D72-8 | |||
| MULCHINLEG DLM532 | ||||
| 117 | 127516-1 | 7.00 | 8.33 | |
| Absperrknopf DLM462/532 | ||||
| 118 | 459884-7 | 1.20 | 1.43 | |
| Druckfeder 7 | ||||
| 119 | 231401-3 | 1.00 | 1.19 | |
| Absperrknopfhalter DLM462/532 | ||||
| 120 | 459885-5 | 1.20 | 1.43 | |
| Gewindeschneidende Schraube 4x20 | ||||
| 121 | 266424-2 | 1.00 | 1.19 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 123 | 140R98-4 | |||
| Innensechskantschraube M8 DLM532/533 | ||||
| 124 | 265B20-5 | 1.00 | 1.19 | |
| Schiebestangenhalter L DLM532 | ||||
| 125 | 347579-3 | 8.40 | 10.00 | |
| Drehfeder 6mm | ||||
| 126 | 233597-6 | 1.20 | 1.43 | |
| Sprengring E-5 | ||||
| 127 | 961018-5 | 1.00 | 1.19 | |
| Auswurfdeckelachse 6mm DLM532 | ||||
| 128 | 327418-3 | 2.40 | 2.86 | |
| Inbusschraube M5x12mm Ck | ||||
| 129 | 922213-2 | 1.00 | 1.19 | |
| Deckelhalter DLM532/533 | ||||
| 130 | 459877-4 | 2.40 | 2.86 | |
| Hinterer Griff DLM532 | ||||
| 131 | 162692-4 | 10.80 | 12.85 | |
| Rechtshänder Griffhalter DLM533 | ||||
| 132 | 347578-5 | 8.40 | 10.00 | |
| Klammer | ||||
| 133 | 451825-9 | 1.00 | 1.19 | |
| Innensechskantschraube M8 DLM532/533 | ||||
| 134 | 265B20-5 | 1.00 | 1.19 | |
| Feder für Ventil DLM532/533 | ||||
| 135 | 232628-8 | 3.60 | 4.28 | |
| Verbindungsstange DLM532 | ||||
| 136 | 347580-8 | 23.10 | 27.49 | |
| Sicherungsscheibe 6x12mm | ||||
| 137 | 941151-9 | 1.00 | 1.19 | |
| Sicherungsmutter 6-10 | ||||
| 138 | 252014-7 | 1.00 | 1.19 | |
| Unterlegscheibe 8 | ||||
| 139 | 267216-2 | 1.00 | 1.19 | |
| Sicherungsmutter 6-10 | ||||
| 140 | 252014-7 | 1.00 | 1.19 | |
| Sicherungsscheibe 6x12mm | ||||
| 141 | 941151-9 | 1.00 | 1.19 | |
| Unterlegscheibe 8 | ||||
| 142 | 253762-1 | 1.20 | 1.43 | |
| Mähdeck DLM530 | ||||
| 147 | 347591-3 | 139.70 | 166.24 | |
| Höhenplatte DLM532/533 | ||||
| 148 | 347582-4 | 4.80 | 5.71 | |
| Innensechskantschraube M8 DLM532/533 | ||||
| 149 | 265B20-5 | 1.00 | 1.19 | |
| Innensechskantschraube M6X12 | ||||
| 150 | 922311-2 | 1.00 | 1.19 | |
| Hintere Achsabdeckkappe DLM532/533 | ||||
| 151 | 313290-9 | 2.40 | 2.86 | |
| Inbusschraube M5x12mm Ck | ||||
| 157 | 922213-2 | 1.00 | 1.19 | |
| Torsionsfeder 9mm DLM532/533 | ||||
| 159 | 232567-2 | 1.20 | 1.43 | |
| Seitenplatte DLM532 | ||||
| 160 | 347584-0 | 2.40 | 2.86 | |
| Achse 8mm DLM532 | ||||
| 161 | 327420-6 | 1.20 | 1.43 | |
| Stoppring E-7 | ||||
| 162 | 961013-5 | 1.00 | 1.19 | |
| Seitenkappe DLM532 | ||||
| 163 | 459886-3 | 3.60 | 4.28 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 164 | 922441-9 | |||
| Handgriff für DLM462 | ||||
| 165 | 459870-8 | 6.00 | 7.14 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 166 | 459901-3 | |||
| Unterplatte Mähdeck DLM532 | ||||
| 167 | 459872-4 | 13.20 | 15.71 | |
| Gewindeschneidende Schraube 4x20 | ||||
| 168 | 266424-2 | 1.00 | 1.19 | |
| Flanschschraube M8x12 | ||||
| 169 | 265324-3 | 1.20 | 1.43 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 170 | 211247-3 | |||
| Hinter Radmontage DLM532/533 | ||||
| 171 | 127513-7 | 23.10 | 27.49 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 171-1 | 122J35-2 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 172 | 211247-3 | |||
| Schraube 5x12 | ||||
| 178 | 911213-7 | 1.00 | 1.19 | |
| Radkappe DLM532/533 | ||||
| 179 | 459867-7 | 6.00 | 7.14 | |
| Schraube 5x12 | ||||
| 180 | 911213-7 | 1.00 | 1.19 | |
| Hinterachshalter DLM462 P | ||||
| 181 | 327435-3 | 7.20 | 8.57 | |
| Hinterachse DLM532/533 | ||||
| 183 | 162689-3 | 26.40 | 31.42 | |
| Innensechskantschraube M6X12 | ||||
| 184 | 922311-2 | 1.00 | 1.19 | |
| Höheneinstellung DLM532/533 | ||||
| 185 | 162694-0 | 8.40 | 10.00 | |
| Hinterachshalter DLM462 P | ||||
| 186 | 327435-3 | 7.20 | 8.57 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 186-1 | 313368-8 | |||
| Schraube 5x12 | ||||
| 188 | 911213-7 | 1.00 | 1.19 | |
| Radkappe DLM532/533 | ||||
| 189 | 459867-7 | 6.00 | 7.14 | |
| Schraube 5x12 | ||||
| 190 | 911213-7 | 1.00 | 1.19 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 195 | 211247-3 | |||
| Hinter Radmontage DLM532/533 | ||||
| 196 | 127513-7 | 23.10 | 27.49 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 196-1 | 122J35-2 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 197 | 211247-3 | |||
| Flanschschraube M8x12 | ||||
| 198 | 265324-3 | 1.20 | 1.43 | |
| Flanschschraube M8x12 | ||||
| 203 | 265324-3 | 1.20 | 1.43 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 204 | 211247-3 | |||
| Vorderrad Montage DLM532/533 | ||||
| 205 | 127514-5 | 22.00 | 26.18 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 206 | 211247-3 | |||
| Vorderachse DLM532/533 | ||||
| 207 | 162688-5 | 19.80 | 23.56 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 208 | 211247-3 | |||
| Vorderrad Montage DLM532/533 | ||||
| 209 | 127514-5 | 22.00 | 26.18 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 210 | 211247-3 | |||
| Flanschschraube M8x12 | ||||
| 211 | 265324-3 | 1.20 | 1.43 | |
| Achssperrplatte | ||||
| 212 | 341462-6 | 2.40 | 2.86 | |
| Gewindeschneidende Schraube 4x20 | ||||
| 213 | 266424-2 | 1.00 | 1.19 | |
| Durchführungstülle DLM462 | ||||
| 215 | 422533-9 | 1.00 | 1.19 | |
| Handgriffkappe DLM462 | ||||
| 216 | 459907-1 | 1.00 | 1.19 | |
| Handgriffkappe DLM462 | ||||
| 217 | 459907-1 | 1.00 | 1.19 | |
| Sperrring S-19 | ||||
| 224 | 961059-1 | 1.00 | 1.19 | |
