Makita AN250HC Zeichnungen und Teile

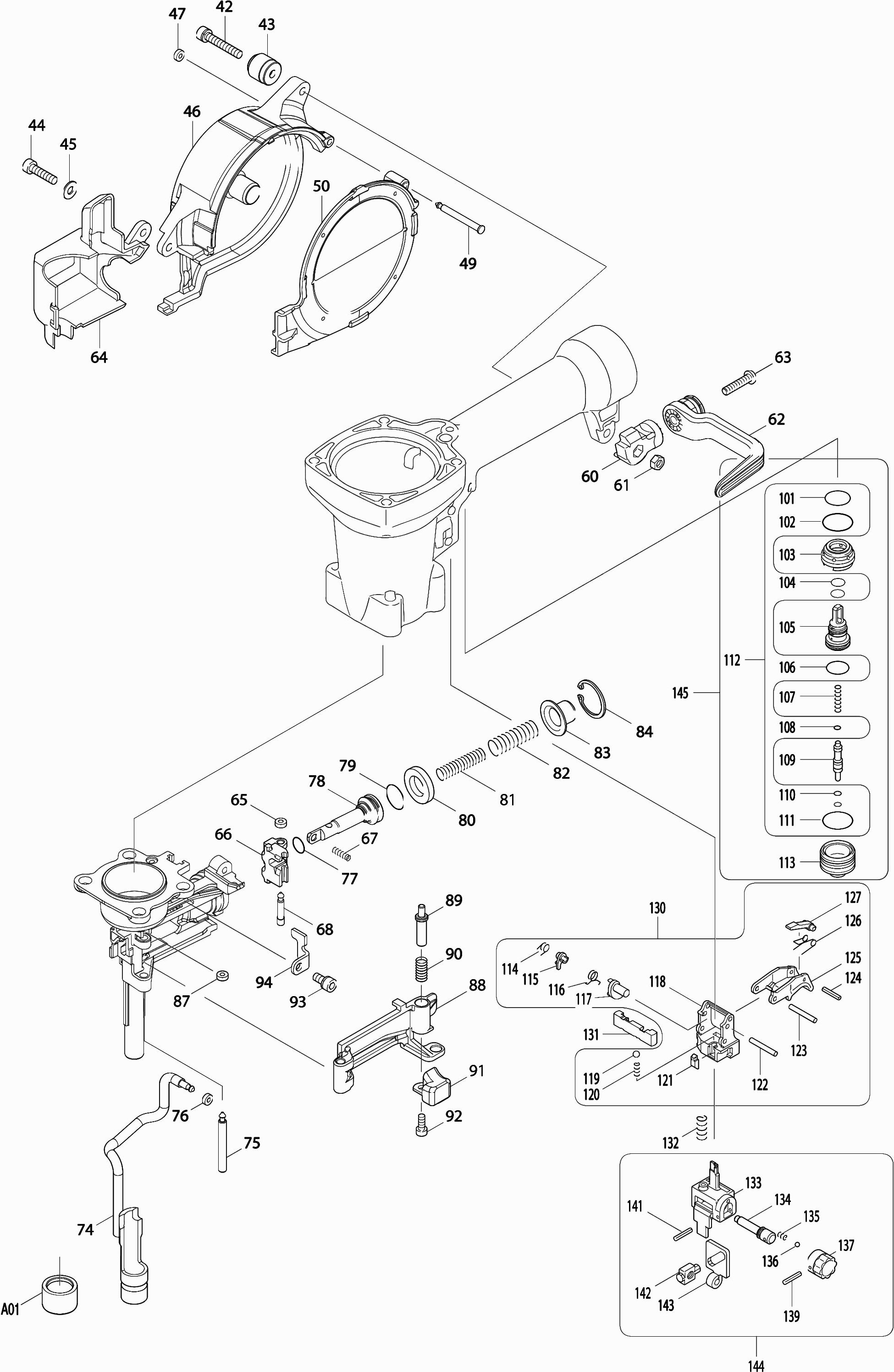

Auf dem Typenschild sollte die Typenbezeichnung AN250HC stehen. Je nach Typenbezeichnung kann es Unterschiede geben, die dazu führen können, dass Teile nicht passen. Bestellen Sie nur, wenn diese Nummer übereinstimmt.Zeichnungen der MAKITA AN250HC
Teileliste der Makita AN250HC
Auf dieser Seite können Sie Teile in den Einkaufswagen legen, indem Sie die Anzahl auswählen und dann auf die Schaltfläche dahinter klicken. Wenn Sie die Auswahl der richtigen Teile abgeschlossen haben, können Sie auf den Button ' Zum Einkaufswagen' unten auf der Seite klicken. Die folgenden Preise verstehen sich inklusive Mehrwertsteuer.
| Imbusbout M6x30 | ||||
| 001 | 265566-9 | Imbusbout M6x30 | € 1.00 | |
| Bovendeksel compleet | ||||
| 002 | 158219-6 | Bovendeksel compleet | € 61.89 | |
| Filter | ||||
| 003 | 413112-4 | Filter | € 16.31 | |
| Drukveer 4 | ||||
| 004 | 233484-9 | Drukveer 4 | € 1.23 | |
| O-ring 60 | ||||
| 005 | 213668-5 | O-ring 60 | € 1.00 | |
| O-ring 50 | ||||
| 006 | 213612-2 | O-ring 50 | € 1.00 | |
| Hoofdklep | ||||
| 007 | 419842-5 | Hoofdklep | € 32.08 | |
| O-ring 53 | ||||
| 008 | 213657-0 | O-ring 53 | € 1.00 | |
| Stootkussen achter | ||||
| 009 | 424012-3 | Stootkussen achter | € 16.31 | |
| Hoofdklep geleider | ||||
| 010 | 331764-8 | Hoofdklep geleider | € 18.17 | |
| O-ring 67 | ||||
| 011 | 213720-9 | O-ring 67 | € 1.74 | |
| O-ring 26 | ||||
| 012 | 213982-9 | O-ring 26 | € 4.14 | |
| Slagpen | ||||
| 013 | 168538-2 | Slagpen | € 161.05 | |
| Klepstoel | ||||
| 014 | 424013-1 | Klepstoel | € 12.34 | |
| Cilinder houder | ||||
| 015 | 331759-1 | Cilinder houder | € 12.34 | |
| Zylinder | ||||
| 016 | 331763-0 | Zylinder | € 66.55 | |
| O-ring 53 | ||||
| 017 | 213657-0 | O-ring 53 | € 1.00 | |
| O-ring 39 | ||||
| 018 | 213531-2 | O-ring 39 | € 1.00 | |
| Pakking, bovendeksel- | ||||
| 019 | 162254-8 | Pakking, bovendeksel- | € 7.55 | |
| O-Ring 6 An250/Bo3711 | ||||
| 020 | 213045-1 | O-Ring 6 An250/Bo3711 | € 1.00 | |
| Typenschild | ||||
| 021 | 867290-6 | Typenschild | € 2.83 | |
| Revisieset An911h | ||||
| 022 | 194737-0 | Revisieset An911h | € 34.87 | |
| Label "makita" | ||||
| 023 | 819324-1 | Label "makita" | € 8.57 | |
| Label "makita" | ||||
| 025 | 819323-3 | Label "makita" | € 8.57 | |
| Indicatie label | ||||
| 026 | 816921-4 | Indicatie label | € 2.83 | |
| Gehaeuse | ||||
| 026 | 188777-8 | Gehaeuse | € 177.02 | |
| Cilinder geleider | ||||
| 027 | 331758-3 | Cilinder geleider | € 9.66 | |
| Stootkussen voor | ||||
| 028 | 424011-5 | Stootkussen voor | € 22.02 | |
| O-ring 44 | ||||
| 029 | 213554-0 | O-ring 44 | € 1.45 | |
| O-ring 5 | ||||
| 030 | 213021-5 | O-ring 5 | € 1.00 | |
| Slagpengeleider | ||||
| 031 | 310318-4 | Slagpengeleider | € 219.62 | |
| Inbusschroef m8x30 | ||||
| 032 | 265565-1 | Inbusschroef m8x30 | € 1.23 | |
| Inlaatfilter | ||||
| 033 | 413105-1 | Inlaatfilter | € 2.83 | |
| O-ring 36 | ||||
| 034 | 213506-1 | O-ring 36 | € 1.23 | |
| Inlaatdeksel | ||||
| 035 | 318108-9 | Inlaatdeksel | € 20.10 | |
| Kappe | ||||
| 036 | 286280-4 | Kappe | € 1.02 | |
| Insteeknippel Orion | ||||
| 037 | 243105-5 | Insteeknippel Orion | € 16.31 | |
| Borgpen 3x20mm | ||||
| 038 | 951069-6 | Borgpen 3x20mm | € 1.00 | |
| Spannstift | ||||
| 039 | 951078-5 | Spannstift | € 1.00 | |
| Spannstift | ||||
| 040 | 951078-5 | Spannstift | € 1.00 | |
| Spannstift | ||||
| 041 | 951078-5 | Spannstift | € 1.00 | |
| Bolzen | ||||
| 042 | 265919-2 | Bolzen | € 1.00 | |
| Bus 5 | ||||
| 043 | 325725-8 | Bus 5 | € 3.27 | |
| Inbusbout 5x20 | ||||
| 044 | 266369-4 | Inbusbout 5x20 | € 1.00 | |
| Platte ring 5 | ||||
| 045 | 267343-5 | Platte ring 5 | € 1.00 | |
| Magazin Zsb | ||||
| 046 | 451377-0 | Magazin Zsb | € 12.34 | |
| Urethaan ring 3 | ||||
| 047 | 262120-0 | Urethaan ring 3 | € 1.00 | |
| Pen 4 | ||||
| 049 | 256678-9 | Pen 4 | € 1.74 | |
| Deksel tbv magazijn compleet | ||||
| 050 | 140304-9 | Deksel tbv magazijn compleet | € 20.10 | |
| Haakaansluiting | ||||
| 060 | 162255-6 | Haakaansluiting | € 3.27 | |
| Zeskant moer M5 | ||||
| 061 | 931202-6 | Zeskant moer M5 | € 1.00 | |
| Haken | ||||
| 062 | 168499-6 | Haken | € 7.55 | |
| Schraube | ||||
| 063 | 265176-2 | Schraube | € 1.00 | |
| Deksel, contactarm- | ||||
| 064 | 451379-6 | Deksel, contactarm- | € 8.57 | |
| Urethaan ring 3 | ||||
| 065 | 262120-0 | Urethaan ring 3 | € 1.00 | |
| Aanvoerklauw | ||||
| 066 | 310320-7 | Aanvoerklauw | € 18.17 | |
| Pen 4-4,5 | ||||
| 068 | 256432-1 | Pen 4-4,5 | € 2.11 | |
| Drukveer 3 | ||||
| 068 | 234150-1 | Drukveer 3 | € 4.65 | |
| Contactarm | ||||
| 074 | 165584-6 | Contactarm | € 86.52 | |
| Pen 5 | ||||
| 075 | 256782-4 | Pen 5 | € 1.02 | |
| Urethaan ring 3 | ||||
| 076 | 262120-0 | Urethaan ring 3 | € 1.00 | |
| O-ring 9 | ||||
| 077 | 213054-0 | O-ring 9 | € 1.00 | |
| Kolben | ||||
| 078 | 325718-5 | Kolben | € 5.95 | |
| O-ring 14 | ||||
| 079 | 213154-6 | O-ring 14 | € 1.00 | |
| Rubber ring 14 | ||||
| 080 | 262123-4 | Rubber ring 14 | € 2.47 | |
| Drukveer 9 | ||||
| 081 | 234045-8 | Drukveer 9 | € 4.65 | |
| Drukveer 10 | ||||
| 082 | 234046-6 | Drukveer 10 | € 4.65 | |
| Cupring | ||||
| 083 | 345781-2 | Cupring | € 1.45 | |
| Nicht bestellbar | ||||
| 084 | 962103-7 | Nicht bestellbar | ||
| Urethaan ring 3 | ||||
| 087 | 262120-0 | Urethaan ring 3 | € 1.00 | |
| Tuer | ||||
| 088 | 310319-2 | Tuer | € 46.98 | |
| Sperrbolzen | ||||
| 089 | 325721-6 | Sperrbolzen | € 1.74 | |
| Drukveer 6 | ||||
| 090 | 233201-7 | Drukveer 6 | € 1.00 | |
| Blokkeerhandel | ||||
| 091 | 310050-0 | Blokkeerhandel | € 12.34 | |
| Zeskantbout M5x10 | ||||
| 092 | 266167-6 | Zeskantbout M5x10 | € 1.00 | |
| Inbusbout 5x12 | ||||
| 093 | 922211-6 | Inbusbout 5x12 | € 1.00 | |
| Klemmplatte | ||||
| 094 | 346127-5 | Klemmplatte | € 1.02 | |
| O-ring 15 | ||||
| 101 | 213233-0 | O-ring 15 | € 1.00 | |
| O-ring 18 | ||||
| 102 | 213275-4 | O-ring 18 | € 1.00 | |
| Schakelklepgeleiding | ||||
| 103 | 419841-7 | Schakelklepgeleiding | € 29.28 | |
| O-ring 7 | ||||
| 104 | 213968-3 | O-ring 7 | € 1.74 | |
| Regelklep | ||||
| 105 | 419958-6 | Regelklep | € 32.08 | |
| O-ring 12,5 | ||||
| 106 | 213185-5 | O-ring 12,5 | € 1.00 | |
| Drukveer 3 | ||||
| 107 | 234187-8 | Drukveer 3 | € 4.65 | |
| O-ring 3 | ||||
| 108 | 213034-6 | O-ring 3 | € 1.00 | |
| O-ring 3 | ||||
| 108A | 213044-3 | O-ring 3 | € 1.00 | |
| Schakelklepsteel | ||||
| 109 | 324743-3 | Schakelklepsteel | € 5.30 | |
| Nicht bestellbar | ||||
| 109A | 326189-9 | Nicht bestellbar | ||
| O-ring 3 | ||||
| 110 | 213979-8 | O-ring 3 | € 1.45 | |
| O-ring 3 | ||||
| 110A | 213640-7 | O-ring 3 | € 2.11 | |
| O-ring 18 | ||||
| 111 | 213275-4 | O-ring 18 | € 1.00 | |
| Revisieset An911h | ||||
| 112 | 194737-0 | Revisieset An911h | € 34.87 | |
| Schakelklephuis | ||||
| 113 | 331741-0 | Schakelklephuis | € 10.96 | |
| Torsieveer 5 | ||||
| 114 | 233501-5 | Torsieveer 5 | € 1.00 | |
| Distanzscheibe | ||||
| 115 | 310199-6 | Distanzscheibe | € 5.30 | |
| Nicht bestellbar | ||||
| 116 | 233502-3 | Nicht bestellbar | ||
| Ontgrendelpal | ||||
| 117 | 310310-0 | Ontgrendelpal | € 5.30 | |
| Schakel montageplaat | ||||
| 118 | 419844-1 | Schakel montageplaat | € 4.14 | |
| Stalen kogel 4 | ||||
| 119 | 216024-8 | Stalen kogel 4 | € 1.00 | |
| Drukveer 2 | ||||
| 120 | 233490-4 | Drukveer 2 | € 1.00 | |
| Afdekplaat tbv startveer | ||||
| 121 | 419743-7 | Afdekplaat tbv startveer | € 1.00 | |
| Pen 3 | ||||
| 122 | 268168-0 | Pen 3 | € 1.00 | |
| Pen 3 | ||||
| 123 | 268168-0 | Pen 3 | € 1.00 | |
| Spanstift 2-12 | ||||
| 124 | 951007-8 | Spanstift 2-12 | € 1.00 | |
| Schakelknop | ||||
| 125 | 310190-4 | Schakelknop | € 16.31 | |
| Torsieveer 4 | ||||
| 126 | 231699-2 | Torsieveer 4 | € 1.00 | |
| Hebel | ||||
| 127 | 310196-2 | Hebel | € 5.30 | |
| Schakelknop | ||||
| 130 | 135188-8 | Schakelknop | € 40.46 | |
| Schaltstange | ||||
| 131 | 310187-3 | Schaltstange | € 5.95 | |
| Drukveer 6 | ||||
| 132 | 233489-9 | Drukveer 6 | € 1.00 | |
| Stelblok (boven) | ||||
| 133 | 310227-7 | Stelblok (boven) | € 14.45 | |
| As, afsteller- | ||||
| 134 | 324767-9 | As, afsteller- | € 1.74 | |
| Drukveer 2 | ||||
| 135 | 233491-2 | Drukveer 2 | € 1.00 | |
| Stalen kogel 2.3 | ||||
| 136 | 216031-1 | Stalen kogel 2.3 | € 1.00 | |
| Afsteller compleet | ||||
| 137 | 158747-1 | Afsteller compleet | € 1.23 | |
| Spanstift 2-14 | ||||
| 139 | 951010-9 | Spanstift 2-14 | € 1.00 | |
| Spanstift 2-14 | ||||
| 141 | 951010-9 | Spanstift 2-14 | € 1.00 | |
| Stelelement | ||||
| 142 | 310201-5 | Stelelement | € 4.65 | |
| Klemmplatte | ||||
| 143 | 345801-2 | Klemmplatte | € 2.11 | |
| Afsteller set | ||||
| 144 | 135228-2 | Afsteller set | € 29.28 | |
| Schakelklep cmpl. | ||||
| 145 | 135682-0 | Schakelklep cmpl. | € 66.55 | |
