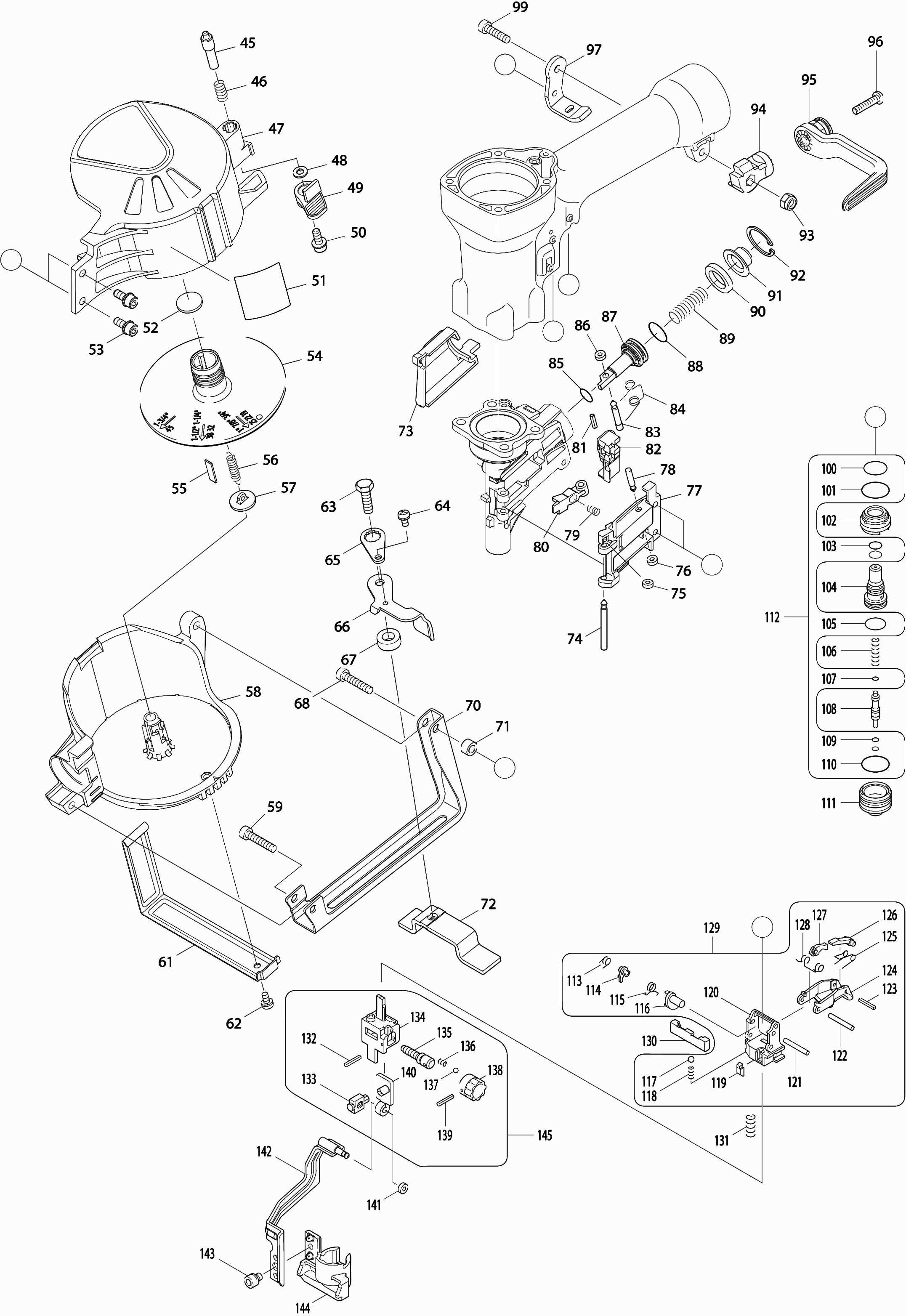

Zeichnungen der Makita AN450H
Teileliste der Makita AN450H
| Pos. | Beschreibung | Preis ohne MwSt | Preis inkl. MwSt | |
| Die angegebenen Preise enthalten die Mehrwertsteuer | ||||
| Innensechskantschraube, Knopf, m5 | ||||
| 001 | 266501-0 | 14.30 | 17.02 | |
| Auspuffdeckel | ||||
| 002 | 346013-0 | 9.60 | 11.42 | |
| Auspuffkappe | ||||
| 003 | 450834-5 | 6.00 | 7.14 | |
| Filter | ||||
| 004 | 413128-9 | 9.60 | 11.42 | |
| Innensechskantschraube 5x35 | ||||
| 005 | 922257-2 | 1.00 | 1.19 | |
| Oberdeckel | ||||
| 006 | 318109-7 | 68.20 | 81.16 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 007 | 346011-4 | |||
| Druckfeder 4 | ||||
| 008 | 233484-9 | 1.20 | 1.43 | |
| O-Ring 50 | ||||
| 009 | 213604-1 | 2.40 | 2.86 | |
| O-Ring 30 | ||||
| 010 | 213423-5 | 1.00 | 1.19 | |
| HAUPTVENTIL | ||||
| 011 | 419736-4 | 27.50 | 32.72 | |
| O-Ring 42 | ||||
| 012 | 213558-2 | 1.00 | 1.19 | |
| Überarbeitungsset An450/610/620 | ||||
| 013 | 194735-4 | 33.00 | 39.27 | |
| Unterlegscheibe 26 | ||||
| 014 | 267342-7 | 1.20 | 1.43 | |
| Stoßdämpfer vorne | ||||
| 015 | 424225-6 | 26.40 | 31.42 | |
| O-Ring 17 | ||||
| 016 | 213282-7 | 6.00 | 7.14 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 017 | 158827-3 | |||
| Schlagpin-Set | ||||
| 018 | 135248-6 | 100.10 | 119.12 | |
| Ventilsitz | ||||
| 019 | 421981-9 | 10.80 | 12.85 | |
| Zylinderhalter | ||||
| 020 | 331739-7 | 8.40 | 10.00 | |
| Zylinder | ||||
| 021 | 331847-4 | 46.20 | 54.98 | |
| O-Ring 40 | ||||
| 022 | 213509-5 | 1.00 | 1.19 | |
| O-Ring 28 | ||||
| 023 | 213413-8 | 1.00 | 1.19 | |
| Dichtung, oberer Deckel- | ||||
| 024 | 162246-7 | 8.40 | 10.00 | |
| O-Ring 5 | ||||
| 025 | 213021-5 | 1.00 | 1.19 | |
| Namensschild "an450h" | ||||
| 026 | 866139-7 | 3.60 | 4.28 | |
| Etikett "makita" | ||||
| 027 | 819321-7 | 2.40 | 2.86 | |
| Etikett "makita" | ||||
| 028 | 819322-5 | 2.40 | 2.86 | |
| Maschinengehäuse | ||||
| 029 | 188604-9 | 223.30 | 265.73 | |
| Zylinderführung | ||||
| 030 | 324968-9 | 9.60 | 11.42 | |
| Stoßdämpfer vorne | ||||
| 031 | 424159-3 | 39.60 | 47.12 | |
| O-Ring 38 | ||||
| 032 | 213528-1 | 1.20 | 1.43 | |
| Gehäuseschutz für | ||||
| 033 | 346010-6 | 2.40 | 2.86 | |
| O-Ring 4 | ||||
| 034 | 213970-6 | 1.20 | 1.43 | |
| Vollständiger Stanzführer | ||||
| 035 | 158828-1 | 235.40 | 280.13 | |
| Sechskantbolzen M6x25mm | ||||
| 036 | 266087-4 | 1.00 | 1.19 | |
| Spannstift | ||||
| 037 | 951078-5 | 1.00 | 1.19 | |
| Spannstift | ||||
| 038 | 951078-5 | 1.00 | 1.19 | |
| Sprengring 3-30 | ||||
| 039 | 258029-2 | 1.00 | 1.19 | |
| Splint 3-22 A | ||||
| 040 | 258033-1 | 1.00 | 1.19 | |
| O-Ring 38 Für 3/4 Steckdose A | ||||
| 041 | 213514-2 | 1.20 | 1.43 | |
| Einlassabdeckung | ||||
| 042 | 318108-9 | 20.90 | 24.87 | |
| Kappe | ||||
| 043 | 286280-4 | 2.40 | 2.86 | |
| Nippel einfügen Orion | ||||
| 044 | 243105-5 | 16.50 | 19.64 | |
| Sperrstift | ||||
| 045 | 322532-0 | 4.80 | 5.71 | |
| Druckfeder 6 | ||||
| 046 | 231307-5 | 1.00 | 1.19 | |
| Kompletter Deckel für das Magazin | ||||
| 047 | 158924-5 | 13.20 | 15.71 | |
| Warnschild | ||||
| 047 | 810418-5 | 2.40 | 2.86 | |
| Sicherungsscheibe 5 | ||||
| 048 | 267010-2 | 1.00 | 1.19 | |
| Sperrhebel | ||||
| 049 | 414933-7 | 2.40 | 2.86 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 050 | 266233-9 | |||
| Label, für Lager An450h | ||||
| 051 | 807990-6 | 14.30 | 17.02 | |
| Halterungskappe | ||||
| 052 | 414934-5 | 1.20 | 1.43 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 053 | 266233-9 | |||
| Wechselplatte | ||||
| 054 | 415169-1 | 6.00 | 7.14 | |
| Gummiplatte | ||||
| 055 | 423232-6 | 1.00 | 1.19 | |
| Zugfeder 5 | ||||
| 056 | 231793-0 | 2.40 | 2.86 | |
| Halterungskappe | ||||
| 057 | 414934-5 | 1.20 | 1.43 | |
| Magazin Zsb | ||||
| 058 | 415779-4 | 13.20 | 15.71 | |
| Sechskantschraube M5x25 | ||||
| 059 | 266099-7 | 1.20 | 1.43 | |
| Schutzplatte für Magazin | ||||
| 061 | 344254-2 | 7.20 | 8.57 | |
| Schraube 4x8 | ||||
| 062 | 911110-7 | 1.00 | 1.19 | |
| Bolzen M6X20 | ||||
| 063 | 921332-1 | 1.00 | 1.19 | |
| Schraube 4x8 | ||||
| 064 | 911110-7 | 1.00 | 1.19 | |
| Klemmplatte | ||||
| 065 | 341718-7 | 1.20 | 1.43 | |
| Hebelplatte | ||||
| 066 | 343977-9 | 4.80 | 5.71 | |
| Unterlegscheibe 9 | ||||
| 067 | 257166-9 | 3.60 | 4.28 | |
| Sechskantschraube M5x25 | ||||
| 068 | 266099-7 | 1.20 | 1.43 | |
| Führungsschlitz | ||||
| 070 | 343978-7 | 17.60 | 20.94 | |
| Unterlegscheibe 6 | ||||
| 071 | 257140-7 | 2.40 | 2.86 | |
| Einstellplatte v Sperrplatte | ||||
| 072 | 165250-5 | 6.00 | 7.14 | |
| Abdeckhaube | ||||
| 073 | 450832-9 | 11.00 | 13.09 | |
| Stift 4 | ||||
| 074 | 256779-3 | 1.20 | 1.43 | |
| Urethanring 3 | ||||
| 075 | 262120-0 | 1.20 | 1.43 | |
| Urethanring 3 | ||||
| 076 | 262120-0 | 1.20 | 1.43 | |
| Tuer | ||||
| 077 | 311914-1 | 52.80 | 62.83 | |
| Stift 4 | ||||
| 078 | 256778-5 | 1.20 | 1.43 | |
| Druckfeder 4 | ||||
| 079 | 233095-0 | 1.00 | 1.19 | |
| Klemme | ||||
| 080 | 311913-3 | 23.10 | 27.49 | |
| Spannstift 3-10 | ||||
| 081 | 951054-9 | 1.00 | 1.19 | |
| Vorschubklaue | ||||
| 082 | 310098-2 | 28.60 | 34.03 | |
| Stift 4-4,5 | ||||
| 083 | 256432-1 | 2.40 | 2.86 | |
| Torsionsfeder 6 | ||||
| 084 | 231603-1 | 3.60 | 4.28 | |
| O-Ring 9 | ||||
| 085 | 213054-0 | 1.00 | 1.19 | |
| Urethanring 3 | ||||
| 086 | 262120-0 | 1.20 | 1.43 | |
| Kolben | ||||
| 087 | 324965-5 | 9.60 | 11.42 | |
| O-Ring 14 | ||||
| 088 | 213154-6 | 1.00 | 1.19 | |
| Druckfeder 7 | ||||
| 089 | 233346-1 | 2.40 | 2.86 | |
| Gummiring 16 | ||||
| 090 | 262075-9 | 1.00 | 1.19 | |
| Unterlegscheibe M5 | ||||
| 091 | 344452-8 | 3.60 | 4.28 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 092 | 962103-7 | |||
| Sechskantmutter M5 | ||||
| 093 | 931202-6 | 1.00 | 1.19 | |
| Hakenverbindung | ||||
| 094 | 162255-6 | 3.60 | 4.28 | |
| Haken | ||||
| 095 | 419843-3 | 3.60 | 4.28 | |
| Schraube | ||||
| 096 | 265176-2 | 1.20 | 1.43 | |
| Magazinsperre | ||||
| 097 | 346012-2 | 2.40 | 2.86 | |
| Innensechskantschraube 5X20 | ||||
| 099 | 266369-4 | 1.00 | 1.19 | |
| O-Ring 15 | ||||
| 100 | 213233-0 | 1.00 | 1.19 | |
| O-Ring 18 | ||||
| 101 | 213275-4 | 1.00 | 1.19 | |
| Wechselventilführung | ||||
| 102 | 419732-2 | 30.80 | 36.65 | |
| O-Ring 7 | ||||
| 103 | 213968-3 | 2.40 | 2.86 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 104 | 419733-0 | |||
| O-Ring 12,5 | ||||
| 105 | 213185-5 | 1.20 | 1.43 | |
| Druckfeder 4 | ||||
| 106 | 233485-7 | 2.40 | 2.86 | |
| O-Ring 3 | ||||
| 107 | 213034-6 | 1.00 | 1.19 | |
| O-Ring 3 blw A | ||||
| 107A | 213A17-2 | 1.20 | 1.43 | |
| Schaltventilschaft | ||||
| 108 | 324743-3 | 6.00 | 7.14 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 108A | 326189-9 | |||
| O-Ring 3 | ||||
| 109 | 213979-8 | 2.40 | 2.86 | |
| O-Ring 3 | ||||
| 109A | 213640-7 | 2.40 | 2.86 | |
| O-Ring 18 | ||||
| 110 | 213275-4 | 1.00 | 1.19 | |
| Schaltventilgehäuse | ||||
| 111 | 331741-0 | 14.30 | 17.02 | |
| Überarbeitungsset An450/610/620 | ||||
| 112 | 194735-4 | 33.00 | 39.27 | |
| Torsionsfeder 5 | ||||
| 113 | 233501-5 | 1.20 | 1.43 | |
| Distanzscheibe | ||||
| 114 | 310199-6 | 6.00 | 7.14 | |
| Torsionsfeder 6 | ||||
| 115 | 233576-4 | 2.40 | 2.86 | |
| Entriegelungsraste | ||||
| 116 | 310310-0 | 6.00 | 7.14 | |
| Stahlkugel 4 | ||||
| 117 | 216024-8 | 1.00 | 1.19 | |
| Druckfeder 2 | ||||
| 118 | 233490-4 | 1.00 | 1.19 | |
| Abdeckplatte für Anlassfeder | ||||
| 119 | 419743-7 | 1.00 | 1.19 | |
| Schalter Montageplatte | ||||
| 120 | 419844-1 | 4.80 | 5.71 | |
| Stift 3 | ||||
| 121 | 268168-0 | 1.20 | 1.43 | |
| Stift 3 | ||||
| 122 | 268168-0 | 1.20 | 1.43 | |
| Spannstift 2-12 | ||||
| 123 | 951007-8 | 1.00 | 1.19 | |
| Schalterknopf | ||||
| 124 | 310294-2 | 14.30 | 17.02 | |
| Torsionsfeder 4 | ||||
| 125 | 231699-2 | 1.20 | 1.43 | |
| Hebel | ||||
| 126 | 310196-2 | 7.20 | 8.57 | |
| Hebel | ||||
| 127 | 310198-8 | 6.00 | 7.14 | |
| Torsionsfeder 4 | ||||
| 128 | 233503-1 | 2.40 | 2.86 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 129 | 135231-3 | |||
| Schaltstange | ||||
| 130 | 310293-4 | 10.80 | 12.85 | |
| Druckfeder 6 | ||||
| 131 | 233489-9 | 1.00 | 1.19 | |
| Spannstift 2-14 | ||||
| 132 | 951010-9 | 1.00 | 1.19 | |
| Stellelement | ||||
| 133 | 310201-5 | 6.00 | 7.14 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 134 | 310234-0 | |||
| Achse, Regler | ||||
| 135 | 324745-9 | 2.40 | 2.86 | |
| Druckfeder 2 | ||||
| 136 | 233491-2 | 1.20 | 1.43 | |
| Stahlkugel 2.3 | ||||
| 137 | 216031-1 | 1.00 | 1.19 | |
| Kompletter Einsteller | ||||
| 138 | 158747-1 | 1.20 | 1.43 | |
| Spannstift 2-14 | ||||
| 139 | 951010-9 | 1.00 | 1.19 | |
| Justierplatte | ||||
| 140 | 345775-7 | 2.40 | 2.86 | |
| Urethanring 3 | ||||
| 141 | 262120-0 | 1.20 | 1.43 | |
| Kontaktarm | ||||
| 142 | 165546-4 | 11.00 | 13.09 | |
| Innensechskantschraube M5x8 | ||||
| 143 | 265480-9 | 1.00 | 1.19 | |
| Kontaktpunkt | ||||
| 144 | 165545-6 | 13.20 | 15.71 | |
| Kompletter Einstellblock | ||||
| 145 | 135232-1 | 41.80 | 49.74 | |
| Indikatoretikett | ||||
| 146 | 816919-1 | 2.40 | 2.86 | |
