Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Makita AN635H'. Von hier aus können Sie alle gewünschten Teile direkt bestellen. Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert ein bis vier Wochen. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

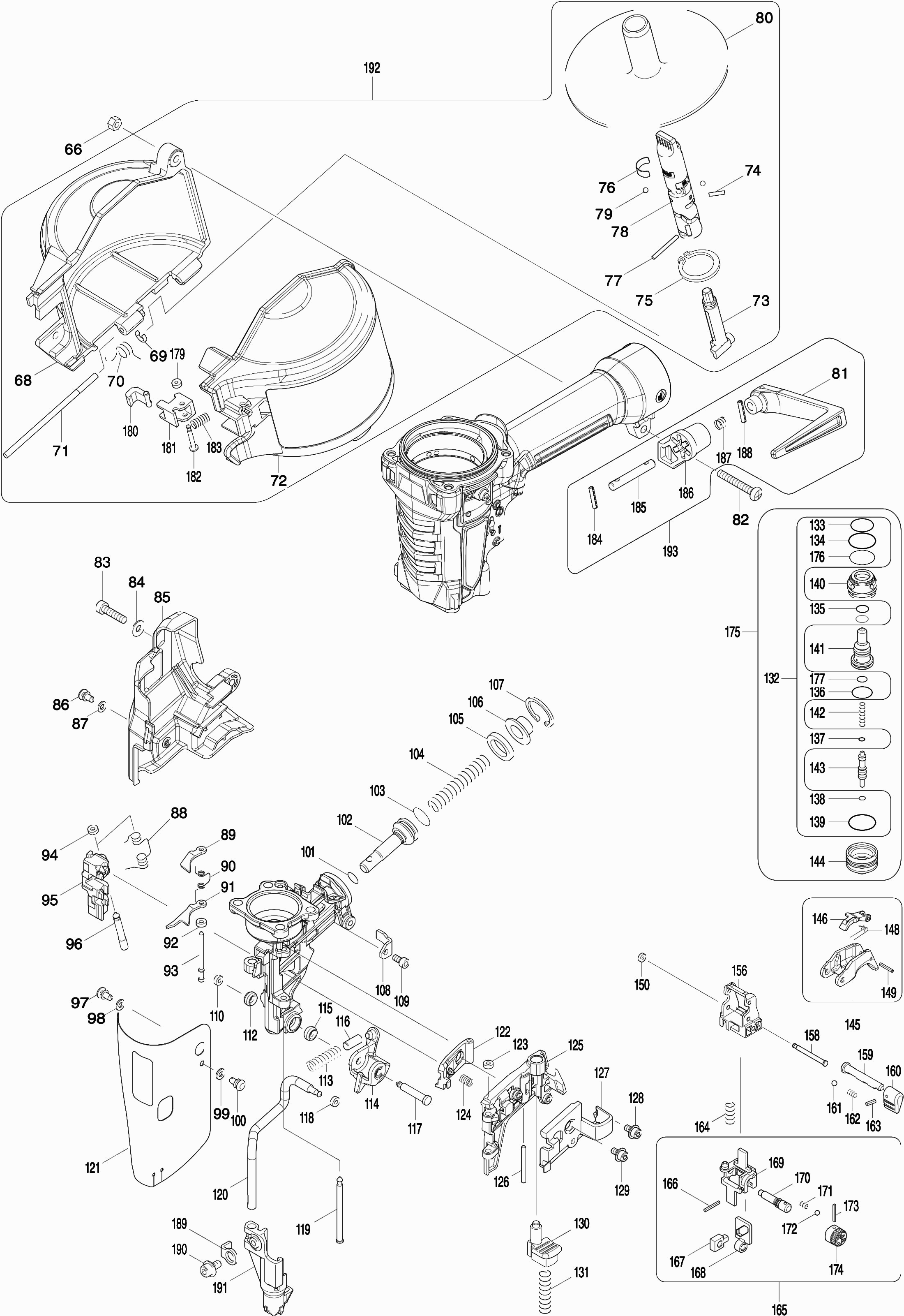

Zeichnungen der Makita AN635H
Teileliste der Makita AN635H
| Pos. | Beschreibung | Preis ohne MwSt | Preis inkl. MwSt | |
| Die angegebenen Preise enthalten die Mehrwertsteuer | ||||
| Metrische Schraube M5x30mm | ||||
| 001 | 266829-6 | 0.83 | 0.99 | |
| Oberdeckel | ||||
| 002 | 319439-9 | 38.72 | 46.08 | |
| Ventilsitz | ||||
| 003 | 424864-2 | 6.38 | 7.59 | |
| Stoßdämpfer hinten | ||||
| 004 | 424865-0 | 3.11 | 3.70 | |
| Zylinderhalter | ||||
| 005 | 454313-5 | 1.66 | 1.98 | |
| HAUPTVENTIL | ||||
| 006 | 326852-4 | 48.40 | 57.60 | |
| O-Ring 42 | ||||
| 007 | 213558-2 | 0.83 | 0.99 | |
| O-Ring 40 | ||||
| 008 | 213509-5 | 0.83 | 0.99 | |
| O-Ring 50 | ||||
| 009 | 213612-2 | 0.83 | 0.99 | |
| O-Ring 50 | ||||
| 010 | 213612-2 | 0.83 | 0.99 | |
| Stanzzylindersatz An635H A | ||||
| 012 | 135921-8 | 87.86 | 104.55 | |
| O-Ring 22,5 | ||||
| 013 | 213967-5 | 6.38 | 7.59 | |
| Dichtung, oberer Deckel- | ||||
| 014 | 162353-6 | 3.12 | 3.71 | |
| Hauptventilführung | ||||
| 015 | 454307-0 | 3.97 | 4.72 | |
| Druckfeder 47 | ||||
| 016 | 234280-8 | 3.11 | 3.70 | |
| Verteiler | ||||
| 017 | 326851-6 | 19.29 | 22.96 | |
| O-Ring 47 | ||||
| 018 | 213608-3 | 0.83 | 0.99 | |
| O-Ring 40 | ||||
| 019 | 213095-6 | 1.18 | 1.40 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 020 | 326816-8 | |||
| O-Ring 32 | ||||
| 021 | 213459-4 | 0.98 | 1.17 | |
| O-Ring 36 | ||||
| 022 | 213510-0 | 1.18 | 1.40 | |
| O-Ring 65 | ||||
| 023 | 213707-1 | 1.39 | 1.65 | |
| Namensschild "an635h" | ||||
| 024 | 852M70-1 | 2.71 | 3.22 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 025 | 183F11-7 | |||
| Makita Logo Etikett R | ||||
| 026 | 809W62-1 | 6.38 | 7.59 | |
| Makita Logo Etikett L | ||||
| 027 | 809W61-3 | 7.22 | 8.59 | |
| Spannstift | ||||
| 028 | 951078-5 | 0.83 | 0.99 | |
| Spannstift | ||||
| 029 | 951078-5 | 0.83 | 0.99 | |
| Spannstift 3-26 | ||||
| 030 | 258037-3 | 0.83 | 0.99 | |
| Innensechskantschraube M4x8 | ||||
| 031 | 266831-9 | 0.83 | 0.99 | |
| Auspuffkappe | ||||
| 032 | 456891-1 | 1.99 | 2.37 | |
| Filter | ||||
| 033 | 454308-8 | 1.18 | 1.40 | |
| Filter | ||||
| 034 | 454308-8 | 1.18 | 1.40 | |
| Auspuffkappe | ||||
| 035 | 456890-3 | 1.99 | 2.37 | |
| Innensechskantschraube M4x8 | ||||
| 036 | 266831-9 | 0.83 | 0.99 | |
| Stoßdämpfer vorne | ||||
| 037 | 424563-6 | 10.50 | 12.50 | |
| O-Ring 38 | ||||
| 038 | 213528-1 | 0.98 | 1.17 | |
| O-Ring 4 | ||||
| 039 | 213970-6 | 0.83 | 0.99 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 040 | 143969-6 | |||
| Innensechskantschraube M6x22 | ||||
| 041 | 266830-1 | 0.83 | 0.99 | |
| Einlass | ||||
| 042 | 196452-2 | 82.47 | 98.14 | |
| Sicherungsring | ||||
| 043 | 962165-5 | 1.18 | 1.40 | |
| Einlasshalter | ||||
| 044 | 318983-3 | 7.22 | 8.59 | |
| O-Ring 33 | ||||
| 045 | 213462-5 | 0.83 | 0.99 | |
| O-Ring 40 | ||||
| 046 | 213509-5 | 0.83 | 0.99 | |
| Eingangsflansch | ||||
| 047 | 331929-2 | 9.26 | 11.02 | |
| D-Ring 14 | ||||
| 048 | 424455-9 | 0.83 | 0.99 | |
| O-Ring 14 | ||||
| 049 | 213154-6 | 0.83 | 0.99 | |
| O-Ring 3 | ||||
| 050 | 213034-6 | 0.83 | 0.99 | |
| O-Ring 5mm | ||||
| 051 | 213005-3 | 0.83 | 0.99 | |
| Entlastungsventil | ||||
| 052 | 452107-2 | 1.67 | 1.99 | |
| Innensechskantschraube 4x16 | ||||
| 053 | 922127-5 | 0.83 | 0.99 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 054 | 198037-0 | |||
| O-Ring 3 | ||||
| 055 | 213034-6 | 0.83 | 0.99 | |
| O-Ring 3 | ||||
| 056 | 213979-8 | 1.46 | 1.74 | |
| O-Ring 5,5 | ||||
| 057 | 213545-1 | 0.83 | 0.99 | |
| O-Ring 8 | ||||
| 058 | 213030-4 | 0.83 | 0.99 | |
| Ventileinsteller | ||||
| 059 | 325930-7 | 5.06 | 6.02 | |
| Ventilführung | ||||
| 060 | 326042-9 | 7.22 | 8.59 | |
| Druckfeder 5 | ||||
| 061 | 234003-4 | 1.67 | 1.99 | |
| Schalterdruckknopf | ||||
| 062 | 452473-7 | 3.54 | 4.21 | |
| Spannstift 2-8 | ||||
| 063 | 951001-0 | 0.83 | 0.99 | |
| Kappe | ||||
| 064 | 286280-4 | 1.24 | 1.48 | |
| Nippel einfügen Orion | ||||
| 065 | 243105-5 | 15.60 | 18.56 | |
| Mutter M5-8 | ||||
| 066 | 264008-0 | 0.83 | 0.99 | |
| Magazin komplett | ||||
| 068 | 144094-6 | 13.82 | 16.45 | |
| Etikett, Warnungs- | ||||
| 068A | 810469-8 | 3.54 | 4.21 | |
| Stoppring E-3 | ||||
| 069 | 259042-3 | 0.83 | 0.99 | |
| Torsionsfeder 8 | ||||
| 070 | 233504-9 | 1.18 | 1.40 | |
| Stift 4 | ||||
| 071 | 256773-5 | 2.36 | 2.81 | |
| Kompletter Deckel für das Magazin | ||||
| 072 | 144046-7 | 17.38 | 20.68 | |
| As, Afstel- A | ||||
| 073 | 456962-4 | 0.84 | 1.00 | |
| Stift 2,5 | ||||
| 074 | 268166-4 | 0.83 | 0.99 | |
| Sicherungsring S-25 | ||||
| 075 | 961105-0 | 0.83 | 0.99 | |
| Blattfeder | ||||
| 076 | 232233-1 | 0.83 | 0.99 | |
| Stift 2,5 | ||||
| 077 | 268167-2 | 0.83 | 0.99 | |
| Einstellhülse | ||||
| 078 | 456961-6 | 8.21 | 9.77 | |
| Stahlkugel 3.5 | ||||
| 079 | 216040-0 | 0.83 | 0.99 | |
| Wechselplatte | ||||
| 080 | 419745-3 | 2.02 | 2.40 | |
| Haken | ||||
| 081 | 456889-8 | 3.97 | 4.72 | |
| Schraube 5x36 | ||||
| 082 | 911258-5 | 0.83 | 0.99 | |
| Sechskantbolzen M5x20 | ||||
| 083 | 265973-6 | 0.83 | 0.99 | |
| Unterlegscheibe 5mm DSP601 A | ||||
| 084 | 253414-4 | 0.83 | 0.99 | |
| Abdeckung | ||||
| 085 | 456887-2 | 3.11 | 3.70 | |
| Niete | ||||
| 086 | 255174-4 | 0.98 | 1.17 | |
| 4 Unterlegscheibe | ||||
| 087 | 941051-3 | 0.83 | 0.99 | |
| Torsionsfeder 6 | ||||
| 088 | 231632-4 | 2.36 | 2.81 | |
| Klemme | ||||
| 089 | 346287-3 | 1.99 | 2.37 | |
| Torsionsfeder 4 | ||||
| 090 | 233569-1 | 1.18 | 1.40 | |
| Sperrklaue für | ||||
| 091 | 346271-8 | 1.99 | 2.37 | |
| Urethanring 3 | ||||
| 092 | 262054-7 | 0.98 | 1.17 | |
| Stift 3 | ||||
| 093 | 256517-3 | 1.67 | 1.99 | |
| Urethanring 3 | ||||
| 094 | 262054-7 | 0.98 | 1.17 | |
| Vorschubklaue | ||||
| 095 | 310512-8 | 23.90 | 28.44 | |
| Stift 4,5 | ||||
| 096 | 268165-6 | 1.39 | 1.65 | |
| Niete | ||||
| 097 | 255174-4 | 0.98 | 1.17 | |
| 4 Unterlegscheibe | ||||
| 098 | 941051-3 | 0.83 | 0.99 | |
| 4 Unterlegscheibe | ||||
| 099 | 941051-3 | 0.83 | 0.99 | |
| Niete | ||||
| 100 | 255174-4 | 0.98 | 1.17 | |
| O-Ring 9 | ||||
| 101 | 213054-0 | 0.83 | 0.99 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 102 | 326815-0 | |||
| O-Ring 14 | ||||
| 103 | 213154-6 | 0.83 | 0.99 | |
| Druckfeder 9 | ||||
| 104 | 233198-0 | 1.00 | 1.19 | |
| Gummiring 16 | ||||
| 105 | 262075-9 | 0.83 | 0.99 | |
| Unterlegscheibe M5 | ||||
| 106 | 344452-8 | 3.12 | 3.71 | |
| Seeger-Ring R24 | ||||
| 107 | 962113-4 | 0.83 | 0.99 | |
| Oberer Magnet Halter | ||||
| 108 | 347053-1 | 2.38 | 2.83 | |
| Innenstiftschraube M4X8 A | ||||
| 109 | 265911-8 | 0.83 | 0.99 | |
| Urethanring 3 | ||||
| 110 | 262054-7 | 0.98 | 1.17 | |
| Urethanring 5 | ||||
| 112 | 262162-4 | 1.39 | 1.65 | |
| Druckfeder 6 | ||||
| 113 | 232307-8 | 0.83 | 0.99 | |
| Nagelführung | ||||
| 114 | 310726-9 | 13.83 | 16.46 | |
| Urethanring 5 | ||||
| 115 | 262162-4 | 1.39 | 1.65 | |
| Gummistift 6 | ||||
| 116 | 263040-1 | 1.18 | 1.40 | |
| Flachkopfstift 6mm | ||||
| 117 | 256322-8 | 2.36 | 2.81 | |
| Urethanring 3 | ||||
| 118 | 262054-7 | 0.98 | 1.17 | |
| Stift 4 | ||||
| 119 | 268026-0 | 2.02 | 2.40 | |
| Kontaktarm | ||||
| 120 | 347052-3 | 30.70 | 36.53 | |
| Abdeckhaube | ||||
| 121 | 424868-4 | 1.39 | 1.65 | |
| Plattenhalter | ||||
| 122 | 310425-3 | 8.21 | 9.77 | |
| Urethanring 3 | ||||
| 123 | 262054-7 | 0.98 | 1.17 | |
| Druckfeder 5 | ||||
| 124 | 234184-4 | 0.83 | 0.99 | |
| Tuer | ||||
| 125 | 310724-3 | 38.75 | 46.11 | |
| Stift 3 | ||||
| 126 | 268182-6 | 0.83 | 0.99 | |
| Türkappe | ||||
| 127 | 456886-4 | 2.02 | 2.40 | |
| Innensechskantschraube M4x8 | ||||
| 128 | 266831-9 | 0.83 | 0.99 | |
| Innensechskantschraube M4x8 | ||||
| 129 | 266831-9 | 0.83 | 0.99 | |
| Sperrhandel | ||||
| 130 | 162314-6 | 2.71 | 3.22 | |
| Druckfeder 7 | ||||
| 131 | 234312-1 | 1.39 | 1.65 | |
| Revisionskit für Auslöser | ||||
| 132 | 198035-4 | 11.82 | 14.07 | |
| O-Ring 15 | ||||
| 133 | 213233-0 | 0.83 | 0.99 | |
| O-Ring 18 | ||||
| 134 | 213275-4 | 0.83 | 0.99 | |
| O-Ring 7 | ||||
| 135 | 213968-3 | 1.67 | 1.99 | |
| O-Ring 12,5 | ||||
| 136 | 213185-5 | 0.83 | 0.99 | |
| O-Ring 3 blw A | ||||
| 137 | 213A17-2 | 0.83 | 0.99 | |
| O-Ring 3 | ||||
| 138 | 213640-7 | 2.02 | 2.40 | |
| O-Ring 18 | ||||
| 139 | 213275-4 | 0.83 | 0.99 | |
| Wechselventilführung | ||||
| 140 | 326764-1 | 8.21 | 9.77 | |
| Regelventil | ||||
| 141 | 326763-3 | 7.22 | 8.59 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 142 | 234188-6 | |||
| Schaltventilschaft | ||||
| 143 | 326476-6 | 5.71 | 6.79 | |
| Schaltventilgehäuse | ||||
| 144 | 326765-9 | 8.21 | 9.77 | |
| Schalterknopf Versammlung An635H | ||||
| 145 | 135832-7 | 28.02 | 33.34 | |
| Sperrbolzen | ||||
| 146 | 310601-9 | 13.83 | 16.46 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 148 | 233570-6 | |||
| Spannstift 2-12 | ||||
| 149 | 951007-8 | 0.83 | 0.99 | |
| Unterlegscheibe | ||||
| 150 | 261118-4 | 0.83 | 0.99 | |
| Schalter Montageplatte | ||||
| 156 | 454311-9 | 2.38 | 2.83 | |
| Stift 3 | ||||
| 158 | 268262-8 | 3.12 | 3.71 | |
| Sperrstift 6mm | ||||
| 159 | 325928-4 | 7.22 | 8.59 | |
| Entriegelungsraste | ||||
| 160 | 451953-0 | 3.54 | 4.21 | |
| Stahlkugel 3.5 | ||||
| 161 | 216040-0 | 0.83 | 0.99 | |
| Druckfeder 3 An935 A | ||||
| 162 | 232417-1 | 0.83 | 0.99 | |
| Spannstift 2-8 | ||||
| 163 | 951001-0 | 0.83 | 0.99 | |
| Druckfeder 5 | ||||
| 164 | 233265-1 | 1.39 | 1.65 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 165 | 135825-4 | |||
| Spannstift 2-12 | ||||
| 166 | 951007-8 | 0.83 | 0.99 | |
| Stellelement | ||||
| 167 | 310540-3 | 3.54 | 4.21 | |
| Führungsplatte | ||||
| 168 | 310651-4 | 9.26 | 11.02 | |
| Magnet oben | ||||
| 169 | 310602-7 | 19.29 | 22.96 | |
| Achse, Regler | ||||
| 170 | 326267-5 | 3.12 | 3.71 | |
| Druckfeder 2 | ||||
| 171 | 234308-2 | 0.83 | 0.99 | |
| Stahlkugel 2.3 | ||||
| 172 | 216031-1 | 0.83 | 0.99 | |
| Spannstift 2-12 | ||||
| 173 | 951007-8 | 0.83 | 0.99 | |
| Einsteller-set | ||||
| 174 | 454312-7 | 2.02 | 2.40 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 175 | 135791-5 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 176 | 213087-5 | |||
| O-Ring 6 | ||||
| 177 | 213771-2 | 0.83 | 0.99 | |
| Abdeckhaube | ||||
| 178 | 424866-8 | 5.71 | 6.79 | |
| Unterlegscheibe | ||||
| 179 | 261118-4 | 0.83 | 0.99 | |
| Kofferverschluss | ||||
| 180 | 310608-5 | 4.45 | 5.30 | |
| Kofferverschluss | ||||
| 181 | 455380-3 | 1.67 | 1.99 | |
| Stift 3 | ||||
| 182 | 268321-8 | 2.02 | 2.40 | |
| Druckfeder 5mm | ||||
| 183 | 231490-8 | 0.83 | 0.99 | |
| Spannstift 3-16 | ||||
| 184 | 951063-8 | 0.83 | 0.99 | |
| Gelenkwelle (a) | ||||
| 185 | 326762-5 | 2.36 | 2.81 | |
| Haltegriff für Tragehaken | ||||
| 186 | 456888-0 | 1.99 | 2.37 | |
| Druckfeder 5mm | ||||
| 187 | 232349-2 | 0.83 | 0.99 | |
| Spannstift 3-16 | ||||
| 188 | 951063-8 | 0.83 | 0.99 | |
| Kontaktpunkt | ||||
| 189 | 347054-9 | 2.38 | 2.83 | |
| Inbus Schraube M5 x 10 mm | ||||
| 190 | 266912-9 | 1.66 | 1.98 | |
| Kontaktpunkt | ||||
| 191 | 310725-1 | 19.29 | 22.96 | |
| Magazin komplett | ||||
| 192 | 135829-6 | 36.05 | 42.90 | |
| Haken | ||||
| 193 | 135792-3 | 11.82 | 14.07 | |
