Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Makita AN924'. Von hier aus können Sie alle gewünschten Teile direkt bestellen.Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert 5 bis 10 Arbeitstage. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

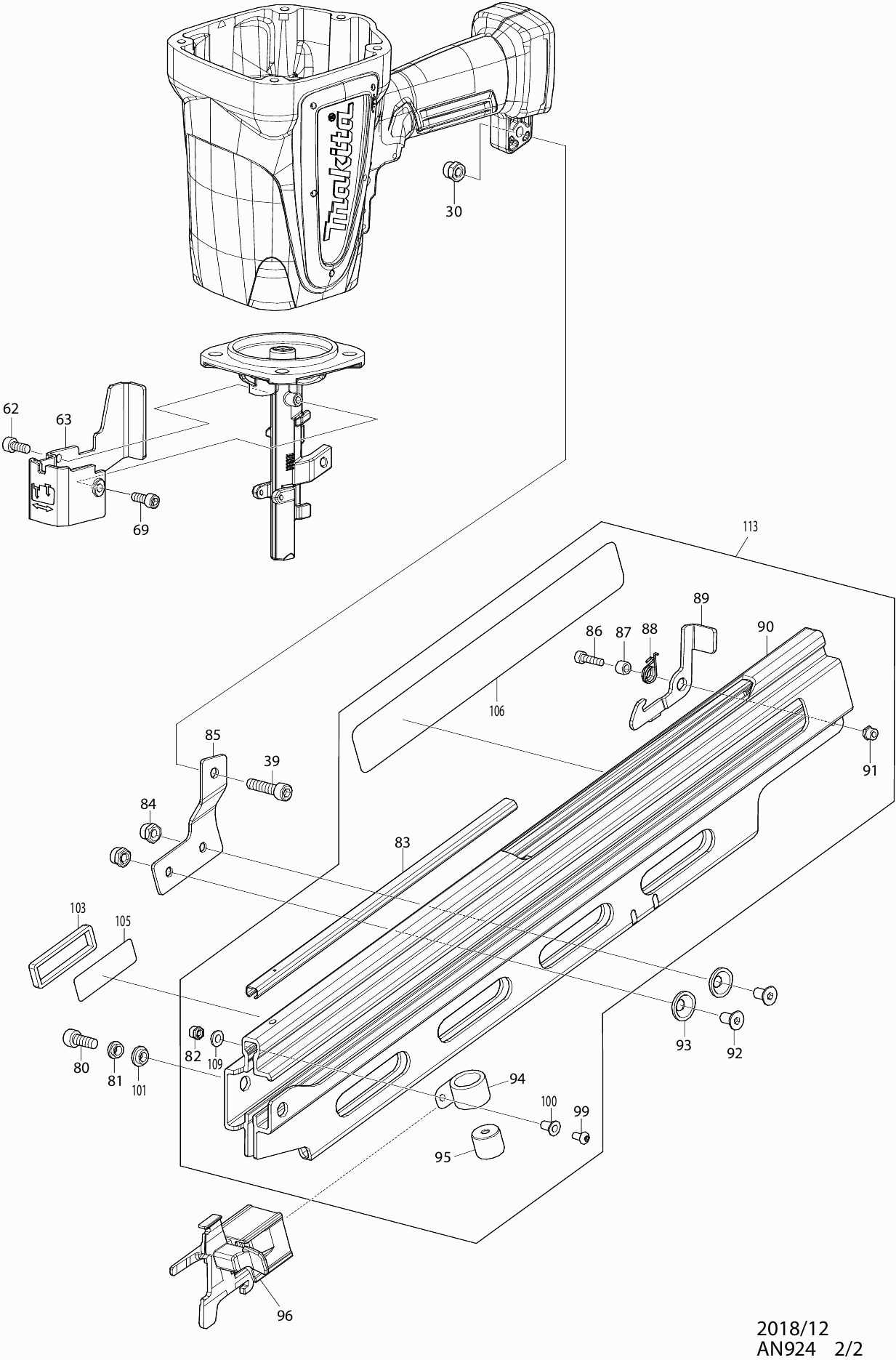

Zeichnungen der Makita AN924
Teileliste der Makita AN924
| Pos. | Beschreibung | Preis ohne MwSt | Preis inkl. MwSt | |
| Die angegebenen Preise enthalten die Mehrwertsteuer | ||||
| Innensechskantschraube M5x12mm AN454 | ||||
| 001 | HY00000155 | 1.20 | 1.43 | |
| Innensechskantschraube M6x30mm AN924 | ||||
| 002 | HY00000831 | 1.20 | 1.43 | |
| Federring 6mm AN924 | ||||
| 003 | HY00000832 | 1.20 | 1.43 | |
| Auspuffabdeckkappe AN924 | ||||
| 004 | HY00000833 | 4.80 | 5.71 | |
| Abdeckkappe AN924 | ||||
| 005 | HY00000834 | 28.60 | 34.03 | |
| Dichtungsring AN924 | ||||
| 006 | HY00000835 | 2.40 | 2.86 | |
| Druckfeder 57mm AN924 | ||||
| 007 | HY00000836 | 2.40 | 2.86 | |
| Abdeckklappe AN924 | ||||
| 008 | HY00000837 | 6.00 | 7.14 | |
| O-Ring 44mm AN924 | ||||
| 009 | HY00000838 | 1.00 | 1.19 | |
| O-Ring 47mm AF635 | ||||
| 010 | HY00000405 | 1.20 | 1.43 | |
| O-Ring 61mm AN924 | ||||
| 011 | HY00000839 | 1.20 | 1.43 | |
| Ventilführung AN924 | ||||
| 012 | HY00000840 | 3.60 | 4.28 | |
| Puffer AN924 | ||||
| 013 | HY00000841 | 2.40 | 2.86 | |
| Inbusschraube AN924 | ||||
| 014 | HY00000842 | 1.00 | 1.19 | |
| Ventilführung AN924 | ||||
| 015 | HY00000843 | 3.60 | 4.28 | |
| Ventilblatt AN924 | ||||
| 016 | HY00000844 | 1.20 | 1.43 | |
| Zylinder AN924 | ||||
| 017 | HY00000845 | 34.10 | 40.58 | |
| O-Ring 62mm AN924 | ||||
| 018 | HY00000846 | 1.20 | 1.43 | |
| O-Ring 61mm AN924 | ||||
| 019 | HY00000839 | 1.20 | 1.43 | |
| Zylinder-Zwischenstück AN924 | ||||
| 020 | HY00000848 | 6.00 | 7.14 | |
| O-Ring 91mm AN924 | ||||
| 021 | HY00000849 | 1.20 | 1.43 | |
| O-Ring 50mm AN924 | ||||
| 022 | HY00000850 | 1.20 | 1.43 | |
| Stoßstift AN924 | ||||
| 023 | HY00000851 | 52.80 | 62.83 | |
| Stoßpuffer B AN924 | ||||
| 024 | HY00000854 | 8.40 | 10.00 | |
| Stoßpuffer A AN924 | ||||
| 025 | HY00000855 | 9.60 | 11.42 | |
| Bus 4mm AF601 | ||||
| 026 | HY00000520 | 1.00 | 1.19 | |
| Sprengring E-3 AF601 | ||||
| 027 | HY00000659 | 1.00 | 1.19 | |
| Sperrmutter M6 AN924 | ||||
| 030 | HY00000858 | 1.00 | 1.19 | |
| Dichtungsring AN924 | ||||
| 032 | HY00000860 | 1.20 | 1.43 | |
| Lufteinlasskappe AN924 | ||||
| 033 | HY00000861 | 6.00 | 7.14 | |
| LUCHTNIPPEL ORION R1/4" | ||||
| 034 | HY00000081 | 1.00 | 1.19 | |
| DRAAGHAAK TACKER | ||||
| 035 | HY00000862 | 3.00 | 3.57 | |
| Innensechskantschraube M6x10mm AN924 | ||||
| 036 | HY00000863 | 1.20 | 1.43 | |
| Inbusschraube M5x20mm AN924 | ||||
| 037 | HY00000864 | 1.20 | 1.43 | |
| Unterlegscheibe 5mm AN924 | ||||
| 038 | HY00000865 | 1.20 | 1.43 | |
| Innensechskantschraube M6x25mm AN454 | ||||
| 039 | HY00000157 | 1.20 | 1.43 | |
| Sicherungsstift 3x30mm AN924 | ||||
| 040 | HY00000866 | 1.20 | 1.43 | |
| Hebel 4mm AF601 | ||||
| 041 | HY00000518 | 1.20 | 1.43 | |
| Druckfeder 2mm AF601 | ||||
| 042 | HY00000590 | 1.00 | 1.19 | |
| Kugel 3mm AF635 | ||||
| 043 | HY00000526 | 1.00 | 1.19 | |
| Halter AN924 | ||||
| 044 | HY00000867 | 1.20 | 1.43 | |
| O-Ring 7mm AN454 | ||||
| 046 | HY00000806 | 1.00 | 1.19 | |
| O-Ring 7mm AF601 | ||||
| 047 | HY00000132 | 1.00 | 1.19 | |
| O-Ring 10mm AN454 | ||||
| 048 | HY00000807 | 1.00 | 1.19 | |
| Steuerklappe AN454 | ||||
| 049 | HY00000809 | 3.60 | 4.28 | |
| Druckfeder 2mm AN454 | ||||
| 050 | HY00000810 | 1.00 | 1.19 | |
| O-Ring 4mm AN454 | ||||
| 051 | HY00000812 | 1.00 | 1.19 | |
| Schaltventil AN454 | ||||
| 052 | HY00000811 | 1.20 | 1.43 | |
| O-Ring 3mm AN454 | ||||
| 053 | HY00000813 | 1.00 | 1.19 | |
| O-Ring 15mm AF601 | ||||
| 054 | HY00000135 | 1.00 | 1.19 | |
| O-Ring 17mm AF601 | ||||
| 055 | HY00000137 | 1.00 | 1.19 | |
| Ventilführung AN454 | ||||
| 056 | HY00000808 | 2.40 | 2.86 | |
| Schaltventilhalter AN454 | ||||
| 057 | HY00000814 | 2.40 | 2.86 | |
| Druckfeder 10mm AF353 | ||||
| 058 | HY00000705 | 1.00 | 1.19 | |
| Sperrstift AN454 | ||||
| 059 | HY00000816 | 1.00 | 1.19 | |
| Magazin assy AF506 | ||||
| 060 | HY00000947 | 26.40 | 31.42 | |
| Sicherungsstift 2,5x16mm AF506 | ||||
| 061 | HY00000114 | 1.20 | 1.43 | |
| Innensechskantschraube M5x8mm AN454 | ||||
| 062 | HY00000154 | 1.00 | 1.19 | |
| Kontaktarmkappe AN924 | ||||
| 063 | HY00000869 | 3.60 | 4.28 | |
| O-Ring 65mm AN924 | ||||
| 064 | HY00000870 | 1.20 | 1.43 | |
| Druckstangeführer AN924 | ||||
| 065 | HY00000871 | 72.60 | 86.39 | |
| Inbus-Schraube M8x25mm | ||||
| 067 | HY00000873 | 1.20 | 1.43 | |
| Sicherungsstift 3x22mm AF506 | ||||
| 068 | HY00000531 | 1.00 | 1.19 | |
| Innensechskantschraube M5x8mm AN454 | ||||
| 069 | HY00000154 | 1.00 | 1.19 | |
| Buchse 6mm AN924 | ||||
| 070 | HY00000874 | 2.40 | 2.86 | |
| Innensechskantschraube M6x10mm AN924 | ||||
| 071 | HY00000863 | 1.20 | 1.43 | |
| Inbusschraube M4 x 8 mm | ||||
| 072 | HY00000074 | 1.00 | 1.19 | |
| Sicherungsscheibe 4mm AN924 | ||||
| 073 | HY00000875 | 1.20 | 1.43 | |
| Oberer Haken AN924 | ||||
| 074 | HY00000876 | 7.20 | 8.57 | |
| Kugel 3mm AF635 | ||||
| 075 | HY00000526 | 1.00 | 1.19 | |
| Druckfeder 2mm AF601 | ||||
| 076 | HY00000470 | 1.00 | 1.19 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 077 | HY00000877 | |||
| Federring 5mm AN454 | ||||
| 078 | HY00000795 | 1.00 | 1.19 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 079 | HY00000878 | |||
| Inbuschraube M6x16mm AN924 | ||||
| 080 | HY00000881 | 1.20 | 1.43 | |
| Buchse 6mm AN924 | ||||
| 081 | HY00000874 | 2.40 | 2.86 | |
| Sicherungsmutter M4 AF506 | ||||
| 082 | HY00000159 | 1.00 | 1.19 | |
| Magazinschiene AN924 | ||||
| 083 | HY00000883 | 3.60 | 4.28 | |
| Sperrmutter M6 AN924 | ||||
| 084 | HY00000858 | 1.00 | 1.19 | |
| Verbindungstafel AN924 | ||||
| 085 | HY00000884 | 2.40 | 2.86 | |
| Inbuschraube M4x16mm AN924 | ||||
| 086 | HY00000885 | 1.00 | 1.19 | |
| Buchse 5mm AN924 | ||||
| 087 | HY00000886 | 3.60 | 4.28 | |
| Zugfeder 9mm AN924 | ||||
| 088 | HY00000887 | 1.20 | 1.43 | |
| Feststellhebel AN924 | ||||
| 089 | HY00000888 | 3.60 | 4.28 | |
| Magazin AN924 | ||||
| 090 | HY00000889 | 82.50 | 98.18 | |
| Sicherungsmutter M4 AF506 | ||||
| 091 | HY00000159 | 1.00 | 1.19 | |
| Innensechskantschraube M6 AN924 | ||||
| 092 | HY00000890 | 1.20 | 1.43 | |
| Buchse 6mm AN924 | ||||
| 093 | HY00000874 | 2.40 | 2.86 | |
| Federring 17mm AN924 | ||||
| 094 | HY00000892 | 4.80 | 5.71 | |
| Federschutz AN924 | ||||
| 095 | HY00000893 | 2.40 | 2.86 | |
| Nagelschieber AN924 | ||||
| 096 | HY00000894 | 17.60 | 20.94 | |
| Druckfeder 9mm AN924 | ||||
| 097 | HY00000895 | 1.20 | 1.43 | |
| O-Ring 5mm AF353 | ||||
| 098 | HY00000397 | 1.00 | 1.19 | |
| Innensechskantschraube M4 x 10 mm | ||||
| 099 | HY00000001 | 1.00 | 1.19 | |
| Buchse 6mm AN924 | ||||
| 100 | HY00000874 | 2.40 | 2.86 | |
| Buchse 6mm AN924 | ||||
| 101 | HY00000874 | 2.40 | 2.86 | |
| Warnschild AF353 | ||||
| 102 | HY00000105 | 2.40 | 2.86 | |
| Kappe Magazin AF353 | ||||
| 103 | HY00000574 | 1.20 | 1.43 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 105 | HY00000576 | |||
| Warnschild AF353 | ||||
| 106 | HY00000105 | 2.40 | 2.86 | |
| Sicherungsscheibe 4mm AN924 | ||||
| 109 | HY00000900 | 1.00 | 1.19 | |
| Sicherungsring 6mm AN924 | ||||
| 110 | HY00000901 | 1.20 | 1.43 | |
| Gehäuse AN924 | ||||
| 111 | HY00000902 | 88.00 | 104.72 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 112 | HY00000903 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 113 | HY00000904 | |||
| Tiefeneinstellung Assy AN924 | ||||
| 114 | HY00000905 | 11.00 | 13.09 | |
