Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Makita AN935H'. Von hier aus können Sie alle gewünschten Teile direkt bestellen. Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert ein bis vier Wochen. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

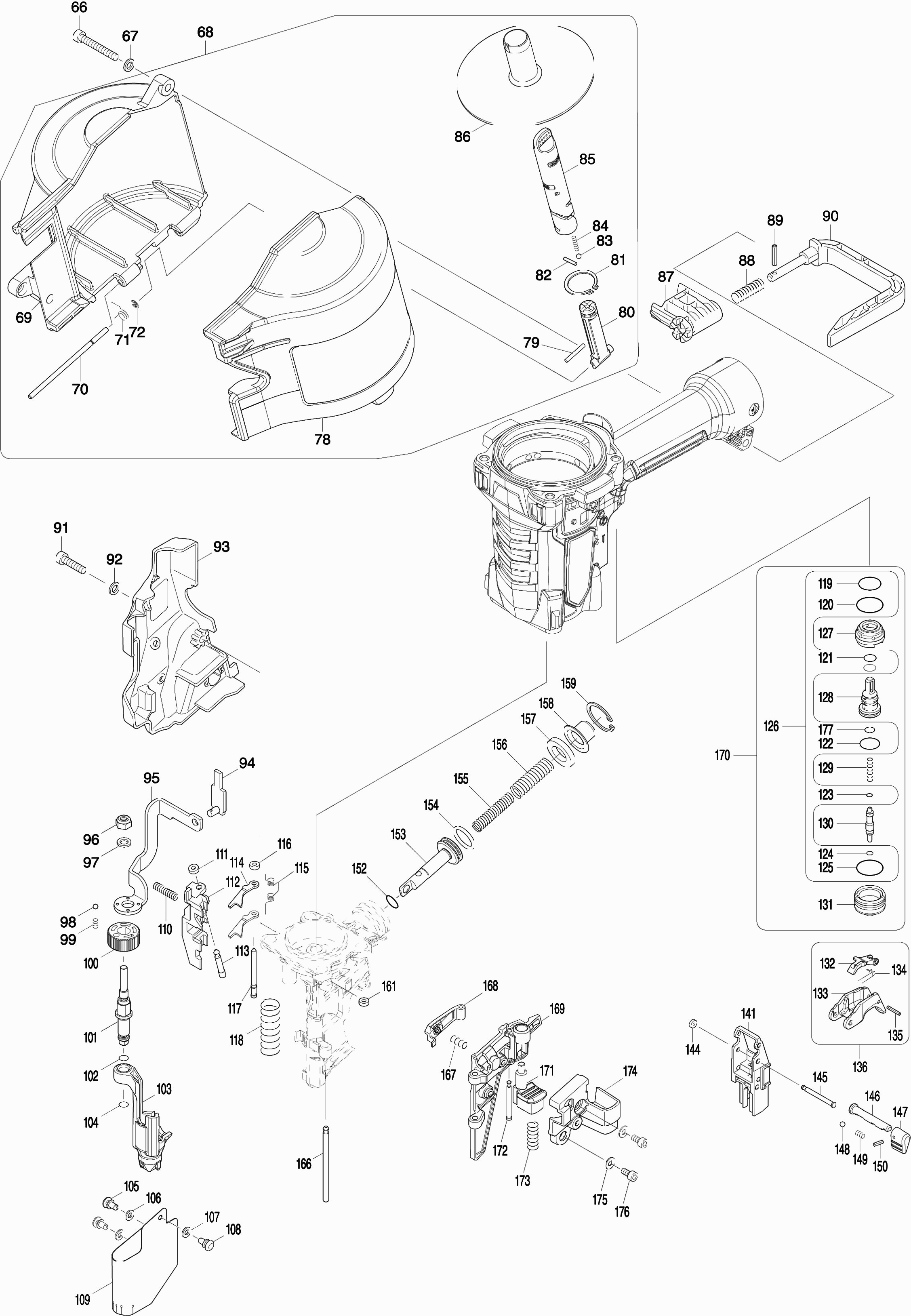

Zeichnungen der Makita AN935H
Teileliste der Makita AN935H
Pos. | Beschreibung | Preis ohne MwSt | Preis inkl. MwSt | |
Die angegebenen Preise enthalten die Mehrwertsteuer | ||||
Inbus Schraube M6x30mm | ||||
001 | 266913-7 | 1.24 | 1.48 | |
Oberdeckel | ||||
002 | 319360-2 | 43.10 | 51.29 | |
Stoßdämpfer hinten | ||||
003 | 424649-6 | 2.80 | 3.33 | |
Ventilführung An935H | ||||
004 | 332118-2 | 2.80 | 3.33 | |
Ventilsitz | ||||
005 | 424648-8 | 7.43 | 8.84 | |
Hauptventilführung | ||||
006 | 455320-1 | 46.85 | 55.75 | |
Revisionsset An935H | ||||
007 | 197788-2 | 8.46 | 10.07 | |
O-Ring 48 | ||||
008 | 213791-6 | 1.01 | 1.20 | |
O-Ring 45 | ||||
009 | 213792-4 | 0.83 | 0.99 | |
O-Ring 58 | ||||
010 | 213790-8 | 1.01 | 1.20 | |
O-Ring 58 | ||||
011 | 213790-8 | 1.01 | 1.20 | |
HAUPTVENTIL | ||||
012 | 332120-5 | 31.61 | 37.62 | |
Schlagpin-Set | ||||
013 | 135719-3 | 115.42 | 137.35 | |
O-Ring 28 | ||||
014 | 213588-3 | 4.08 | 4.86 | |
Druckfeder 52 | ||||
015 | 234341-4 | 2.80 | 3.33 | |
Verteiler | ||||
016 | 332117-4 | 23.74 | 28.25 | |
O-Ring 56 | ||||
017 | 213658-8 | 0.83 | 0.99 | |
O-Ring 45 | ||||
018 | 213086-7 | 2.05 | 2.44 | |
O-Ring 36 | ||||
019 | 213510-0 | 1.21 | 1.44 | |
Zylinder An935H A | ||||
020 | 327091-9 | 28.68 | 34.13 | |
O-Ring 40 | ||||
021 | 213509-5 | 0.83 | 0.99 | |
O-Ring 75 | ||||
022 | 213755-0 | 2.80 | 3.33 | |
Dichtung, oberer Deckel- | ||||
023 | 162368-3 | 4.57 | 5.44 | |
Typenschild | ||||
024 | 852K50-5 | 2.80 | 3.33 | |
Gehaeuse | ||||
025 | 183E68-2 | 158.64 | 188.78 | |
Makita Logo Etikett R | ||||
026 | 809M90-6 | 5.88 | 7.00 | |
Makita Logo Etikett L | ||||
027 | 809M89-1 | 5.88 | 7.00 | |
Spannstift | ||||
028 | 951078-5 | 0.83 | 0.99 | |
Spannstift | ||||
029 | 951078-5 | 0.83 | 0.99 | |
Spannstift 3-24 | ||||
030 | 951072-7 | 0.83 | 0.99 | |
Inbus Schraube M5 x 10 mm | ||||
031 | 266912-9 | 1.70 | 2.02 | |
Auspuffkappe | ||||
032 | 455322-7 | 2.45 | 2.92 | |
Filter | ||||
033 | 455319-6 | 2.05 | 2.44 | |
Filter | ||||
034 | 455319-6 | 2.05 | 2.44 | |
Auspuffkappe | ||||
035 | 455321-9 | 2.45 | 2.92 | |
Inbus Schraube M5 x 10 mm | ||||
036 | 266912-9 | 1.70 | 2.02 | |
Stoßdämpfer vorne | ||||
037 | 424387-0 | 12.58 | 14.97 | |
O-Ring 45 Hm1214C | ||||
038 | 213569-7 | 0.83 | 0.99 | |
O-Ring 6 An250/Bo3711 | ||||
039 | 213045-1 | 0.83 | 0.99 | |
Schlagstiftführung | ||||
040 | 143408-6 | 334.47 | 398.02 | |
Innensechskantschraube M8 x 30 mm | ||||
041 | 266914-5 | 4.09 | 4.87 | |
Einlass | ||||
042 | 196452-2 | 84.94 | 101.08 | |
Sicherungsring | ||||
043 | 962165-5 | 1.21 | 1.44 | |
Einlasshalter | ||||
044 | 318983-3 | 7.44 | 8.85 | |
O-Ring 33 | ||||
045 | 213462-5 | 0.83 | 0.99 | |
O-Ring 40 | ||||
046 | 213509-5 | 0.83 | 0.99 | |
Eingangsflansch | ||||
047 | 331929-2 | 9.54 | 11.35 | |
D-Ring 14 | ||||
048 | 424455-9 | 0.83 | 0.99 | |
O-Ring 14 | ||||
049 | 213154-6 | 0.83 | 0.99 | |
O-Ring 3 | ||||
050 | 213034-6 | 0.83 | 0.99 | |
O-Ring 5mm | ||||
051 | 213005-3 | 0.83 | 0.99 | |
Entlastungsventil | ||||
052 | 452107-2 | 1.72 | 2.05 | |
Innensechskantschraube 4x16 | ||||
053 | 922127-5 | 0.83 | 0.99 | |
Revisionssatz | ||||
054 | 197789-0 | 6.58 | 7.83 | |
O-Ring 3 | ||||
055 | 213034-6 | 0.83 | 0.99 | |
O-Ring 3 | ||||
056 | 213979-8 | 1.51 | 1.80 | |
O-Ring 5,5 | ||||
057 | 213545-1 | 0.83 | 0.99 | |
O-Ring 8 | ||||
058 | 213030-4 | 0.83 | 0.99 | |
Ventileinsteller | ||||
059 | 325930-7 | 5.22 | 6.21 | |
Ventilführung | ||||
060 | 326042-9 | 7.44 | 8.85 | |
Druckfeder 5 | ||||
061 | 234003-4 | 1.72 | 2.05 | |
Schalterdruckknopf | ||||
062 | 452473-7 | 3.65 | 4.34 | |
Spannstift 2-8 | ||||
063 | 951001-0 | 0.83 | 0.99 | |
Kappe | ||||
064 | 286280-4 | 1.27 | 1.51 | |
Nippel einfügen Orion | ||||
065 | 243105-5 | 16.07 | 19.12 | |
Innensechskantschraube 5x35 | ||||
066 | 922257-2 | 0.83 | 0.99 | |
Sicherungsscheibe 5 | ||||
067 | 941102-2 | 0.83 | 0.99 | |
Magazin komplett | ||||
068 | 135820-4 | 53.38 | 63.52 | |
Magazin Zsb | ||||
069 | 453086-7 | 11.19 | 13.32 | |
Stift 4 | ||||
070 | 256773-5 | 2.44 | 2.90 | |
Torsionsfeder 7 | ||||
071 | 233505-7 | 3.22 | 3.83 | |
Stoppring E-3 | ||||
072 | 259042-3 | 0.83 | 0.99 | |
Kompletter Deckel für das Magazin | ||||
078 | 143916-7 | 28.73 | 34.19 | |
Magazin Label | ||||
078A | 809M88-3 | 8.46 | 10.07 | |
Stift 3 | ||||
079 | 268168-0 | 0.83 | 0.99 | |
Keine Informationen verfügbar, nicht bestellbar | ||||
080 | 454691-3 | |||
Sicherungsring S-25 | ||||
081 | 961105-0 | 0.83 | 0.99 | |
Keine Informationen verfügbar, nicht bestellbar | ||||
082 | 268272-5 | |||
Stahlkugel 4 | ||||
083 | 216008-6 | 0.83 | 0.99 | |
Druckfeder 2 | ||||
084 | 233492-0 | 0.83 | 0.99 | |
Einstellhülse | ||||
085 | 419859-8 | 2.08 | 2.48 | |
Wechselplatte | ||||
086 | 419860-3 | 4.58 | 5.45 | |
Haltegriff für Tragehaken | ||||
087 | 455324-3 | 2.80 | 3.33 | |
Druckfeder 7 | ||||
088 | 233343-7 | 0.83 | 0.99 | |
Spannstift 3-16 | ||||
089 | 951063-8 | 0.83 | 0.99 | |
Haken | ||||
090 | 168583-7 | 17.92 | 21.32 | |
Innensechskantschraube 5X20 | ||||
091 | 266369-4 | 0.83 | 0.99 | |
Sicherungsscheibe 5 | ||||
092 | 941102-2 | 0.83 | 0.99 | |
Abdeckung | ||||
093 | 456258-3 | 4.08 | 4.86 | |
Kontaktplatte | ||||
094 | 310504-7 | 11.16 | 13.28 | |
Kontaktarm | ||||
095 | 346386-1 | 4.58 | 5.45 | |
Mutter M6-10 | ||||
096 | 264027-6 | 0.83 | 0.99 | |
Unterlegscheibe 6mm A | ||||
097 | 267214-6 | 0.83 | 0.99 | |
Stahlkugel 3.5 | ||||
098 | 216040-0 | 0.83 | 0.99 | |
Druckfeder 3 An935 A | ||||
099 | 232417-1 | 0.83 | 0.99 | |
Einsteller | ||||
100 | 451949-1 | 4.58 | 5.45 | |
Achse, Regler | ||||
101 | 326751-0 | 9.54 | 11.35 | |
O-Ring 5mm | ||||
102 | 213005-3 | 0.83 | 0.99 | |
Kontaktpunkt | ||||
103 | 310673-4 | 21.70 | 25.82 | |
O-Ring 5mm | ||||
104 | 213005-3 | 0.83 | 0.99 | |
Niete | ||||
105 | 255174-4 | 1.01 | 1.20 | |
4 Unterlegscheibe | ||||
106 | 941051-3 | 0.83 | 0.99 | |
4 Unterlegscheibe | ||||
107 | 941051-3 | 0.83 | 0.99 | |
Niete | ||||
108 | 255174-4 | 1.01 | 1.20 | |
Abdeckhaube | ||||
109 | 413152-2 | 1.21 | 1.44 | |
Druckfeder 5 | ||||
110 | 234225-6 | 1.01 | 1.20 | |
Urethanring 3 | ||||
111 | 262054-7 | 1.01 | 1.20 | |
Vorschubklaue | ||||
112 | 310466-9 | 19.80 | 23.56 | |
Stift 4-4,5 | ||||
113 | 256432-1 | 2.08 | 2.48 | |
Klemme | ||||
114 | 346387-9 | 1.02 | 1.21 | |
Torsionsfeder 4 | ||||
115 | 233581-1 | 1.43 | 1.70 | |
Urethanring 3 | ||||
116 | 262054-7 | 1.01 | 1.20 | |
Stift 3 | ||||
117 | 256517-3 | 1.72 | 2.05 | |
Druckfeder 5 | ||||
118 | 234186-0 | 1.21 | 1.44 | |
O-Ring 15 | ||||
119 | 213233-0 | 0.83 | 0.99 | |
O-Ring 18 | ||||
120 | 213275-4 | 0.83 | 0.99 | |
O-Ring 7 | ||||
121 | 213968-3 | 1.72 | 2.05 | |
O-Ring 12,5 | ||||
122 | 213185-5 | 0.83 | 0.99 | |
O-Ring 3 blw A | ||||
123 | 213A17-2 | 0.83 | 0.99 | |
O-Ring 3 | ||||
124 | 213640-7 | 2.08 | 2.48 | |
O-Ring 18 | ||||
125 | 213275-4 | 0.83 | 0.99 | |
Keine Informationen verfügbar, nicht bestellbar | ||||
126 | 197787-4 | |||
Wechselventilführung | ||||
127 | 455318-8 | 23.75 | 28.26 | |
Regelventil | ||||
128 | 412156-1 | 31.62 | 37.63 | |
Druckfeder 3 | ||||
129 | 234188-6 | 1.43 | 1.70 | |
Schaltventilschaft | ||||
130 | 326476-6 | 5.88 | 7.00 | |
Schaltventilgehäuse | ||||
131 | 326765-9 | 8.46 | 10.07 | |
Keine Informationen verfügbar, nicht bestellbar | ||||
132 | 310503-9 | |||
Keine Informationen verfügbar, nicht bestellbar | ||||
133 | 310434-2 | |||
Keine Informationen verfügbar, nicht bestellbar | ||||
134 | 233570-6 | |||
Spannstift 2-12 | ||||
135 | 951007-8 | 0.83 | 0.99 | |
Schalterknopf | ||||
136 | 123204-8 | 26.11 | 31.07 | |
Schalter Montageplatte | ||||
141 | 451963-7 | 5.88 | 7.00 | |
Unterlegscheibe | ||||
144 | 261118-4 | 0.83 | 0.99 | |
Stift 3 | ||||
145 | 268262-8 | 3.22 | 3.83 | |
Sperrstift 6mm | ||||
146 | 325928-4 | 7.44 | 8.85 | |
Entriegelungsraste | ||||
147 | 451953-0 | 3.65 | 4.34 | |
Stahlkugel 3.5 | ||||
148 | 216040-0 | 0.83 | 0.99 | |
Druckfeder 3 An935 A | ||||
149 | 232417-1 | 0.83 | 0.99 | |
Spannstift 2-8 | ||||
150 | 951001-0 | 0.83 | 0.99 | |
O-Ring 9 | ||||
152 | 213054-0 | 0.83 | 0.99 | |
Kolben | ||||
153 | 326438-4 | 14.24 | 16.95 | |
O-Ring 16mm DTW181 | ||||
154 | 213882-3 | 0.83 | 0.99 | |
Druckfeder 9 | ||||
155 | 234045-8 | 4.58 | 5.45 | |
Druckfeder 10 | ||||
156 | 234046-6 | 4.58 | 5.45 | |
Gummiring 14 | ||||
157 | 262123-4 | 2.44 | 2.90 | |
Cup Ring | ||||
158 | 345781-2 | 1.43 | 1.70 | |
Seeger-Ring R24 | ||||
159 | 257395-4 | 1.24 | 1.48 | |
Urethanring 3 | ||||
161 | 262054-7 | 1.01 | 1.20 | |
Stift 4 | ||||
166 | 256570-9 | 1.24 | 1.48 | |
Druckfeder 4 | ||||
167 | 234009-2 | 1.80 | 2.14 | |
Nagelhalter | ||||
168 | 310444-9 | 10.81 | 12.86 | |
Tuer | ||||
169 | 310684-9 | 74.76 | 88.96 | |
Schaltventil komplett | ||||
170 | 135654-5 | 84.94 | 101.08 | |
Sperrhebel | ||||
171 | 162320-1 | 3.88 | 4.62 | |
Stift 3 | ||||
172 | 268274-1 | 3.22 | 3.83 | |
Druckfeder 7 | ||||
173 | 231401-3 | 0.83 | 0.99 | |
Türkappe | ||||
174 | 452553-9 | 3.22 | 3.83 | |
4 Unterlegscheibe | ||||
175 | 941051-3 | 0.83 | 0.99 | |
Innenstiftschraube M4X8 A | ||||
176 | 265911-8 | 0.83 | 0.99 | |
O-Ring 6 | ||||
177 | 213771-2 | 0.83 | 0.99 | |
Abdeckhaube | ||||
178 | 424771-9 | 5.88 | 7.00 | |
Griff | ||||
179 | 424770-1 | 6.58 | 7.83 |
