Makita AT450H Zeichnungen und Teile

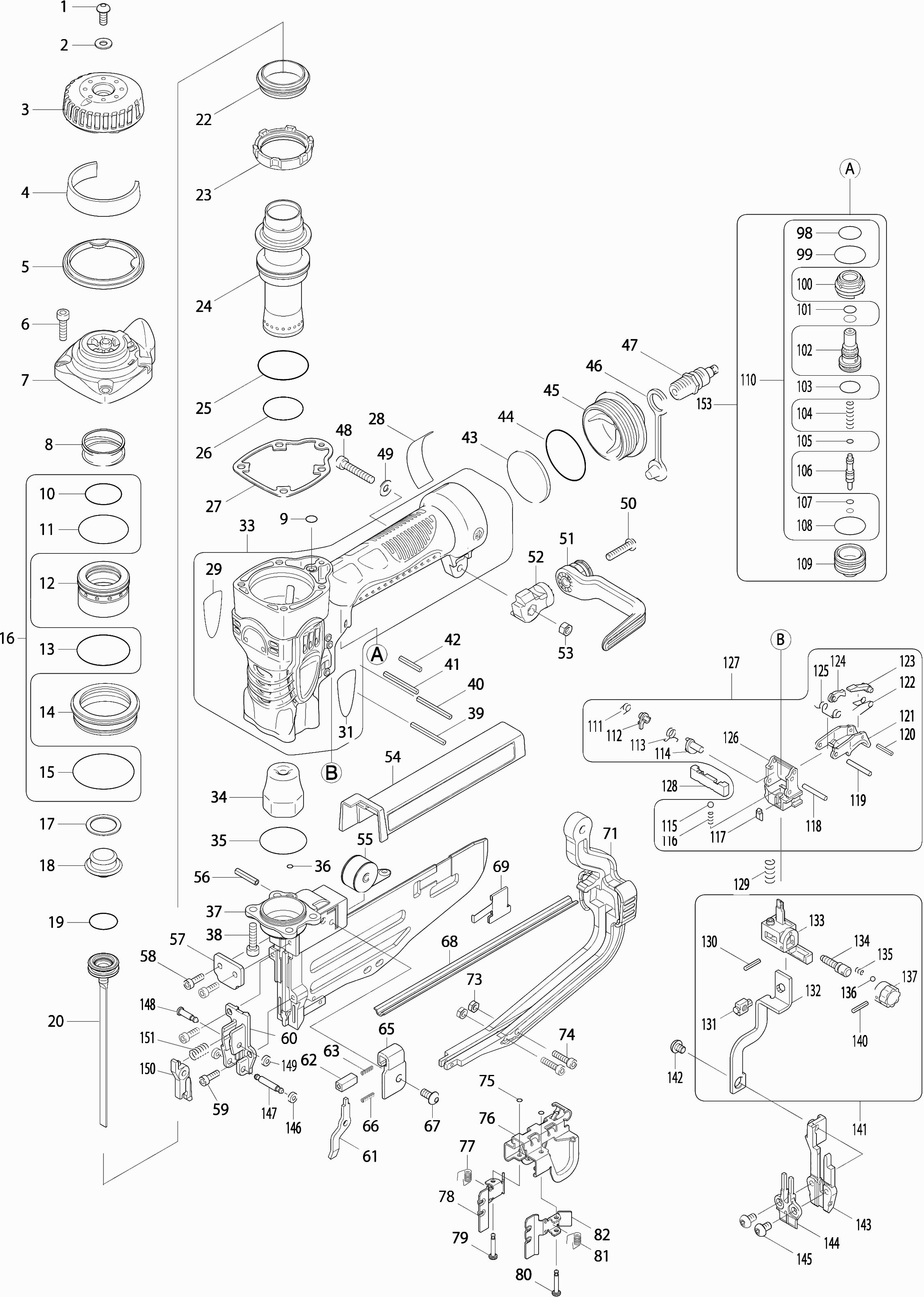

Auf dem Typenschild sollte die Typenbezeichnung AT450H stehen. Je nach Typenbezeichnung kann es Unterschiede geben, die dazu führen können, dass Teile nicht passen. Bestellen Sie nur, wenn diese Nummer übereinstimmt.Zeichnungen der MAKITA AT450H
Teileliste der Makita AT450H
Auf dieser Seite können Sie Teile in den Einkaufswagen legen, indem Sie die Anzahl auswählen und dann auf die Schaltfläche dahinter klicken. Wenn Sie die Auswahl der richtigen Teile abgeschlossen haben, können Sie auf den Button ' Zum Einkaufswagen' unten auf der Seite klicken. Die folgenden Preise verstehen sich inklusive Mehrwertsteuer.
| Nicht bestellbar | ||||
| 001 | 266233-9 | Nicht bestellbar | ||
| Platte ring 5 | ||||
| 002 | 267343-5 | Platte ring 5 | € 1,00 | |
| Uitlaatkap | ||||
| 003 | 419764-9 | Uitlaatkap | € 3,70 | |
| Filter | ||||
| 004 | 413106-9 | Filter | € 13,94 | |
| Afdichting deksel | ||||
| 005 | 419763-1 | Afdichting deksel | € 2,47 | |
| Inbusbout 5x20 | ||||
| 006 | 266369-4 | Inbusbout 5x20 | € 1,00 | |
| Bovendeksel | ||||
| 007 | 318252-2 | Bovendeksel | € 71,21 | |
| Drukveer 27 | ||||
| 008 | 234055-5 | Drukveer 27 | € 2,47 | |
| O-ring 5 | ||||
| 009 | 213021-5 | O-ring 5 | € 1,00 | |
| O-ring 23 | ||||
| 010 | 213393-8 | O-ring 23 | € 1,00 | |
| O-ring 34 | ||||
| 011 | 213458-6 | O-ring 34 | € 1,45 | |
| Hoofdklep | ||||
| 012 | 419770-4 | Hoofdklep | € 34,87 | |
| O-ring 36 | ||||
| 013 | 213510-0 | O-ring 36 | € 1,23 | |
| Hoofdklep geleider | ||||
| 014 | 331744-4 | Hoofdklep geleider | € 8,57 | |
| O-ring 42 | ||||
| 015 | 213561-3 | O-ring 42 | € 1,00 | |
| Revisieset At450h | ||||
| 016 | 194736-2 | Revisieset At450h | € 26,49 | |
| Platte ring 18 | ||||
| 017 | 267344-3 | Platte ring 18 | € 1,00 | |
| Stootkussen achter | ||||
| 018 | 424146-2 | Stootkussen achter | € 14,45 | |
| O-ring 17 | ||||
| 019 | 213282-7 | O-ring 17 | € 5,95 | |
| Slagpen | ||||
| 020 | 158772-2 | Slagpen | € 91,84 | |
| Klepstoel | ||||
| 022 | 421994-0 | Klepstoel | € 9,66 | |
| Cilinder houder | ||||
| 023 | 331743-6 | Cilinder houder | € 9,66 | |
| Zylinder | ||||
| 024 | 331742-8 | Zylinder | € 34,87 | |
| O-ring 33 | ||||
| 025 | 213462-5 | O-ring 33 | € 1,00 | |
| O-ring 26 | ||||
| 026 | 213643-1 | O-ring 26 | € 1,00 | |
| Pakking, bovendeksel- | ||||
| 027 | 162249-1 | Pakking, bovendeksel- | € 5,95 | |
| Naamplaat "at450h" | ||||
| 028 | 865250-2 | Naamplaat "at450h" | € 2,83 | |
| Label "makita" | ||||
| 029 | 819333-0 | Label "makita" | € 8,57 | |
| Label "makita" | ||||
| 031 | 819334-8 | Label "makita" | € 8,57 | |
| Machinehuis | ||||
| 033 | 188650-2 | Machinehuis | € 219,62 | |
| Indicatie label | ||||
| 033A | 816919-1 | Indicatie label | € 2,83 | |
| Stootkussen voor | ||||
| 034 | 421992-4 | Stootkussen voor | € 13,94 | |
| O-ring 31 | ||||
| 035 | 213491-8 | O-ring 31 | € 1,00 | |
| O-ring 3 | ||||
| 036 | 213034-6 | O-ring 3 | € 1,00 | |
| Spanblok | ||||
| 037 | 165512-1 | Spanblok | € 259,55 | |
| Inbusbout 5x20 | ||||
| 038 | 266369-4 | Inbusbout 5x20 | € 1,00 | |
| Spannstift | ||||
| 039 | 951078-5 | Spannstift | € 1,00 | |
| Spannstift | ||||
| 040 | 951078-5 | Spannstift | € 1,00 | |
| Spannstift | ||||
| 041 | 951078-5 | Spannstift | € 1,00 | |
| Borgpen 3x20mm | ||||
| 042 | 951069-6 | Borgpen 3x20mm | € 1,00 | |
| Inlaatfilter | ||||
| 043 | 413105-1 | Inlaatfilter | € 2,83 | |
| O-ring 36 | ||||
| 044 | 213506-1 | O-ring 36 | € 1,23 | |
| Inlaatdeksel | ||||
| 045 | 318108-9 | Inlaatdeksel | € 20,10 | |
| Kappe | ||||
| 046 | 286280-4 | Kappe | € 1,02 | |
| Insteeknippel Orion | ||||
| 047 | 243105-5 | Insteeknippel Orion | € 16,31 | |
| Inbusbout 5x28 | ||||
| 048 | 265570-8 | Inbusbout 5x28 | € 1,00 | |
| Platte ring 5 | ||||
| 049 | 267343-5 | Platte ring 5 | € 1,00 | |
| Schraube | ||||
| 050 | 265176-2 | Schraube | € 1,00 | |
| Haken | ||||
| 051 | 419843-3 | Haken | € 3,27 | |
| Haakaansluiting | ||||
| 052 | 162255-6 | Haakaansluiting | € 3,27 | |
| Zeskant moer M5 | ||||
| 053 | 931202-6 | Zeskant moer M5 | € 1,00 | |
| Deksel tbv magazijn | ||||
| 054 | 158748-9 | Deksel tbv magazijn | € 16,31 | |
| Label, tbv magazijn At450h | ||||
| 054A | 807342-1 | Label, tbv magazijn At450h | € 13,94 | |
| Warnschild | ||||
| 054B | 810418-5 | Warnschild | € 2,83 | |
| Terugloopveer | ||||
| 055 | 163492-5 | Terugloopveer | € 20,10 | |
| Spanstift 4-20 | ||||
| 056 | 951116-3 | Spanstift 4-20 | € 1,00 | |
| Bovengeleider, voor | ||||
| 057 | 345971-7 | Bovengeleider, voor | € 1,02 | |
| Inbusbout M4x12 | ||||
| 058 | 922118-6 | Inbusbout M4x12 | € 1,00 | |
| Inbusbout M4x12 | ||||
| 059 | 922118-6 | Inbusbout M4x12 | € 1,00 | |
| Neusgeleider | ||||
| 060 | 310287-9 | Neusgeleider | € 54,17 | |
| Stop hendel | ||||
| 061 | 345968-6 | Stop hendel | € 1,23 | |
| Stop pen | ||||
| 062 | 310278-0 | Stop pen | € 6,68 | |
| Drukveer 2 | ||||
| 063 | 234076-7 | Drukveer 2 | € 1,00 | |
| Stopperhouder | ||||
| 065 | 310272-2 | Stopperhouder | € 14,45 | |
| Drukveer 2 | ||||
| 066 | 234075-9 | Drukveer 2 | € 1,00 | |
| Zeskant bout m5x10 | ||||
| 067 | 266076-9 | Zeskant bout m5x10 | € 1,00 | |
| Drukgeleider | ||||
| 068 | 345969-4 | Drukgeleider | € 16,31 | |
| Magazijnblokkering | ||||
| 069 | 345967-8 | Magazijnblokkering | € 1,45 | |
| Magazijnhouder compleet | ||||
| 071 | 168523-5 | Magazijnhouder compleet | € 10,96 | |
| Nicht bestellbar | ||||
| 071A | 168743-1 | Nicht bestellbar | ||
| Zeskant moer M4 | ||||
| 073 | 931102-0 | Zeskant moer M4 | € 1,00 | |
| Zeskantbout M4x16mm | ||||
| 074 | 265490-6 | Zeskantbout M4x16mm | € 1,00 | |
| Zeskantbout M4x18mm | ||||
| 074A | 266761-4 | Zeskantbout M4x18mm | € 1,00 | |
| O-ring 2 | ||||
| 075 | 213999-2 | O-ring 2 | € 1,00 | |
| Basis tbv drukplaat | ||||
| 076 | 345970-9 | Basis tbv drukplaat | € 29,28 | |
| Torsieveer 4 | ||||
| 077 | 233529-3 | Torsieveer 4 | € 1,02 | |
| Drukplaat r | ||||
| 078 | 345980-6 | Drukplaat r | € 5,95 | |
| Pen 3 | ||||
| 079 | 324928-1 | Pen 3 | € 6,68 | |
| Pen 3 | ||||
| 080 | 324928-1 | Pen 3 | € 6,68 | |
| Torsieveer 4 | ||||
| 081 | 233529-3 | Torsieveer 4 | € 1,02 | |
| Drukplaat l | ||||
| 082 | 345979-1 | Drukplaat l | € 5,95 | |
| O-ring 15 | ||||
| 098 | 213233-0 | O-ring 15 | € 1,00 | |
| O-ring 18 | ||||
| 099 | 213275-4 | O-ring 18 | € 1,00 | |
| Schakelklepgeleiding | ||||
| 100 | 419732-2 | Schakelklepgeleiding | € 32,08 | |
| O-ring 7 | ||||
| 101 | 213968-3 | O-ring 7 | € 1,74 | |
| Regelklep | ||||
| 102 | 419733-0 | Regelklep | € 34,87 | |
| O-ring 12,5 | ||||
| 103 | 213185-5 | O-ring 12,5 | € 1,00 | |
| Drukveer 4 | ||||
| 104 | 233485-7 | Drukveer 4 | € 1,45 | |
| O-ring 3 | ||||
| 105 | 213034-6 | O-ring 3 | € 1,00 | |
| O-ring 3 | ||||
| 105A | 213044-3 | O-ring 3 | € 1,00 | |
| Schakelklepsteel | ||||
| 106 | 324743-3 | Schakelklepsteel | € 5,30 | |
| Nicht bestellbar | ||||
| 106A | 326189-9 | Nicht bestellbar | ||
| O-ring 3 | ||||
| 107 | 213979-8 | O-ring 3 | € 1,45 | |
| O-ring 3 | ||||
| 107A | 213640-7 | O-ring 3 | € 2,11 | |
| O-ring 18 | ||||
| 108 | 213275-4 | O-ring 18 | € 1,00 | |
| Schakelklephuis | ||||
| 109 | 331741-0 | Schakelklephuis | € 10,96 | |
| Revisieset At450h | ||||
| 110 | 194736-2 | Revisieset At450h | € 26,49 | |
| Torsieveer 5 | ||||
| 111 | 233501-5 | Torsieveer 5 | € 1,00 | |
| Distanzscheibe | ||||
| 112 | 310199-6 | Distanzscheibe | € 5,30 | |
| Nicht bestellbar | ||||
| 113 | 233502-3 | Nicht bestellbar | ||
| Ontgrendelpal | ||||
| 114 | 310310-0 | Ontgrendelpal | € 5,30 | |
| Stalen kogel 4 | ||||
| 115 | 216024-8 | Stalen kogel 4 | € 1,00 | |
| Drukveer 2 | ||||
| 116 | 233490-4 | Drukveer 2 | € 1,00 | |
| Afdekplaat tbv startveer | ||||
| 117 | 419743-7 | Afdekplaat tbv startveer | € 1,00 | |
| Pen 3 | ||||
| 118 | 268168-0 | Pen 3 | € 1,00 | |
| Pen 3 | ||||
| 119 | 268168-0 | Pen 3 | € 1,00 | |
| Spanstift 2-12 | ||||
| 120 | 951007-8 | Spanstift 2-12 | € 1,00 | |
| Schakelknop | ||||
| 121 | 310294-2 | Schakelknop | € 20,10 | |
| Torsieveer 4 | ||||
| 122 | 231699-2 | Torsieveer 4 | € 1,00 | |
| Hebel | ||||
| 123 | 310196-2 | Hebel | € 5,30 | |
| Hebel | ||||
| 124 | 310198-8 | Hebel | € 5,30 | |
| Torsieveer 4 | ||||
| 125 | 233503-1 | Torsieveer 4 | € 2,11 | |
| Schakel montageplaat | ||||
| 126 | 419844-1 | Schakel montageplaat | € 4,14 | |
| Schakelknop | ||||
| 127 | 135231-3 | Schakelknop | € 50,58 | |
| Schaltstange | ||||
| 128 | 310293-4 | Schaltstange | € 10,96 | |
| Drukveer 6 | ||||
| 129 | 233489-9 | Drukveer 6 | € 1,00 | |
| Spanstift 2-14 | ||||
| 130 | 951010-9 | Spanstift 2-14 | € 1,00 | |
| Stelelement | ||||
| 131 | 310201-5 | Stelelement | € 4,65 | |
| Contactarm | ||||
| 132 | 345972-5 | Contactarm | € 2,83 | |
| Voet, Boven- | ||||
| 133 | 310277-2 | Voet, Boven- | € 43,66 | |
| As, afsteller- | ||||
| 134 | 324745-9 | As, afsteller- | € 1,74 | |
| Drukveer 2 | ||||
| 135 | 233491-2 | Drukveer 2 | € 1,00 | |
| Stalen kogel 2.3 | ||||
| 136 | 216031-1 | Stalen kogel 2.3 | € 1,00 | |
| Afsteller compleet | ||||
| 137 | 158747-1 | Afsteller compleet | € 1,23 | |
| Spanstift 2-14 | ||||
| 140 | 951010-9 | Spanstift 2-14 | € 1,00 | |
| Afsteller set | ||||
| 141 | 135210-1 | Afsteller set | € 54,17 | |
| Zeskantbout M5x6 | ||||
| 142 | 266075-1 | Zeskantbout M5x6 | € 1,00 | |
| Contactplaat | ||||
| 143 | 310273-0 | Contactplaat | € 61,89 | |
| Contactpunt | ||||
| 144 | 310360-5 | Contactpunt | € 37,67 | |
| Zeskant knopse kopschroef M5x8 | ||||
| 145 | 266461-6 | Zeskant knopse kopschroef M5x8 | € 1,00 | |
| Urethaan ring 3 | ||||
| 146 | 262120-0 | Urethaan ring 3 | € 1,00 | |
| Pen 4 | ||||
| 147 | 324981-7 | Pen 4 | € 4,65 | |
| Pen 4 | ||||
| 148 | 324963-9 | Pen 4 | € 5,95 | |
| Urethaan ring 3 | ||||
| 149 | 262120-0 | Urethaan ring 3 | € 1,00 | |
| Guide plate | ||||
| 150 | 310359-0 | Guide plate | € 37,67 | |
| Drukveer 5 | ||||
| 151 | 234087-2 | Drukveer 5 | € 1,00 | |
| Sluitring 4 | ||||
| 152A | 941051-3 | Sluitring 4 | € 1,00 | |
| Schakelklep cmpl. | ||||
| 153 | 135598-9 | Schakelklep cmpl. | € 66,55 | |
