Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Makita BBC231U'. Von hier aus können Sie alle gewünschten Teile direkt bestellen. Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert ein bis vier Wochen. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

Zeichnungen der Makita BBC231U


Teilezeichnung 1
Zum Vergrößern anklicken

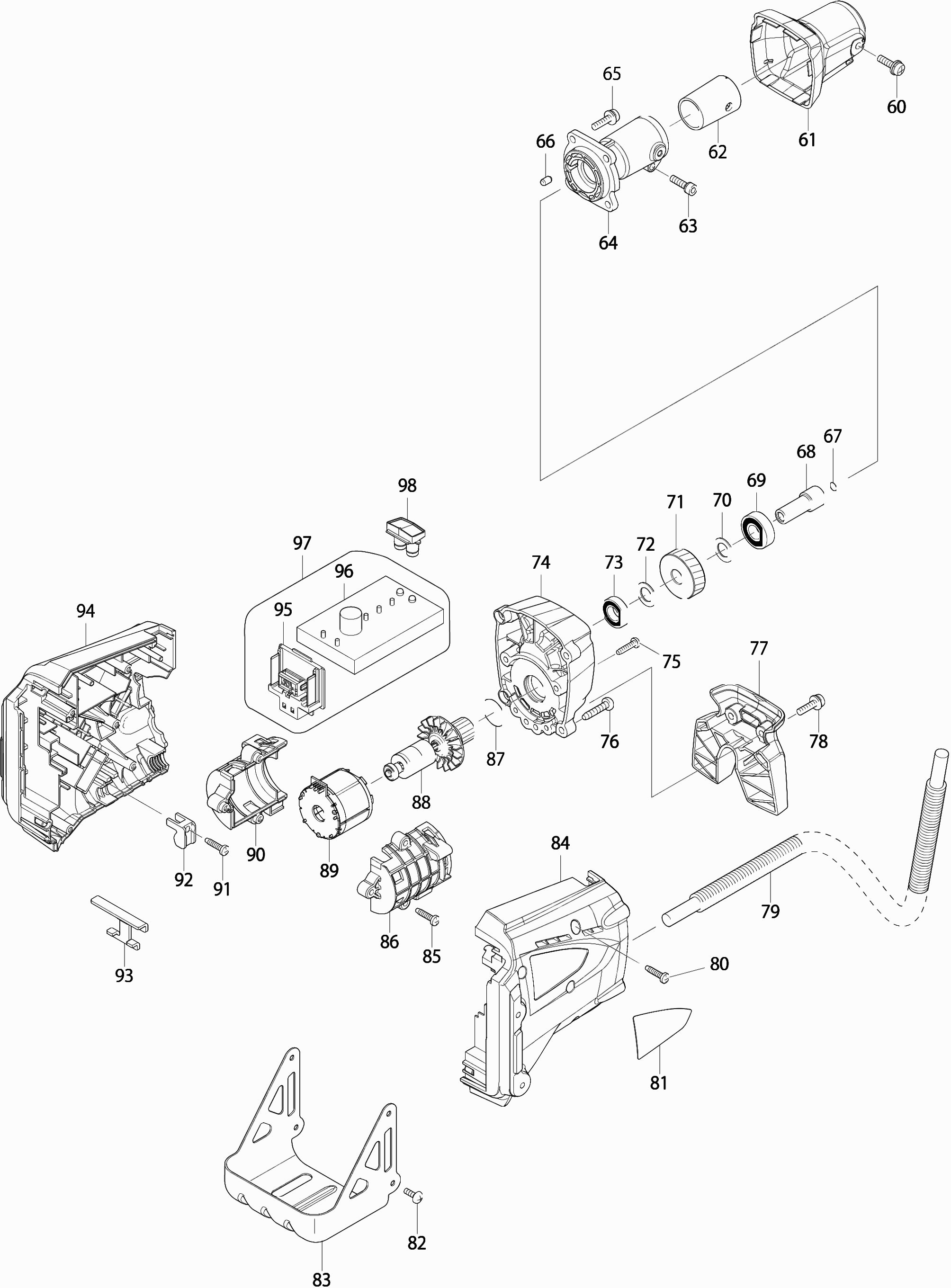

Teilezeichnung 2
Zum Vergrößern anklicken

Teileliste der Makita BBC231U

Pos. Beschreibung Preis ohne MwSt Preis inkl. MwSt
Die angegebenen Preise enthalten die Mehrwertsteuer

Gewindebohrer 4x18
001 265A48-7 0.90 1.07

Griffset
002 188839-2 33.99 40.45

Schraube 5x35
003 911256-9 0.83 0.99

Gewindebohrer 4x18
004 265A48-7 0.90 1.07

Zugentlastung
005 687261-5 0.83 0.99

Sperrknopf
006 451571-4 4.58 5.45

Druckfeder 4
007 234079-1 0.83 0.99

Schalter sle6a2-33
008 651533-4 3.83 4.56

Schalterknopf
009 451573-0 6.60 7.85

Stromindikator
010 451574-8 4.58 5.45

Stahlkugel 5.0
011 216018-3 0.83 0.99

Druckfeder 2
012 233211-4 0.83 0.99

Schalter tgr3-2
013 650629-8 14.24 16.95

Hülse
014 686015-7 0.83 0.99

Griffset
015 188839-2 33.99 40.45

Gewindebohrer 4x18
016 265A48-7 0.90 1.07

Griffset
017 188659-4 12.58 14.97

Griffset
018 188659-4 12.58 14.97

Schraube 5x35
019 911256-9 0.83 0.99

Griffrohr
020 331862-8 12.58 14.97

Keine Informationen verfügbar, nicht bestellbar
021 168524-3

Griffhalterung
022 318429-9 4.08 4.86

Griffhalter
023 318428-1 4.57 5.44

Druckfeder 20
024 233202-5 0.83 0.99

Rohrhalterung
025 318427-3 4.58 5.45

Rohrgriffhalterung
026 318426-5 4.08 4.86

Innensechskantschraube Ck M5x25mm
027 922241-7 0.83 0.99

Aufhänger
028 168478-4 4.08 4.86

Keine Informationen verfügbar, nicht bestellbar
029 922228-9

Schutz AF-DW
030 424290-5 23.74 28.25

Stange cpl
031 141091-3 38.88 46.27

Warnschild
031A 810558-9 5.22 6.21

Gelenkwelle (a)
035 325812-3 20.76 24.70

Inbusschraube Ck M5x14mm
036 922218-2 0.83 0.99

Getriebegehäusesatz Ebh253U A
037 123833-7 57.06 67.90

Kugellager 609zz
040 210049-4 3.37 4.01

Sicherungsring S-9
041 961005-4 0.83 0.99

Seeger-Ring R24
042 962113-4 0.83 0.99

Innensechskantschraube Ck M5x25mm
043 922241-7 0.83 0.99

Metallschraube Ck M8x10mm
044 265590-2 0.83 0.99

Getriebesatz BBC231U P
046 183A00-2 23.68 28.18

Kugellager 6001llu
049 211138-8 4.58 5.45

Sicherungsring R-28
050 962106-1 0.83 0.99

Schutzring
051 331861-0 7.44 8.85

Sicherungsring
052 346355-2 9.52 11.33

Keine Informationen verfügbar, nicht bestellbar
053 168526-9

MUTTER M10
054 264025-0 2.08 2.48

Keine Informationen verfügbar, nicht bestellbar
055 451566-7

Abdeckhaube
056 451565-9 12.58 14.97

O-Ring 11
057 213105-9 0.83 0.99

Montagehalterung
058 346073-2 2.93 3.49

Inbusschraube m6x30
059 922353-6 0.83 0.99

Schraube Vk 20mm
060 911233-1 0.83 0.99

Stahlhalter
061 451578-0 11.16 13.28

Damper
062 424307-4 2.08 2.48

Sechskantschraube 5X20 LF1000 A
063 265550-4 0.83 0.99

Stahlhalter
064 318560-1 28.73 34.19

Schraube Vk 20mm
065 911233-1 0.83 0.99

Gummistift 4
066 263002-9 0.83 0.99

O-Ring 6 An250/Bo3711
067 213045-1 0.83 0.99

Achshalter
068 325811-5 17.63 20.98

Kugellager 6001zz
069 211148-5 8.46 10.07

Unterlegscheibe 12
070 253744-3 0.83 0.99

Getriebe 33
071 227720-3 43.10 51.29

Unterlegscheibe 12
072 253744-3 0.83 0.99

Kugellager 6901zz
073 211150-8 5.22 6.21

Getriebegehaeuse
074 318559-6 34.36 40.89

Gewindebohrer 4x18
075 265A48-7 0.90 1.07

Gewindeschneidschraube 5X25
076 266041-8 0.83 0.99

Pedal
077 451572-2 8.46 10.07

Schraube Vk 20mm
078 911233-1 0.83 0.99

Netzkabelset
079 699045-9 21.87 26.03

Gewindebohrer 4x18
080 265A48-7 0.90 1.07

Namensschild Bbc231U A
081 896445-6 0.83 0.99

Schroef,M4x12
082 251314-2 0.83 0.99

Batteriehalter
083 346194-0 24.97 29.71

Motorgehäuse-Set
084 188836-8 31.62 37.63

Gewindebohrer 4x18
085 265A48-7 0.90 1.07

Motorgehäuse-Set
086 188838-4 10.12 12.04

O-Ring 22
087 213961-7 0.83 0.99

Anker
088 619254-4 73.52 87.49

Feld
089 629880-1 63.90 76.04

Motorgehäuse-Set
090 188838-4 10.12 12.04

Gewindebohrer 4x18
091 265A48-7 0.90 1.07

Zugentlastung
092 687261-5 0.83 0.99

Stützplatte
093 346039-2 1.02 1.21

Motorgehäuse-Set
094 188836-8 31.62 37.63

Anschlusseinheit
095 643849-1 4.08 4.86

Geschwindigkeitsregelkreis
096 620497-3 166.57 198.22

Geschwindigkeitsregelkreis
097 620497-3 166.57 198.22

Indikatoretikett
098 140285-7 7.44 8.85
