Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Makita BCX2510'. Von hier aus können Sie alle gewünschten Teile direkt bestellen. Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert ein bis vier Wochen. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:
Zeichnungen der Makita BCX2510
Teileliste der Makita BCX2510
| Pos. | Beschreibung | Preis ohne MwSt | Preis inkl. MwSt | |
| Die angegebenen Preise enthalten die Mehrwertsteuer | ||||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 050-4 | 5921042000@141 | |||
| Gehäusedeckel | ||||
| 052-1 | 318443-5@141 | 4.26 | 5.07 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 053-2 | 140023-7@141 | |||
| Carterdekselpakking | ||||
| 054-1 | 162274-2@141 | 1.72 | 2.05 | |
| Kleppendekselpakking | ||||
| 055-1 | 162275-0@141 | 1.72 | 2.05 | |
| Toevoerklep | ||||
| 056-1 | 346083-9@141 | 1.43 | 1.70 | |
| Halteplatte | ||||
| 057-1 | 318440-1@141 | 1.72 | 2.05 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 058 | 0119049980@141 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 059-1 | 266494-1@141 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 060-2 | 266811-5@141 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 061-3 | 266811-5@141 | |||
| Schroef 5X14 P | ||||
| 062 | 0043605140@141 | 0.83 | 0.99 | |
| Koppelinghuis | ||||
| 063 | 6241500203@141 | 61.36 | 73.02 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 064-1 | 266494-1@141 | |||
| Carter Ebh253U A | ||||
| 065-1 | 318442-7@141 | 6.89 | 8.20 | |
| Carterpakking | ||||
| 066-1 | 162276-8@141 | 2.08 | 2.48 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 067-1 | 424202-8@141 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 068-1 | 325666-8@141 | |||
| Oliepeilstok | ||||
| 069-1 | 450565-6@141 | 1.72 | 2.05 | |
| O-Ring Tbv Oliepeilstok A | ||||
| 070-2 | 424100-6@141 | 0.83 | 0.99 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 071-2 | 266811-5@141 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 072-1 | 168401-9@141 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 074-1 | 168475-0@141 | |||
| Borgring R-32 | ||||
| 075-1 | 962151-6@141 | 0.83 | 0.99 | |
| Kogellager 6201ddu | ||||
| 076-1 | 210111-5@141 | 5.46 | 6.50 | |
| Borgring S-12 | ||||
| 077-1 | 961052-5@141 | 0.83 | 0.99 | |
| Afstandbus | ||||
| 078-2 | 450569-8@141 | 1.01 | 1.20 | |
| Demper boven | ||||
| 079 | 6241500401@141 | 3.65 | 4.34 | |
| Steeldemper 2 Ebh253U A | ||||
| 080-1 | 424107-2@141 | 2.80 | 3.33 | |
| Montagebeugel "boven" | ||||
| 081-1 | 6241500601@141 | 5.24 | 6.24 | |
| Steelklem 2 Ebh253U A | ||||
| 082-2 | 318271-8@141 | 2.44 | 2.90 | |
| Bout 5X12 A | ||||
| 083 | 0119059900@141 | 1.06 | 1.26 | |
| Bout 5x18 | ||||
| 084-1 | 266844-0@141 | 0.83 | 0.99 | |

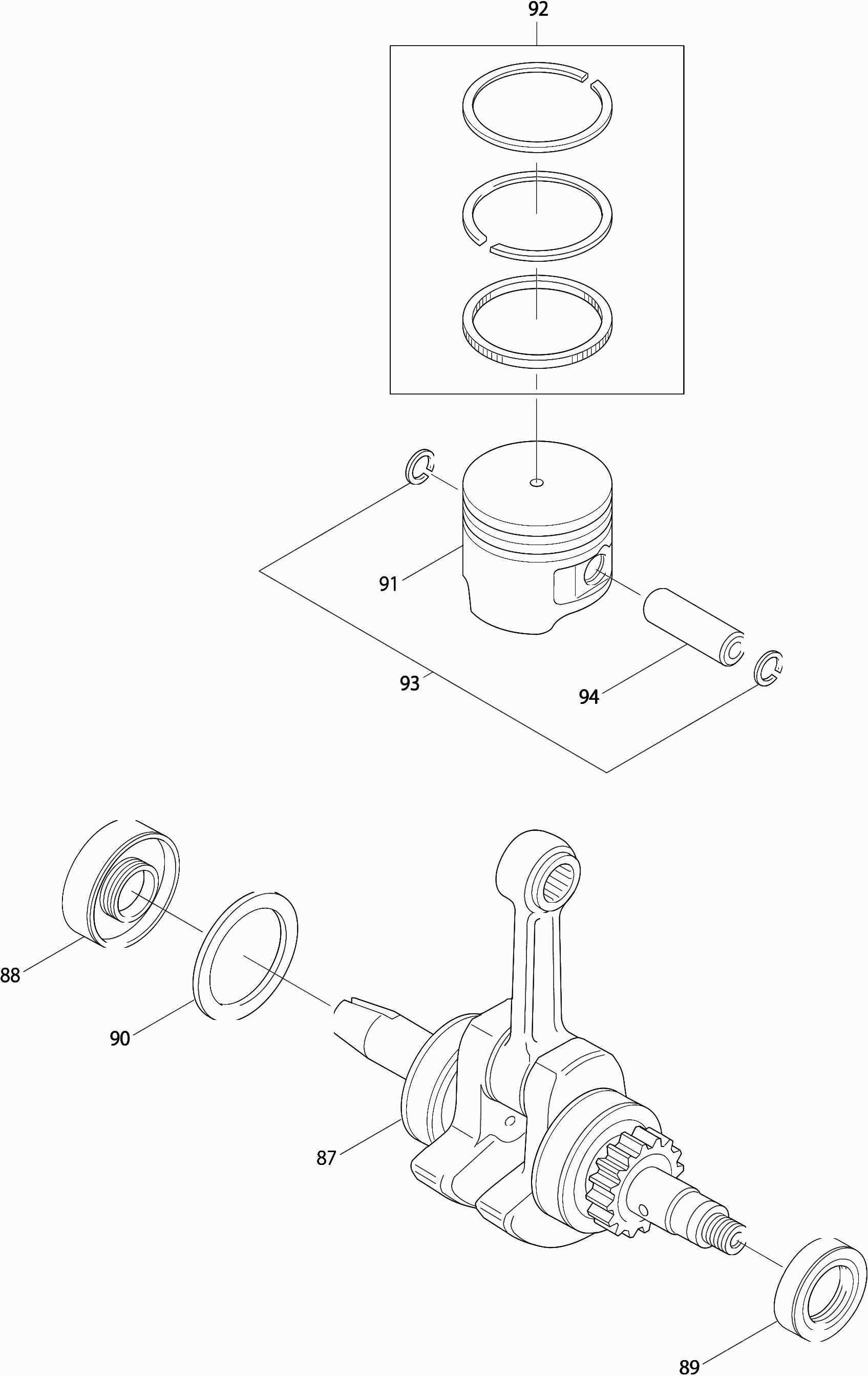

| Kurbelwelle | ||||
| 087-2 | 135539-5@141 | 30.23 | 35.97 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 088-2 | 213089-1@141 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 089-2 | 213769-9@141 | |||
| Sluitring 23 | ||||
| 090-1 | 267400-9@141 | 1.43 | 1.70 | |
| Kolben | ||||
| 091-1 | 318441-9@141 | 9.52 | 11.33 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 092-1 | 195145-8@141 | |||
| Borgring tbv zuigerpen | ||||
| 093-1 | 233976-8@141 | 0.83 | 0.99 | |
| Kolbenbolzen | ||||
| 094-1 | 257781-9@141 | 2.80 | 3.33 | |
| Afstandhouder Ebh253U A | ||||
| 095-2 | 424200-2@141 | 0.83 | 0.99 | |

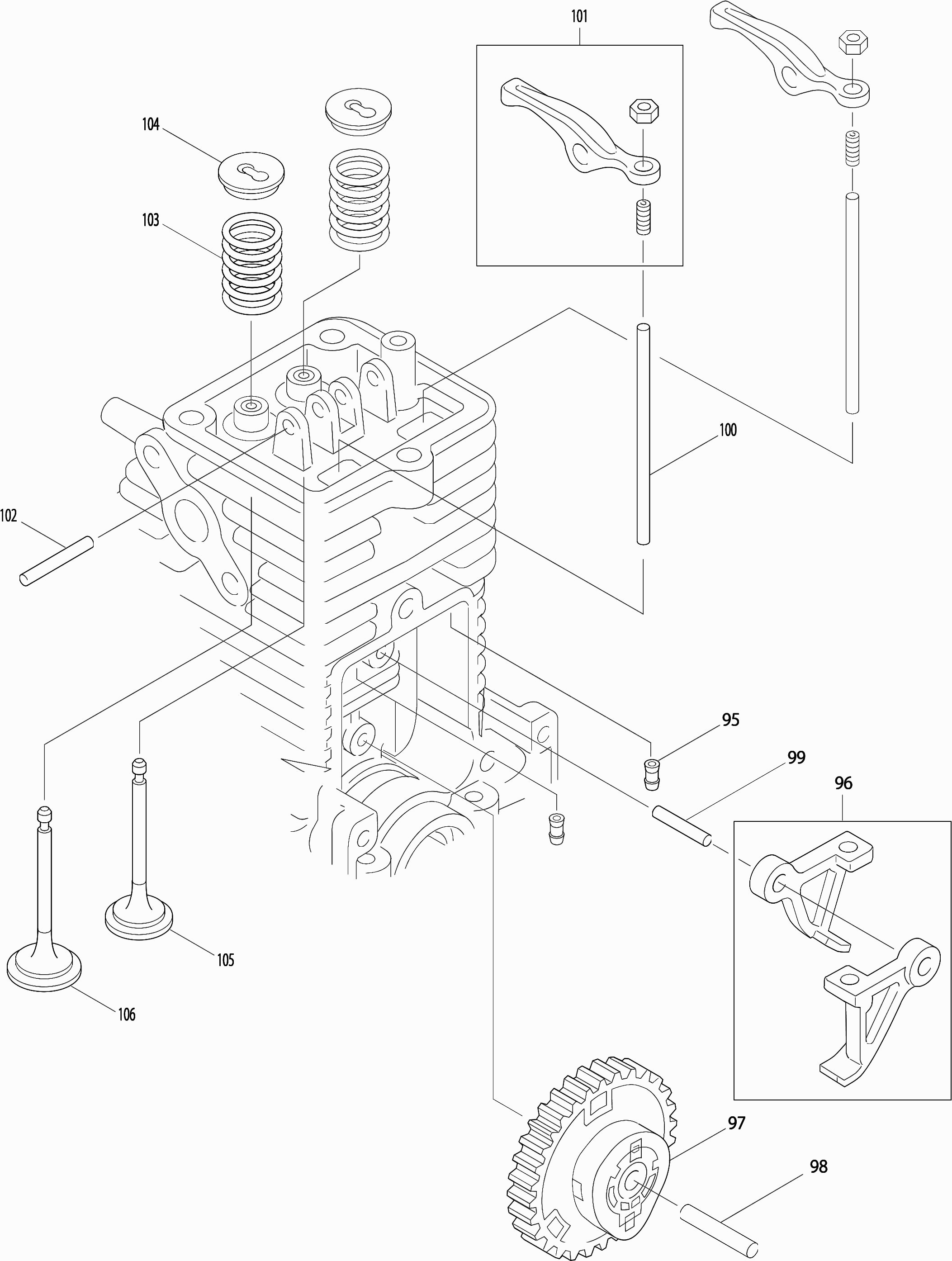

| Nokken tiller | ||||
| 096-1 | 313169-4@141 | 2.80 | 3.33 | |
| Tuimelaartandwiel | ||||
| 097-2 | 125552-1@141 | 23.75 | 28.26 | |
| Pen 5Mm Ebh253U A | ||||
| 098-1 | 268238-5@141 | 0.83 | 0.99 | |
| Pen 4Mm Ebh253U A | ||||
| 099-1 | 268239-3@141 | 0.83 | 0.99 | |
| Kleppenpen | ||||
| 100-1 | 256865-0@141 | 0.83 | 0.99 | |
| Kleppen arm | ||||
| 101-1 | 125554-7@141 | 4.58 | 5.45 | |
| Pen 5mm | ||||
| 102-1 | 256200-2@141 | 0.83 | 0.99 | |
| Drukveer 9 | ||||
| 103-1 | 234108-0@141 | 2.56 | 3.05 | |
| Klepborgring | ||||
| 104-1 | 325668-4@141 | 2.08 | 2.48 | |
| Uitlaatklep | ||||
| 105-2 | 326366-3@141 | 4.08 | 4.86 | |
| Inlaatklep | ||||
| 106-2 | 326367-1@141 | 4.81 | 5.72 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 107 | 5925001001@141 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 107-1 | 5925001002@141 | |||

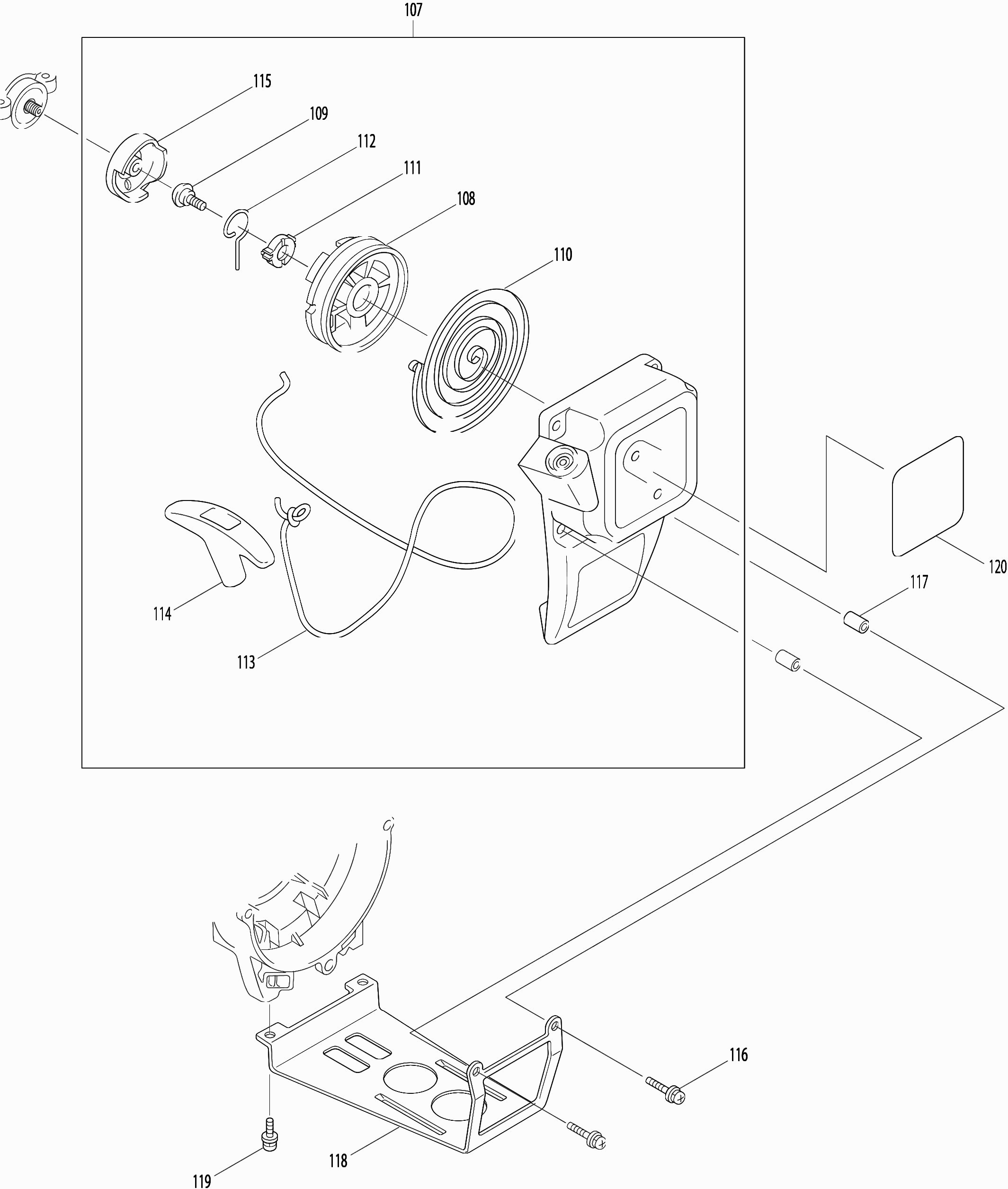

| Startinrichting | ||||
| 107-2 | 125917-7@141 | 16.07 | 19.12 | |
| Startkoordtrommel | ||||
| 108-1 | 451937-8@141 | 4.58 | 5.45 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 109-1 | 266585-8@141 | |||
| starterveer | ||||
| 110-1 | 232258-5@141 | 5.88 | 7.00 | |
| Binnenbus | ||||
| 111-1 | 451938-6@141 | 1.72 | 2.05 | |
| Swing arm | ||||
| 112-1 | 325923-4@141 | 1.43 | 1.70 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 113-1 | 444019-3@141 | |||
| Startergreep | ||||
| 114-1 | 424319-7@141 | 2.80 | 3.33 | |
| Startpulley | ||||
| 115-1 | 168483-1@141 | 2.16 | 2.57 | |
| Schroef Assy RBC201 M4X25 P | ||||
| 116 | 0043604250@141 | 0.83 | 0.99 | |
| Afstandbus | ||||
| 117-1 | 331835-1@141 | 0.83 | 0.99 | |
| Tanksteun | ||||
| 118-1 | 345964-4@141 | 2.93 | 3.49 | |
| Schroef Assy Eh490V A | ||||
| 119 | 0043605100@141 | 0.83 | 0.99 | |

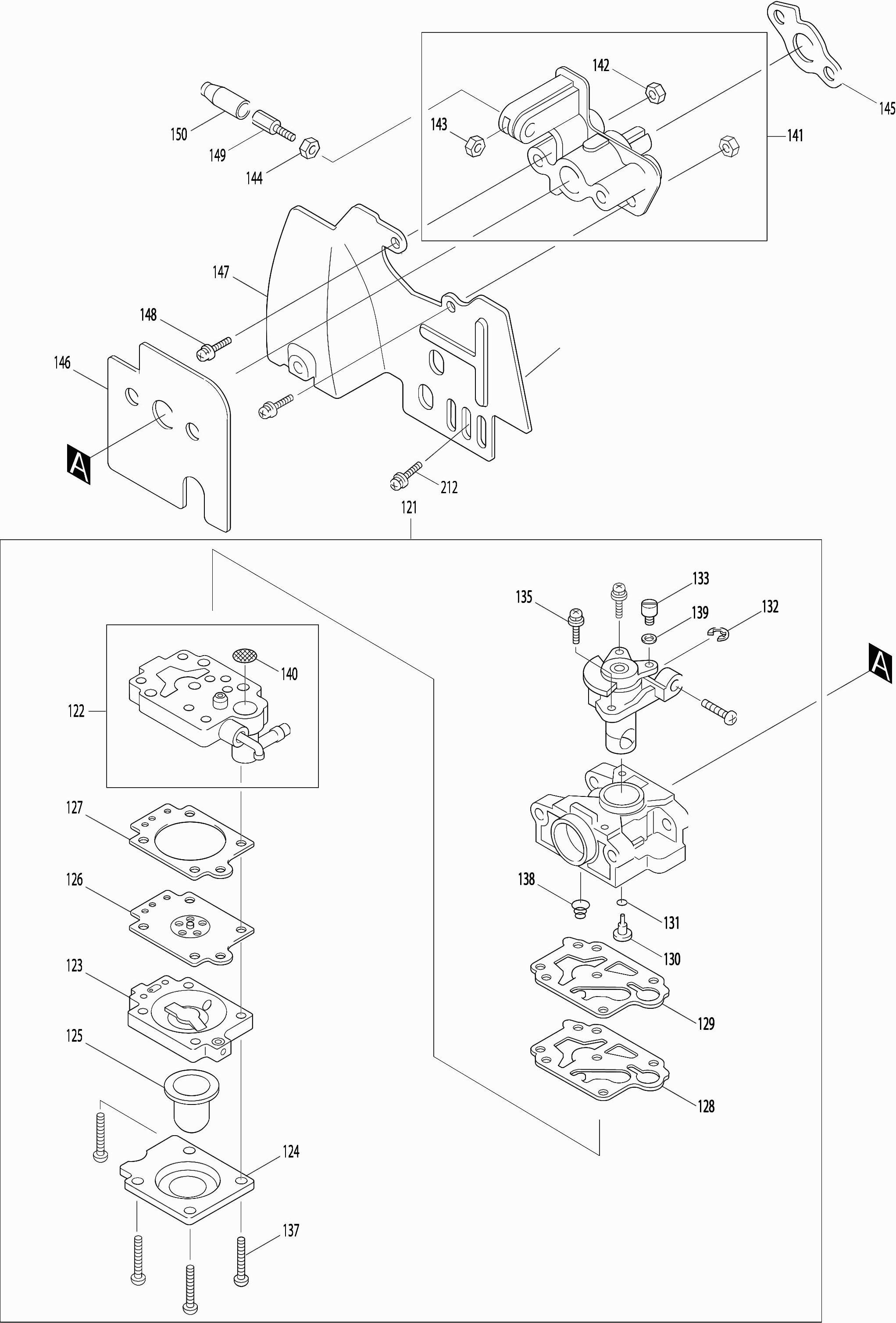

| Carburateur | ||||
| 121-1 | 168497-0@141 | 49.85 | 59.32 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 122-2 | 140437-0@141 | |||
| Luchtzuiverhuis Ebh253U A | ||||
| 123-1 | 140438-8@141 | 10.81 | 12.86 | |
| Pompdeksel Ebh253U A | ||||
| 124-1 | 346270-0@141 | 3.65 | 4.34 | |
| Opvoerpomp | ||||
| 125-1 | 424314-7@141 | 3.65 | 4.34 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 126-2 | 168574-8@141 | |||
| Membraampakking | ||||
| 127-1 | 442154-1@141 | 2.44 | 2.90 | |
| Pomp diafragma | ||||
| 128-2 | WJ00009599@141 | 4.08 | 4.86 | |
| Membraampakking | ||||
| 129-1 | 442155-9@141 | 2.44 | 2.90 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 130-1 | 325924-2@141 | |||
| O-ring 2 | ||||
| 131-1 | 213538-8@141 | 2.08 | 2.48 | |
| Seegering E-3 A | ||||
| 132-1 | 257964-1@141 | 2.08 | 2.48 | |
| Zwenkelement | ||||
| 133-1 | 325922-6@141 | 4.26 | 5.07 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 135-2 | WJ00096364@141 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 137-1 | 266582-4@141 | |||
| Drukveer 5-9mm | ||||
| 138-1 | 234183-6@141 | 2.93 | 3.49 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 139-1 | 413140-9@141 | |||
| Inlaatzeef | ||||
| 140-2 | WJ00014070@141 | 1.72 | 2.05 | |
| Isolator Ebh253U A | ||||
| 141-4 | 450559-1@141 | 4.66 | 5.55 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 142 | 0021705000@141 | |||
| Moer M6 Htr5600 A | ||||
| 143 | 0022706000@141 | 0.83 | 0.99 | |
| Moer M6 Htr5600 A | ||||
| 144 | 0022706000@141 | 0.83 | 0.99 | |
| Isolatorpakking | ||||
| 145-2 | 413120-5@141 | 1.21 | 1.44 | |
| Ansaugkrümmerdichtung | ||||
| 146-2 | 413121-3@141 | 1.21 | 1.44 | |
| Carburateur inlaat | ||||
| 147 | 5923502000@141 | 9.96 | 11.85 | |
| Inbusbout M5x18mm | ||||
| 148-2 | 266787-6@141 | 0.83 | 0.99 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 149-2 | 325934-9@141 | |||
| Kap Em4250 * | ||||
| 150 | 5246004150@141 | 3.22 | 3.83 | |
| Ontluchtingspijp | ||||
| 152-1 | 422041-0@141 | 1.80 | 2.14 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 153-4 | 125468-0@141 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 154-4 | 140814-6@141 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 155 | 5316500701@141 | |||
| Overdrukventiel | ||||
| 156-1 | 424316-3@141 | 2.80 | 3.33 | |
| Overdrukklepplaat | ||||
| 157-1 | 451924-7@141 | 0.83 | 0.99 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 158-2 | 168576-4@141 | |||
| Nicht mehr lieferbar, kein Ersatz | ||||
| 159-1 | 451925-5@141 | |||

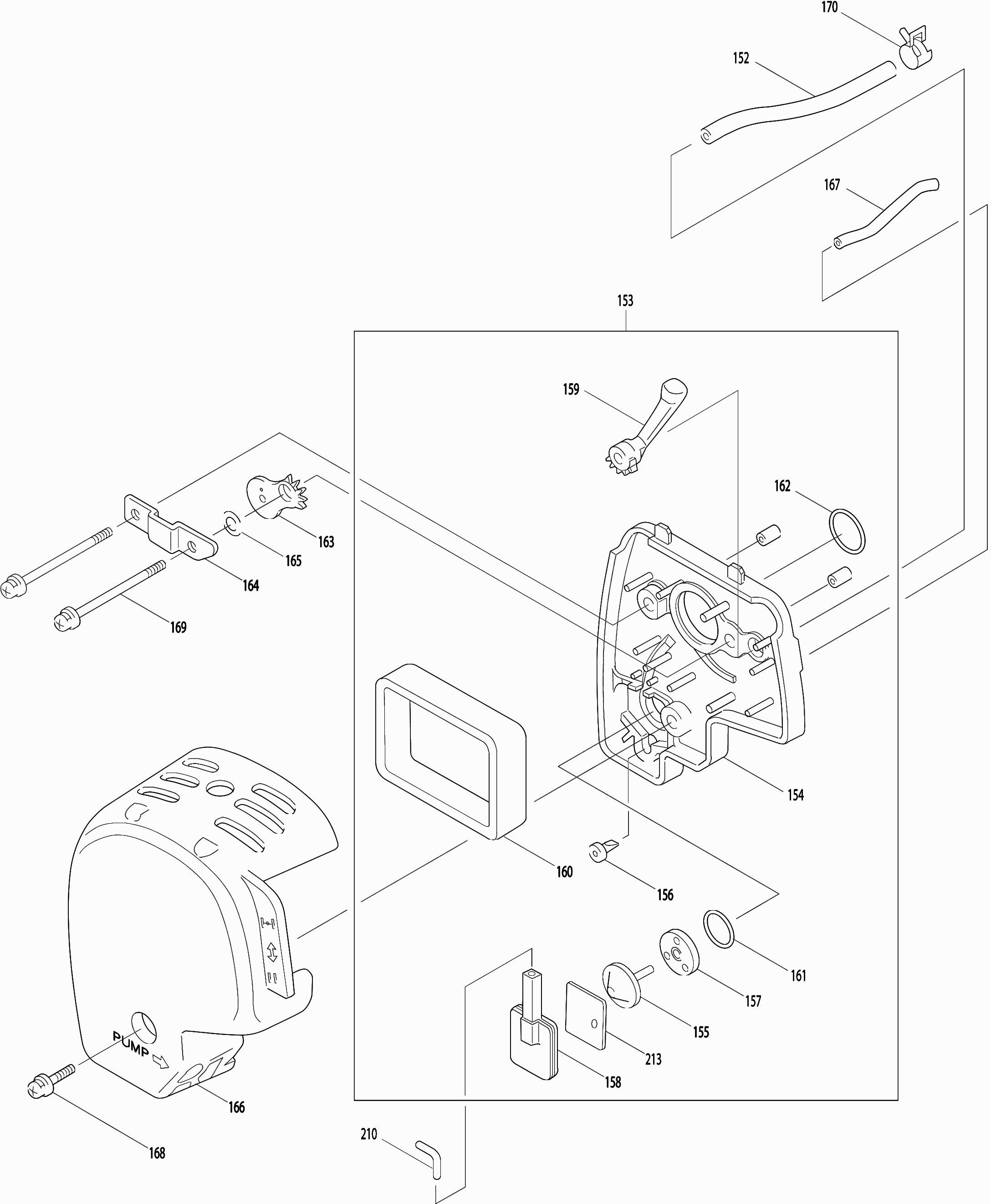

| Filter Element | ||||
| 160-2 | 443141-3@141 | 2.80 | 3.33 | |
| O-ring 14 | ||||
| 161-1 | 213539-6@141 | 0.83 | 0.99 | |
| O-ring 15 | ||||
| 162-1 | 213540-1@141 | 0.83 | 0.99 | |
| Chokeplaat | ||||
| 163-2 | 450560-6@141 | 0.83 | 0.99 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 164-1 | 345919-9@141 | |||
| Pakkingring | ||||
| 165-1 | 423376-2@141 | 0.83 | 0.99 | |
| Filterabdeckung | ||||
| 166-2 | 450561-4@141 | 5.88 | 7.00 | |
| Ontluchtingspijp Ebh253U A | ||||
| 167-1 | 422042-8@141 | 1.72 | 2.05 | |
| Met.schroef Ph2 M5x68mm Ck | ||||
| 169-1 | 265188-5@141 | 0.83 | 0.99 | |
| Slangklem | ||||
| 170-1 | 345918-1@141 | 0.83 | 0.99 | |

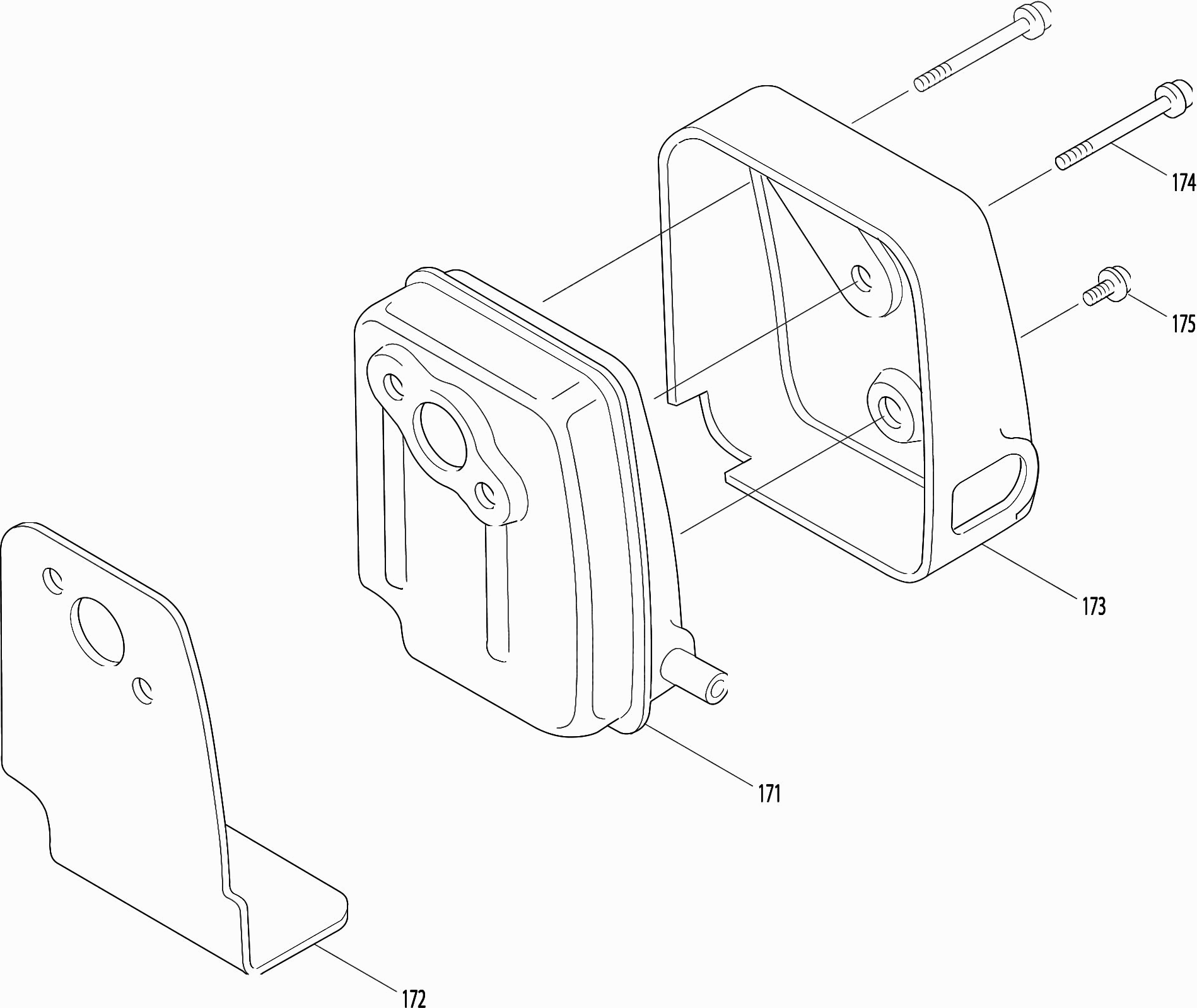

| Uitlaat | ||||
| 171-1 | 168469-5@141 | 12.58 | 14.97 | |
| Uitlaatpakking | ||||
| 172-1 | 345916-5@141 | 1.51 | 1.80 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 173-1 | 345915-7@141 | |||
| Inbusbout M5x40mm Ck | ||||
| 174-1 | 266440-4@141 | 1.06 | 1.26 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 175 | 0140059962@141 | |||
| Brandstoftank | ||||
| 176-1 | 450566-4@141 | 13.19 | 15.70 | |
| Benzineslang | ||||
| 177-1 | 168472-6@141 | 8.46 | 10.07 | |
| Brandstoffilter | ||||
| 178-2 | 163447-0@141 | 3.20 | 3.81 | |
| Slangklem | ||||
| 179-1 | 345920-4@141 | 0.83 | 0.99 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 180-1 | 5926012000@141 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 182 | 6249501501@141 | |||
| Demper Ebh253U A | ||||
| 183-1 | 424102-2@141 | 0.83 | 0.99 | |
| Demper Ebh253U A | ||||
| 184-1 | 424103-0@141 | 0.83 | 0.99 | |
| Damper | ||||
| 185-2 | 424104-8@141 | 1.72 | 2.05 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 186-3 | 168501-5@141 | |||

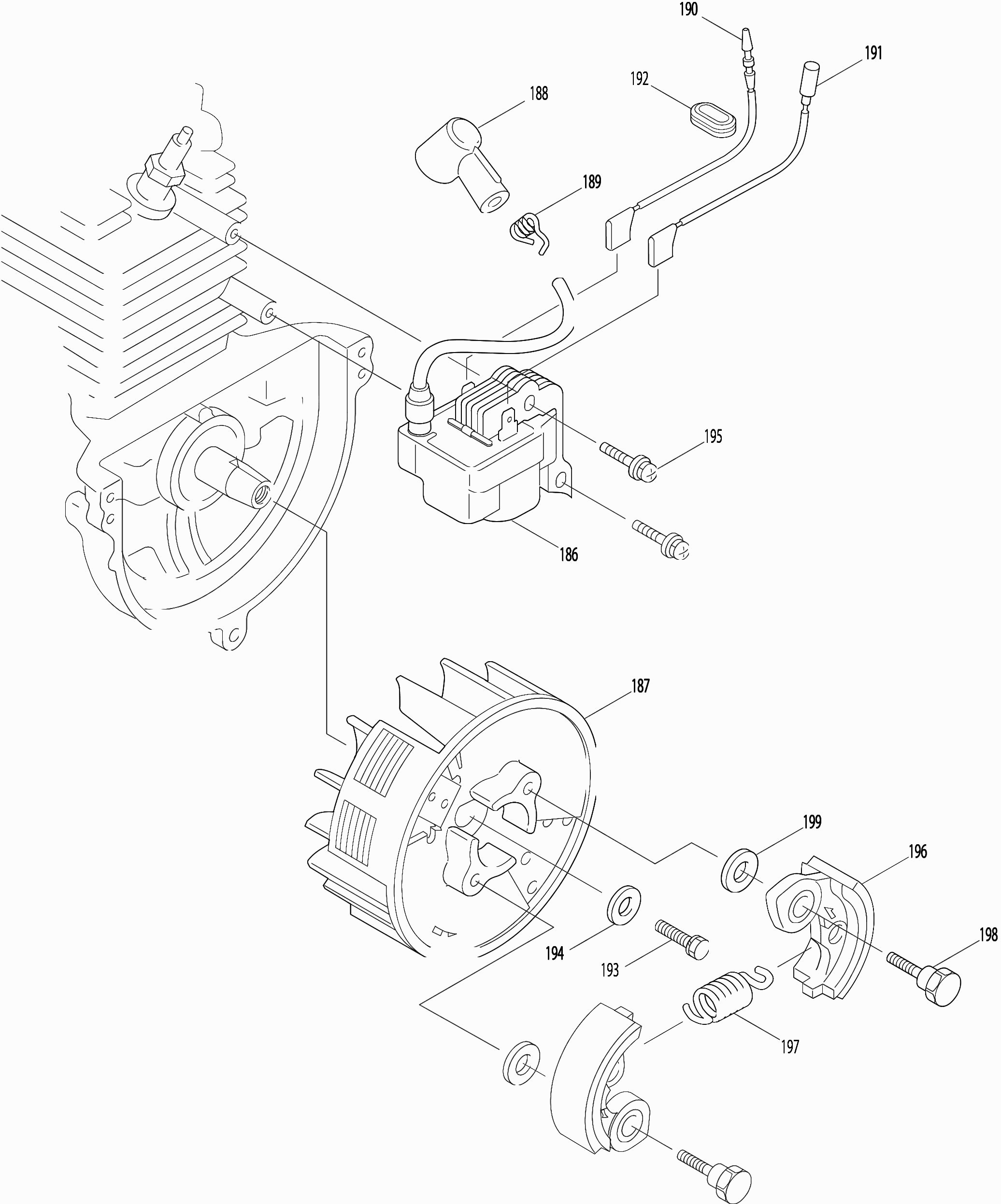

| Vliegwiel | ||||
| 187-2 | 318343-9@141 | 31.61 | 37.62 | |
| Bougiedop Ebh253U A | ||||
| 188-1 | 424105-6@141 | 2.80 | 3.33 | |
| Bougieveer Ebh253U A | ||||
| 189-1 | 324891-8@141 | 1.21 | 1.44 | |
| Anschlussleitung | ||||
| 190-1 | 638664-6@141 | 1.43 | 1.70 | |
| Aansluitkabel Ebh253U P | ||||
| 191-1 | 638665-4@141 | 1.43 | 1.70 | |
| Doorvoer Eh561 15X7X2Mm * | ||||
| 192 | 5257500300@141 | 1.51 | 1.80 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 193 | 0011306160@141 | |||
| Revet RBC230-G24-350 P | ||||
| 194 | 0031206000@141 | 0.83 | 0.99 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 195 | 0140049920@141 | |||
| Koppelingschoen | ||||
| 196 | 5928500000@141 | 10.81 | 12.86 | |
| Feder | ||||
| 197 | 5928500100@141 | 4.08 | 4.86 | |
| Koppelingsbout | ||||
| 198 | 5928500200@141 | 1.43 | 1.70 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 199-1 | 267812-6@141 | |||

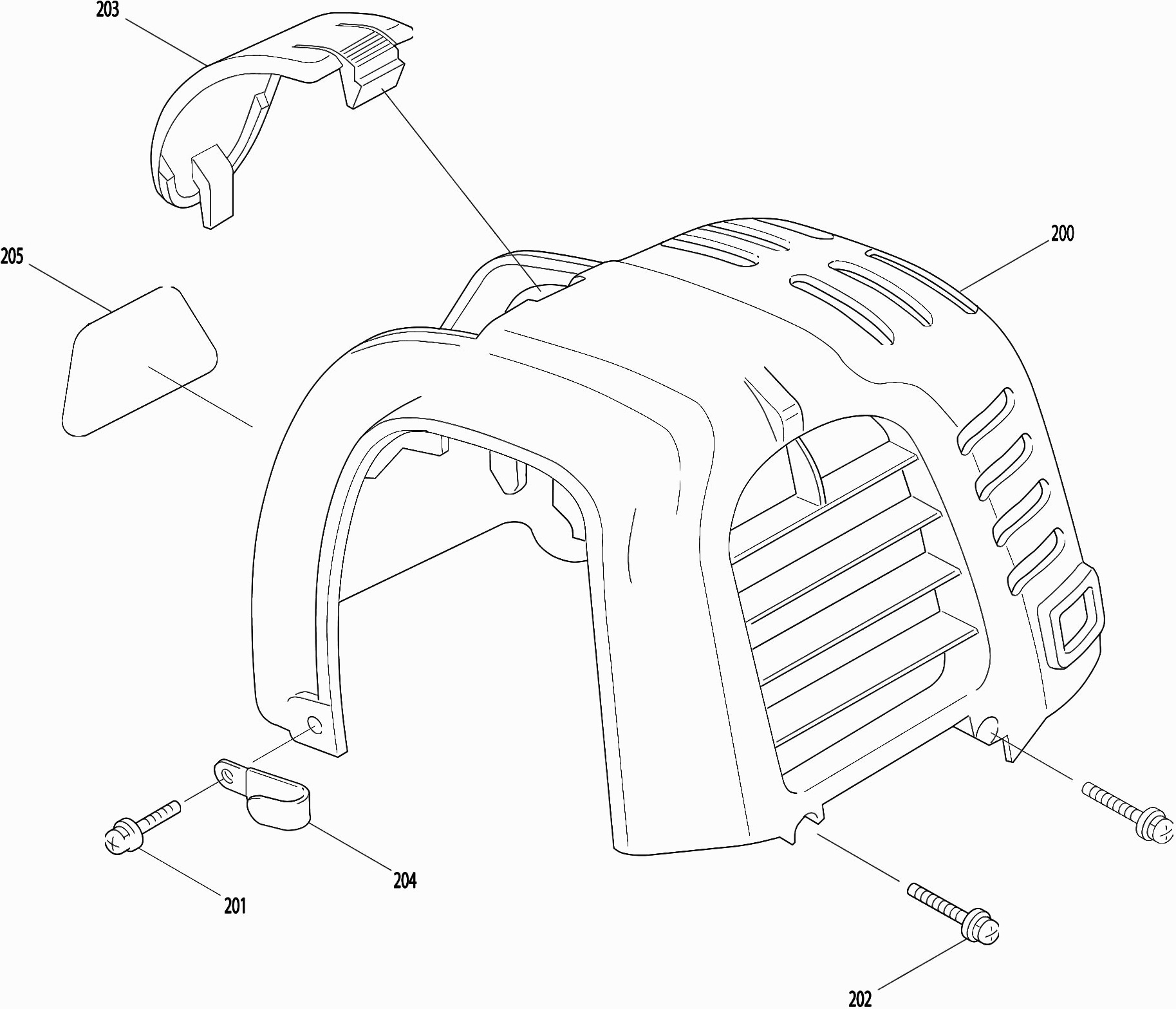

| Cilinderkap | ||||
| 200 | 5925500800@141 | 14.62 | 17.40 | |
| Schroef Assy Eh490V A | ||||
| 201 | 0043605100@141 | 0.83 | 0.99 | |
| Schroef M4X16 A | ||||
| 202 | 0043604160@141 | 0.83 | 0.99 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 203-1 | 450568-0@141 | |||
| Klammer | ||||
| 204-1 | 345963-6@141 | 0.83 | 0.99 | |
| Label Makita Em4250 * | ||||
| 205 | 5929501001@141 | 3.22 | 3.83 | |
| Rohr | ||||
| 210 | 5923503900@141 | 1.43 | 1.70 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 211 | 5921501800@141 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 211-1 | 5921501800@141 | |||
| Controle klep | ||||
| 211-2 | 424201-0@141 | 1.72 | 2.05 | |
| Schroef Assy Eh490V A | ||||
| 212 | 0043605100@141 | 0.83 | 0.99 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 212-1 | 0119059780@141 | |||
| Inbusbout M5x12mm Ck | ||||
| 212-2 | 922213-2@141 | 0.83 | 0.99 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 213 | 5923503500@141 | |||
| Scheidingspakking | ||||
| 213-1 | 168577-2@141 | 1.24 | 1.48 | |
