Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Makita BCX3400'. Von hier aus können Sie alle gewünschten Teile direkt bestellen. Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert ein bis vier Wochen. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

Zeichnungen der Makita BCX3400

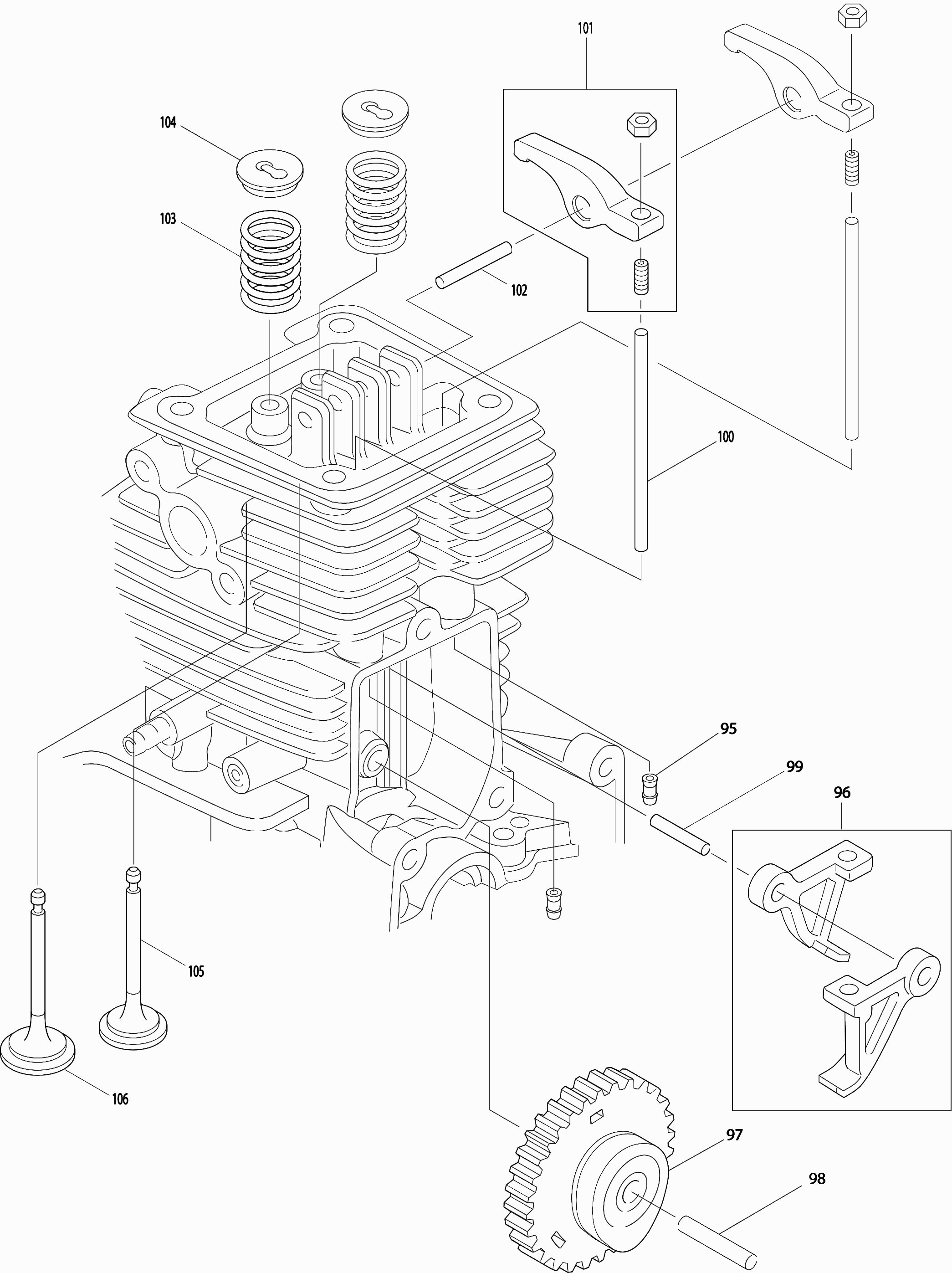

Teilezeichnung 1

Teilezeichnung 2

Teilezeichnung 3

Teilezeichnung 4

Teilezeichnung 5

Teilezeichnung 6

Teilezeichnung 7

Teilezeichnung 8

Teilezeichnung 9

Teilezeichnung 10

Teileliste der Makita BCX3400

Pos. Beschreibung Preis ohne MwSt Preis inkl. MwSt
Die angegebenen Preise enthalten die Mehrwertsteuer

Keine Informationen verfügbar, nicht bestellbar
050 5931021000@141

Zylinder
050-3 135373-3@141 68.71 81.76

Gehäusedeckel
052 318443-5@141 4.26 5.07

Gehäusedeckel
052-1 318443-5@141 4.26 5.07

Kleppendeksel Ms335.4U A
053 140419-2@141 9.52 11.33

Kleppendeksel Ms335.4U A
053-1 140419-2@141 9.52 11.33

Carterdekselpakking
054 162274-2@141 1.72 2.05

Carterdekselpakking
054-1 162274-2@141 1.72 2.05

Kleppendekselpakking
055 162307-3@141 2.80 3.33

Kleppendekselpakking
055-1 162307-3@141 2.80 3.33

Toevoerklep
056 346083-9@141 1.43 1.70

Toevoerklep
056-1 346083-9@141 1.43 1.70

Halteplatte
057 318440-1@141 1.72 2.05

Halteplatte
057-1 318440-1@141 1.72 2.05

Schroef M4X10 P
058 0119049960@141 0.83 0.99

Keine Informationen verfügbar, nicht bestellbar
058-1 266810-7@141

Keine Informationen verfügbar, nicht bestellbar
059 0043605160@141

Keine Informationen verfügbar, nicht bestellbar
059-1 266494-1@141

Schroef M5x18mm
060 266812-3@141 0.83 0.99

Schroef M5x18mm
060-2 266812-3@141 0.83 0.99

Met.schroef Ck Inb M5x33mm
061 266573-5@141 0.83 0.99

Met.schroef Ck Inb M5x33mm
061-2 266573-5@141 0.83 0.99

Schroef 5X14 P
062 0043605140@141 0.83 0.99

Waaierhuis Ms335.4U A
063 318614-4@141 11.56 13.76

Waaierhuis Ms335.4U A
063-1 318614-4@141 11.56 13.76

Met.Schroef Ph2 M5X16Mm Ck A
064 922223-9@141 0.83 0.99

Keine Informationen verfügbar, nicht bestellbar
064-1 266813-1@141

Karterdeksel Ms335.4U A
065 318612-8@141 5.88 7.00

Carterpakking
066 162308-1@141 2.44 2.90

Carterpakking
066-1 162308-1@141 2.44 2.90

Olieleiding
067 5926500200@141 5.46 6.50

Keine Informationen verfügbar, nicht bestellbar
067-1 424202-8@141

Gewicht tbv olieslang
068 5926500300@141 1.72 2.05

Keine Informationen verfügbar, nicht bestellbar
068-1 325666-8@141

Keine Informationen verfügbar, nicht bestellbar
069 5926500600@141

Oliepeilstok
069-1 450565-6@141 1.72 2.05

O-Ring Tbv Oliepeilstok A
070 424100-6@141 0.83 0.99

O-Ring Tbv Oliepeilstok A
070-1 424100-6@141 0.83 0.99

Schroef Bhx2500
071 0043605180@141 0.83 0.99

Bougie Cmr6a
072 965603030@141 12.55 14.93

Keine Informationen verfügbar, nicht bestellbar
072-1 168401-9@141

Controle klep
073 424201-0@141 1.72 2.05

Controle klep
073-2 424201-0@141 1.72 2.05

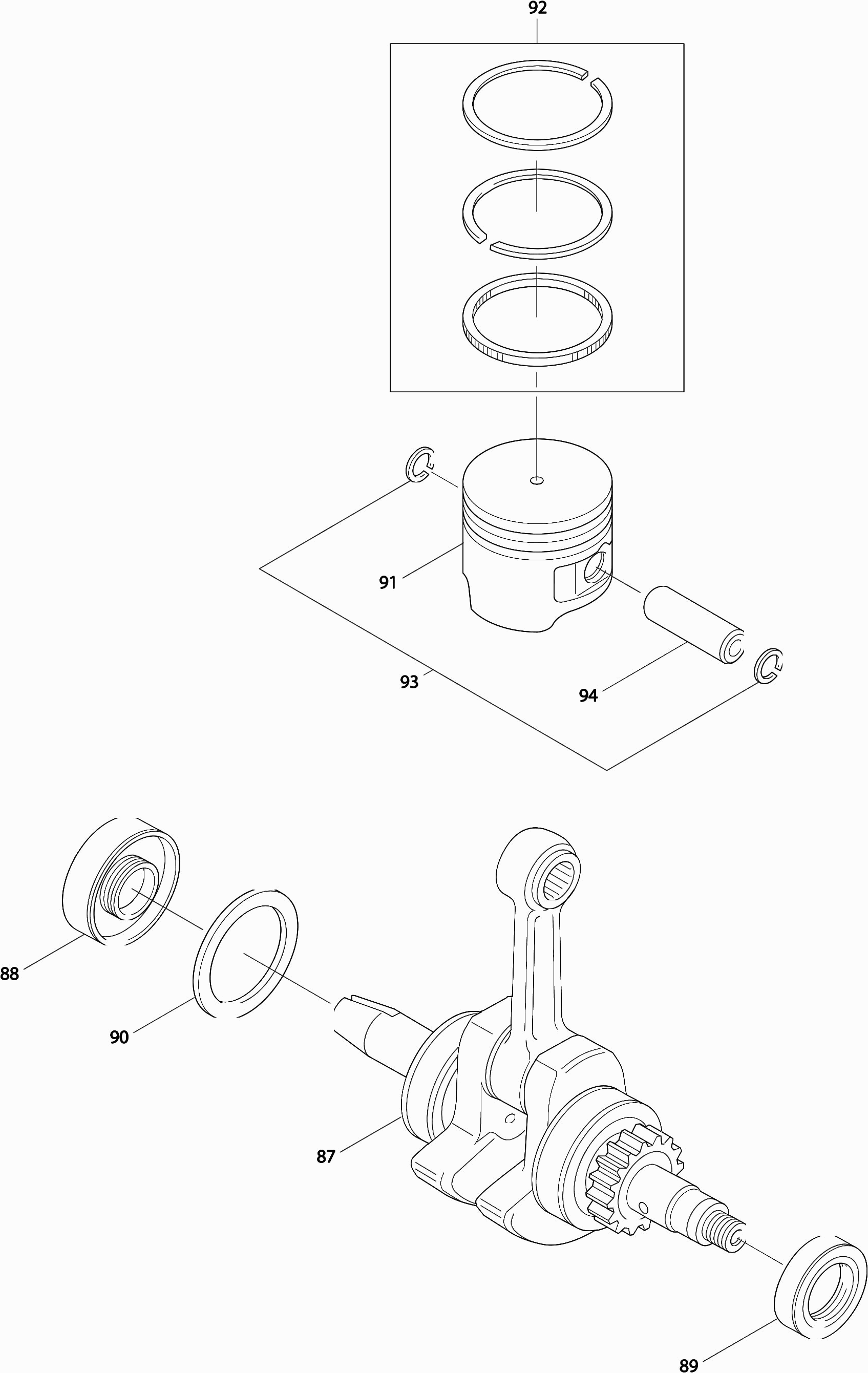

Kurbelwelle
087 125756-5@141 59.77 71.13

Kurbelwelle
087-2 125756-5@141 59.77 71.13

Keerring 12mm
088 213537-0@141 2.80 3.33

Keerring 12mm
088-1 213537-0@141 2.80 3.33

Keine Informationen verfügbar, nicht bestellbar
089 213769-9@141

Keine Informationen verfügbar, nicht bestellbar
089-2 213769-9@141

Keine Informationen verfügbar, nicht bestellbar
090 5932501000@141

Sluitring 26 Ms335.4U A
090-1 267425-3@141 0.83 0.99

Zuiger Ms335.4U A
091 318613-6@141 11.16 13.28

Zuiger Ms335.4U A
091-1 318613-6@141 11.16 13.28

Zuigerveerset
092 195141-6@141 13.19 15.70

Zuigerveerset
092-1 195141-6@141 13.19 15.70

Keine Informationen verfügbar, nicht bestellbar
093 0565099990@141

Sicherungsring
093-1 233983-1@141 0.83 0.99

Zuigerpen Ms335.4U A
094 257796-6@141 2.44 2.90

Zuigerpen Ms335.4U A
094-1 257796-6@141 2.44 2.90

Afstandhouder Ebh253U A
095 424200-2@141 0.83 0.99

Afstandhouder Ebh253U A
095-2 424200-2@141 0.83 0.99

Nokken tiller
096 313169-4@141 2.80 3.33

Nokken tiller
096-1 313169-4@141 2.80 3.33

Tuimelaartandwiel
097 125552-1@141 23.75 28.26

Tuimelaartandwiel
097-1 125552-1@141 23.75 28.26

Pen 5Mm Ebh253U A
098 268238-5@141 0.83 0.99

Pen 5Mm Ebh253U A
098-1 268238-5@141 0.83 0.99

Pen 4Mm Ebh253U A
099 268239-3@141 0.83 0.99

Pen 4Mm Ebh253U A
099-1 268239-3@141 0.83 0.99

Keine Informationen verfügbar, nicht bestellbar
100 5933500000@141

Kleppenpen
100-1 256866-8@141 0.83 0.99

Kleppen arm
101 125554-7@141 4.58 5.45

Kleppen arm
101-1 125554-7@141 4.58 5.45

Pen 5mm
102 256200-2@141 0.83 0.99

Pen 5mm
102-1 256200-2@141 0.83 0.99

Klepveer
103 5933500200@141 1.24 1.48

Keine Informationen verfügbar, nicht bestellbar
103-2 234181-0@141

Klepborgring Ms335.4U A
104 325912-9@141 1.43 1.70

Klepborgring Ms335.4U A
104-1 325912-9@141 1.43 1.70

Uitlaatklep Ms335.4U A
105 325913-7@141 3.65 4.34

Uitlaatklep Ms335.4U A
105-1 325913-7@141 3.65 4.34

Inlaatklep Ms335.4U A
106 325914-5@141 3.83 4.56

Inlaatklep Ms335.4U A
106-1 325914-5@141 3.83 4.56

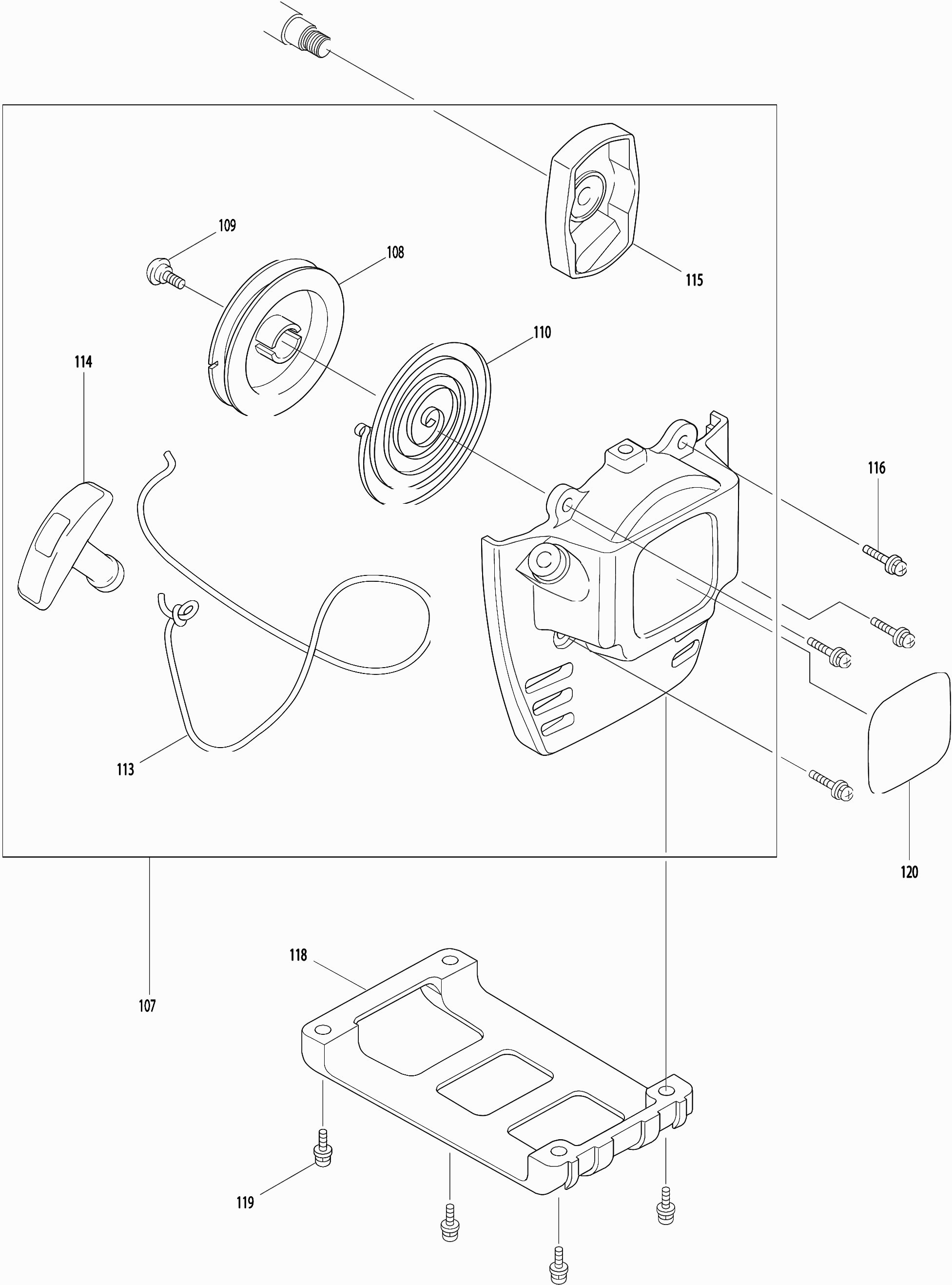

Startinrichting Assy Ms335 A
107 126475-6@141 19.80 23.56

Startinrichting Assy Ms335 A
107-1 126475-6@141 19.80 23.56

Koordhaspel
108 451923-9@141 4.08 4.86

Koordhaspel
108-1 451923-9@141 4.08 4.86

Vastzetschroef
109 5425003010@141 1.80 2.14

Keine Informationen verfügbar, nicht bestellbar
109-1 266580-8@141

Spriaalveer
110 232257-7@141 9.96 11.85

Spriaalveer
110-1 232257-7@141 9.96 11.85

Startkoord
113 444018-5@141 2.80 3.33

Startkoord
113-1 444018-5@141 2.80 3.33

Startergreep Ms335.4U A
114 424317-1@141 2.80 3.33

Startergreep Ms335.4U A
114-1 424317-1@141 2.80 3.33

Antriebsrad
115 165606-2@141 4.81 5.72

Keine Informationen verfügbar, nicht bestellbar
115-2 168827-5@141

Met.schroef Ph M5x14mm Ck
116 266809-2@141 0.83 0.99

Tanksteun Ms335.4U A
118 162310-4@141 3.65 4.34

Tanksteun Ms335.4U A
118-1 162310-4@141 3.65 4.34

Met.schroef Ph M5x14mm Ck
119 266809-2@141 0.83 0.99

Modellabel
120 6349505200@141 8.46 10.07

Keine Informationen verfügbar, nicht bestellbar
121 5936004000@141

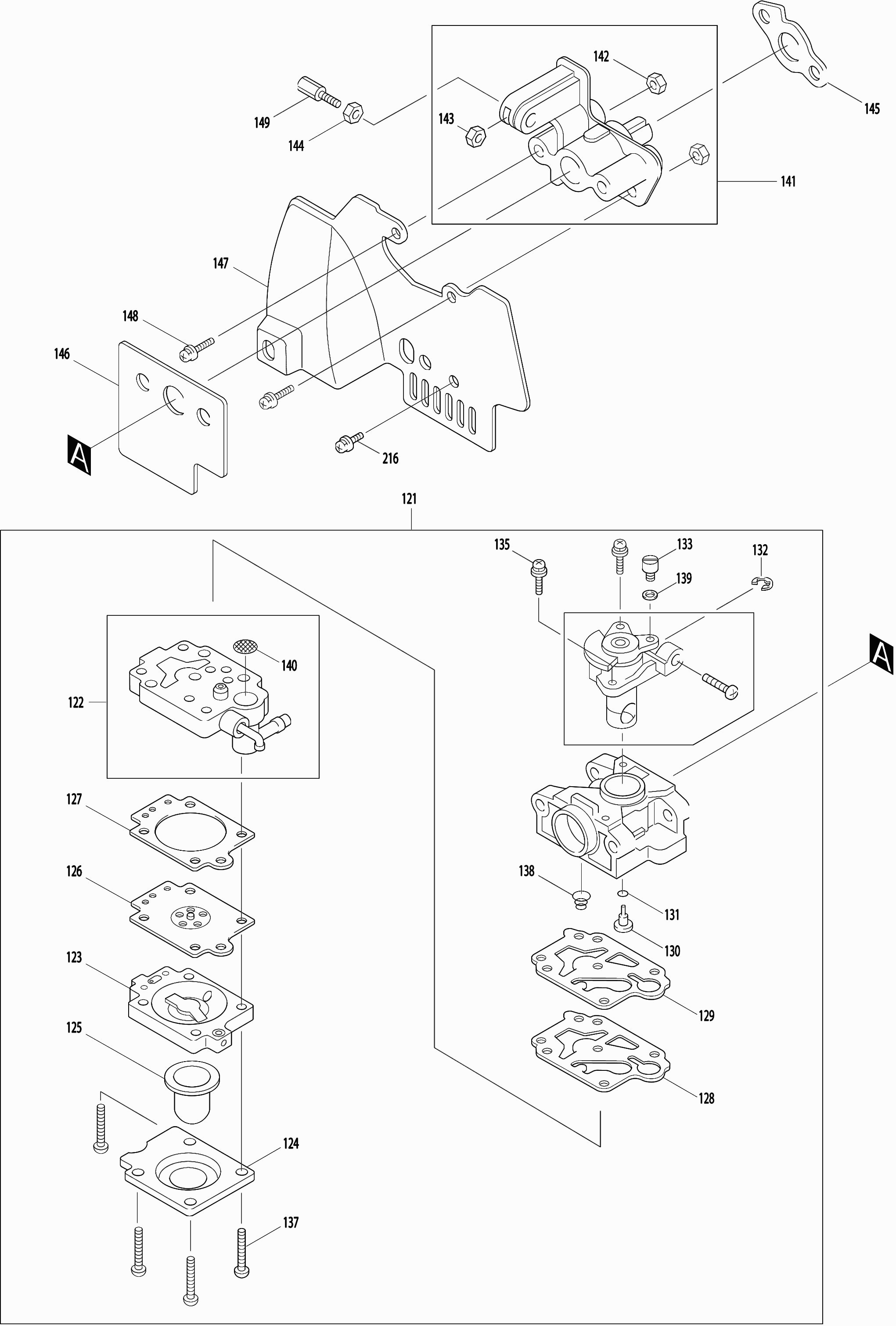

Carburateur
121-1 168561-7@141 46.31 55.11

Membraam
122 5926002140@141 23.74 28.25

Keine Informationen verfügbar, nicht bestellbar
122-2 140437-0@141

Luchtzuiverhuis Ebh253U A
123 140438-8@141 10.81 12.86

Luchtzuiverhuis Ebh253U A
123-1 140438-8@141 10.81 12.86

Pompdeksel Ebh253U A
124 346270-0@141 3.65 4.34

Pompdeksel Ebh253U A
124-1 346270-0@141 3.65 4.34

Opvoerpomp
125 424314-7@141 3.65 4.34

Opvoerpomp
125-1 424314-7@141 3.65 4.34

Membraam
126 168620-7@141 14.23 16.93

Keine Informationen verfügbar, nicht bestellbar
126-1 168574-8@141

Membraampakking
127 442154-1@141 2.44 2.90

Membraampakking
127-1 442154-1@141 2.44 2.90

Pomp diafragma
128 WJ00009599@141 4.08 4.86

Pomp diafragma
128-2 WJ00009599@141 4.08 4.86

Membraampakking
129 442155-9@141 2.44 2.90

Membraampakking
129-1 442155-9@141 2.44 2.90

Naald Ms335.4U A
130 325921-8@141 7.80 9.28

Naald Ms335.4U A
130-1 325921-8@141 7.80 9.28

O-ring 2
131 213538-8@141 2.08 2.48

O-ring 2
131-1 213538-8@141 2.08 2.48

Seegering E-3 A
132 257964-1@141 2.08 2.48

Seegering E-3 A
132-1 257964-1@141 2.08 2.48

Keine Informationen verfügbar, nicht bestellbar
133 5236018040@141

Zwenkelement
133-1 325922-6@141 4.26 5.07

Keine Informationen verfügbar, nicht bestellbar
135 5206008030@141

Keine Informationen verfügbar, nicht bestellbar
135-2 WJ00096364@141

Schraube
137 5236046010@141 2.08 2.48

Keine Informationen verfügbar, nicht bestellbar
137-1 266582-4@141

Keine Informationen verfügbar, nicht bestellbar
138 5926002020@141

Drukveer 5-9mm
138-1 234183-6@141 2.93 3.49

Revet tbv. afstelnaald
139 5426005030@141 2.44 2.90

Keine Informationen verfügbar, nicht bestellbar
139-1 413140-9@141

Keine Informationen verfügbar, nicht bestellbar
140 352010-6@141

Inlaatzeef
140-2 WJ00014070@141 1.72 2.05

Keine Informationen verfügbar, nicht bestellbar
141 5933018000@141

Spruitstuk
141-4 451874-6@141 4.08 4.86

Zeskant moer M5
142 931202-6@141 0.83 0.99

Moer M6 Htr5600 A
143 0022706000@141 0.83 0.99

Moer M6 Htr5600 A
144 0022706000@141 0.83 0.99

Keine Informationen verfügbar, nicht bestellbar
145 5923504700@141

Isolatorpakking
145-2 413120-5@141 1.21 1.44

Pakking "carburateur"
146 413138-6@141 1.21 1.44

Pakking "carburateur"
146-1 413138-6@141 1.21 1.44

Keine Informationen verfügbar, nicht bestellbar
147 5933500600@141

Spruitstuk carburateur
147-1 346261-1@141 3.22 3.83

Keine Informationen verfügbar, nicht bestellbar
148 0119059870@141

Inbusbout M5x18mm
148-2 266787-6@141 0.83 0.99

Stelschroef P
149 0149069961@141 3.20 3.81

Keine Informationen verfügbar, nicht bestellbar
149-2 325663-4@141

Ontluchtingspijp Ms335.4U A
152 422055-9@141 2.08 2.48

Ontluchtingspijp Ms335.4U A
152-1 422055-9@141 2.08 2.48

Keine Informationen verfügbar, nicht bestellbar
153 5933001000@141

Keine Informationen verfügbar, nicht bestellbar
153-1 125468-0@141

Keine Informationen verfügbar, nicht bestellbar
154 5933005000@141

Keine Informationen verfügbar, nicht bestellbar
154-1 140814-6@141

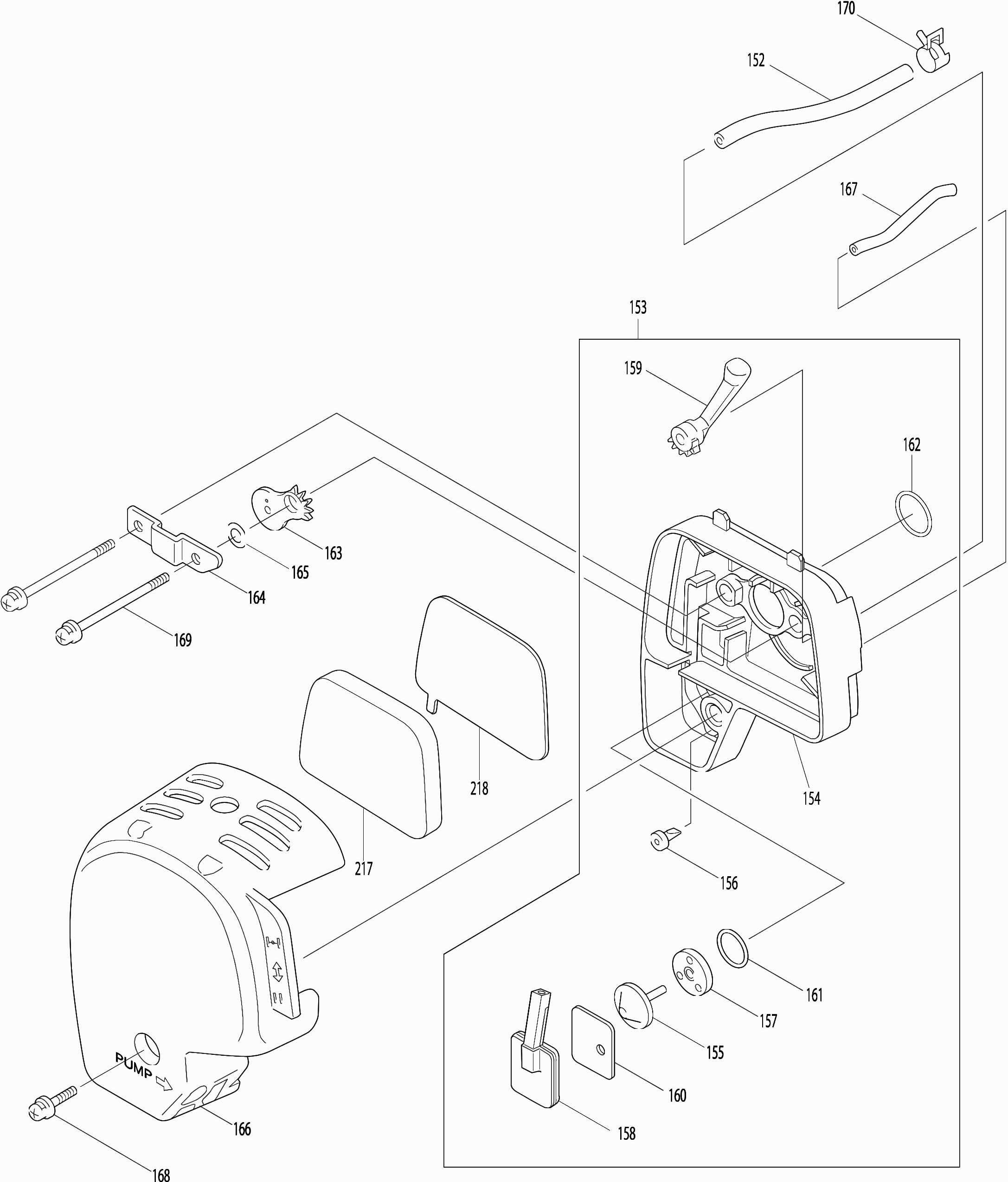

Overdrukklep
155 424315-5@141 0.83 0.99

Overdrukklep
155-1 424315-5@141 0.83 0.99

Overdrukventiel
156 424316-3@141 2.80 3.33

Overdrukventiel
156-1 424316-3@141 2.80 3.33

Overdrukklepplaat
157 451924-7@141 0.83 0.99

Overdrukklepplaat
157-1 451924-7@141 0.83 0.99

Nicht mehr lieferbar, kein Ersatz
158 168576-4@141

Nicht mehr lieferbar, kein Ersatz
158-1 168576-4@141

Nicht mehr lieferbar, kein Ersatz
159 451925-5@141

Nicht mehr lieferbar, kein Ersatz
159-1 451925-5@141

Keine Informationen verfügbar, nicht bestellbar
160 5923503500@141

Scheidingspakking
160-1 168577-2@141 1.24 1.48

O-ring 14
161 213539-6@141 0.83 0.99

O-ring 14
161-1 213539-6@141 0.83 0.99

O-ring 15
162 213540-1@141 0.83 0.99

O-ring 15
162-1 213540-1@141 0.83 0.99

Chokeplaat
163 450560-6@141 0.83 0.99

Chokeplaat
163-1 450560-6@141 0.83 0.99

Montageplaat Ebh253U A
164 346647-9@141 1.72 2.05

Keine Informationen verfügbar, nicht bestellbar
164-1 345919-9@141

Pakkingring
165 423376-2@141 0.83 0.99

Pakkingring
165-1 423376-2@141 0.83 0.99

Filterabdeckung
166 450561-4@141 5.88 7.00

Filterabdeckung
166-1 450561-4@141 5.88 7.00

Ontluchtingspijp Ebh253U A
167 422042-8@141 1.72 2.05

Ontluchtingspijp Ebh253U A
167-1 422042-8@141 1.72 2.05

Met.schroef Ph M5x14mm Ck
168 266809-2@141 0.83 0.99

Met.schroef Ph2 M5x68mm Ck
169 265188-5@141 0.83 0.99

Met.schroef Ph2 M5x68mm Ck
169-1 265188-5@141 0.83 0.99

Slangklem
170 345918-1@141 0.83 0.99

Slangklem
170-1 345918-1@141 0.83 0.99

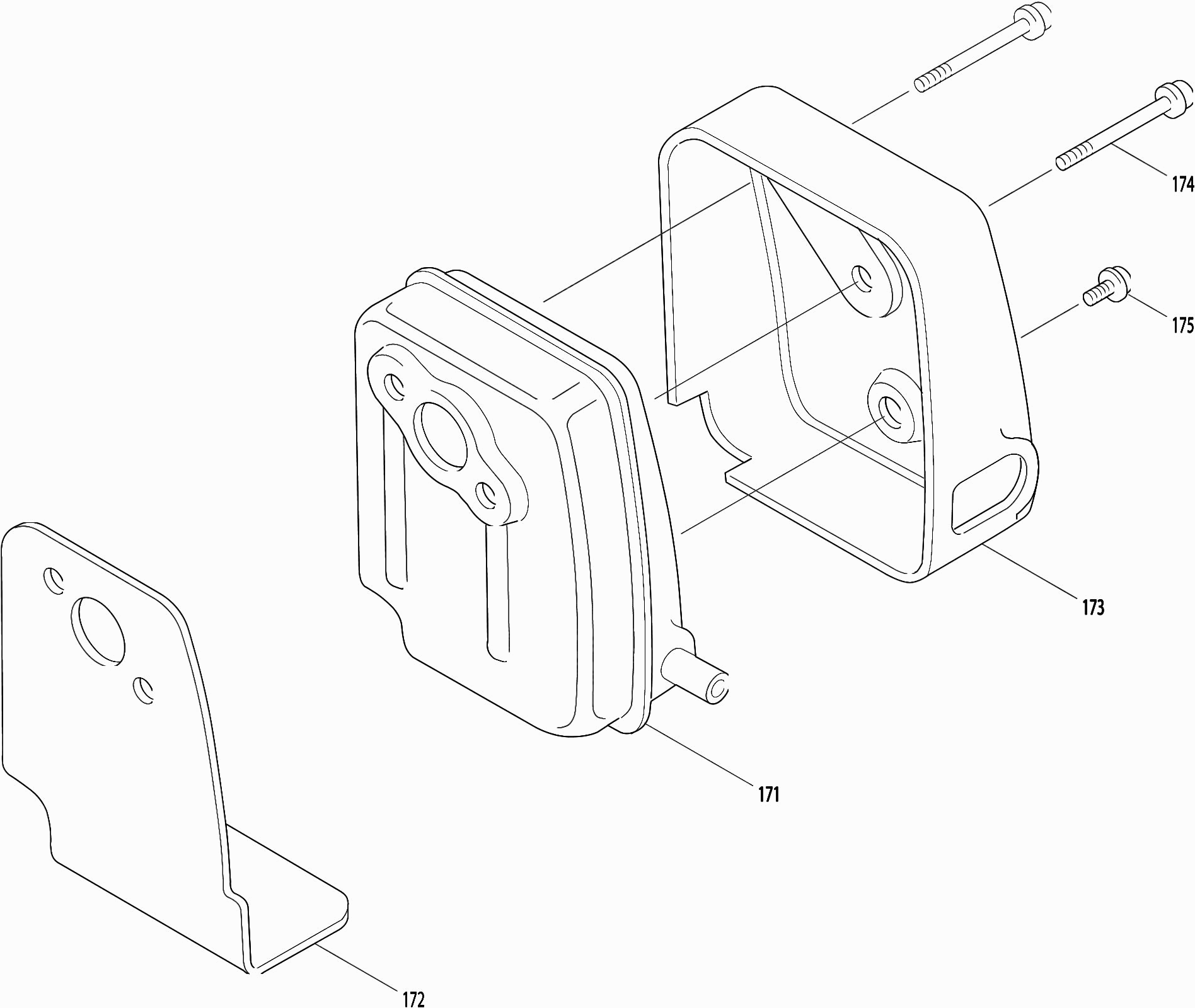

Uitlaat
171 168469-5@141 12.58 14.97

Uitlaat
171-1 168469-5@141 12.58 14.97

Uitlaatpakking
172 345916-5@141 1.51 1.80

Uitlaatpakking
172-1 345916-5@141 1.51 1.80

Uitlaatkap
173 5923503400@141 3.65 4.34

Keine Informationen verfügbar, nicht bestellbar
173-1 345915-7@141

Inbusbout M5x40mm Ck
174 266440-4@141 1.06 1.26

Inbusbout M5x40mm Ck
174-1 266440-4@141 1.06 1.26

Schroef 5x8
175 911601-8@141 0.83 0.99

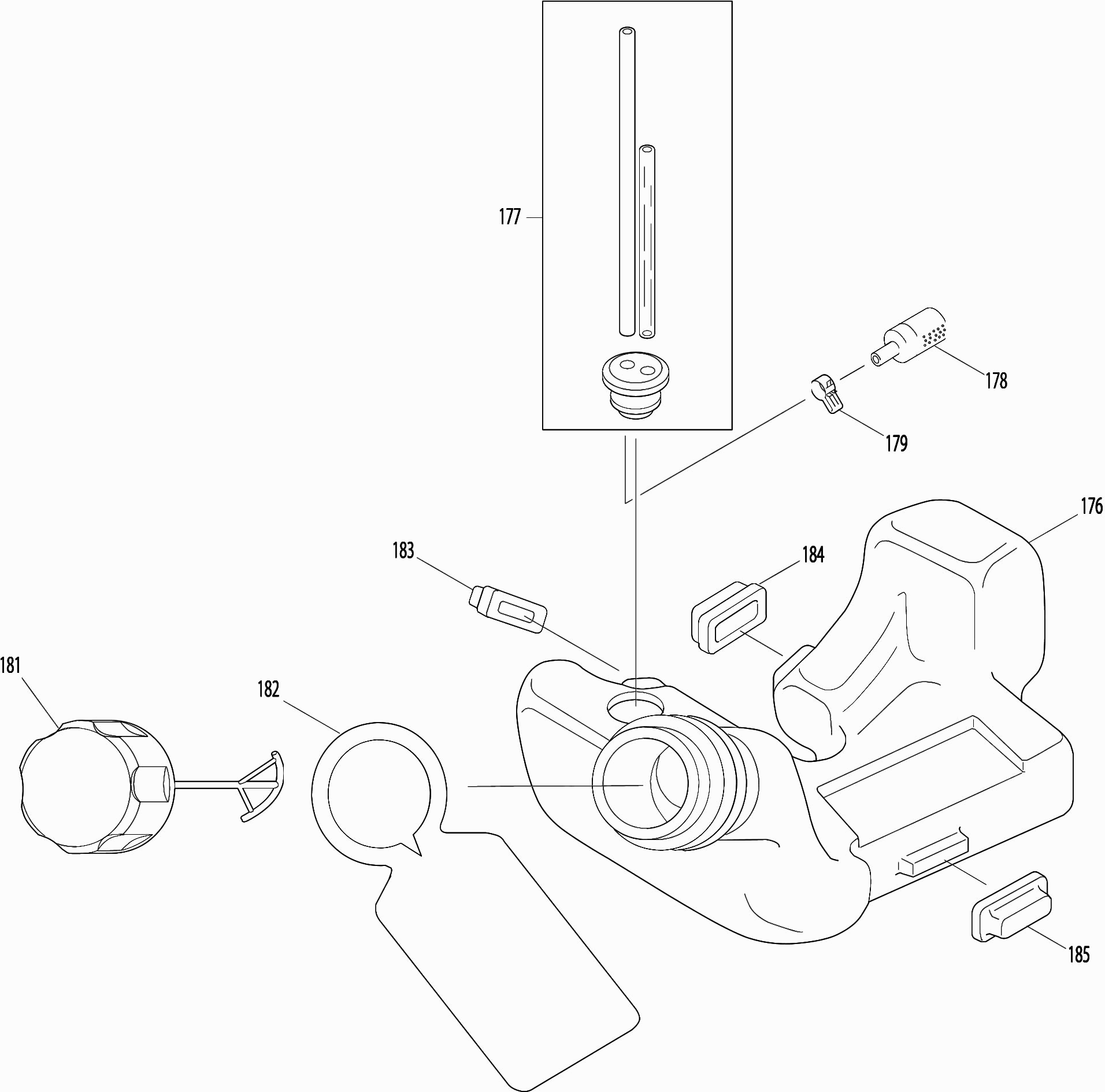

Brandstoftank
176 451877-0@141 11.16 13.28

Brandstoftank
176-1 451877-0@141 11.16 13.28

Keine Informationen verfügbar, nicht bestellbar
177 5936003000@141

Benzineslang
177-1 162309-9@141 4.08 4.86

Brandstoffilter
178 163447-0@141 3.20 3.81

Brandstoffilter
178-2 163447-0@141 3.20 3.81

Slangklem
179 345920-4@141 0.83 0.99

Slangklem
179-1 345920-4@141 0.83 0.99

Tankdop
181 5926013000@141 6.90 8.21

Waarschuwingslabel "fuel"
182 810455-9@141 2.93 3.49

Demper Ebh253U A
183 424102-2@141 0.83 0.99

Demper Ebh253U A
183-1 424102-2@141 0.83 0.99

Demper Ebh253U A
184 424103-0@141 0.83 0.99

Demper Ebh253U A
184-1 424103-0@141 0.83 0.99

Damper
185 424104-8@141 1.72 2.05

Damper
185-2 424104-8@141 1.72 2.05

Keine Informationen verfügbar, nicht bestellbar

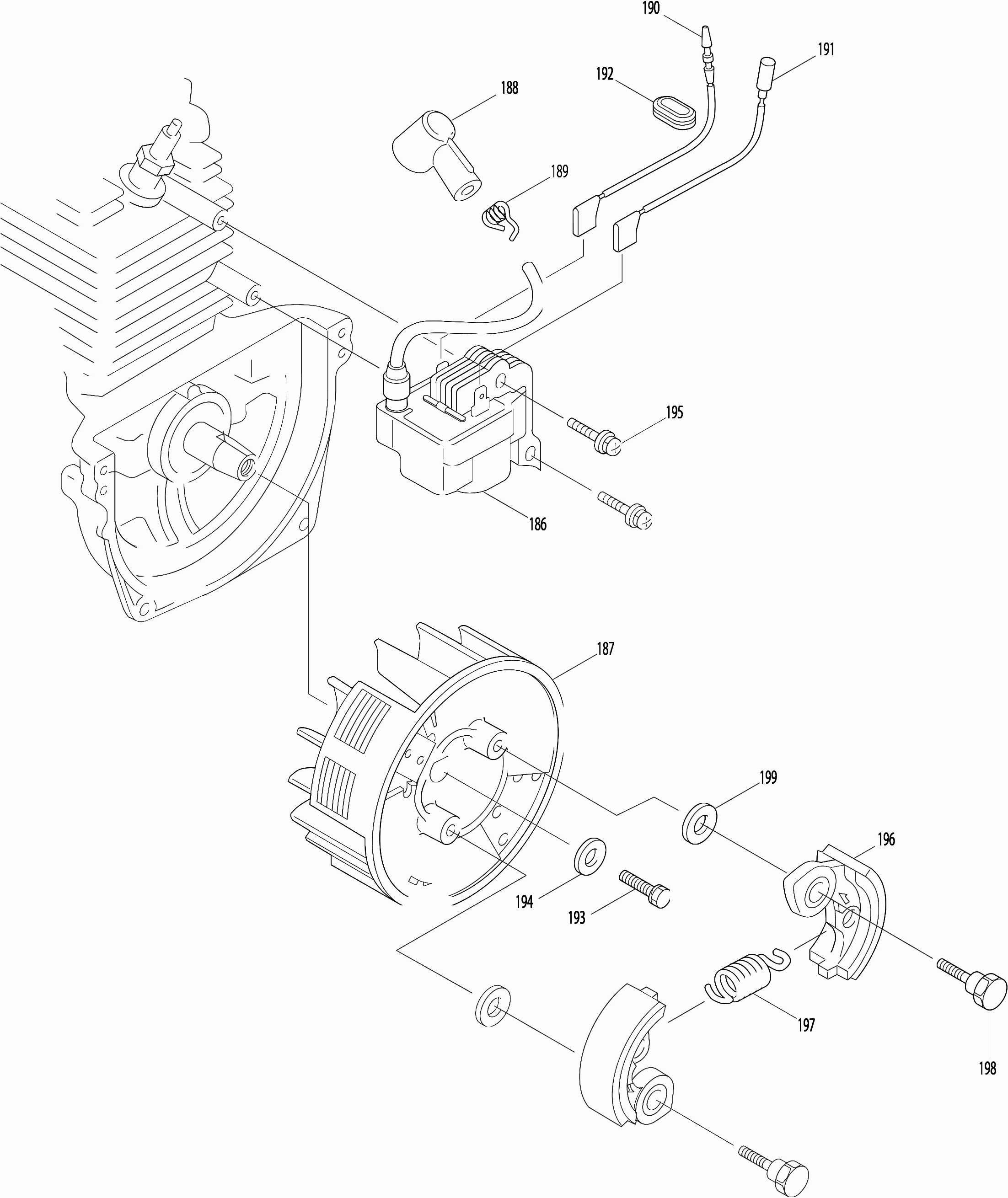

186 168501-5@141

Keine Informationen verfügbar, nicht bestellbar
186-3 168501-5@141

Vliegwiel Ms335.4U A
187 319035-3@141 12.58 14.97

Keine Informationen verfügbar, nicht bestellbar
187-2 318611-0@141

Bougiedop Ebh253U A
188 424105-6@141 2.80 3.33

Bougiedop Ebh253U A
188-1 424105-6@141 2.80 3.33

Keine Informationen verfügbar, nicht bestellbar
189 0654009931@141

Bougieveer Ebh253U A
189-1 324891-8@141 1.21 1.44

Anschlussleitung
190 638664-6@141 1.43 1.70

Anschlussleitung
190-1 638664-6@141 1.43 1.70

Aansluitkabel Ebh253U P
191 638665-4@141 1.43 1.70

Aansluitkabel Ebh253U P
191-1 638665-4@141 1.43 1.70

Doorvoer Eh561 15X7X2Mm *
192 5257500300@141 1.51 1.80

Keine Informationen verfügbar, nicht bestellbar
192-1 424313-9@141

Nicht mehr lieferbar, kein Ersatz
193 0011306160@141

Revet RBC230-G24-350 P
194 0031206000@141 0.83 0.99

Schroef 4x20
195 911138-5@141 0.83 0.99

Keine Informationen verfügbar, nicht bestellbar
196 168563-3@141

Koppeling Cmpl Ms335.4U A
196-2 125757-3@141 11.32 13.47

Koppeling Cmpl Ms335.4U A
197 125757-3@141 11.32 13.47

Keine Informationen verfügbar, nicht bestellbar
197-3 AN02010C00@141

Met.Schroef M8X23Mm Ms335.4U *
198 266571-9@141 1.80 2.14

Met.Schroef M8X23Mm Ms335.4U *
198-2 266571-9@141 1.80 2.14

Ring 8
199 253762-1@141 1.01 1.20

Keine Informationen verfügbar, nicht bestellbar
199-1 267424-5@141

Keine Informationen verfügbar, nicht bestellbar

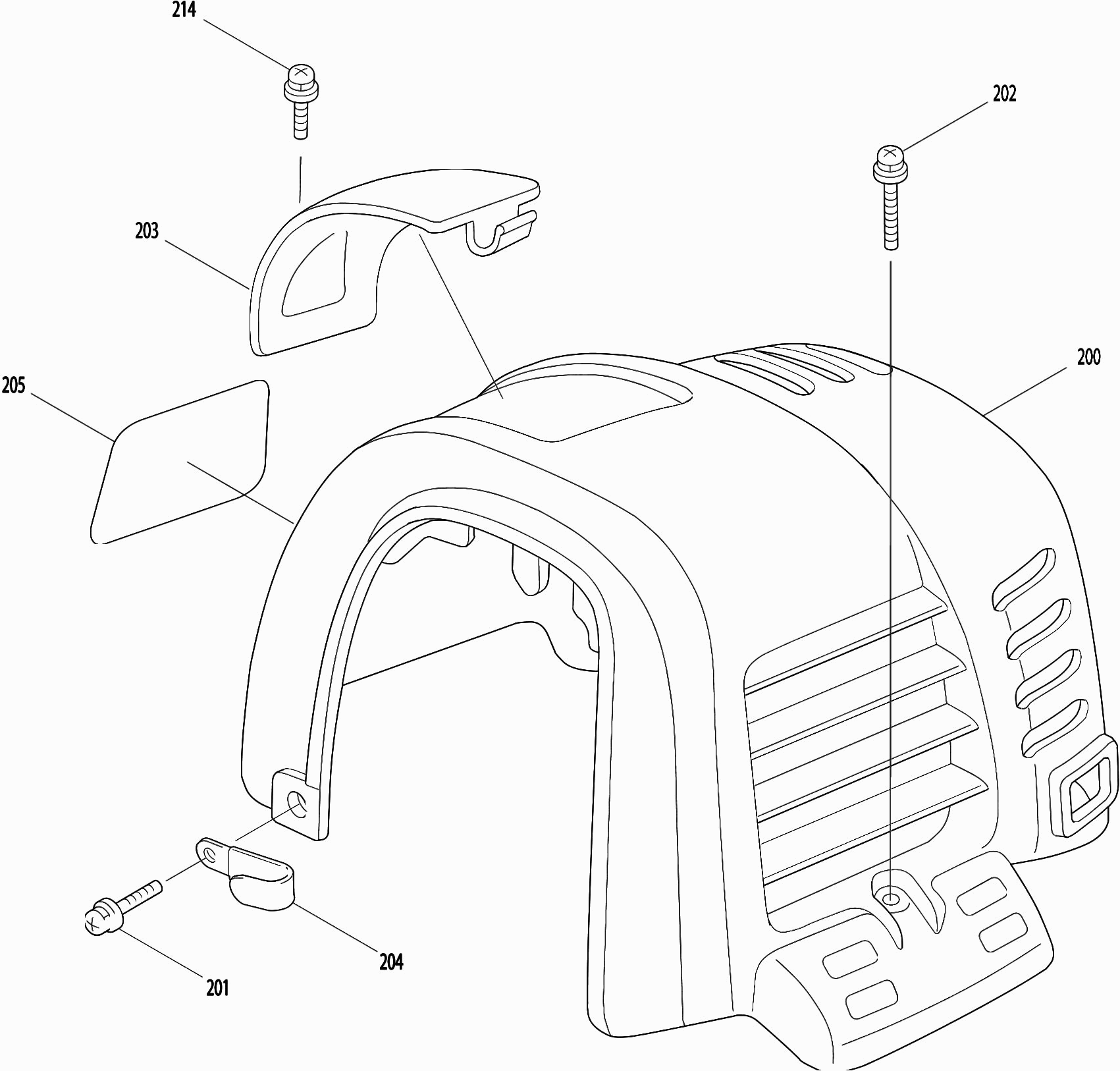

200 5935500802@141

Keine Informationen verfügbar, nicht bestellbar
200-3 451875-4@141

Keine Informationen verfügbar, nicht bestellbar
201 0140059370@141

Schroef m5x12
201-2 266808-4@141 0.83 0.99

Keine Informationen verfügbar, nicht bestellbar
202 0140059370@141

Schroef m5x12
202-2 266808-4@141 0.83 0.99

Keine Informationen verfügbar, nicht bestellbar
203 5935500500@141

Bougiekap
203-1 451876-2@141 2.93 3.49

Klammer
204 345963-6@141 0.83 0.99

Klammer
204-1 345963-6@141 0.83 0.99

Label Makita Em4250 *
205 5929501001@141 3.22 3.83

Schroef 5x8
214 911601-8@141 0.83 0.99

Met.schroef Ck
214-2 266572-7@141 0.83 0.99

Inbusbout M5x12mm Ck
216 922213-2@141 0.83 0.99

Inbusbout M5x12mm Ck
216-3 922213-2@141 0.83 0.99

Filter Element
217 443141-3@141 2.80 3.33

Filter Element
217-1 443141-3@141 2.80 3.33

Filter Element
218 443140-5@141 2.80 3.33

Filter Element
218-1 443140-5@141 2.80 3.33

Vilten ring 8mm
233 443146-3@141 0.83 0.99

Keine Informationen verfügbar, nicht bestellbar
236 0323039990@141

Veerring 10
237 253385-5@141 2.44 2.90

Keine Informationen verfügbar, nicht bestellbar
238 5933504000@141

O-Ring 10 Ebh253U A
239 213078-6@141 0.83 0.99

Es befinden sich 0 Artikel in Ihrem Einkaufswagen.
