Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Makita BFH090F'. Von hier aus können Sie alle gewünschten Teile direkt bestellen. Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert ein bis vier Wochen. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

Zeichnungen der Makita BFH090F

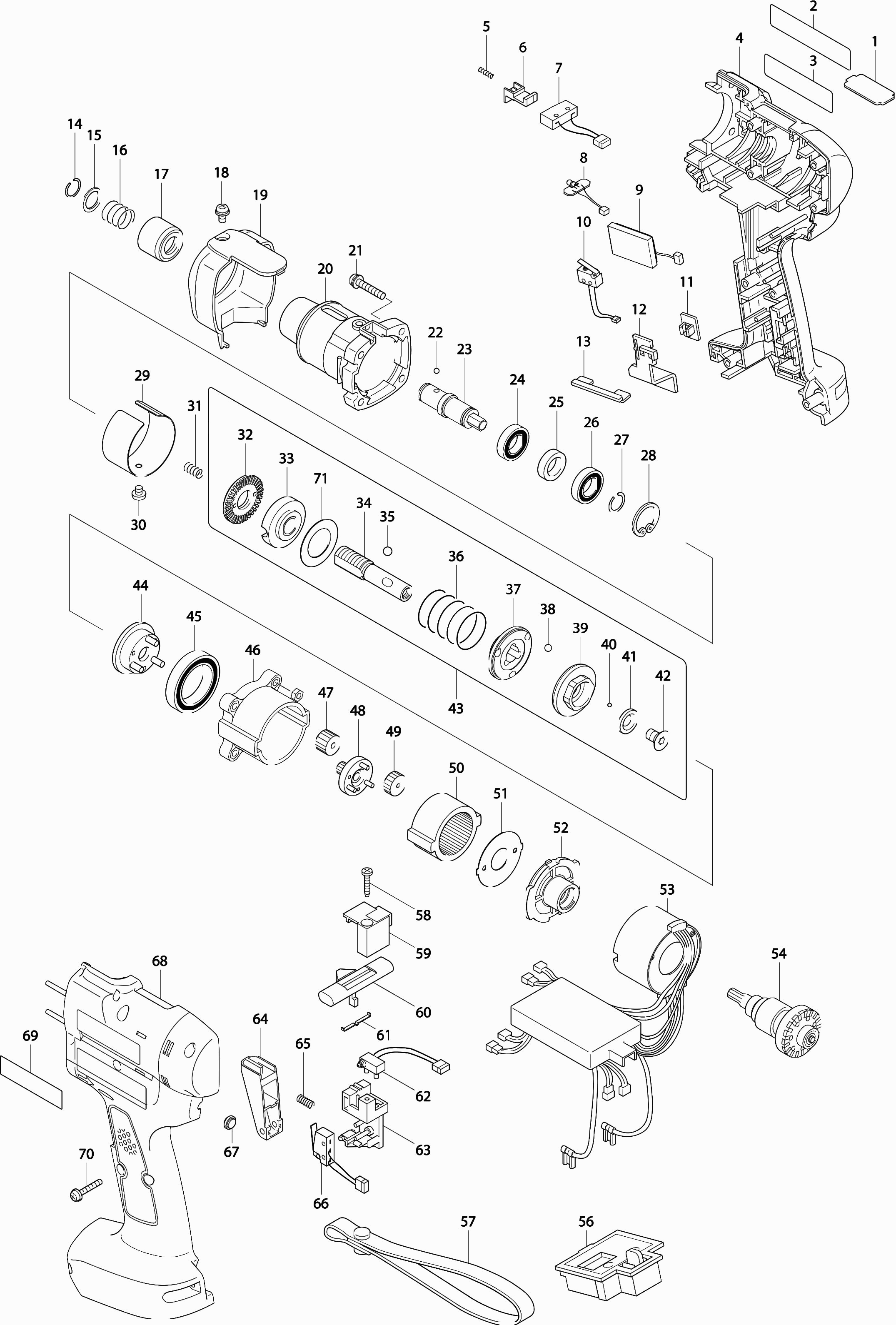

Teilezeichnung 1
Zum Vergrößern anklicken

Teileliste der Makita BFH090F

Pos. Beschreibung Preis ohne MwSt Preis inkl. MwSt
Die angegebenen Preise enthalten die Mehrwertsteuer

Platte E
001 345331-3@141 4.57 5.44

Keine Informationen verfügbar, nicht bestellbar
002 850563-4@141

Motorgehäuse
004 183622-2@141 61.09 72.70

Warnschild
004A 810033-5@141 2.80 3.33

Druckfeder 2
005 233025-1@141 0.83 0.99

Schalterknopf
006 418002-6@141 1.43 1.70

Schalteinheit
007 638274-9@141 9.52 11.33

LED-Schaltung
008 631513-6@141 13.19 15.70

Summerkreislauf
009 631514-4@141 11.16 13.28

Keine Informationen verfügbar, nicht bestellbar
010 638273-1@141

Schaltergriff
011 418210-9@141 5.22 6.21

Schalterführung
012 418208-6@141 6.58 7.83

Distanzscheibe
013 418209-4@141 5.22 6.21

Federring 10
014 231965-7@141 0.83 0.99

Flache Unterlegscheibe
015 267143-3@141 0.83 0.99

Druckfeder 13
016 233005-7@141 0.83 0.99

Hülse
017 162218-2@141 6.90 8.21

Schraube 4x8
018 911109-2@141 0.83 0.99

Kupplung
019 418289-0@141 7.44 8.85

Kupplung
020 317694-7@141 28.73 34.19

Schraube 4x22
021 265145-3@141 0.83 0.99

Stahlkugel 3
022 216019-1@141 0.83 0.99

Gelenkwelle (a)
023 324377-2@141 41.78 49.72

Kugellager 6801llb
024 210112-3@141 5.22 6.21

Unterlegscheibe 12
025 257011-8@141 1.21 1.44

Kugellager 6801llb
026 210112-3@141 5.22 6.21

Sicherungsring 11
027 231951-8@141 0.83 0.99

Sprengring R-21
028 962111-8@141 0.83 0.99

Unterlegscheibe 38e
029 345347-8@141 6.60 7.85

Schraube Ph M4X4 Bfh/Bht-Serie
030 265127-5@141 0.83 0.99

Druckfeder 5
031 233019-6@141 0.83 0.99

Keine Informationen verfügbar, nicht bestellbar
043 125216-7@141

Motorsteuereinheit
053 631544-5@141 537.13 639.18

Anker
054 619123-9@141 151.14 179.86

Anschlusseinheit
056 643983-7@141 4.08 4.86

Tragseil
057 163400-6@141 1.24 1.48

Gewindeschneidschraube 3x16
058 266130-9@141 0.83 0.99

Abdeckhaube
059 418204-4@141 6.90 8.21

L/r verstellhebel
060 418201-0@141 4.08 4.86

Blattfeder
061 232201-4@141 2.16 2.57

Schalter
062 638276-5@141 7.80 9.28

Schalter Montageplatte kompl.
063 418202-8@141 8.84 10.52

Schaltergriff
064 418203-6@141 8.84 10.52

Druckfeder 4
065 231397-8@141 0.83 0.99

Schalter
066 638275-7@141 11.32 13.47

SCHAUGLAS
067 416764-0@141 4.58 5.45

Motorgehäuse
068 183622-2@141 61.09 72.70

Warnschild
068A 810033-5@141 2.80 3.33

Etikett Makita
069 819063-3@141 2.80 3.33

Kreuzschlitzschraube 3x20
070 265095-2@141 0.83 0.99

Flache Unterlegscheibe 18
071 267276-4@141 0.83 0.99

Getriebesatz 'd'
072 125192-5@141 49.85 59.32

Schalter vollst.
073 125220-6@141 39.92 47.50
