Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Makita BFH120F'. Von hier aus können Sie alle gewünschten Teile direkt bestellen.Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert 5 bis 10 Arbeitstage. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

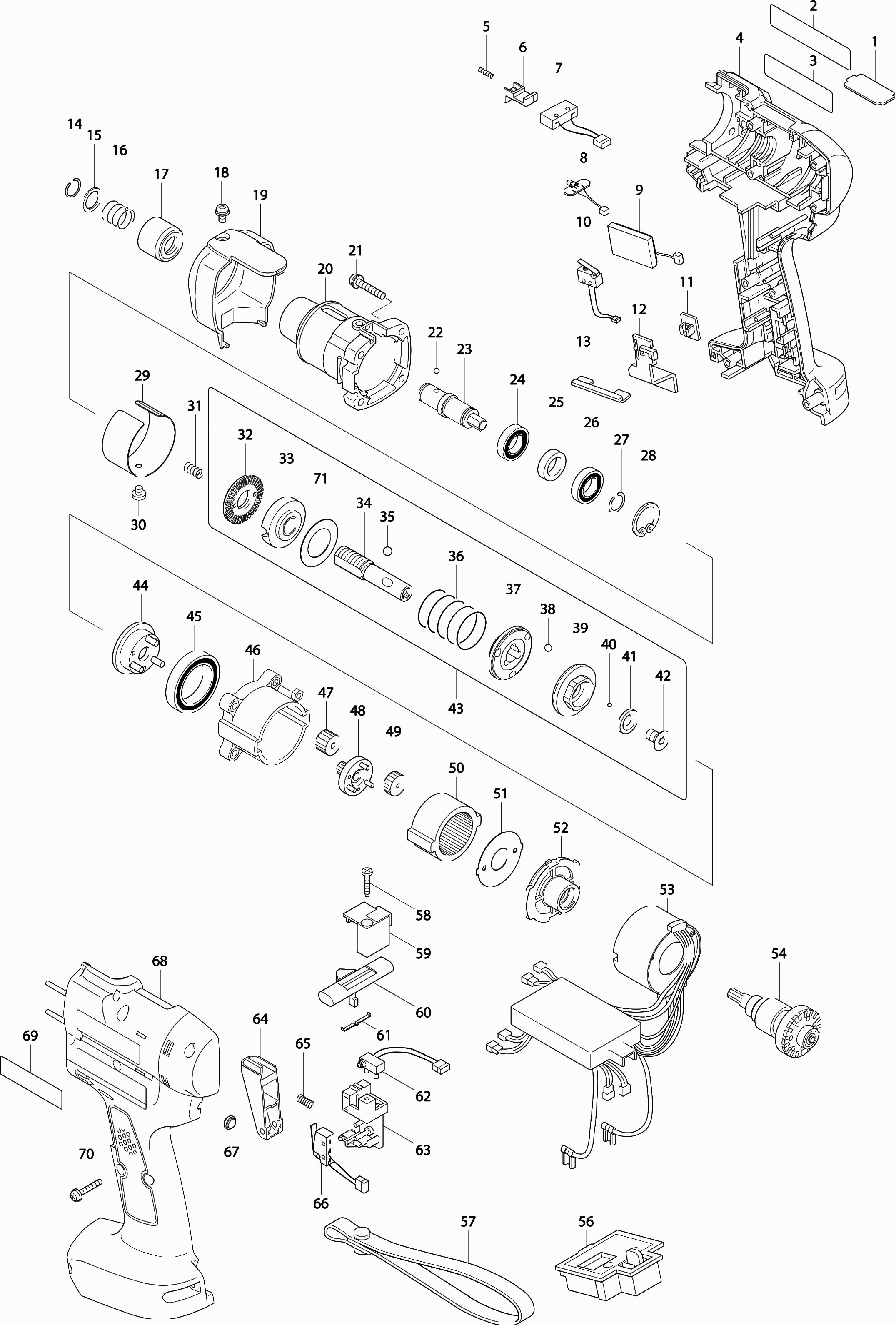

Zeichnungen der Makita BFH120F
Teileliste der Makita BFH120F
| Pos. | Beschreibung | Preis ohne MwSt | Preis inkl. MwSt | |
| Die angegebenen Preise enthalten die Mehrwertsteuer | ||||
| Platte 38f | ||||
| 001 | 345332-1 | 4.80 | 5.71 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 002 | 850564-2 | |||
| Motorgehäuse | ||||
| 004 | 183622-2 | 59.40 | 70.69 | |
| Warnschild | ||||
| 004A | 810033-5 | 2.40 | 2.86 | |
| Druckfeder 2 | ||||
| 005 | 233025-1 | 1.00 | 1.19 | |
| Schalterknopf | ||||
| 006 | 418002-6 | 2.40 | 2.86 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 007 | 638274-9 | |||
| LED-Schaltung | ||||
| 008 | 631513-6 | 13.20 | 15.71 | |
| Summerkreislauf | ||||
| 009 | 631514-4 | 11.00 | 13.09 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 010 | 638273-1 | |||
| Schaltergriff | ||||
| 011 | 418210-9 | 6.00 | 7.14 | |
| Schalterführung | ||||
| 012 | 418208-6 | 7.20 | 8.57 | |
| Distanzscheibe | ||||
| 013 | 418209-4 | 6.00 | 7.14 | |
| Federring 10 | ||||
| 014 | 231965-7 | 1.00 | 1.19 | |
| Flache Unterlegscheibe | ||||
| 015 | 267143-3 | 1.20 | 1.43 | |
| Druckfeder 13 | ||||
| 016 | 233005-7 | 1.00 | 1.19 | |
| Hülse | ||||
| 017 | 162218-2 | 7.20 | 8.57 | |
| Schraube 4x8 | ||||
| 018 | 911109-2 | 1.00 | 1.19 | |
| Kupplung | ||||
| 019 | 418289-0 | 8.40 | 10.00 | |
| Kupplung | ||||
| 020 | 317694-7 | 28.60 | 34.03 | |
| Schraube 4x22 | ||||
| 021 | 911143-2 | 1.00 | 1.19 | |
| Schraube 4x22 | ||||
| 021A | 265145-3 | 1.00 | 1.19 | |
| Stahlkugel 3 | ||||
| 022 | 216019-1 | 1.00 | 1.19 | |
| Gelenkwelle (a) | ||||
| 023 | 324377-2 | 40.70 | 48.43 | |
| Kugellager 6801llb | ||||
| 024 | 210112-3 | 6.00 | 7.14 | |
| Unterlegscheibe 12 | ||||
| 025 | 257011-8 | 1.20 | 1.43 | |
| Kugellager 6801llb | ||||
| 026 | 210112-3 | 6.00 | 7.14 | |
| Sicherungsring 11 | ||||
| 027 | 231951-8 | 1.00 | 1.19 | |
| Sprengring R-21 | ||||
| 028 | 962111-8 | 1.00 | 1.19 | |
| Unterlegscheibe 38f | ||||
| 029 | 345348-6 | 8.40 | 10.00 | |
| Schraube Ph M4X4 Bfh/Bht-Serie | ||||
| 030 | 265127-5 | 1.00 | 1.19 | |
| Druckfeder 5 | ||||
| 031 | 233019-6 | 1.00 | 1.19 | |
| Kupplung 'g' | ||||
| 043 | 125394-3 | 97.90 | 116.50 | |
| Motorsteuereinheit | ||||
| 053 | 631544-5 | 522.50 | 621.78 | |
| Anker | ||||
| 054 | 619123-9 | 147.40 | 175.41 | |
| Anschlusseinheit | ||||
| 056 | 643983-7 | 4.80 | 5.71 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 057 | 163400-6 | |||
| Gewindeschneidschraube 3x16 | ||||
| 058 | 266130-9 | 1.00 | 1.19 | |
| Abdeckhaube | ||||
| 059 | 418204-4 | 7.20 | 8.57 | |
| L/r verstellhebel | ||||
| 060 | 418201-0 | 4.80 | 5.71 | |
| Blattfeder | ||||
| 061 | 232201-4 | 2.40 | 2.86 | |
| Schalter | ||||
| 062 | 638276-5 | 8.40 | 10.00 | |
| Schalter Montageplatte kompl. | ||||
| 063 | 418202-8 | 9.60 | 11.42 | |
| Schaltergriff | ||||
| 064 | 418203-6 | 9.60 | 11.42 | |
| Druckfeder 4 | ||||
| 065 | 231397-8 | 1.00 | 1.19 | |
| Schalter | ||||
| 066 | 638275-7 | 11.00 | 13.09 | |
| SCHAUGLAS | ||||
| 067 | 416764-0 | 4.80 | 5.71 | |
| Motorgehäuse | ||||
| 068 | 183622-2 | 59.40 | 70.69 | |
| Warnschild | ||||
| 068A | 810033-5 | 2.40 | 2.86 | |
| Etikett Makita | ||||
| 069 | 819063-3 | 2.40 | 2.86 | |
| Kreuzschlitzschraube 3x20 | ||||
| 070 | 265095-2 | 1.00 | 1.19 | |
| Getriebesatz 'd' | ||||
| 072 | 125192-5 | 48.40 | 57.60 | |
| Schalter vollst. | ||||
| 073 | 125220-6 | 39.60 | 47.12 | |
