Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Makita BHR162'. Von hier aus können Sie alle gewünschten Teile direkt bestellen. Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert ein bis vier Wochen. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

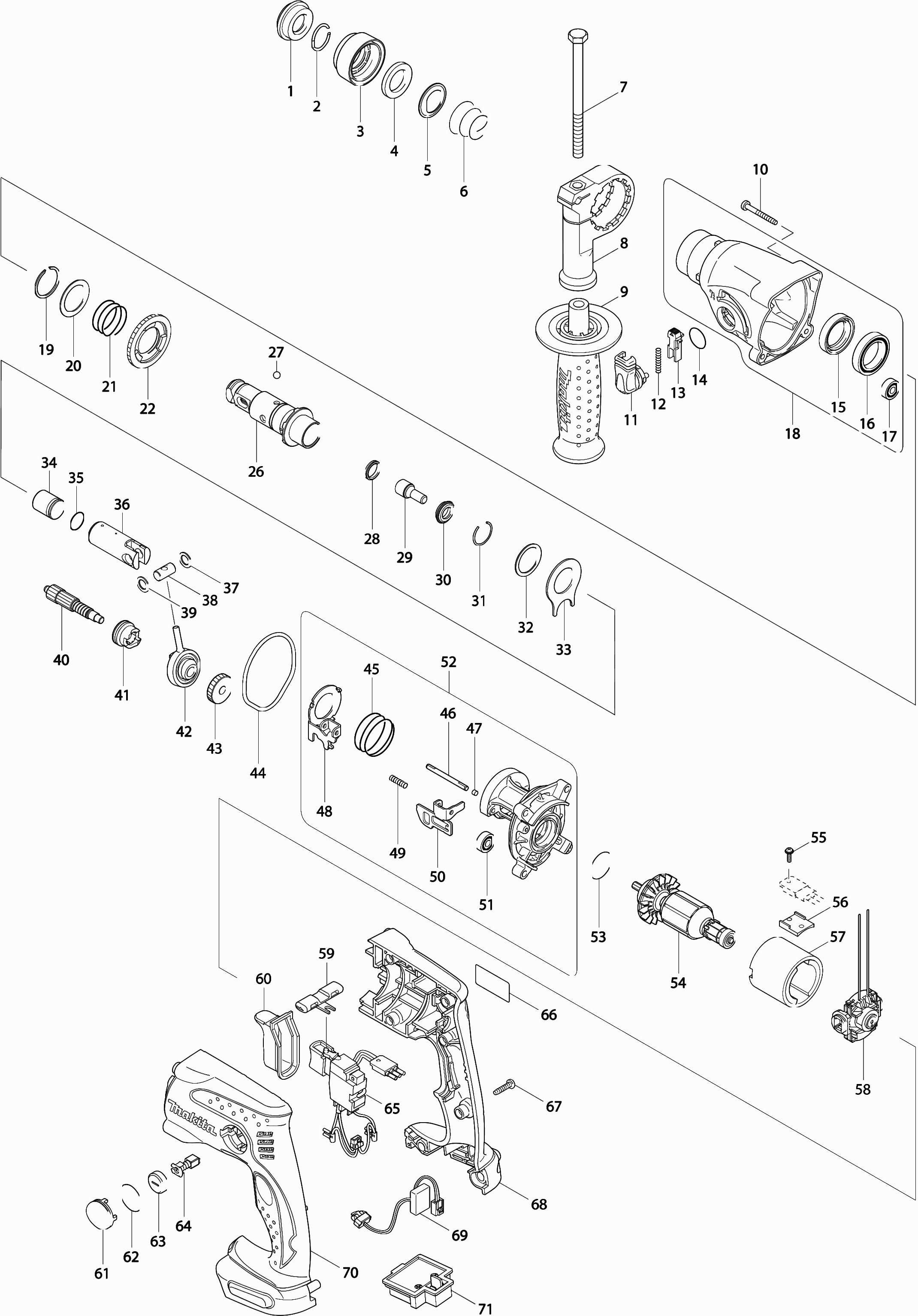

Zeichnungen der Makita BHR162
Teileliste der Makita BHR162
| Pos. | Beschreibung | Preis ohne MwSt | Preis inkl. MwSt | |
| Die angegebenen Preise enthalten die Mehrwertsteuer | ||||
| Gummistaubkappe 35 | ||||
| 001* | 286263-4 | 0.98 | 1.17 | |
| Sicherungsscheibe 19 | ||||
| 002 | 233940-9 | 0.98 | 1.17 | |
| Bohrfutterkappe druck | ||||
| 003 | 419220-9 | 1.46 | 1.74 | |
| Ring 21 | ||||
| 004 | 257241-1 | 1.18 | 1.40 | |
| Führungsring | ||||
| 005 | 345187-4 | 0.83 | 0.99 | |
| Druckfeder 21-29 | ||||
| 006 | 233916-6 | 0.83 | 0.99 | |
| Sechskantschraube 8x120 | ||||
| 007 | 265583-9 | 1.18 | 1.40 | |
| Griffhalterung | ||||
| 008 | 417911-6 | 2.02 | 2.40 | |
| Griff | ||||
| 009 | 158057-6 | 9.24 | 11.00 | |
| MUTTER M8 | ||||
| 009A | 931402-8 | 0.83 | 0.99 | |
| Schraube 4x35 | ||||
| 010 | 266351-3 | 0.83 | 0.99 | |
| Verstellknopf | ||||
| 011 | 162242-5 | 1.02 | 1.21 | |
| Druckfeder 3x28mm | ||||
| 012 | 234264-6 | 0.83 | 0.99 | |
| Sperrtaste | ||||
| 013 | 419192-8 | 0.83 | 0.99 | |
| O-Ring 17 | ||||
| 014 | 213278-8 | 0.83 | 0.99 | |
| Dichtring 25 | ||||
| 015 | 213535-4 | 2.48 | 2.95 | |
| Kugellager 6805llb | ||||
| 016 | 211375-4 | 12.65 | 15.05 | |
| Kugellager 606Zz A | ||||
| 017 | 210137-7 | 0.98 | 1.17 | |
| Getriebegehaeuse | ||||
| 018 | 154840-9 | 21.34 | 25.39 | |
| Sicherungsring WR-25 Hr1830F A | ||||
| 019 | 347555-7 | 0.83 | 0.99 | |
| Unterlegscheibe 25 | ||||
| 020 | 267304-5 | 0.83 | 0.99 | |
| Druckfeder 25 | ||||
| 021 | 233457-2 | 0.83 | 0.99 | |
| Zahnrad 46 | ||||
| 022 | 331707-0 | 11.34 | 13.49 | |
| Sicherungsring 22 | ||||
| 024 | 233942-5 | 0.83 | 0.99 | |
| Meißelhalter | ||||
| 026 | 154843-3 | 23.06 | 27.44 | |
| Stahlkugel 7.0 | ||||
| 027 | 216022-2 | 0.83 | 0.99 | |
| X-Ring 13 | ||||
| 028* | 213183-9 | 0.83 | 0.99 | |
| Schlagbolzen | ||||
| 029 | 324611-0 | 1.75 | 2.08 | |
| Unterlegscheibe 11 | ||||
| 030 | 257275-4 | 2.10 | 2.50 | |
| Sicherungsring 22 | ||||
| 031* | 233942-5 | 0.83 | 0.99 | |
| Flache Unterlegscheibe 24 | ||||
| 032 | 267175-0 | 0.83 | 0.99 | |
| Adapterplatte | ||||
| 033 | 345681-6 | 0.83 | 0.99 | |
| Presslufthammer | ||||
| 034 | 324613-6 | 1.75 | 2.08 | |
| O-Ring 14 | ||||
| 035* | 213182-1 | 0.83 | 0.99 | |
| Kolben | ||||
| 036 | 331708-8 | 12.80 | 15.23 | |
| Unterlegscheibe 9 | ||||
| 037 | 267130-2 | 0.83 | 0.99 | |
| Kolbenverbindung | ||||
| 038 | 324612-8 | 1.02 | 1.21 | |
| Unterlegscheibe 9 | ||||
| 039 | 267130-2 | 0.83 | 0.99 | |
| Getriebe 10 | ||||
| 040 | 227152-4 | 6.70 | 7.97 | |
| Kupplungsplatte | ||||
| 041 | 331706-2 | 5.30 | 6.31 | |
| Schwenklager 9 | ||||
| 042 | 219019-0 | 34.95 | 41.59 | |
| Zahnrad 22 | ||||
| 043 | 226623-8 | 11.34 | 13.49 | |
| Unterlegscheibe | ||||
| 044* | 423346-1 | 0.83 | 0.99 | |
| Druckfeder 32 | ||||
| 045 | 233458-0 | 0.83 | 0.99 | |
| Stift 4 | ||||
| 046 | 268147-8 | 0.83 | 0.99 | |
| Dämpfungsfilz | ||||
| 047 | 443123-5 | 0.83 | 0.99 | |
| Wechselplatte | ||||
| 048 | 345645-0 | 7.57 | 9.01 | |
| Druckfeder 3 | ||||
| 049 | 233460-3 | 0.83 | 0.99 | |
| Distanzscheibe | ||||
| 050 | 345654-9 | 5.06 | 6.02 | |
| Kugellager 606Zz A | ||||
| 051 | 210137-7 | 0.98 | 1.17 | |
| Lagergehäuse | ||||
| 052 | 154841-7 | 23.52 | 27.99 | |
| O-Ring 24 | ||||
| 053 | 213953-6 | 0.83 | 0.99 | |
| Anker | ||||
| 054 | 619182-3 | 44.96 | 53.50 | |
| Gewindeschraube St3x10 | ||||
| 055 | 266282-6 | 0.83 | 0.99 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 055A | 911011-9 | |||
| Distanzscheibe | ||||
| 056 | 689136-4 | 0.83 | 0.99 | |
| Magnet Halter | ||||
| 057 | 638446-6 | 10.50 | 12.50 | |
| Kohlekasten Zsb | ||||
| 058 | 638445-8 | 2.36 | 2.81 | |
| Kohlekasten Zsb | ||||
| 058A | 632A30-5 | 10.52 | 12.52 | |
| L/r verstellhebel | ||||
| 059 | 419457-8 | 2.84 | 3.38 | |
| Schalterabdeckung | ||||
| 060 | 421957-6 | 4.45 | 5.30 | |
| Bürstendeckel | ||||
| 061 | 419456-0 | 1.39 | 1.65 | |
| O-Ring 24 | ||||
| 062 | 213953-6 | 0.83 | 0.99 | |
| Bürstenkappendeckel Dh50mb | ||||
| 063 | 643929-3 | 0.83 | 0.99 | |
| Kohlebürstensatz Cb-430 | ||||
| 064* | 191971-3 | 3.54 | 4.21 | |
| Schalter (2 Kontakte) | ||||
| 065 | 650578-9 | 30.70 | 36.53 | |
| Schalter (3 Kontakte) | ||||
| 065A | 638878-7 | 37.75 | 44.92 | |
| Typenschild | ||||
| 066 | 862842-8 | 2.71 | 3.22 | |
| Gewindebohrer 4x18 | ||||
| 067 | 265A48-7 | 0.83 | 0.99 | |
| Motor Gehäuse (3 Kontakte) | ||||
| 068 | 187379-7 | 37.46 | 44.58 | |
| Motor Gehäuse (3 Kontakte) | ||||
| 068A | 187379-7 | 37.46 | 44.58 | |
| Lichtschaltkreis | ||||
| 069 | 631711-2 | 13.82 | 16.45 | |
| Motor Gehäuse (3 Kontakte) | ||||
| 070 | 187379-7 | 37.46 | 44.58 | |
| Motor Gehäuse (3 Kontakte) | ||||
| 070A | 187379-7 | 37.46 | 44.58 | |
| Anschlusseinheit (2 Kontakte) | ||||
| 071 | 643847-5 | 3.54 | 4.21 | |
| Anschlusseinheit 14,4 V (3 Kont.) | ||||
| 071A | 643867-9 | 10.99 | 13.08 | |
