Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Makita BHR262'. Von hier aus können Sie alle gewünschten Teile direkt bestellen. Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert ein bis vier Wochen. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

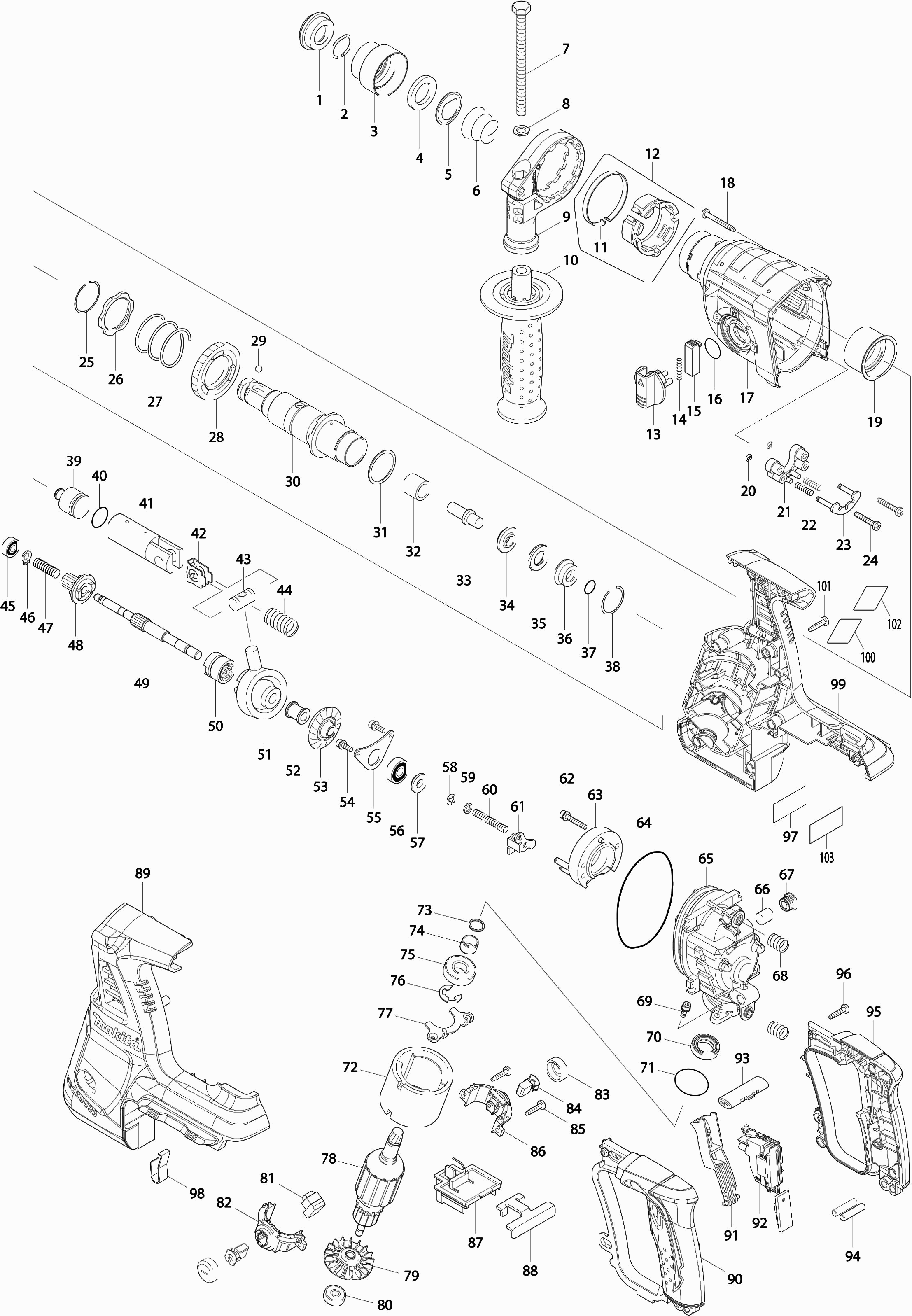

Zeichnungen der Makita BHR262
Teileliste der Makita BHR262
| Pos. | Beschreibung | Preis ohne MwSt | Preis inkl. MwSt | |
| Die angegebenen Preise enthalten die Mehrwertsteuer | ||||
| Gummistaubkappe 35 | ||||
| 001 | 286263-4 | 0.98 | 1.17 | |
| Sicherungsscheibe 19 | ||||
| 002 | 233940-9 | 0.98 | 1.17 | |
| Bohrfutterkappe | ||||
| 003 | 417629-9 | 0.83 | 0.99 | |
| Ring 21 | ||||
| 004 | 257241-1 | 1.18 | 1.40 | |
| Führungsring | ||||
| 005 | 345187-4 | 0.83 | 0.99 | |
| Druckfeder 21-29 | ||||
| 006 | 233916-6 | 0.83 | 0.99 | |
| Sechskantschraube 8x120 | ||||
| 007 | 265583-9 | 1.18 | 1.40 | |
| Unterlegscheibe | ||||
| 008 | 345280-4 | 0.83 | 0.99 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 009 | 417630-4 | |||
| Griff | ||||
| 010 | 158057-6 | 9.24 | 11.00 | |
| Verstellknopf | ||||
| 013 | 450980-4 | 3.12 | 3.71 | |
| Druckfeder 4 | ||||
| 014 | 233279-0 | 0.83 | 0.99 | |
| Schalterknopf | ||||
| 015 | 453706-3 | 0.83 | 0.99 | |
| O-Ring 17 | ||||
| 016 | 213278-8 | 0.83 | 0.99 | |
| Komplettes Getriebe | ||||
| 017 | 158945-7 | 10.50 | 12.50 | |
| Dichtring 25 | ||||
| 017A | 213345-9 | 1.39 | 1.65 | |
| Schraube 4x35 | ||||
| 018 | 266351-3 | 0.83 | 0.99 | |
| Nadellager | ||||
| 019 | 153290-5 | 6.38 | 7.59 | |
| Stoppring E-3 | ||||
| 020 | 961017-7 | 0.83 | 0.99 | |
| Führungsbasis Hr2450 | ||||
| 021 | 417796-0 | 0.83 | 0.99 | |
| Druckfeder 4 HR2450 schwarz | ||||
| 022 | 233344-5 | 0.83 | 0.99 | |
| Sperrplatte | ||||
| 023 | 163430-7 | 1.39 | 1.65 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 024 | 266374-1 | |||
| Sicherungsring 29 | ||||
| 025 | 233929-7 | 0.83 | 0.99 | |
| Niete 31 | ||||
| 026 | 267460-1 | 1.18 | 1.40 | |
| Druckfeder 32 | ||||
| 027 | 233401-9 | 1.39 | 1.65 | |
| Getriebe 51 | ||||
| 028 | 227109-5 | 10.50 | 12.50 | |
| Stahlkugel 7.0 | ||||
| 029 | 216022-2 | 0.83 | 0.99 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 030 | 122881-3 | |||
| Unterlegscheibe 28 | ||||
| 031 | 267229-3 | 0.83 | 0.99 | |
| Hülse | ||||
| 032 | 331769-8 | 1.67 | 1.99 | |
| Anschläger H60ma/mb | ||||
| 033 | 324669-9 | 2.02 | 2.40 | |
| Ring 10 | ||||
| 034 | 324402-9 | 1.39 | 1.65 | |
| Stoßring | ||||
| 035 | 421955-0 | 1.18 | 1.40 | |
| O-Ring-Gehäuse | ||||
| 036 | 324216-6 | 5.06 | 6.02 | |
| O-Ring 9 | ||||
| 037 | 213073-6 | 0.83 | 0.99 | |
| Federring 28 | ||||
| 038 | 233917-4 | 0.83 | 0.99 | |
| Anschläger H60ma/mb | ||||
| 039 | 324214-0 | 3.12 | 3.71 | |
| O-Ring 16 | ||||
| 040 | 213227-5 | 1.18 | 1.40 | |
| Kolbenzylinder | ||||
| 041 | 318132-2 | 12.22 | 14.54 | |
| Führungstafel | ||||
| 042 | 346036-8 | 0.83 | 0.99 | |
| Kolbenstift Hr2440/50 A | ||||
| 043 | 324215-8 | 2.02 | 2.40 | |
| Druckfeder 14 | ||||
| 044 | 234098-7 | 0.83 | 0.99 | |
| Kugellager 606Zz A | ||||
| 045 | 210137-7 | 0.98 | 1.17 | |
| Sicherungsring S-7 | ||||
| 046 | 961003-8 | 0.83 | 0.99 | |
| Druckfeder 7 | ||||
| 047 | 233343-7 | 0.83 | 0.99 | |
| Getriebe 10 | ||||
| 048 | 227179-4 | 17.38 | 20.68 | |
| Kupplung | ||||
| 049 | 325976-3 | 7.22 | 8.59 | |
| Kupplungsplatte Bhr 262 A | ||||
| 050 | 331992-5 | 6.38 | 7.59 | |
| Schaukellager 10 Bhr200 A | ||||
| 051 | 219014-0 | 44.96 | 53.50 | |
| Hülse 9 | ||||
| 052 | 325640-6 | 0.83 | 0.99 | |
| Zahnrad 26 | ||||
| 053 | 227549-7 | 5.71 | 6.79 | |
| Sechskantschraube 4x12 | ||||
| 054 | 266273-7 | 0.83 | 0.99 | |
| Lagersicherung B | ||||
| 055 | 346038-4 | 0.83 | 0.99 | |
| Kugellager 608Zz A | ||||
| 056 | 210046-0 | 0.83 | 0.99 | |
| Unterlegscheibe 8 | ||||
| 057 | 324212-4 | 4.45 | 5.30 | |
| Sprengring E-4 | ||||
| 058 | 961011-9 | 0.83 | 0.99 | |
| Sicherungsscheibe 5 | ||||
| 059 | 941102-2 | 0.83 | 0.99 | |
| Druckfeder 6 | ||||
| 060 | 233342-9 | 0.83 | 0.99 | |
| Wechselplatte | ||||
| 061 | 345220-2 | 0.83 | 0.99 | |
| Sechskantschraube Hr5210C | ||||
| 062 | 922148-7 | 0.83 | 0.99 | |
| Sperrblock, innen | ||||
| 063 | 158944-9 | 8.21 | 9.77 | |
| O-Ring 68 | ||||
| 064 | 213728-3 | 0.98 | 1.17 | |
| Innenwohnung | ||||
| 065 | 318392-6 | 21.08 | 25.09 | |
| Filter | ||||
| 066 | 443143-9 | 0.83 | 0.99 | |
| Kappe | ||||
| 067 | 424185-2 | 0.83 | 0.99 | |
| Druckfeder 10 | ||||
| 068 | 234097-9 | 0.83 | 0.99 | |
| Sechskantschraube 4x12 | ||||
| 069 | 266273-7 | 0.83 | 0.99 | |
| Keerring 10 | ||||
| 070 | 213231-4 | 5.71 | 6.79 | |
| O-Ring 28 | ||||
| 071 | 213437-4 | 0.83 | 0.99 | |
| Magnet Halter | ||||
| 072 | 632828-4 | 23.06 | 27.44 | |
| Ring für Sperrstift Wr12 | ||||
| 073 | 961082-6 | 1.39 | 1.65 | |
| Bus 12 | ||||
| 074 | 331596-3 | 5.06 | 6.02 | |
| Kugellager 6001dw | ||||
| 075 | 211131-2 | 9.24 | 11.00 | |
| Sprengring E-10 | ||||
| 076 | 961016-9 | 0.83 | 0.99 | |
| Lagersicherung A | ||||
| 077 | 346037-6 | 1.24 | 1.48 | |
| Anker | ||||
| 078 | 519235-7 | 30.70 | 36.53 | |
| Ventilator 44 | ||||
| 079 | 240037-7 | 2.71 | 3.22 | |
| Kugellager 626zz | ||||
| 080 | 210143-2 | 2.71 | 3.22 | |
| Lichtkreislauf | ||||
| 081 | 631850-8 | 6.38 | 7.59 | |
| Kompletter Bürstenhalter | ||||
| 082 | 638945-8 | 11.34 | 13.49 | |
| Leitungsfilter | ||||
| 082A | 688165-4 | 0.83 | 0.99 | |
| Leitungsfilter | ||||
| 082B | 688172-7 | 0.83 | 0.99 | |
| Bürstenkappendeckel Dh50mb | ||||
| 083 | 643829-7 | 0.83 | 0.99 | |
| Koolborstel Set Cb-442 A | ||||
| 084 | 195023-2 | 3.54 | 4.21 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 085 | 266326-2 | |||
| Kompletter Bürstenhalter | ||||
| 086 | 638945-8 | 11.34 | 13.49 | |
| Leitungsfilter | ||||
| 086A | 688165-4 | 0.83 | 0.99 | |
| Leitungsfilter | ||||
| 086B | 688172-7 | 0.83 | 0.99 | |
| Verbinder | ||||
| 087 | 638978-3 | 5.71 | 6.79 | |
| Stützplatte | ||||
| 088 | 346039-2 | 1.00 | 1.19 | |
| Gehäuse | ||||
| 089 | 187231-9 | 21.08 | 25.09 | |
| Gummistift 6 | ||||
| 089A | 263005-3 | 0.83 | 0.99 | |
| Gummistift 4 | ||||
| 089B | 263025-7 | 0.83 | 0.99 | |
| Griffset | ||||
| 090 | 188639-0 | 8.21 | 9.77 | |
| Schaltergriff Bhr261Rde | ||||
| 091 | 450981-2 | 1.00 | 1.19 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 092 | 650619-1 | |||
| L/r verstellhebel | ||||
| 093 | 450979-9 | 0.83 | 0.99 | |
| Stift 6 | ||||
| 094 | 256261-2 | 0.83 | 0.99 | |
| Griffset | ||||
| 095 | 188639-0 | 8.21 | 9.77 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 096 | 266326-2 | |||
| Seriennummer Etikett | ||||
| 097 | 897473-4 | 2.71 | 3.22 | |
| Vibrationsplatte | ||||
| 098 | 344903-1 | 1.67 | 1.99 | |
| Gehäuse | ||||
| 099 | 187231-9 | 21.08 | 25.09 | |
| Gummistift 6 | ||||
| 099A | 263005-3 | 0.83 | 0.99 | |
| Gummistift 4 | ||||
| 099B | 263025-7 | 0.83 | 0.99 | |
| Typenschild | ||||
| 100 | 897459-8 | 2.71 | 3.22 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 101 | 266326-2 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 102 | 893038-0 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 103 | 893072-0 | |||
