Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Makita BHX2500'. Von hier aus können Sie alle gewünschten Teile direkt bestellen. Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert ein bis vier Wochen. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

Zeichnungen der Makita BHX2500

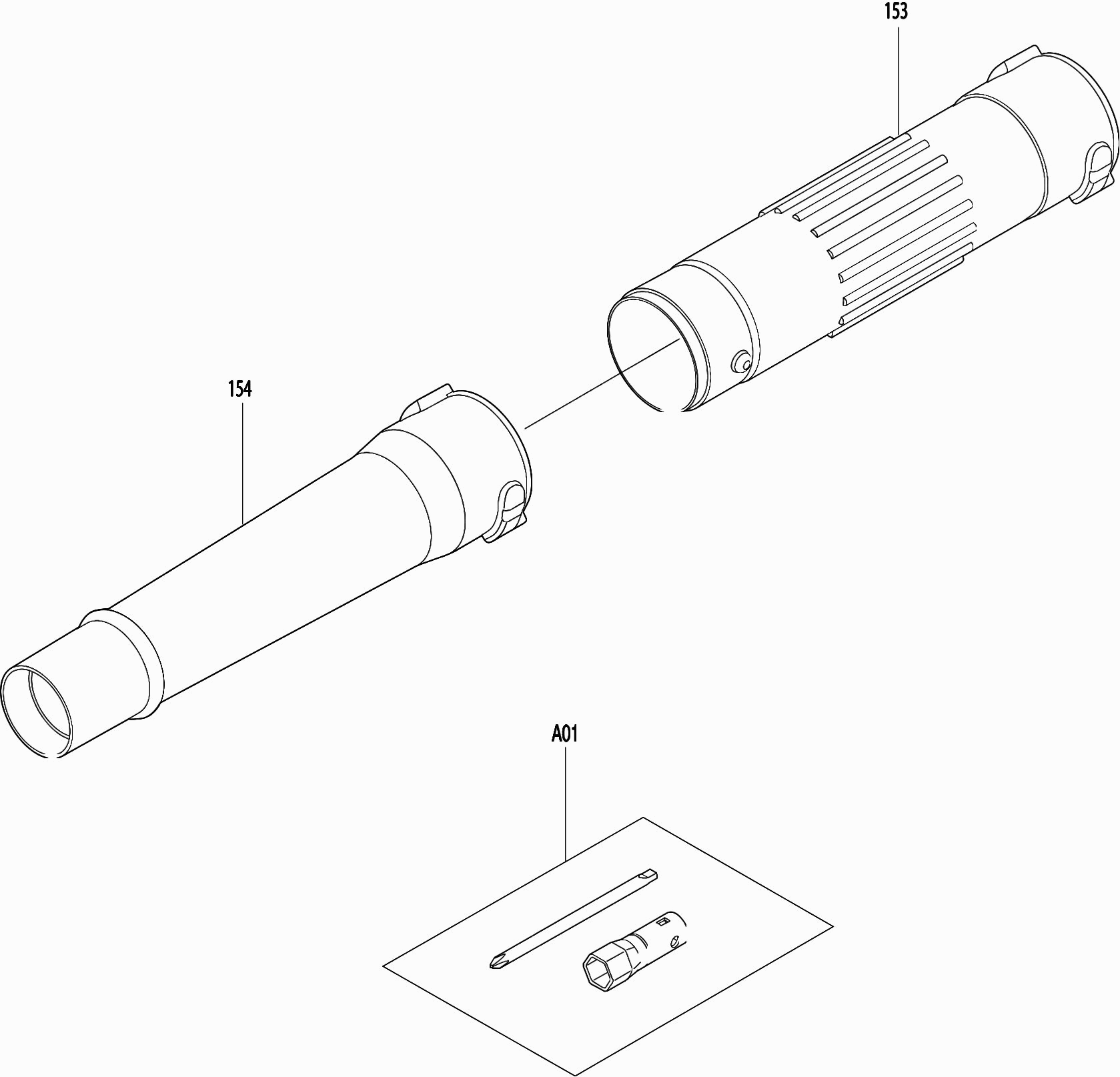

Teilezeichnung 1
Zum Vergrößern anklicken

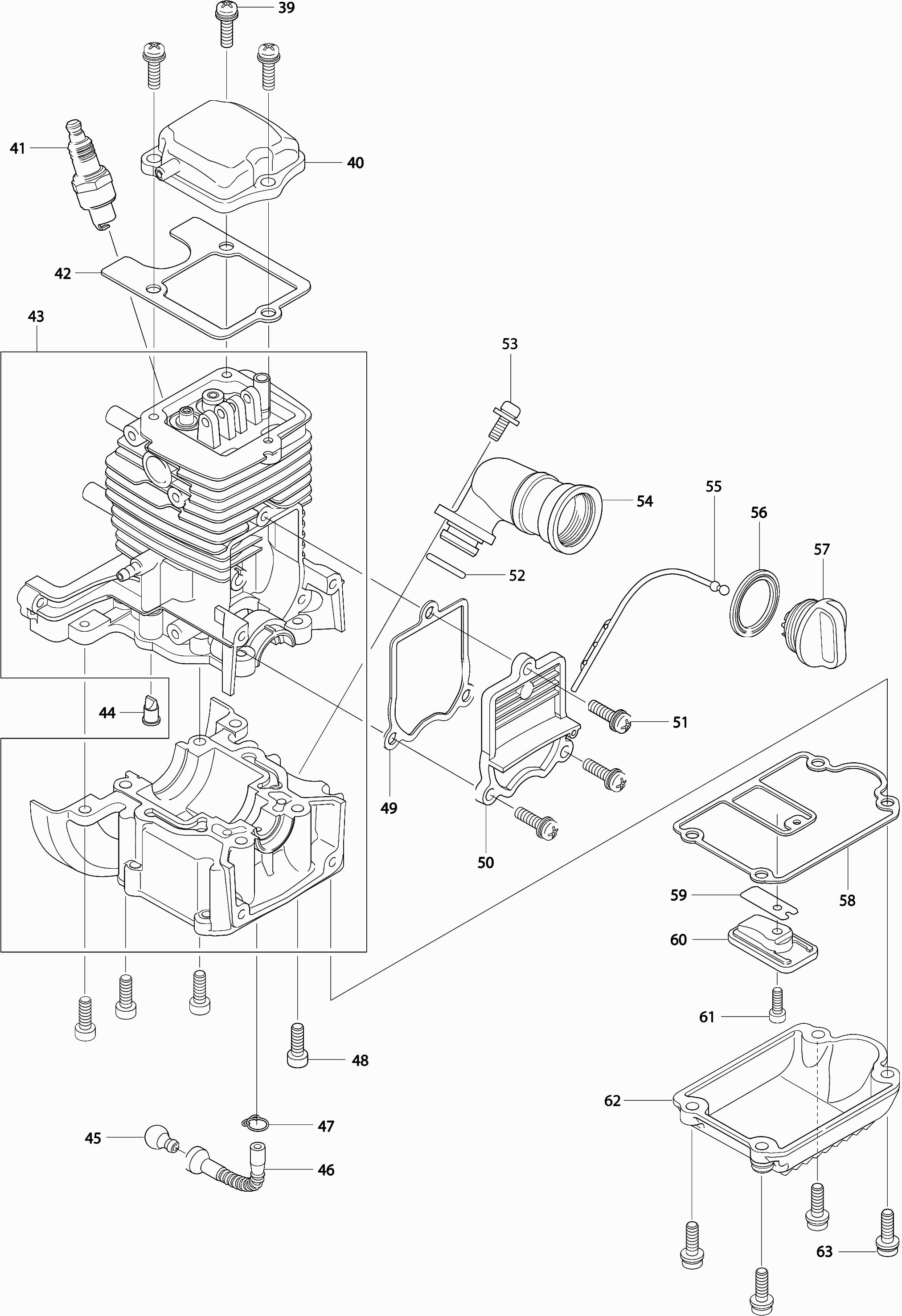

Teilezeichnung 2
Zum Vergrößern anklicken

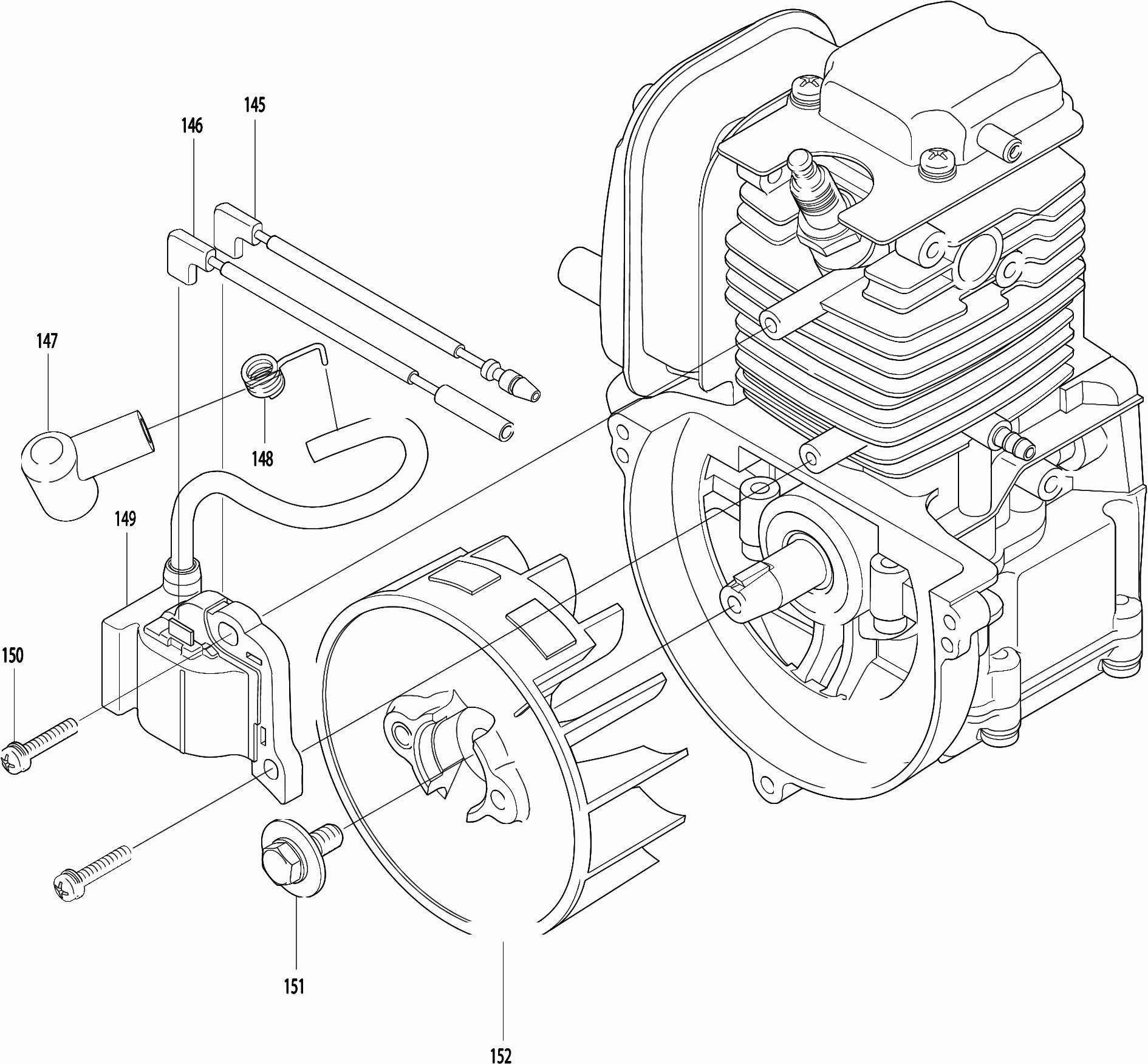

Teilezeichnung 3
Zum Vergrößern anklicken

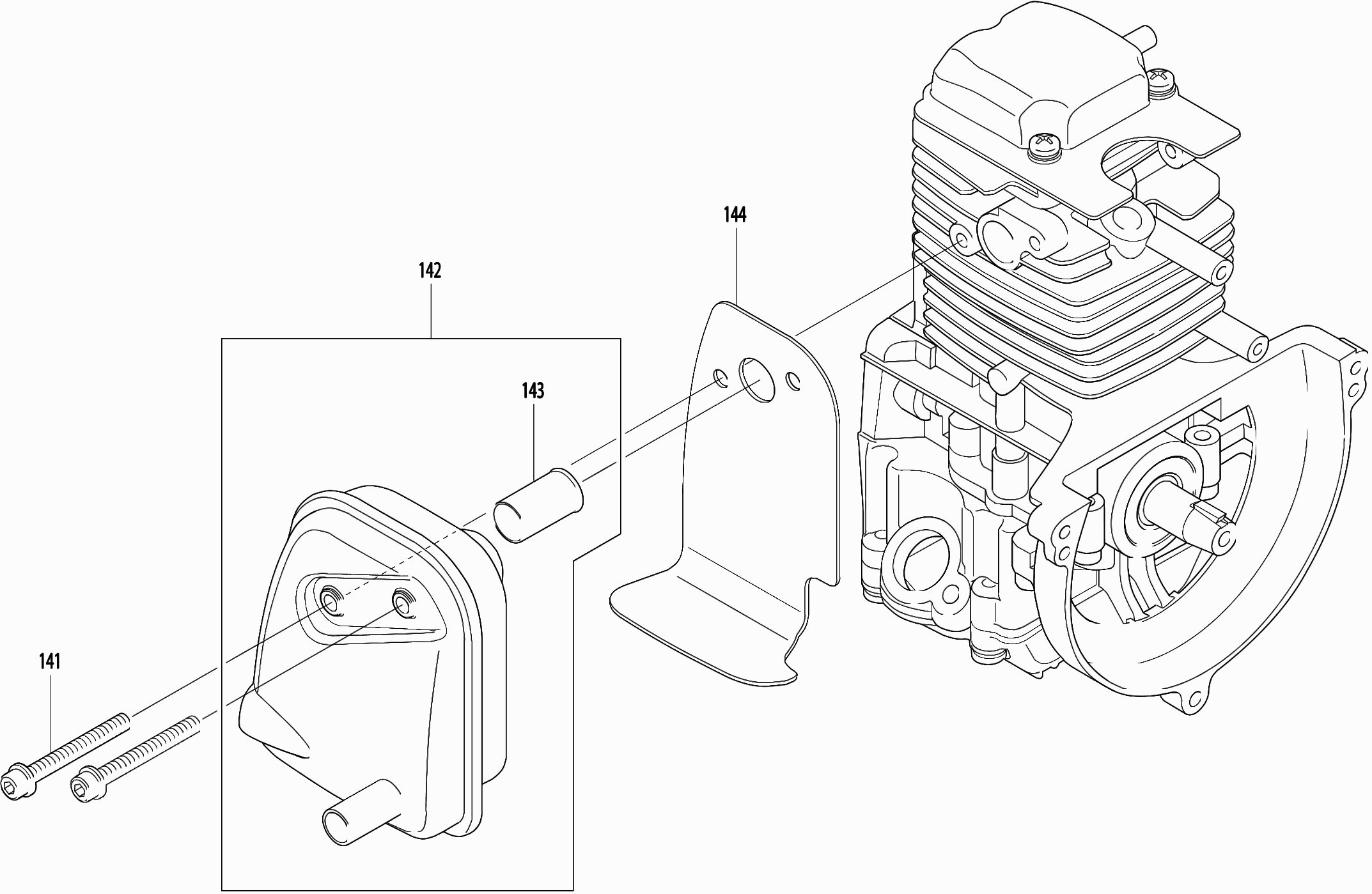

Teilezeichnung 4
Zum Vergrößern anklicken

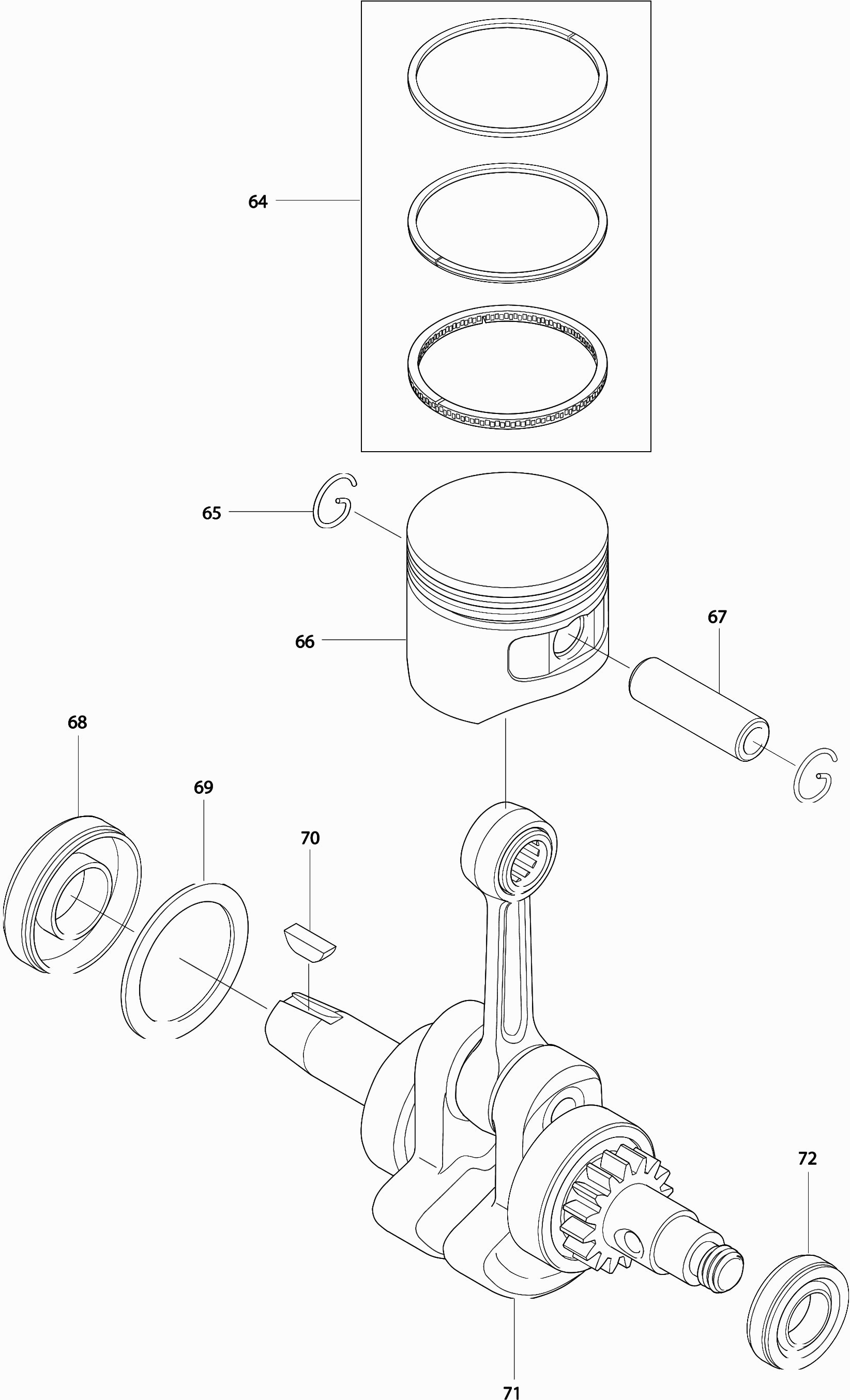

Teilezeichnung 5
Zum Vergrößern anklicken

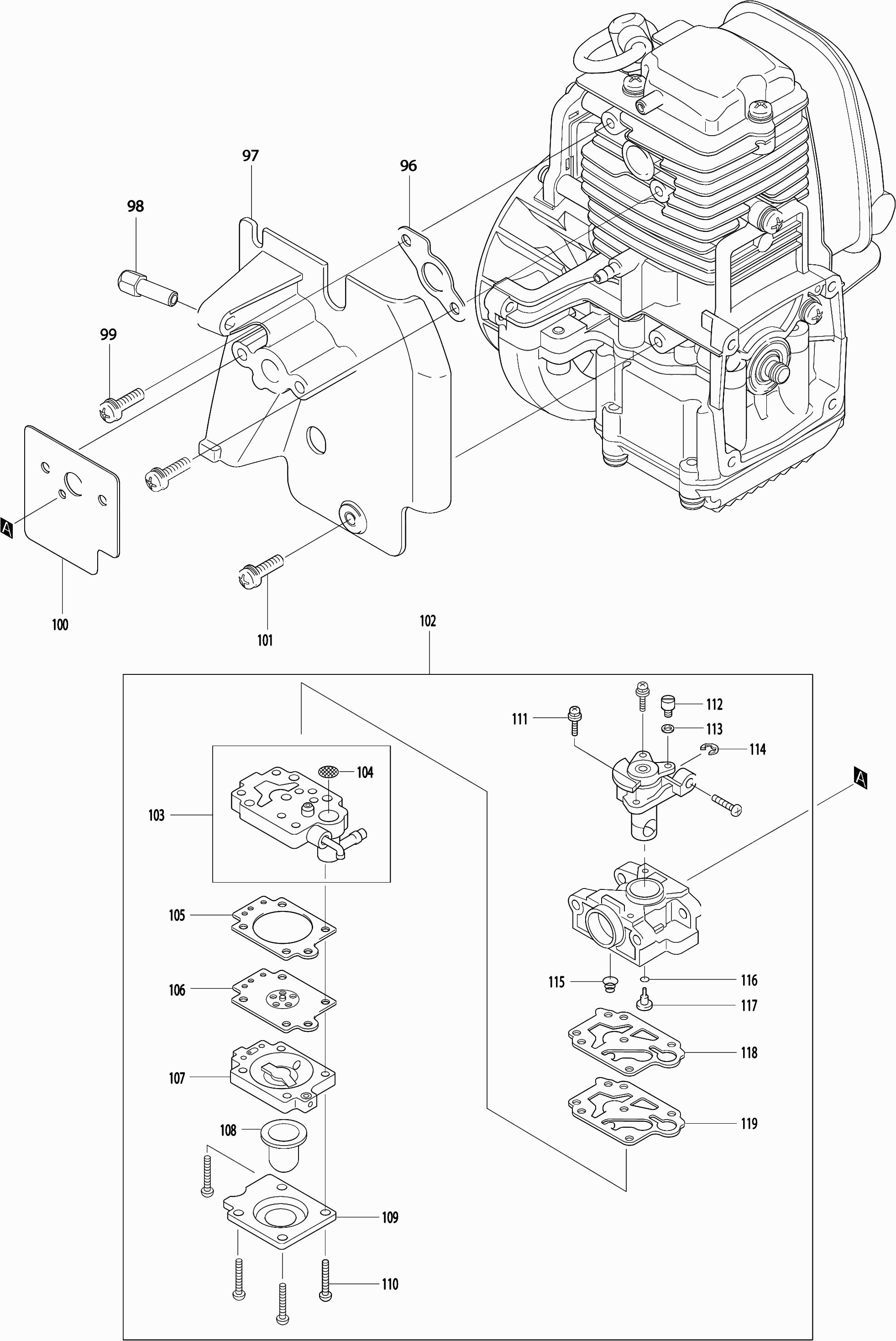

Teilezeichnung 6
Zum Vergrößern anklicken

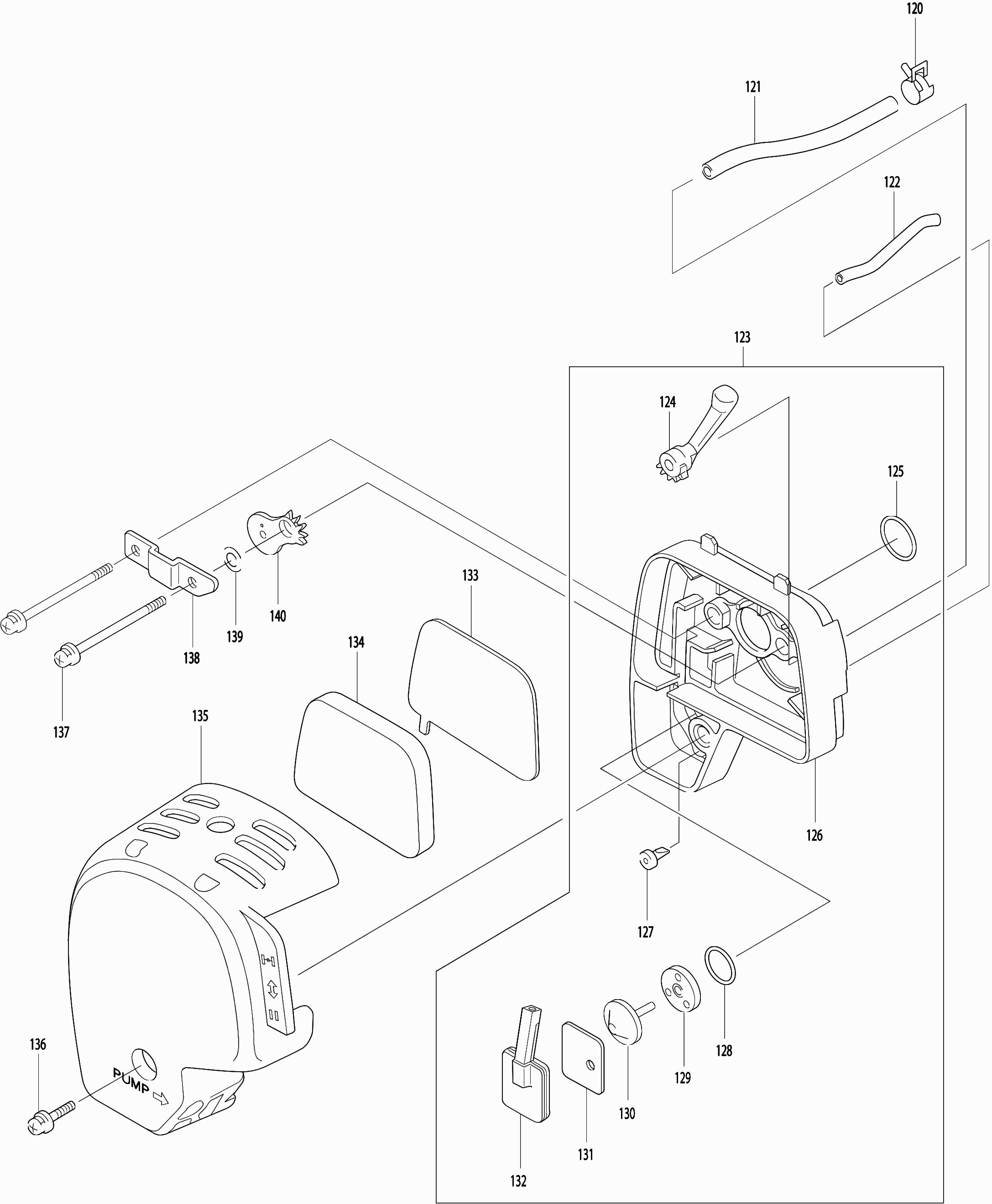

Teilezeichnung 7
Zum Vergrößern anklicken

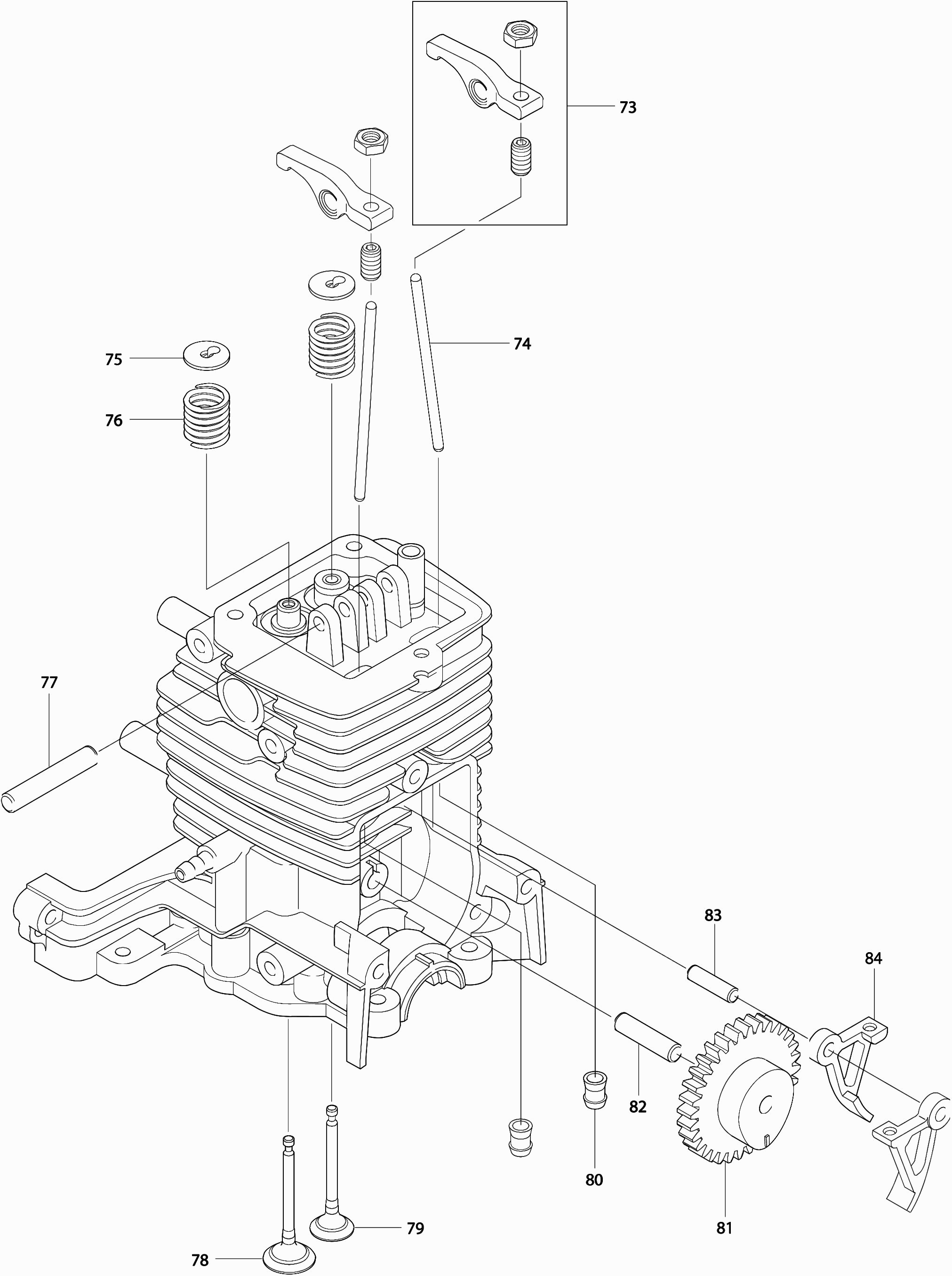

Teilezeichnung 8
Zum Vergrößern anklicken

Teilezeichnung 9
Zum Vergrößern anklicken

Teilezeichnung 10
Zum Vergrößern anklicken

Teileliste der Makita BHX2500

Pos. Beschreibung Preis ohne MwSt Preis inkl. MwSt
Die angegebenen Preise enthalten die Mehrwertsteuer

Gefahretikett Bhx2500 A
001 810451-7 2.80 3.33

Label Bhx2500 A
002 808139-1 2.04 2.43

Etikett "Gefahr"
003 6609513200 4.58 5.45

Keine Informationen verfügbar, nicht bestellbar
004 6655500000

Keine Informationen verfügbar, nicht bestellbar
005 6655001000

Dämpfungsgummi
006 424182-8 1.21 1.44

Keine Informationen verfügbar, nicht bestellbar
007 6651014000

Steuerkabel
008 168518-8 6.90 8.21

Gasbetätigung
009 6655500301 1.72 2.05

Schraube 5x30
010 911253-5 0.83 0.99

Luefter
011 240113-7 12.58 14.97

Schraube 6x20
012 911333-7 0.83 0.99

Keine Informationen verfügbar, nicht bestellbar
013 6651010000

Gasregler
014 6655500100 2.16 2.57

Frühling Bhx2500 A
015 234314-7 0.83 0.99

Schraube 6X16
016 0150049840 0.83 0.99

Keine Informationen verfügbar, nicht bestellbar
017 0150059760

O-Ring 3
018 213022-3 0.83 0.99

Schutzkappe PB250.4 A
019 6601502705 8.46 10.07

Ring
020 424180-2 1.01 1.20

Schraube
021 265782-3 2.08 2.48

Keine Informationen verfügbar, nicht bestellbar
022 0150059760

Niete 5mm
023 267394-8 0.83 0.99

Feder 5mm
024 233536-6 2.16 2.57

Achse 4mm
025 268230-1 1.51 1.80

Keine Informationen verfügbar, nicht bestellbar
026 0150059760

Zündkerzenkappe
027 450964-2 1.72 2.05

Ölbehälter
028 5926501600 5.22 6.21

Keine Informationen verfügbar, nicht bestellbar
029 125472-9

Keine Informationen verfügbar, nicht bestellbar
030 0140049770

Schraube 4x16 A
030A 911526-6 0.83 0.99

Warnschild "Fuel"
031 810455-9 2.93 3.49

Keine Informationen verfügbar, nicht bestellbar
032 0851189950

Schlauchklemme IAS 3
033 345920-4 0.83 0.99

Kraftstofffilter
034 163447-0 3.20 3.81

Keine Informationen verfügbar, nicht bestellbar
035 0150059760

Unterlegscheibe
036 0031005003 0.83 0.99

Tankdeckel
037 450988-8 14.24 16.95

Motorgehäuse
038 452630-7 14.24 16.95

Met.Schraube Ph2 M5X16Mm Ck A
039 922223-9 0.83 0.99

Ventildeckel
040 140B46-7 5.88 7.00

Zündkerze Cmr6a
041 965603030 12.55 14.93

Ventildeckeldichtung
042 162275-0 1.72 2.05

Zylinderblock-Set
043 125914-3 73.52 87.49

Kontrollventil
044 424201-0 1.72 2.05

Gewicht für Ölschlauch
045 5926500300 1.72 2.05

Ölleitung
046 5926500200 5.46 6.50

Schlauchklemme IAS 3
047 282020-8 0.83 0.99

Keine Informationen verfügbar, nicht bestellbar
048 0119059490

Kurbelgehäusedeckeldichtung
049 162274-2 1.72 2.05

Gehäusedeckel
050 318443-5 4.26 5.07

Schraube 5X14 P
051 0043605140 0.83 0.99

O-ring
052 213591-4 2.08 2.48

Schraube 5X12 RBC23/26/310 P
053 0043605120 0.83 0.99

Keine Informationen verfügbar, nicht bestellbar
054 5926021000

Ölmessstab
055 452610-3 3.22 3.83

Dichtung
056 424343-0 0.83 0.99

Ölkappe
057 452047-4 1.43 1.70

Kurbelgehäusedichtung
058 162276-8 2.08 2.48

Zufuhrventil
059 346083-9 1.43 1.70

Halteplatte
060 318440-1 1.72 2.05

Inbusschraube M4x10
061 922112-8 0.83 0.99

Carter Ebh253U A
062 318442-7 6.89 8.20

Schraube Bhx2500
063 0043605180 0.83 0.99

Teilesatz
064 196595-0 21.70 25.82

Sprengring für Kolbenbolzen
065 233976-8 0.83 0.99

Keine Informationen verfügbar, nicht bestellbar
066 5922500900

Kolbenbolzen
067 257781-9 2.80 3.33

Dichtring 12
068 213147-3 2.08 2.48

Unterlegscheibe 23
069 267400-9 1.43 1.70

Keine Informationen verfügbar, nicht bestellbar
070 0323039990

Keine Informationen verfügbar, nicht bestellbar
071 5922003000

Nicht mehr lieferbar, kein Ersatz
072 213148-1

Ventilarm
073 125554-7 4.58 5.45

Ventilstift
074 256865-0 0.83 0.99

Keine Informationen verfügbar, nicht bestellbar
075 5923501300

Druckfeder 9
076 234108-0 2.56 3.05

Stift 5mm
077 256200-2 0.83 0.99

Einlassventil
078 326367-1 4.81 5.72

Keine Informationen verfügbar, nicht bestellbar
079 5923501400

Distanzhalter Ebh253U A
080 424200-2 0.83 0.99

Kippgetriebe
081 125552-1 23.75 28.26

Stift 5Mm Ebh253U A
082 268238-5 0.83 0.99

Stift 4mm Ebh253U A
083 268239-3 0.83 0.99

Nockenpflug
084 313169-4 2.80 3.33

Starteinrichtung
085 125917-7 16.07 19.12

Start-Riemenscheibe
086 168483-1 2.16 2.57

Schraubenset
087 5195002060 2.45 2.92

Schwingarm
088 325923-4 1.43 1.70

Innenbuchse
089 451938-6 1.72 2.05

Keine Informationen verfügbar, nicht bestellbar
090 5925001030

Anlasserfeder
091 232258-5 5.88 7.00

Startergriff
092 424319-7 2.80 3.33

Starterseil
093 5925001050 2.08 2.48

Etikett Bhx2500 BHX2501 A
094 819L97-8 2.80 3.33

Keine Informationen verfügbar, nicht bestellbar
095 0140049770

Schraube 4x16 A
095A 911526-6 0.83 0.99

Keine Informationen verfügbar, nicht bestellbar
096 5923501801

Ansaugkrümmer
097 5923013000 8.46 10.07

Einstellschraube M6X16 Bhx2500 P
098 0149069972 3.65 4.34

Schraube Bhx2500
099 0043605180 0.83 0.99

Dichtung "Vergaser"
100 413138-6 1.21 1.44

Schraube 5X14 P
101 0043605140 0.83 0.99

Keine Informationen verfügbar, nicht bestellbar
102 5926022000

Pumpendeckel
103 140808-1 16.84 20.04

Keine Informationen verfügbar, nicht bestellbar
104 352010-6

Membrandichtung
105 442154-1 2.44 2.90

Membran
106 168620-7 14.23 16.93

Luftreinigergehäuse Ebh253U A
107 140438-8 10.81 12.86

Förderpumpe
108 424314-7 3.65 4.34

Pumpendeckel Ebh253U A
109 346270-0 3.65 4.34

Parker 3X24Mm Ck A
110 266582-4 0.83 0.99

Keine Informationen verfügbar, nicht bestellbar
111 5206008030

Keine Informationen verfügbar, nicht bestellbar
112 5236018040

Niet für Einstellnadel
113 5426005030 2.44 2.90

Seegering E-3 A
114 257964-1 2.08 2.48

Keine Informationen verfügbar, nicht bestellbar
115 5926002020

O-Ring 2
116 213538-8 2.08 2.48

Sprüher Ebh253U P
117 326027-5 11.16 13.28

Keine Informationen verfügbar, nicht bestellbar
118 5926002040

Pumpendiaphragma
119 WJ00009599 4.08 4.86

Schlauchklemme IAS 3
120 345918-1 0.83 0.99

Entlüftungsrohr
121 422041-0 1.80 2.14

Benzinschlauch
122 422070-3 2.56 3.05

Luftfiltergehäuse Ebh253U A
123 123845-0 17.97 21.38

Nicht mehr lieferbar, kein Ersatz
124 451925-5

O-Ring 15
125 213540-1 0.83 0.99

Luftfiltergehäuse Ebh253U A
126 123845-0 17.97 21.38

Überdruckventil
127 424316-3 2.80 3.33

O-Ring 14
128 213539-6 0.83 0.99

Überdruckventilplatte
129 451924-7 0.83 0.99

Überdruckventil
130 424315-5 0.83 0.99

Keine Informationen verfügbar, nicht bestellbar
131 5923503500

Keine Informationen verfügbar, nicht bestellbar
132 5923503300

Filter Element
133 443140-5 2.80 3.33

Filter Element
134 443141-3 2.80 3.33

Filterabdeckung
135 450561-4 5.88 7.00

Met.schraube Ph M5x14mm Ck
136 266809-2 0.83 0.99

Metrische Schraube Ph2 M5x68mm Ck
137 265188-5 0.83 0.99

Montageplatte Ebh253U A
138 346647-9 1.72 2.05

Unterlegscheibe
139 423376-2 0.83 0.99

Drosselklappenplatte
140 450560-6 0.83 0.99

Innensechskantschraube 5x40
141 922262-9 0.83 0.99

Auspuff Bhx2500 A
142 168643-5 8.56 10.19

Funkenschutz Ebh253U A
143 324980-9 6.29 7.49

Keine Informationen verfügbar, nicht bestellbar
144 5923504300

Kabel 1 Bhx2500 A
145 632F44-4 0.83 0.99

Kabel 1 Bhx2500 A
145A 632F44-4 0.83 0.99

Kabel 2 Bhx2500 A
146 632F45-2 1.01 1.20

Kabel 2 Bhx2500 A
146A 632F45-2 1.01 1.20

Zündkerzenkappe Ebh253U A
147 424105-6 2.80 3.33

Keine Informationen verfügbar, nicht bestellbar
148 0654009931

Keine Informationen verfügbar, nicht bestellbar
149 168501-5

Zündung
149A 168816-0 12.58 14.97

Innensechskantschraube M4x20 Ck
150 922138-0 0.83 0.99

Bolzen M6x16mm / Niet EM4250 A
151 265577-4 0.83 0.99

Keine Informationen verfügbar, nicht bestellbar
152 318702-7
