Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Makita BHX2510'. Von hier aus können Sie alle gewünschten Teile direkt bestellen. Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert ein bis vier Wochen. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

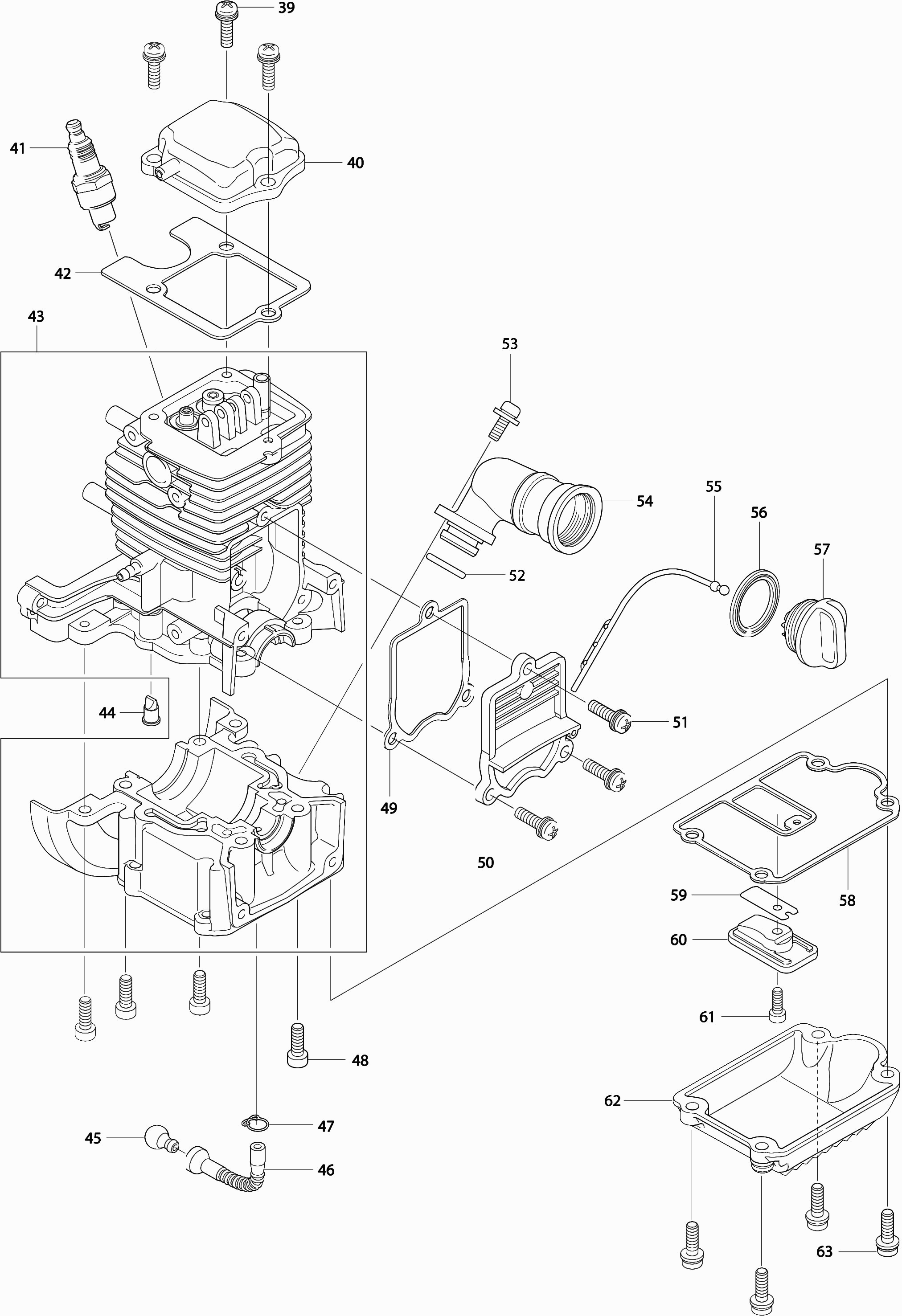

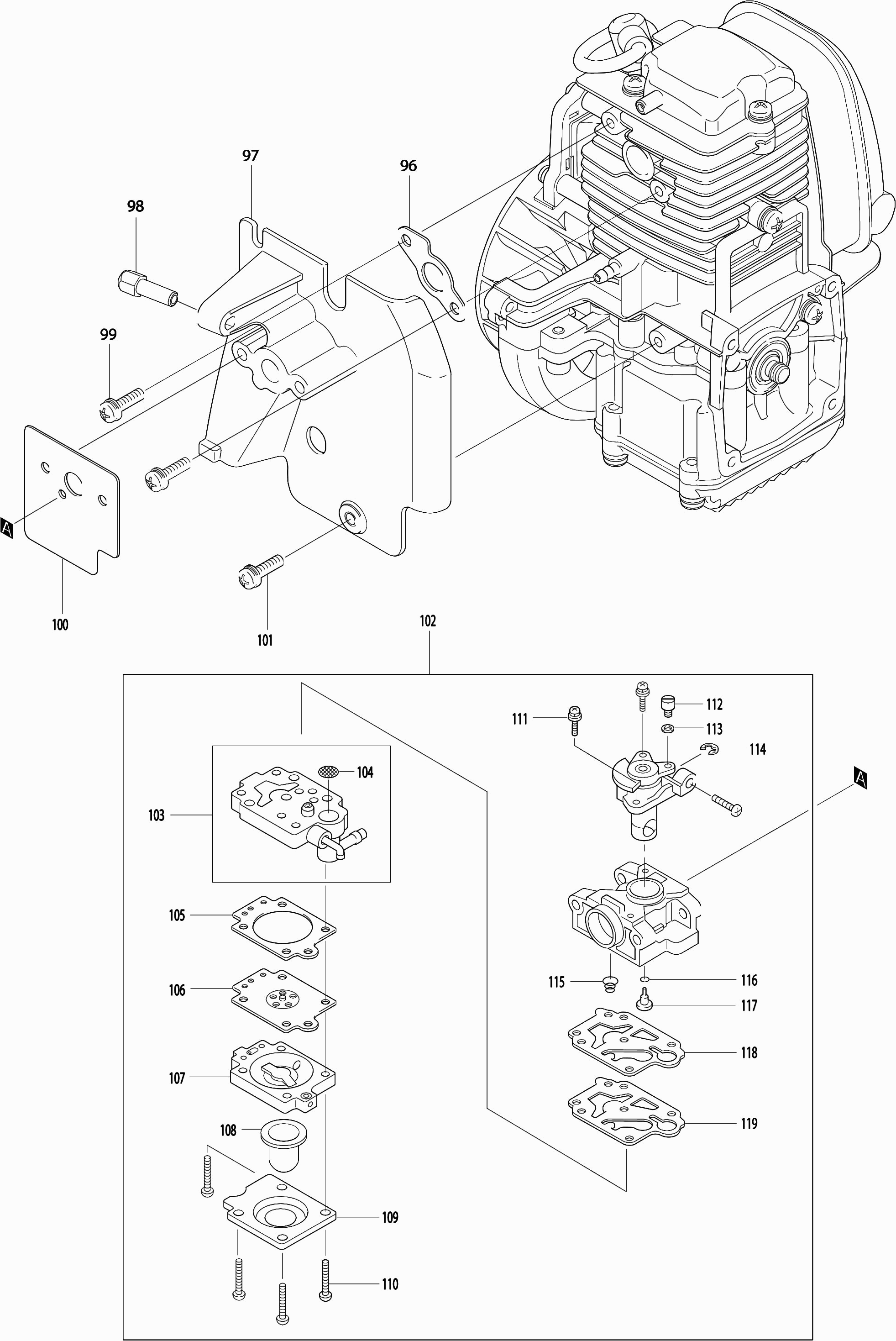

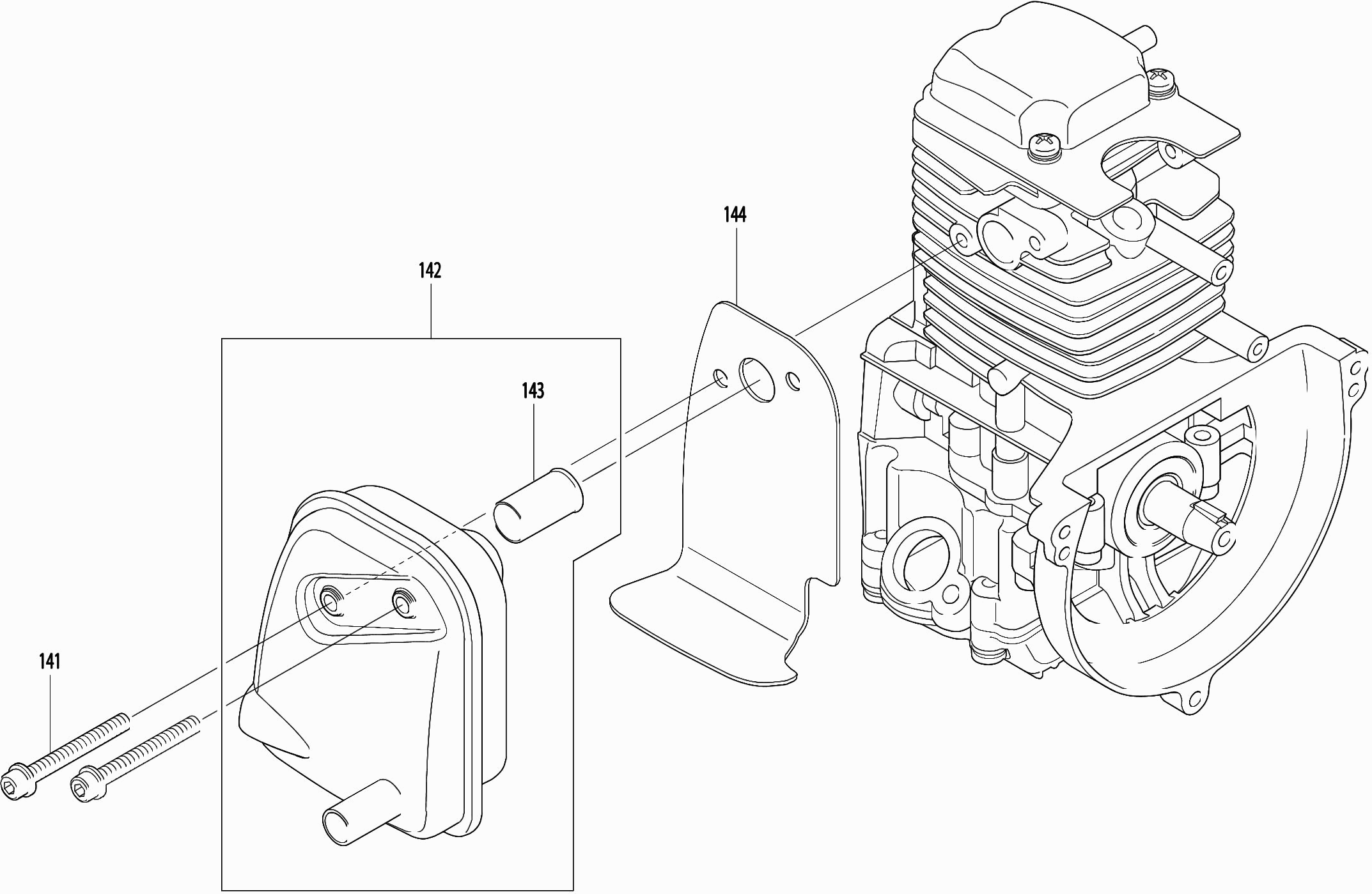

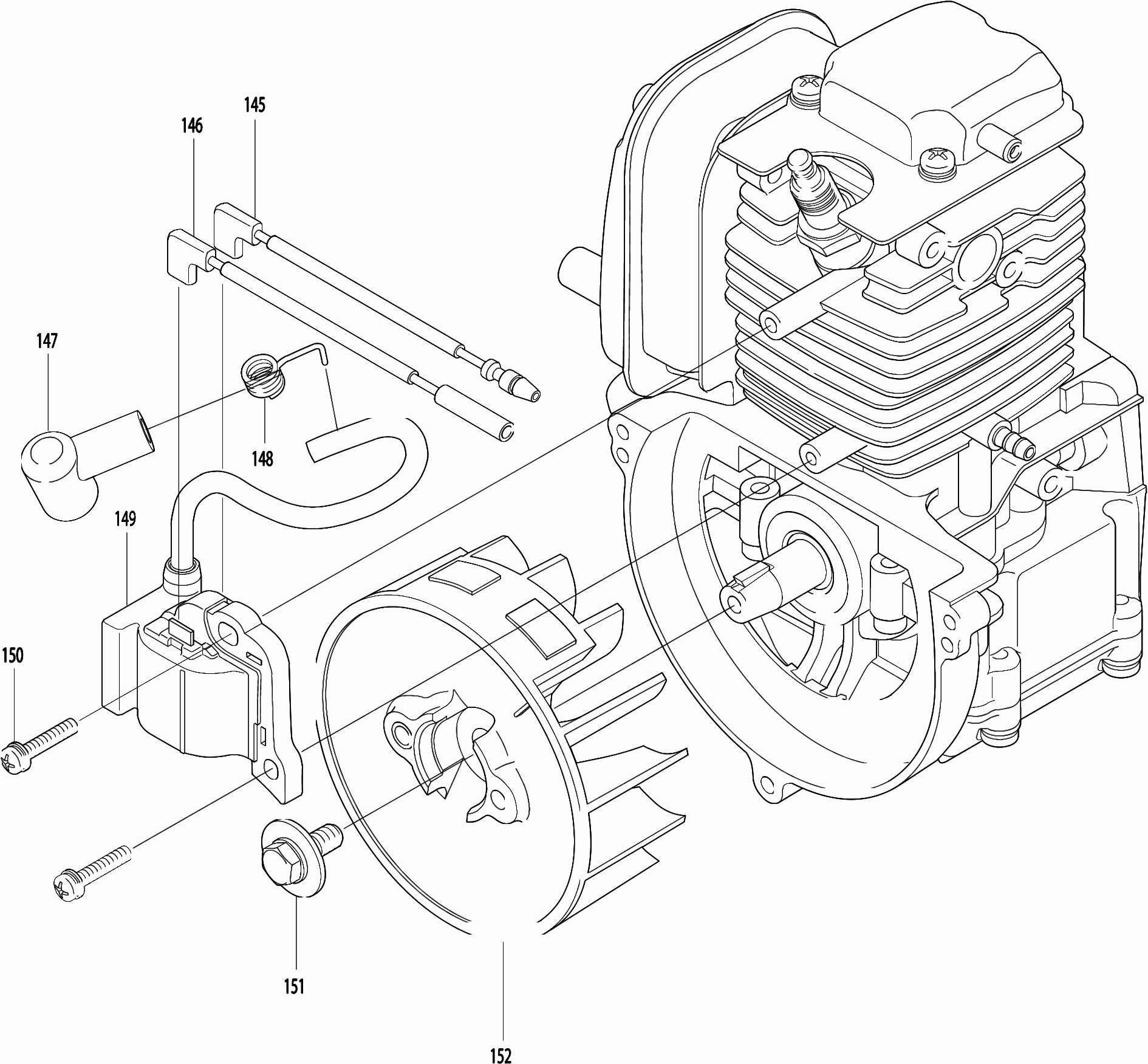

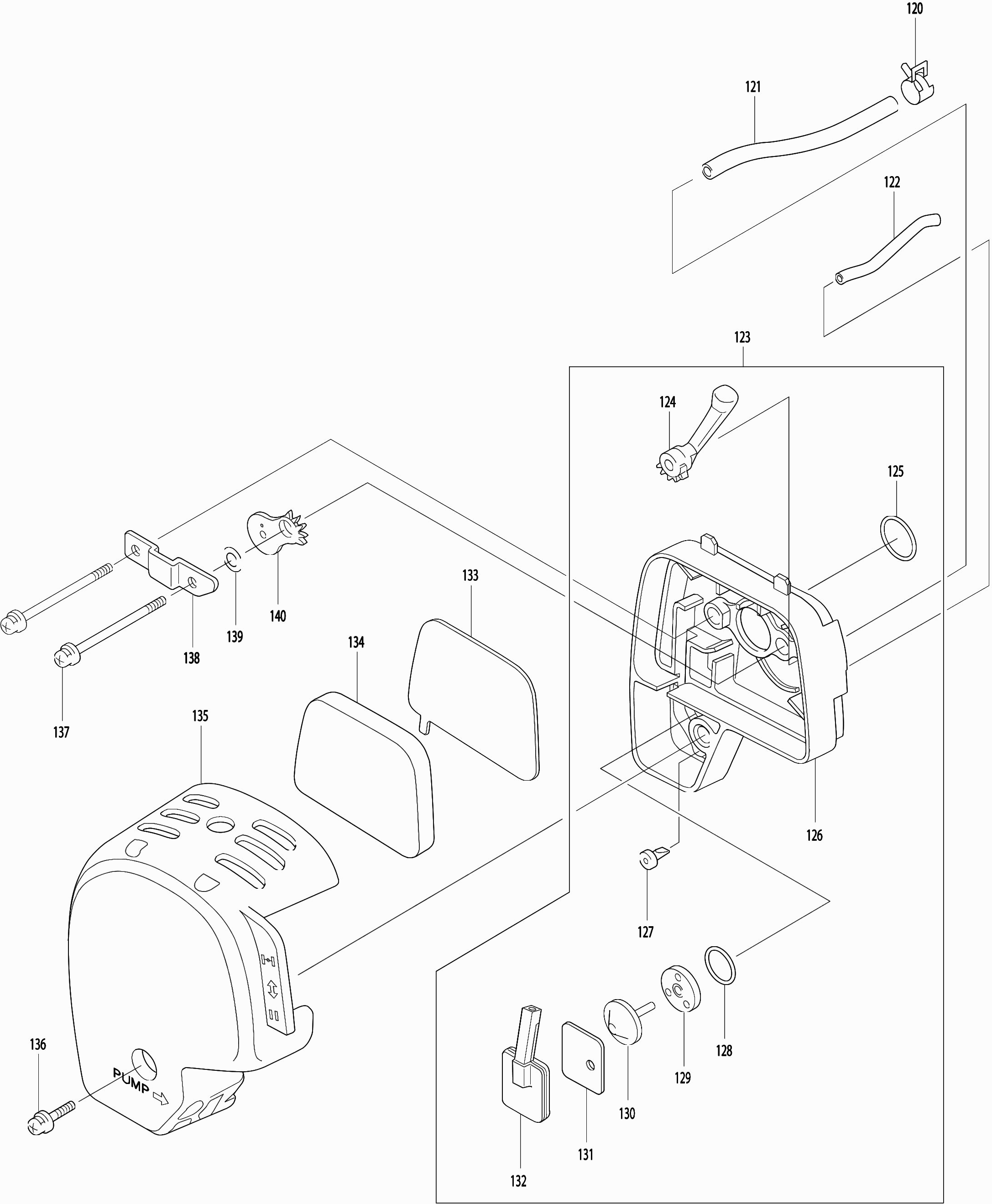

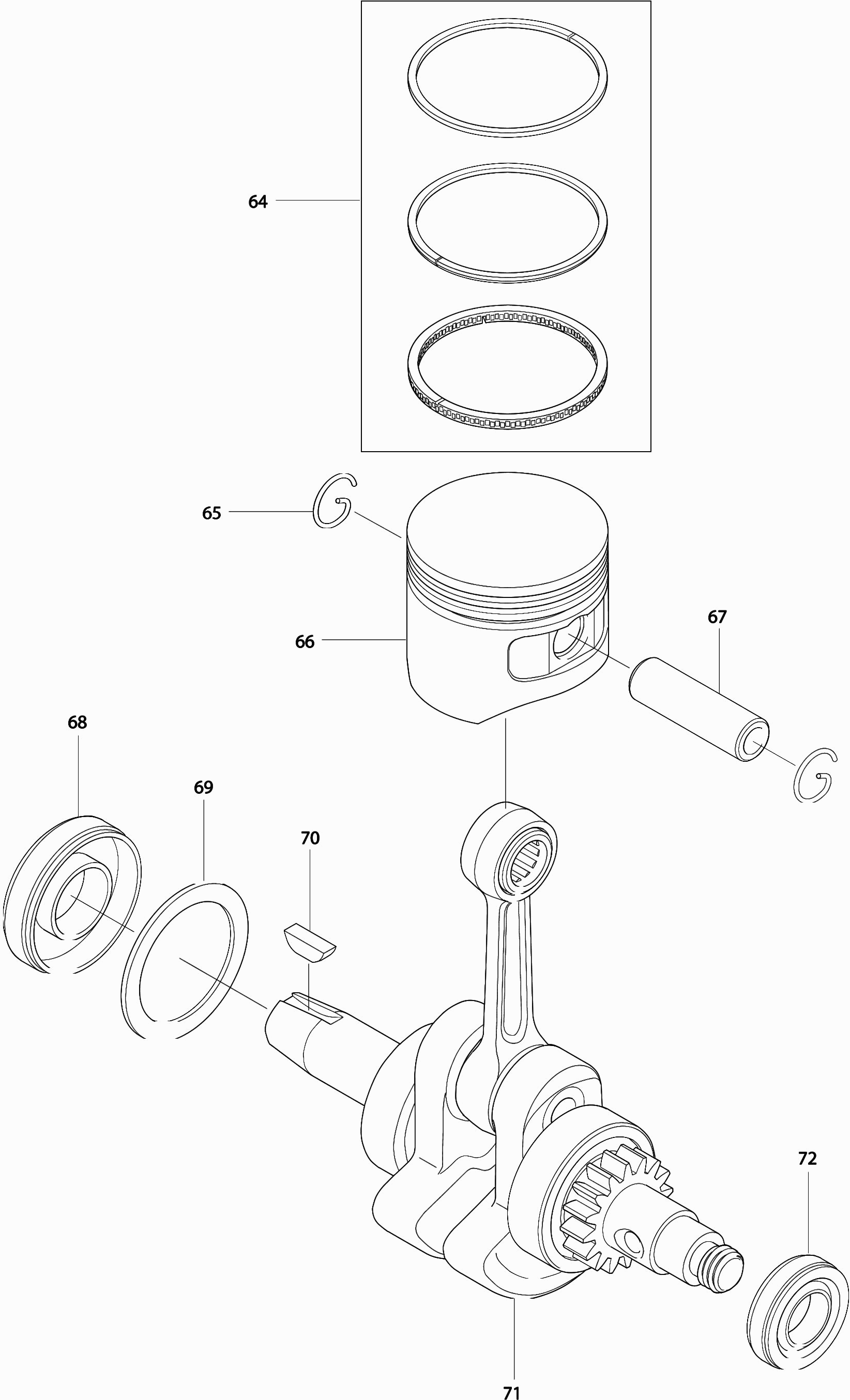

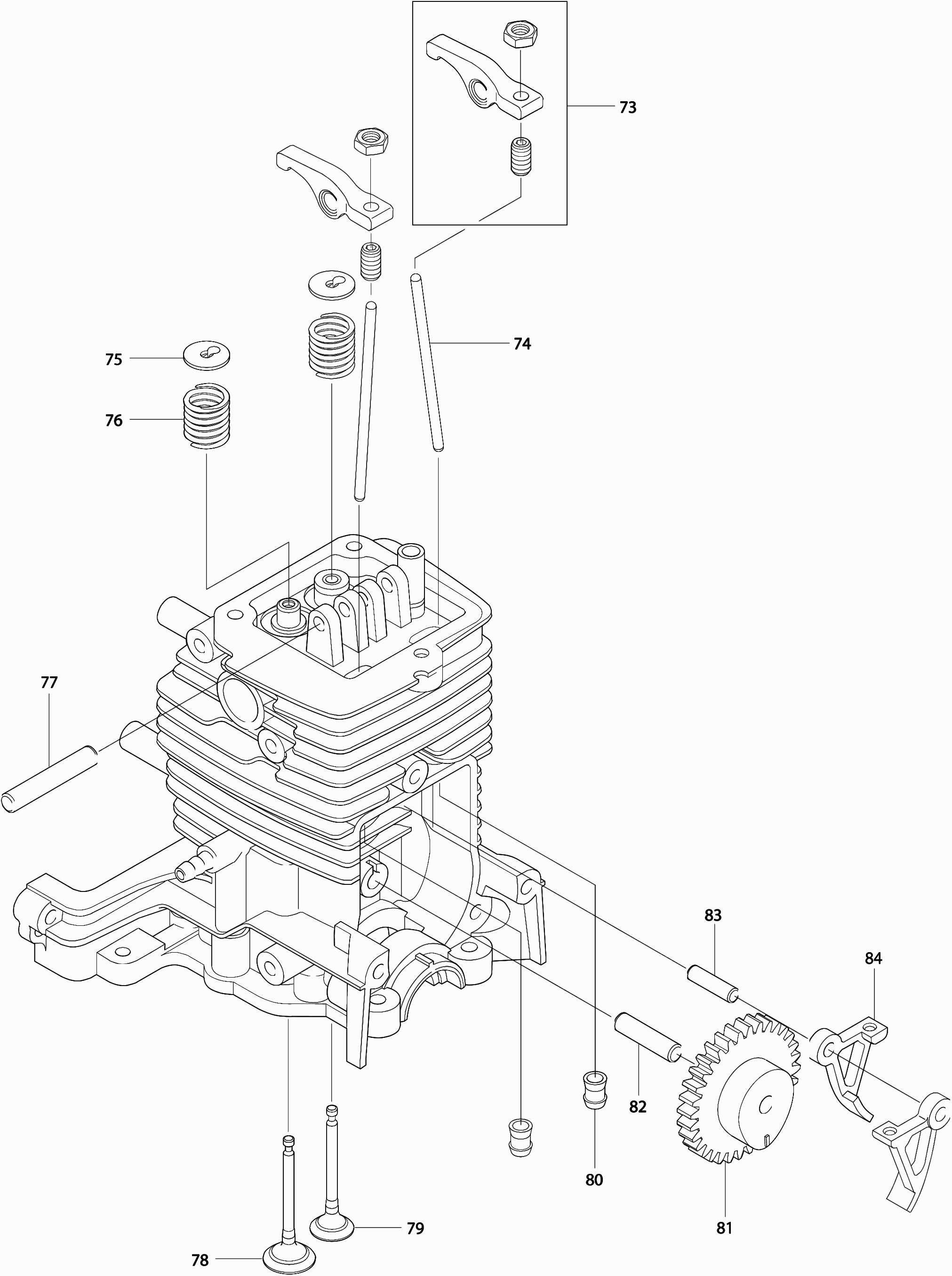

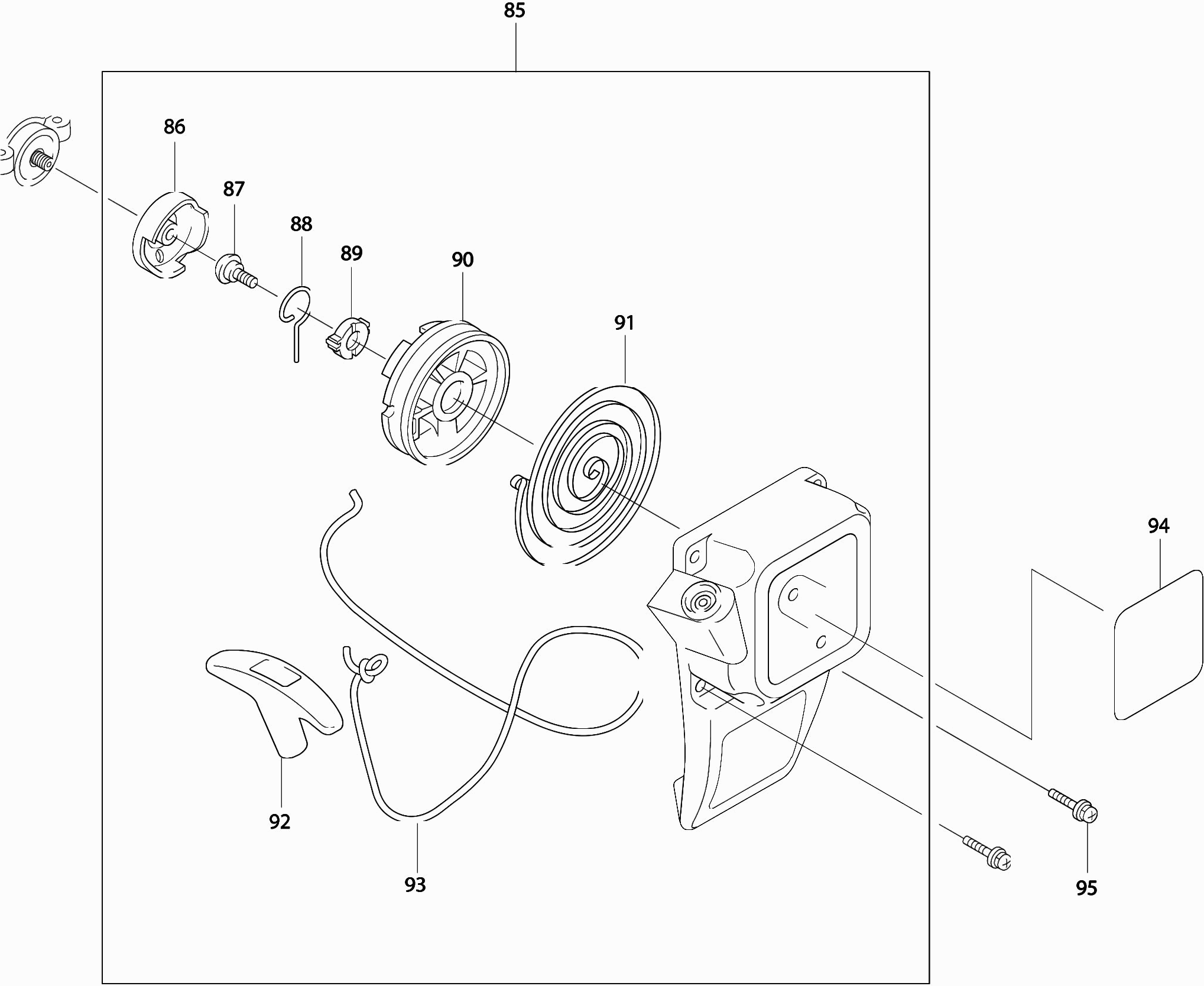

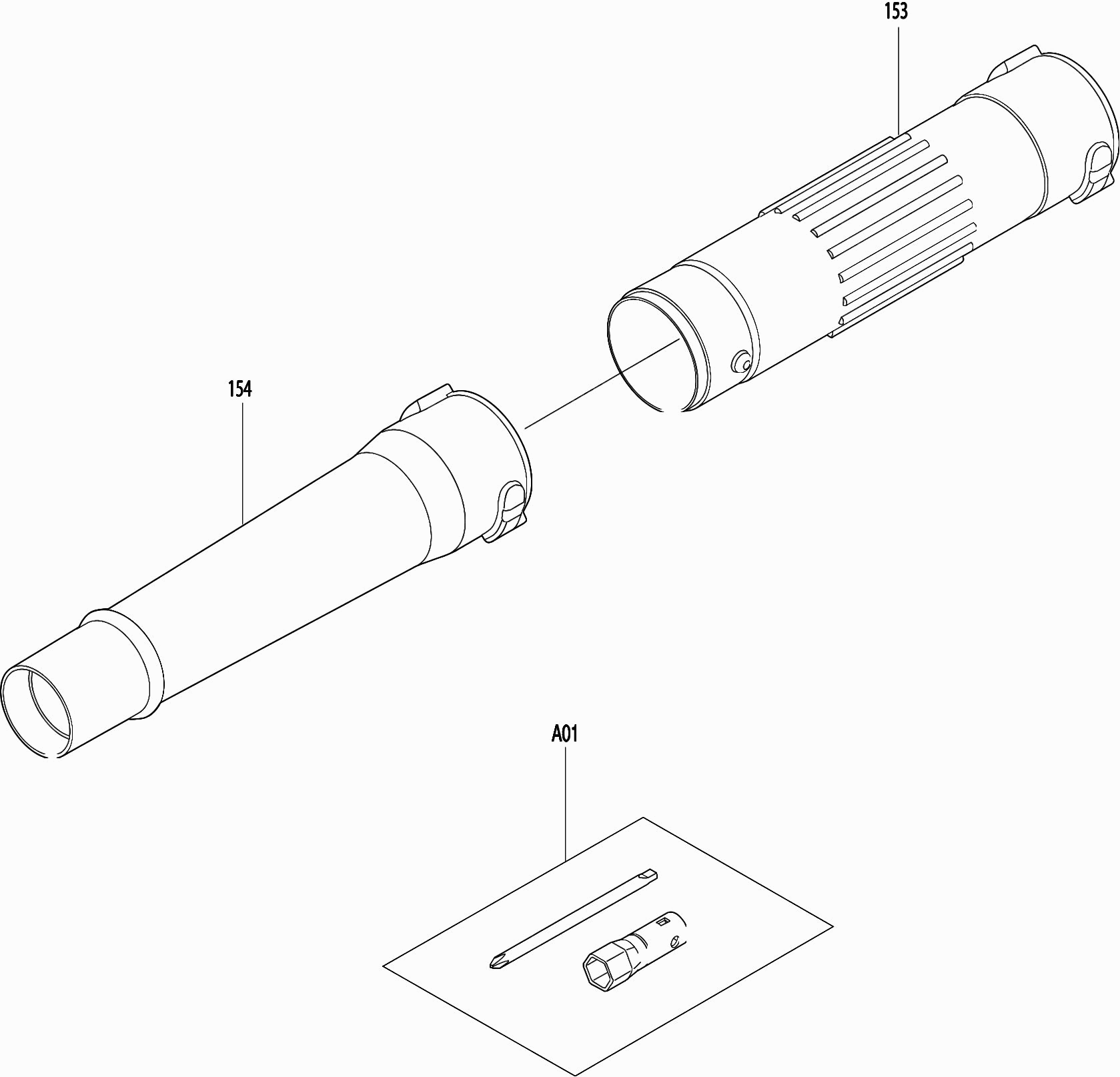

Zeichnungen der Makita BHX2510
Teileliste der Makita BHX2510
| Pos. | Beschreibung | Preis ohne MwSt | Preis inkl. MwSt | |
| Die angegebenen Preise enthalten die Mehrwertsteuer | ||||
| Label Gevaar Bhx2500 A | ||||
| 001-1 | 810451-7@141 | 2.80 | 3.33 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 002-1 | 808139-1@141 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 003-1 | 810450-9@141 | |||
| Greepdeksel | ||||
| 004-1 | 273665-3@141 | 5.46 | 6.50 | |
| Schalter | ||||
| 005-1 | 638640-0@141 | 8.52 | 10.14 | |
| Dempingsrubber | ||||
| 006-1 | 424182-8@141 | 1.21 | 1.44 | |
| Waaierhuis Re | ||||
| 007-2 | 455202-7@141 | 17.90 | 21.30 | |
| Controle kabel | ||||
| 008-1 | 168518-8@141 | 6.90 | 8.21 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 009-2 | 455203-5@141 | |||
| Luefter | ||||
| 011-1 | 240113-7@141 | 12.58 | 14.97 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 012-1 | 265584-7@141 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 013-2 | 123297-5@141 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 014-2 | 455882-9@141 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 015-3 | 234362-6@141 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 016-2 | 266951-9@141 | |||
| Schroef Pt 5x16mm | ||||
| 017-1 | 265878-0@141 | 0.83 | 0.99 | |
| O-ring 3 | ||||
| 018-2 | 213022-3@141 | 0.83 | 0.99 | |
| Ring | ||||
| 020-1 | 424180-2@141 | 1.01 | 1.20 | |
| Schroef 4x25 | ||||
| 021-1 | 911148-2@141 | 0.83 | 0.99 | |
| Schroef Pt 5x16mm | ||||
| 022-1 | 265878-0@141 | 0.83 | 0.99 | |
| Revet 5mm | ||||
| 023-1 | 267394-8@141 | 0.83 | 0.99 | |
| Veer 5mm | ||||
| 024-1 | 233536-6@141 | 2.16 | 2.57 | |
| As 4mm | ||||
| 025-1 | 268230-1@141 | 1.51 | 1.80 | |
| Schroef Pt 5x16mm | ||||
| 026-1 | 265878-0@141 | 0.83 | 0.99 | |
| Bougiekap | ||||
| 027-1 | 450964-2@141 | 1.72 | 2.05 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 028-1 | 424181-0@141 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 029-1 | 125472-9@141 | |||
| Schroef 4X16 A | ||||
| 030-2 | 911526-6@141 | 0.83 | 0.99 | |
| Waarschuwingslabel "fuel" | ||||
| 031-1 | 810455-9@141 | 2.93 | 3.49 | |
| Bezineleiding Bhx2500/01 A | ||||
| 032-1 | 158911-4@141 | 5.24 | 6.24 | |
| Slangklem | ||||
| 033-1 | 345920-4@141 | 0.83 | 0.99 | |
| Brandstoffilter | ||||
| 034-2 | 163447-0@141 | 3.20 | 3.81 | |
| Schroef Pt 5x16mm | ||||
| 035-1 | 265878-0@141 | 0.83 | 0.99 | |
| Revet 5mm | ||||
| 036-2 | 267394-8@141 | 0.83 | 0.99 | |
| Tankdop | ||||
| 037-1 | 450988-8@141 | 14.24 | 16.95 | |
| Motorgehäuse | ||||
| 038-1 | 452630-7@141 | 14.24 | 16.95 | |
| Met.Schroef Ph2 M5X16Mm Ck A | ||||
| 039-2 | 922223-9@141 | 0.83 | 0.99 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 040-1 | 140023-7@141 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 041-1 | 168401-9@141 | |||
| Kleppendekselpakking | ||||
| 042-1 | 162275-0@141 | 1.72 | 2.05 | |
| Cilinderblokset | ||||
| 043-2 | 125914-3@141 | 73.52 | 87.49 | |
| Controle klep | ||||
| 044-1 | 424201-0@141 | 1.72 | 2.05 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 045-1 | 325666-8@141 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 046-1 | 424202-8@141 | |||
| Slangklem | ||||
| 047-1 | 282020-8@141 | 0.83 | 0.99 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 048-1 | 922217-4@141 | |||
| Carterdekselpakking | ||||
| 049-1 | 162274-2@141 | 1.72 | 2.05 | |
| Gehäusedeckel | ||||
| 050-1 | 318443-5@141 | 4.26 | 5.07 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 051-2 | 922217-4@141 | |||
| O-ring | ||||
| 052-1 | 213591-4@141 | 2.08 | 2.48 | |
| Inbusbout M5x12mm Ck | ||||
| 053-2 | 922213-2@141 | 0.83 | 0.99 | |
| Oliepijp | ||||
| 054-1 | 140813-8@141 | 2.44 | 2.90 | |
| Oliepeilstok | ||||
| 055-1 | 452610-3@141 | 3.22 | 3.83 | |
| Dichtung | ||||
| 056-1 | 424343-0@141 | 0.83 | 0.99 | |
| Oliedop | ||||
| 057-1 | 452047-4@141 | 1.43 | 1.70 | |
| Carterpakking | ||||
| 058-1 | 162276-8@141 | 2.08 | 2.48 | |
| Toevoerklep | ||||
| 059-1 | 346083-9@141 | 1.43 | 1.70 | |
| Halteplatte | ||||
| 060-1 | 318440-1@141 | 1.72 | 2.05 | |
| Inbusbout M4x10 | ||||
| 061-1 | 922112-8@141 | 0.83 | 0.99 | |
| Carter Ebh253U A | ||||
| 062-1 | 318442-7@141 | 6.89 | 8.20 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 063-2 | 922217-4@141 | |||
| Onderdelenset | ||||
| 064-2 | 196595-0@141 | 21.70 | 25.82 | |
| Borgring tbv zuigerpen | ||||
| 065-1 | 233976-8@141 | 0.83 | 0.99 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 066-2 | 197453-3@141 | |||
| Kolbenbolzen | ||||
| 067-1 | 257781-9@141 | 2.80 | 3.33 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 068-2 | 213089-1@141 | |||
| Sluitring 23 | ||||
| 069-1 | 267400-9@141 | 1.43 | 1.70 | |
| Inlegspie 3 | ||||
| 070-1 | 254040-2@141 | 2.80 | 3.33 | |
| Kurbelwelle | ||||
| 071-3 | 135539-5@141 | 30.23 | 35.97 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 072-2 | 213769-9@141 | |||
| Kleppen arm | ||||
| 073-1 | 125554-7@141 | 4.58 | 5.45 | |
| Kleppenpen | ||||
| 074-1 | 256865-0@141 | 0.83 | 0.99 | |
| Klepborgring | ||||
| 075-1 | 325668-4@141 | 2.08 | 2.48 | |
| Drukveer 9 | ||||
| 076-1 | 234108-0@141 | 2.56 | 3.05 | |
| Pen 5mm | ||||
| 077-1 | 256200-2@141 | 0.83 | 0.99 | |
| Inlaatklep | ||||
| 078-2 | 326367-1@141 | 4.81 | 5.72 | |
| Uitlaatklep | ||||
| 079-2 | 326366-3@141 | 4.08 | 4.86 | |
| Afstandhouder Ebh253U A | ||||
| 080-1 | 424200-2@141 | 0.83 | 0.99 | |
| Tuimelaartandwiel | ||||
| 081-1 | 125552-1@141 | 23.75 | 28.26 | |
| Pen 5Mm Ebh253U A | ||||
| 082-1 | 268238-5@141 | 0.83 | 0.99 | |
| Pen 4Mm Ebh253U A | ||||
| 083-1 | 268239-3@141 | 0.83 | 0.99 | |
| Nokken tiller | ||||
| 084-1 | 313169-4@141 | 2.80 | 3.33 | |
| Startinrichting | ||||
| 085-1 | 125917-7@141 | 16.07 | 19.12 | |
| Startpulley | ||||
| 086-1 | 168483-1@141 | 2.16 | 2.57 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 087-1 | 266585-8@141 | |||
| Swing arm | ||||
| 088-1 | 325923-4@141 | 1.43 | 1.70 | |
| Binnenbus | ||||
| 089-1 | 451938-6@141 | 1.72 | 2.05 | |
| Startkoordtrommel | ||||
| 090-1 | 451937-8@141 | 4.58 | 5.45 | |
| starterveer | ||||
| 091-1 | 232258-5@141 | 5.88 | 7.00 | |
| Startergreep | ||||
| 092-1 | 424319-7@141 | 2.80 | 3.33 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 093-1 | 444019-3@141 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 094-3 | 809M04-5@141 | |||
| Schroef 4X16 A | ||||
| 095-2 | 911526-6@141 | 0.83 | 0.99 | |
| Isolatorpakking | ||||
| 096-2 | 413120-5@141 | 1.21 | 1.44 | |
| Spruitstuk | ||||
| 097-2 | 125916-9@141 | 8.52 | 10.14 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 098-1 | 325934-9@141 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 099-2 | 922228-9@141 | |||
| Pakking "carburateur" | ||||
| 100-1 | 413138-6@141 | 1.21 | 1.44 | |
| Inbusbout M5x12mm Ck | ||||
| 101-2 | 922213-2@141 | 0.83 | 0.99 | |
| Carburateur Bhx2500/01 A | ||||
| 102-2 | 168641-9@141 | 53.38 | 63.52 | |
| Pompdeksel | ||||
| 103-2 | 140808-1@141 | 16.84 | 20.04 | |
| Inlaatzeef | ||||
| 104-2 | WJ00014070@141 | 1.72 | 2.05 | |
| Membraampakking | ||||
| 105-1 | 442154-1@141 | 2.44 | 2.90 | |
| Membraam | ||||
| 106-2 | 168620-7@141 | 14.23 | 16.93 | |
| Luchtzuiverhuis Ebh253U A | ||||
| 107-1 | 140438-8@141 | 10.81 | 12.86 | |
| Opvoerpomp | ||||
| 108-1 | 424314-7@141 | 3.65 | 4.34 | |
| Pompdeksel Ebh253U A | ||||
| 109-1 | 346270-0@141 | 3.65 | 4.34 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 110-1 | 266582-4@141 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 111-2 | WJ00096364@141 | |||
| Zwenkelement | ||||
| 112-1 | 325922-6@141 | 4.26 | 5.07 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 113-1 | 413140-9@141 | |||
| Seegering E-3 A | ||||
| 114-1 | 257964-1@141 | 2.08 | 2.48 | |
| Drukveer 5-9mm | ||||
| 115-1 | 234183-6@141 | 2.93 | 3.49 | |
| O-ring 2 | ||||
| 116-1 | 213538-8@141 | 2.08 | 2.48 | |
| Sproeier Ebh253U P | ||||
| 117-2 | 326027-5@141 | 11.16 | 13.28 | |
| Membraampakking | ||||
| 118-1 | 442155-9@141 | 2.44 | 2.90 | |
| Pomp diafragma | ||||
| 119-2 | WJ00009599@141 | 4.08 | 4.86 | |
| Slangklem | ||||
| 120-1 | 345918-1@141 | 0.83 | 0.99 | |
| Ontluchtingspijp | ||||
| 121-1 | 422041-0@141 | 1.80 | 2.14 | |
| Benzineslang | ||||
| 122-1 | 422070-3@141 | 2.56 | 3.05 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 123-1 | 125468-0@141 | |||
| Nicht mehr lieferbar, kein Ersatz | ||||
| 124-1 | 451925-5@141 | |||
| O-ring 15 | ||||
| 125-1 | 213540-1@141 | 0.83 | 0.99 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 126-1 | 140814-6@141 | |||
| Overdrukventiel | ||||
| 127-1 | 424316-3@141 | 2.80 | 3.33 | |
| O-ring 14 | ||||
| 128-1 | 213539-6@141 | 0.83 | 0.99 | |
| Overdrukklepplaat | ||||
| 129-1 | 451924-7@141 | 0.83 | 0.99 | |
| Overdrukklep | ||||
| 130-1 | 424315-5@141 | 0.83 | 0.99 | |
| Scheidingspakking | ||||
| 131-1 | 168577-2@141 | 1.24 | 1.48 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 132-1 | 168576-4@141 | |||
| Filter Element | ||||
| 133-1 | 443140-5@141 | 2.80 | 3.33 | |
| Filter Element | ||||
| 134-1 | 443141-3@141 | 2.80 | 3.33 | |
| Filterabdeckung | ||||
| 135-1 | 450561-4@141 | 5.88 | 7.00 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 136-2 | 911218-7@141 | |||
| Met.schroef Ph2 M5x68mm Ck | ||||
| 137-1 | 265188-5@141 | 0.83 | 0.99 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 138-1 | 345919-9@141 | |||
| Pakkingring | ||||
| 139-1 | 423376-2@141 | 0.83 | 0.99 | |
| Chokeplaat | ||||
| 140-1 | 450560-6@141 | 0.83 | 0.99 | |
| Inbusbout M5x40mm Ck | ||||
| 141-1 | 266440-4@141 | 1.06 | 1.26 | |
| Uitlaat Bhx2500 A | ||||
| 142-1 | 168643-5@141 | 8.56 | 10.19 | |
| Vonkenvanger Ebh253U A | ||||
| 143-1 | 324980-9@141 | 6.29 | 7.49 | |
| Uitlaatpakking | ||||
| 144-1 | 168593-4@141 | 3.37 | 4.01 | |
| Kabel 1 Bhx2500 A | ||||
| 145-2 | 632F44-4@141 | 0.83 | 0.99 | |
| Kabel 2 Bhx2500 A | ||||
| 146-2 | 632F45-2@141 | 1.01 | 1.20 | |
| Bougiedop Ebh253U A | ||||
| 147-1 | 424105-6@141 | 2.80 | 3.33 | |
| Bougieveer Ebh253U A | ||||
| 148-1 | 324891-8@141 | 1.21 | 1.44 | |
| Ontsteking | ||||
| 149-2 | 168816-0@141 | 12.58 | 14.97 | |
| Inbusbout M4x20 Ck | ||||
| 150-2 | 922138-0@141 | 0.83 | 0.99 | |
| Bout M6x16mm/revet EM4250 A | ||||
| 151-1 | 265577-4@141 | 0.83 | 0.99 | |
| Vliegwiel Bhx2500/01 A | ||||
| 152-2 | 319205-4@141 | 14.24 | 16.95 | |
