Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Makita BLM430'. Von hier aus können Sie alle gewünschten Teile direkt bestellen. Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert ein bis vier Wochen. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

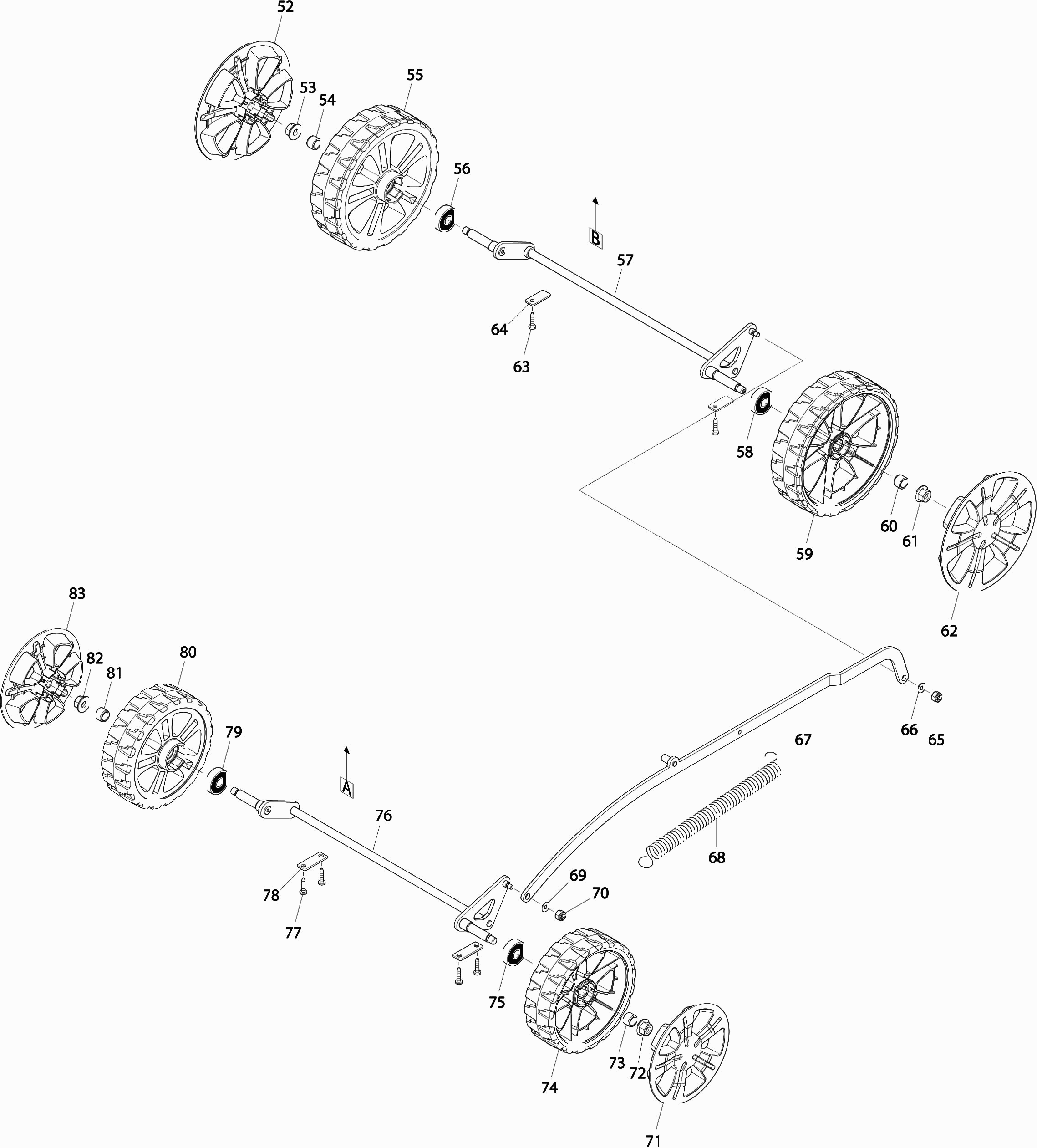

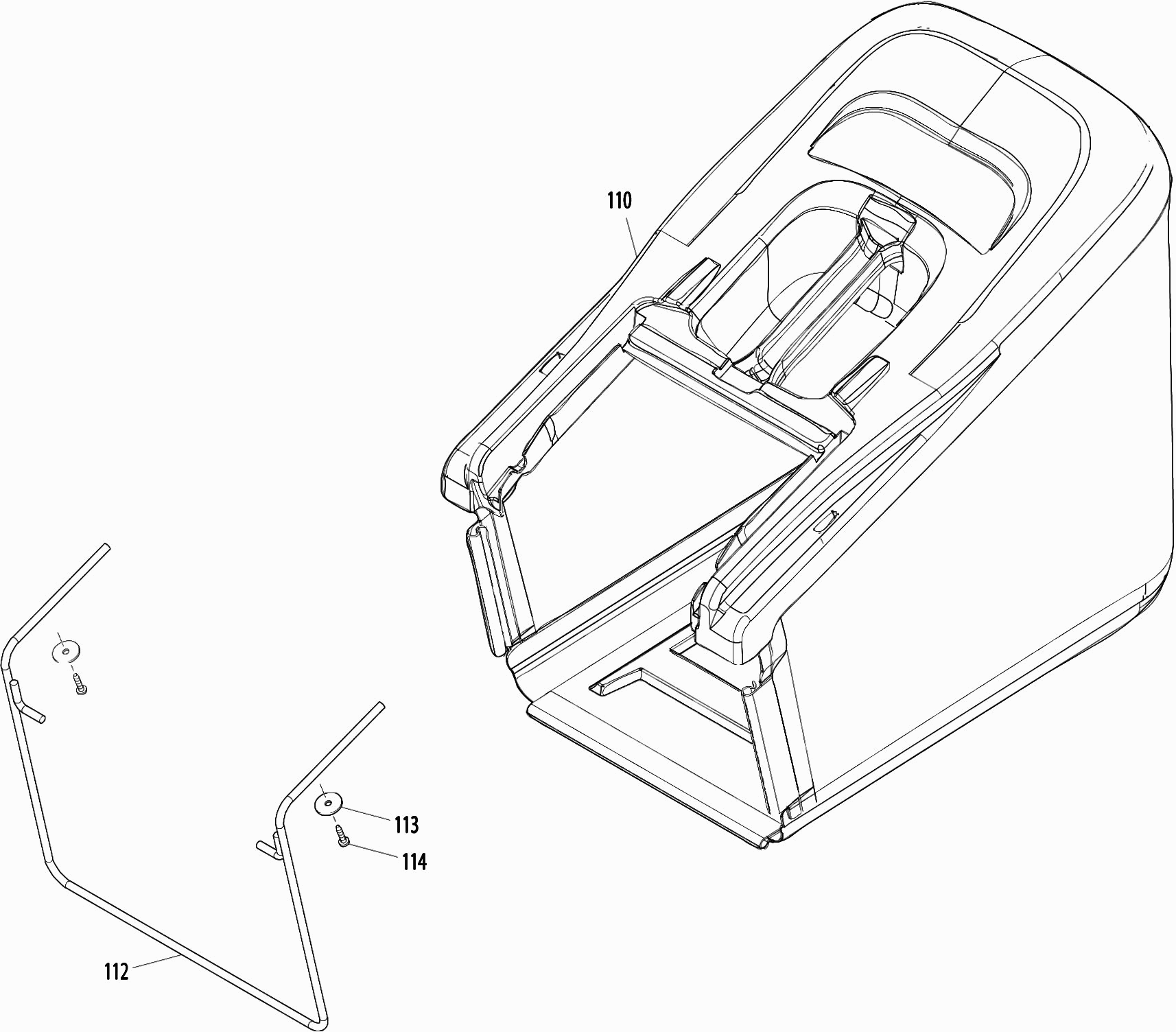

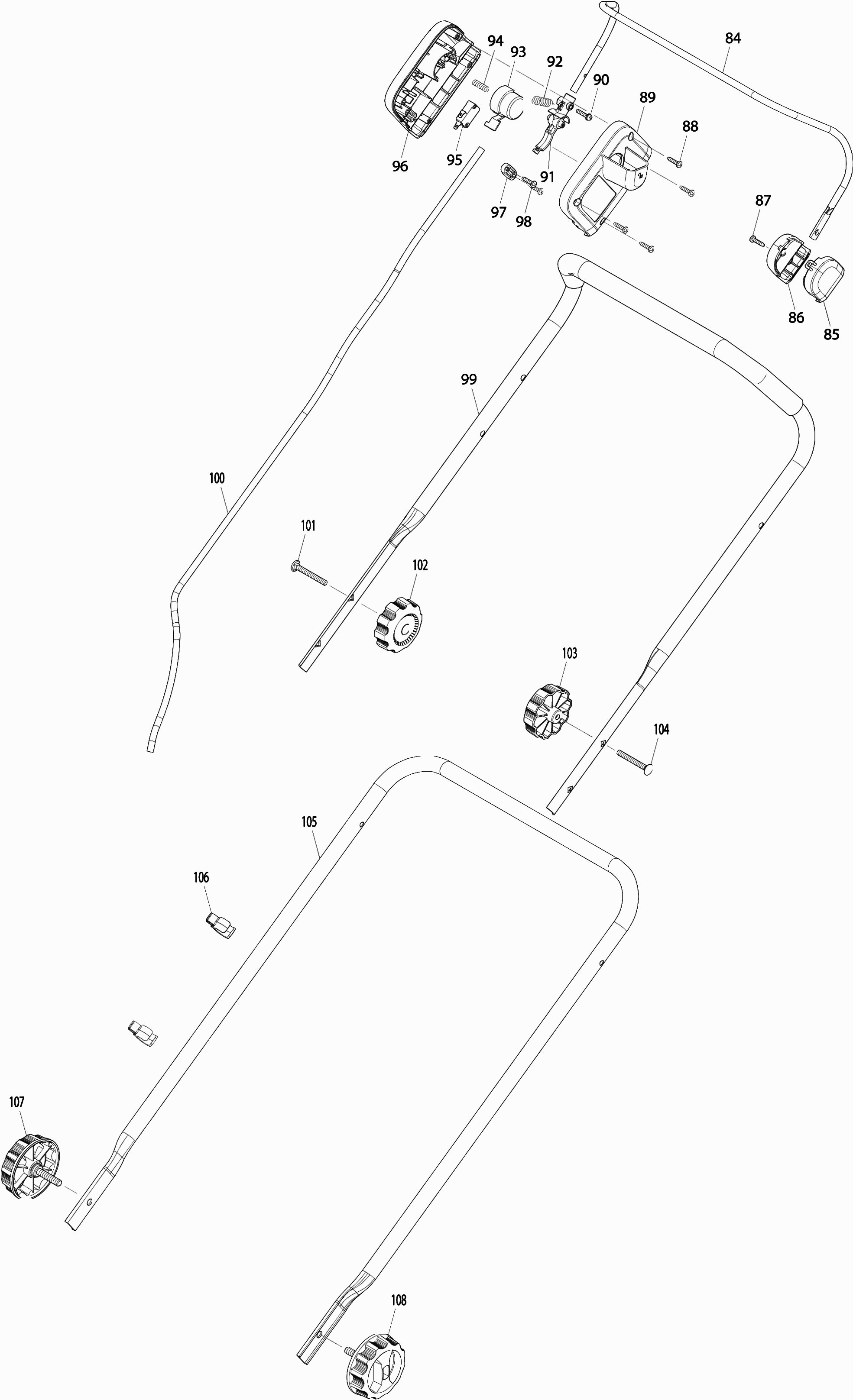

Zeichnungen der Makita BLM430
Teileliste der Makita BLM430
| Pos. | Beschreibung | Preis ohne MwSt | Preis inkl. MwSt | |
| Die angegebenen Preise enthalten die Mehrwertsteuer | ||||
| Griff | ||||
| 001 | 273675-0 | 3.65 | 4.34 | |
| Selbstschneidende Schraube Pf 5x25 | ||||
| 002 | 266459-3 | 0.83 | 0.99 | |
| Entsperrtaste | ||||
| 003 | 453250-0 | 1.43 | 1.70 | |
| Entsperrknopfbasis | ||||
| 004 | 453251-8 | 1.21 | 1.44 | |
| Druckfeder 4 | ||||
| 005 | 233173-6 | 0.83 | 0.99 | |
| Grasfangdeckel | ||||
| 006 | 141300-0 | 8.84 | 10.52 | |
| Warnschild | ||||
| 007 | 890375-3 | 2.80 | 3.33 | |
| Sprengring E-5 | ||||
| 007A | 961018-5 | 0.83 | 0.99 | |
| Stab 6 | ||||
| 008 | 256871-5 | 1.72 | 2.05 | |
| Drehfeder 6mm | ||||
| 009 | 233597-6 | 0.83 | 0.99 | |
| Sprengring E-5 | ||||
| 010 | 961018-5 | 0.83 | 0.99 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 011 | 266326-2 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 012 | 266326-2 | |||
| Obere Kappe | ||||
| 013 | 453235-6 | 22.75 | 27.07 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 014 | 896597-3 | |||
| Batterieabdeckung | ||||
| 015 | 141305-0 | 11.16 | 13.28 | |
| "Warnung"-Aufkleber | ||||
| 015A | 890380-0 | 2.80 | 3.33 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 016 | 266326-2 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 017 | 187254-7 | |||
| Anschlusseinheit | ||||
| 018 | 643849-1 | 4.08 | 4.86 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 019 | 187254-7 | |||
| Label "makita" Blm430 | ||||
| 020 | 890383-4 | 2.80 | 3.33 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 021 | 453258-4 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 022 | 266326-2 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 023 | 266774-5 | |||
| Motor 36,0v | ||||
| 024 | 629933-6 | 121.98 | 145.16 | |
| Geschwindigkeitsregelkreis | ||||
| 025 | 620084-8 | 107.17 | 127.53 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 026 | 266326-2 | |||
| Klemmenhalterung | ||||
| 027 | 687053-2 | 0.83 | 0.99 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 028 | 643890-4 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 029 | 266326-2 | |||
| Kabelbaum | ||||
| 030 | 638946-6 | 3.22 | 3.83 | |
| Leitungsfilter | ||||
| 031 | 688165-4 | 0.83 | 0.99 | |
| Leitungsfilter | ||||
| 032 | 688165-4 | 0.83 | 0.99 | |
| Leitungsfilter | ||||
| 033 | 688165-4 | 0.83 | 0.99 | |
| Obere Kappe | ||||
| 034 | 453234-8 | 43.02 | 51.19 | |
| Unterkappe | ||||
| 035 | 453239-8 | 4.08 | 4.86 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 036 | 266326-2 | |||
| Innenflansch 40 | ||||
| 037 | 224444-2 | 2.80 | 3.33 | |
| Maaimes 43cm | ||||
| 038 | 191D43-8 | 9.66 | 11.50 | |
| Außenflansch 40 | ||||
| 039 | 224445-0 | 3.22 | 3.83 | |
| Innensechskantschraube M10X25mm Am/Blm | ||||
| 040 | 266731-3 | 0.83 | 0.99 | |
| Innensechskantschraube M6X30Mm Am/Blm | ||||
| 041 | 921352-5 | 0.83 | 0.99 | |
| Hülse 6 Am/Blm | ||||
| 042 | 257670-8 | 0.83 | 0.99 | |
| Justierplatte | ||||
| 043 | 453255-0 | 5.22 | 6.21 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 044 | 266326-2 | |||
| Sechskantmutter M6 | ||||
| 045 | 931302-2 | 0.83 | 0.99 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 046 | 266326-2 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 047 | 267102-7 | |||
| Druckfeder 9 | ||||
| 048 | 231297-2 | 0.83 | 0.99 | |
| Sicherungsscheibe 5 | ||||
| 049 | 253808-3 | 1.01 | 1.20 | |
| Einstellhebel | ||||
| 050 | 453252-6 | 3.22 | 3.83 | |
| Abdeckhaube Blm430 | ||||
| 051 | 453253-4 | 1.72 | 2.05 | |
| Radkappe "hinten" | ||||
| 052 | 453241-1 | 8.46 | 10.07 | |
| Selbstsichernde Mutter M8 Dcs230T A | ||||
| 053 | 252145-2 | 0.83 | 0.99 | |
| Gleitlager 10 | ||||
| 054 | 214067-4 | 1.21 | 1.44 | |
| Hinterrad Blm/Am | ||||
| 055 | 453243-7 | 10.84 | 12.90 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 056 | 210070-3 | |||
| Hinterachse Blm/Am A | ||||
| 057 | 162C97-6 | 16.56 | 19.71 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 058 | 210070-3 | |||
| Hinterrad Blm/Am | ||||
| 059 | 453243-7 | 10.84 | 12.90 | |
| Gleitlager 10 | ||||
| 060 | 214067-4 | 1.21 | 1.44 | |
| Selbstsichernde Mutter M8 Dcs230T A | ||||
| 061 | 252145-2 | 0.83 | 0.99 | |
| Radkappe "hinten" | ||||
| 062 | 453241-1 | 8.46 | 10.07 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 063 | 266326-2 | |||
| Montageplatte Blm/Am | ||||
| 064 | 346545-7 | 1.30 | 1.55 | |
| Sechskant-Sicherungsmutter 5x8 | ||||
| 065 | 252103-8 | 0.83 | 0.99 | |
| Unterlegscheibe 5mm DSP601 A | ||||
| 066 | 253414-4 | 0.83 | 0.99 | |
| Koppelstange | ||||
| 067 | 346543-1 | 14.23 | 16.93 | |
| Zugfeder 16mm | ||||
| 068 | 231875-8 | 1.70 | 2.02 | |
| Unterlegscheibe 5mm DSP601 A | ||||
| 069 | 253414-4 | 0.83 | 0.99 | |
| Sechskant-Sicherungsmutter 5x8 | ||||
| 070 | 252103-8 | 0.83 | 0.99 | |
| Vorderrad DLM382 | ||||
| 071 | 459100-7 | 12.55 | 14.93 | |
| Selbstsichernde Mutter M8 Dcs230T A | ||||
| 072 | 252145-2 | 0.83 | 0.99 | |
| Gleitlager 10 | ||||
| 073 | 214067-4 | 1.21 | 1.44 | |
| Vorderrad | ||||
| 074 | 453242-9 | 9.52 | 11.33 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 075 | 210070-3 | |||
| Nicht mehr lieferbar, kein Ersatz | ||||
| 076 | 162C68-3 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 077 | 266326-2 | |||
| Achssperrplatte | ||||
| 078 | 341462-6 | 1.43 | 1.70 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 079 | 210070-3 | |||
| Vorderrad | ||||
| 080 | 453242-9 | 9.52 | 11.33 | |
| Gleitlager 10 | ||||
| 081 | 214067-4 | 1.21 | 1.44 | |
| Selbstsichernde Mutter M8 Dcs230T A | ||||
| 082 | 252145-2 | 0.83 | 0.99 | |
| Vorderrad DLM382 | ||||
| 083 | 459100-7 | 12.55 | 14.93 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 084 | 331975-5 | |||
| Schalthebelgehäuse | ||||
| 085 | 453246-1 | 1.72 | 2.05 | |
| Schalthebelgehäusedeckel | ||||
| 086 | 453247-9 | 1.70 | 2.02 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 087 | 266326-2 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 088 | 266326-2 | |||
| Schaltergehäuse | ||||
| 089 | 141298-1 | 4.09 | 4.87 | |
| Warnschild | ||||
| 090 | 890374-5 | 0.83 | 0.99 | |
| Schraube 4x20 | ||||
| 090A | 911138-5 | 0.83 | 0.99 | |
| Hebel | ||||
| 091 | 453248-7 | 1.43 | 1.70 | |
| Zugfeder 9mm | ||||
| 092 | 231876-6 | 0.83 | 0.99 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 093 | 453249-5 | |||
| Druckfeder 6mm | ||||
| 094 | 233068-3 | 0.83 | 0.99 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 095 | 632J09-0 | |||
| Schaltergehäuse | ||||
| 096 | 453244-5 | 4.09 | 4.87 | |
| Klemmenhalterung | ||||
| 097 | 687053-2 | 0.83 | 0.99 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 098 | 266326-2 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 099 | 141299-9 | |||
| Kabellage | ||||
| 100 | 664780-8 | 4.09 | 4.87 | |
| Mutternschraube M6x50mm | ||||
| 101 | 265A14-4 | 0.83 | 0.99 | |
| Sternknopf M6 | ||||
| 102 | 264070-5 | 1.72 | 2.05 | |
| Sternknopf M6 | ||||
| 103 | 264070-5 | 1.72 | 2.05 | |
| Mutternschraube M6x50mm | ||||
| 104 | 265A14-4 | 0.83 | 0.99 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 105 | 331973-9 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 106 | 453385-7 | |||
| Sternknopf M8X35mm Am/Blm | ||||
| 107 | 266729-0 | 1.72 | 2.05 | |
| Sternknopf M8X35mm Am/Blm | ||||
| 108 | 266729-0 | 1.72 | 2.05 | |
| Grassammeltasche Blm430 A | ||||
| 110 | 127276-5 | 65.59 | 78.05 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 111 | 266326-2 | |||
| Grasfangtaschenhalterung DLM431 | ||||
| 112 | 327179-5 | 12.58 | 14.97 | |
| Sicherungsscheibe 5 | ||||
| 113 | 267438-4 | 0.83 | 0.99 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 114 | 266326-2 | |||
