Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Makita BO4901'. Von hier aus können Sie alle gewünschten Teile direkt bestellen. Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert ein bis vier Wochen. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

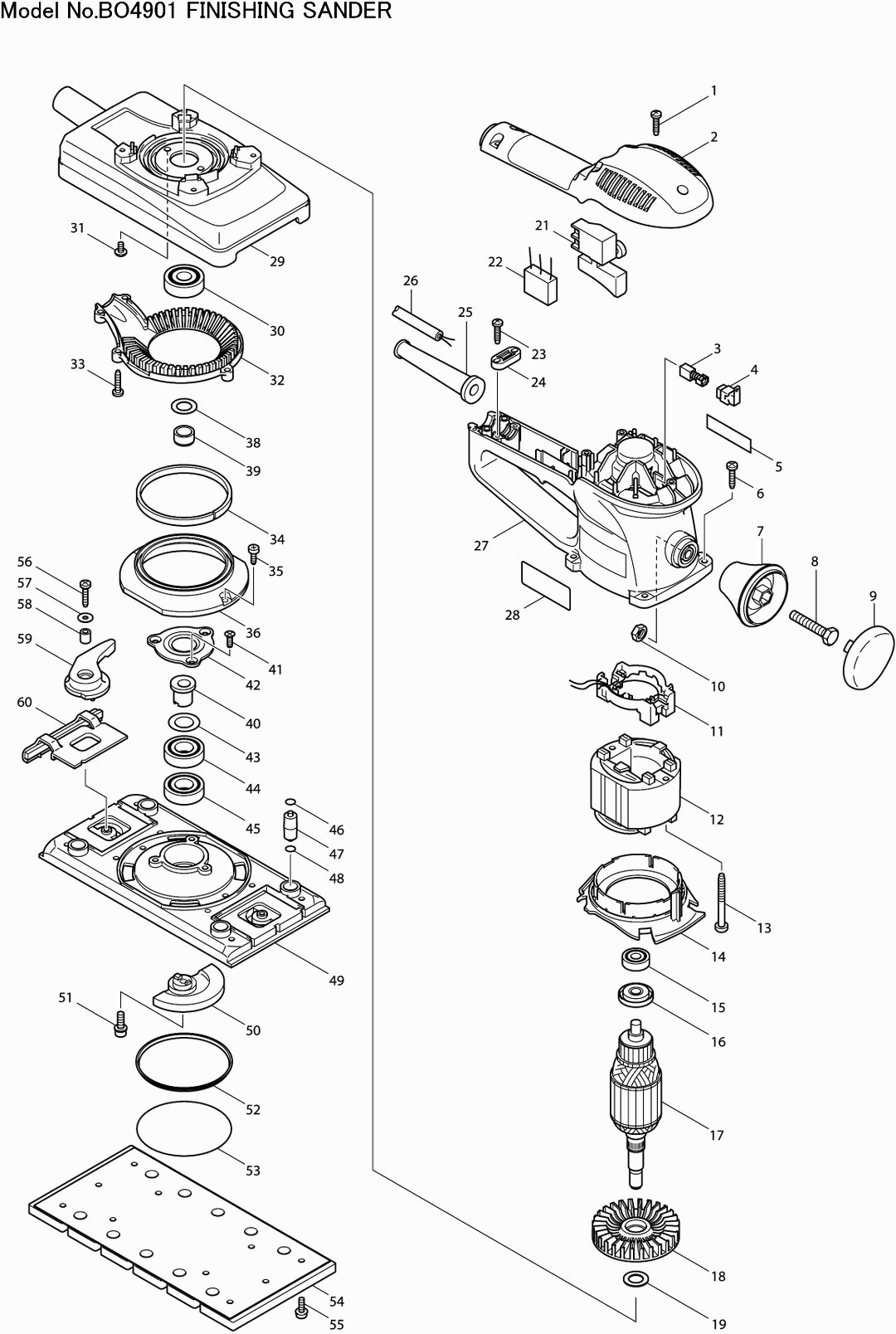

Zeichnungen der Makita BO4901
Teileliste der Makita BO4901
Pos. | Beschreibung | Preis ohne MwSt | Preis inkl. MwSt | |
Die angegebenen Preise enthalten die Mehrwertsteuer | ||||
Gewindebohrer 4x18 | ||||
001 | 265A48-7 | 0.83 | 0.99 | |
Abdeckkappe BO4901 | ||||
002 | 417779-0 | 6.38 | 7.59 | |
Bürstensatz CB-419 | ||||
003 | 195015-1 | 4.45 | 5.30 | |
Kohlekasten Zsb | ||||
004 | 643923-5 | 1.18 | 1.40 | |
Etikett Makita | ||||
005 | 819063-3 | 2.71 | 3.22 | |
Gewindeschneidende Schraube 4x20 | ||||
006 | 266042-6 | 0.83 | 0.99 | |
Knopf | ||||
007 | 417774-0 | 2.48 | 2.95 | |
Sechskantschraube M8X45 * | ||||
008 | 921467-8 | 0.83 | 0.99 | |
Knopfabdeckung | ||||
009 | 417775-8 | 2.10 | 2.50 | |
Sechskantmutter M8 | ||||
010 | 931403-6 | 0.83 | 0.99 | |
Feld | ||||
011 | 632R03-0 | 8.21 | 9.77 | |
Feld | ||||
012 | 634464-2 | 22.09 | 26.29 | |
Schraube 5x50mm | ||||
013 | 266046-8 | 3.12 | 3.71 | |
Zwischenplatte | ||||
014 | 417777-4 | 2.02 | 2.40 | |
Kugellager 608ddw | ||||
015 | 210005-4 | 4.45 | 5.30 | |
Isolierring | ||||
016 | 681644-1 | 0.83 | 0.99 | |
Anker Bo4900V | ||||
017 | 513504-8 | 62.04 | 73.83 | |
Lüfter 70 | ||||
018 | 240043-2 | 5.06 | 6.02 | |
Unterlegscheibe 12 | ||||
019 | 253744-3 | 0.83 | 0.99 | |
Schalter | ||||
021 | 651286-5 | 5.71 | 6.79 | |
Kondensator | ||||
022 | 645253-0 | 4.45 | 5.30 | |
Gewindebohrer 4x18 | ||||
023 | 265A48-7 | 0.83 | 0.99 | |
Klemmenhalterung | ||||
024 | 687053-2 | 0.83 | 0.99 | |
Kabeltülle 8-85 | ||||
025 | 682502-4 | 1.67 | 1.99 | |
Keine Informationen verfügbar, nicht bestellbar | ||||
026 | 666855-9 | |||
Motorgehäuse | ||||
027 | 183419-9 | 18.20 | 21.66 | |
Namensschild BO4901 | ||||
028 | 853507-3 | 2.71 | 3.22 | |
Rahmen | ||||
029 | 317538-1 | 33.35 | 39.69 | |
Kugellager 6201dw1 | ||||
030 | 211129-9 | 7.22 | 8.59 | |
Schraube 4x8 | ||||
031 | 251291-8 | 0.83 | 0.99 | |
Lüfterabdeckung BO4901 | ||||
032 | 417782-1 | 3.54 | 4.21 | |
Gewindeschneidende Schraube 4x20 | ||||
033 | 266042-6 | 0.83 | 0.99 | |
Filzring 6x225x3 | ||||
034 | 443108-1 | 2.02 | 2.40 | |
Gewindeschraube M4x12mm Ck | ||||
035 | 266026-4 | 0.83 | 0.99 | |
Staubführung | ||||
036 | 417772-4 | 2.71 | 3.22 | |
Unterlegscheibe 12 | ||||
038 | 267212-0 | 0.83 | 0.99 | |
Gleitlager 12 * | ||||
039 | 214109-4 | 1.18 | 1.40 | |
Lagerschale Bo4900V | ||||
040 | 313104-2 | 0.98 | 1.17 | |
Selbstschneidende Schraube M4x12mm Vk | ||||
041 | 266058-1 | 0.83 | 0.99 | |
Lagersicherungsring 24 | ||||
042 | 162171-2 | 6.41 | 7.63 | |
Dünner Ring 15 | ||||
043 | 253315-6 | 0.83 | 0.99 | |
Kugellager 6002llb | ||||
044 | 211201-7 | 7.22 | 8.59 | |
Kugellager 6002llb | ||||
045 | 211201-7 | 7.22 | 8.59 | |
O-Ring 4 Bo3700 | ||||
046 | 213047-7 | 0.83 | 0.99 | |
Fußstütze | ||||
047 | 317535-7 | 0.98 | 1.17 | |
O-Ring 4 Bo3700 | ||||
048 | 213047-7 | 0.83 | 0.99 | |
Fußpolster | ||||
049 | 317537-3 | 26.55 | 31.59 | |
Ausgleichsgewicht | ||||
050 | 317536-5 | 5.71 | 6.79 | |
Bolzen 5X16 | ||||
051 | 266071-9 | 1.02 | 1.21 | |
Untere Scheibe | ||||
052 | 345211-3 | 2.10 | 2.50 | |
O-Ring 75 | ||||
053 | 213755-0 | 2.71 | 3.22 | |
Steunzool 115x228 mm | ||||
054 | 193523-6 | 14.00 | 16.66 | |
Schraube 4x12 | ||||
055 | 911116-5 | 0.83 | 0.99 | |
Gewindeschneidende Schraube 4x20 | ||||
056 | 266042-6 | 0.83 | 0.99 | |
4 Unterlegscheibe | ||||
057 | 253874-0 | 0.83 | 0.99 | |
Hülse 4 | ||||
058 | 257659-6 | 1.18 | 1.40 | |
Klemmgriff cpl | ||||
059 | 153361-8 | 3.12 | 3.71 | |
Papierklemme cpl | ||||
060 | 153362-6 | 7.22 | 8.59 | |
Papierklammengummi | ||||
060C10 | 421498-2 | 1.18 | 1.40 |
