Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Makita BTD134'. Von hier aus können Sie alle gewünschten Teile direkt bestellen.Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert ein bis vier Wochen. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

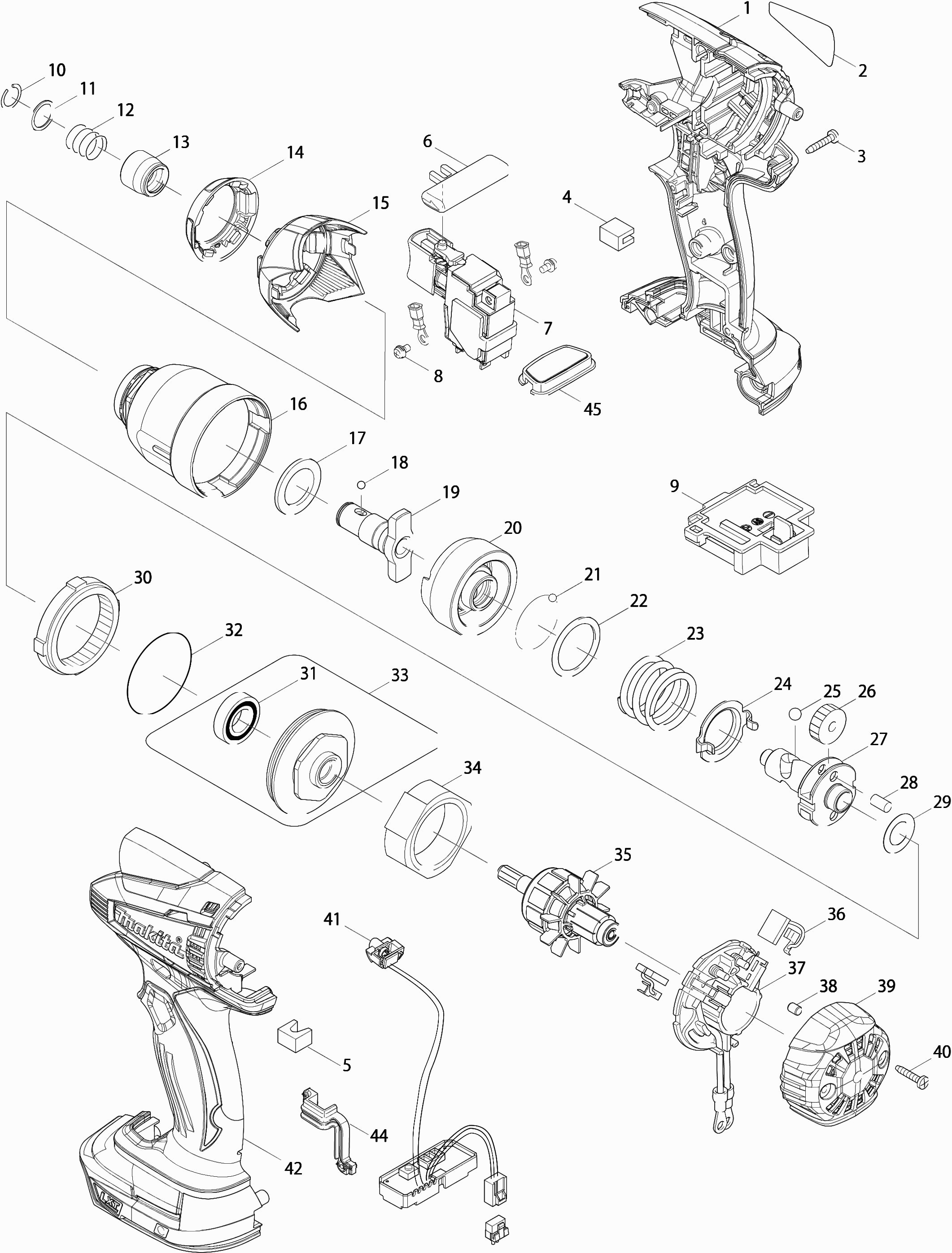

Zeichnungen der Makita BTD134
Teileliste der Makita BTD134
| Pos. | Beschreibung | Preis ohne MwSt | Preis inkl. MwSt | |
| Die angegebenen Preise enthalten die Mehrwertsteuer | ||||
| Motorgehäuse-Set | ||||
| 001 | 187114-3 | 14.30 | 17.02 | |
| Gummistift 6 | ||||
| 001A | 263005-3 | 1.00 | 1.19 | |
| Namensschild Btd134 | ||||
| 002 | 896205-6 | 3.60 | 4.28 | |
| Gewindeschneidschraube 3x16 | ||||
| 003 | 266130-9 | 1.00 | 1.19 | |
| Schwamm "b" | ||||
| 004 | 423423-9 | 1.00 | 1.19 | |
| Schwamm "a" | ||||
| 005 | 423422-1 | 1.00 | 1.19 | |
| L/R Schalterknopf | ||||
| 006 | 419041-9 | 1.20 | 1.43 | |
| Schalter | ||||
| 007 | 650722-8 | 28.60 | 34.03 | |
| Schraube 3.5x5 | ||||
| 008 | 652045-0 | 1.00 | 1.19 | |
| Anschlusseinheit (3 Kontakte) | ||||
| 009 | 643854-8 | 3.60 | 4.28 | |
| Sicherungsring 11 | ||||
| 010 | 231951-8 | 1.00 | 1.19 | |
| Unterlegscheibe 12 | ||||
| 011 | 267085-1 | 1.00 | 1.19 | |
| Druckfeder 13 | ||||
| 012 | 233005-7 | 1.00 | 1.19 | |
| Bithalter | ||||
| 013 | 326072-0 | 3.60 | 4.28 | |
| Stütze Sv12sg | ||||
| 014 | 424429-0 | 3.60 | 4.28 | |
| Schlaggehäusedeckel | ||||
| 015 | 452837-5 | 1.20 | 1.43 | |
| Hammerschalen | ||||
| 016 | 140946-9 | 8.40 | 10.00 | |
| Nylonring 19mm | ||||
| 017 | 261151-6 | 1.00 | 1.19 | |
| Stahlkugel 3.5 | ||||
| 018 | 216040-0 | 1.00 | 1.19 | |
| Amboss | ||||
| 019 | 326071-2 | 13.20 | 15.71 | |
| Anschläger H60ma/mb | ||||
| 020 | 326054-2 | 19.80 | 23.56 | |
| Stahlkugel 3.5 | ||||
| 021 | 216040-0 | 1.00 | 1.19 | |
| Flache Unterlegscheibe 24 | ||||
| 022 | 267175-0 | 1.20 | 1.43 | |
| Druckfeder 24 | ||||
| 023 | 233430-2 | 2.40 | 2.86 | |
| Platte | ||||
| 024 | 346466-3 | 1.00 | 1.19 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 025 | 216011-7 | |||
| Zahnrad 22 | ||||
| 026 | 227362-3 | 3.60 | 4.28 | |
| Gelenkwelle (a) | ||||
| 027 | 326066-5 | 17.60 | 20.94 | |
| Stift 5 | ||||
| 028 | 256253-1 | 1.00 | 1.19 | |
| Dünne Unterlegscheibe 12 Btd134 | ||||
| 029 | 253362-7 | 1.00 | 1.19 | |
| Getriebe | ||||
| 030 | 227150-8 | 3.60 | 4.28 | |
| Kugellager 6901llb | ||||
| 031 | 211140-1 | 7.20 | 8.57 | |
| O-Ring 40 | ||||
| 032 | 213507-9 | 1.20 | 1.43 | |
| Lagergehäuse | ||||
| 033 | 158631-0 | 16.50 | 19.64 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 034 | 638396-5 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 034-1 | 632U16-9 | |||
| Anker | ||||
| 035 | 619370-2 | 23.10 | 27.49 | |
| Bürstenset Cb448 | ||||
| 036 | 196855-0 | 3.60 | 4.28 | |
| Kompletter Bürstenhalter | ||||
| 037 | 638895-7 | 3.60 | 4.28 | |
| Leitungsfilter | ||||
| 037A | 688161-2 | 1.00 | 1.19 | |
| Gummistift 4 | ||||
| 038 | 263032-0 | 1.00 | 1.19 | |
| Hintere Abdeckung | ||||
| 039 | 452832-5 | 3.60 | 4.28 | |
| Gewindeschneidschraube 3x16 | ||||
| 040 | 266130-9 | 1.00 | 1.19 | |
| Lichtschaltkreis Btd134 | ||||
| 041 | 620051-3 | 17.60 | 20.94 | |
| Motorgehäuse-Set | ||||
| 042 | 187114-3 | 14.30 | 17.02 | |
| Gummistift 6 | ||||
| 042A | 263005-3 | 1.00 | 1.19 | |
| Dichtung | ||||
| 044 | 424430-5 | 1.00 | 1.19 | |
| Staubkappe für Schalter | ||||
| 045 | 140963-9 | 2.40 | 2.86 | |
